Ogrzewanie podłogi elektryczne: mata, przewód czy folia?

Ogrzewanie podłogi elektryczne dobiera się przede wszystkim do konstrukcji podłogi, rodzaju posadzki i dostępnej wysokości na warstwy. Dopiero później wybiera się moc, powierzchnię zestawu, termostat oraz sposób zasilania. Mata sprawdza się zwykle pod płytkami, folia pod kompatybilnymi panelami, a przewód grzejny w nowej wylewce lub pomieszczeniu o nieregularnym kształcie.

Jeżeli instalacja ma być jedynym źródłem ciepła, dostępna moc musi pokryć obliczeniowe straty pomieszczenia. Jeśli ma tylko zapewniać ciepłą posadzkę w wybranych godzinach, dobór wygląda inaczej. W obu przypadkach trzeba uwzględnić rzeczywistą powierzchnię, na której można bezpiecznie ułożyć elementy grzejne.

Jak dobrać elektryczne ogrzewanie podłogi?

Dobór najlepiej rozpocząć od gotowej powierzchni i przechodzić w dół przez kolejne warstwy. Najpierw trzeba sprawdzić, czy płytki, panele, winyl lub drewno są dopuszczone do pracy z wybranym rodzajem ogrzewania elektrycznego. Następne decyzje dotyczą podkładu, sposobu montażu, powierzchni aktywnej, mocy oraz sterowania.

Do remontowanej łazienki z płytkami najczęściej pasuje cienka mata grzejna. Pod panelami układanymi na sucho można zastosować folię, ale tylko wtedy, gdy taki układ dopuszczają producenci folii, paneli i podkładu. W nowej wylewce często wykorzystuje się przewód grzejny, którego rozstaw można dopasować do projektu pomieszczenia.

Odwrócenie tej kolejności prowadzi do typowego problemu: inwestor kupuje zestaw na cały metraż pokoju, a podczas montażu okazuje się, że nie można ułożyć go pod wanną, szafą lub zabudową kuchenną. Stałooporowego przewodu maty nie wolno skracać, więc zbyt dużego zestawu nie można bezpiecznie dopasować przez zagęszczenie ułożenia.

Przed zakupem trzeba też określić funkcję instalacji. Ogrzewanie komfortowe ma przede wszystkim poprawić odczucie ciepła pod stopami. Ogrzewanie podstawowe musi natomiast dostarczyć tyle ciepła, ile pomieszczenie traci w warunkach obliczeniowych. Sam wybór popularnej maty o mocy 150 W/m² nie przesądza, że pokój zostanie prawidłowo ogrzany.

Mata, przewód i folia: najważniejsze różnice

Wszystkie trzy rozwiązania wykorzystują energię elektryczną do wytwarzania ciepła, ale nie są systemami zamiennymi. Różnią się miejscem ułożenia, sposobem montażu, wysokością warstw oraz zakresem dopuszczonych posadzek.

Mata grzejna

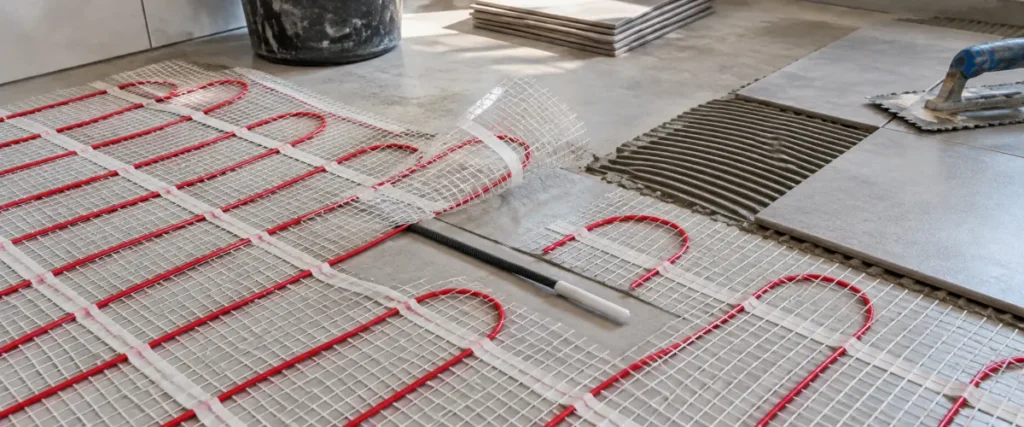

Mata składa się z cienkiego przewodu grzejnego fabrycznie przymocowanego do siatki. Najczęściej układa się ją bezpośrednio pod płytkami, w warstwie elastycznego kleju albo cienkiej masy samopoziomującej, o ile taki układ przewidują instrukcje systemu i chemii budowlanej.

Podczas zmiany kierunku można przeciąć i obrócić siatkę nośną, ale nie wolno naruszyć przewodu. Części grzejnej nie można skracać, krzyżować ani układać w zbyt małych odstępach. Takie działania zmieniają warunki oddawania ciepła i mogą doprowadzić do uszkodzenia instalacji lub miejscowego przegrzania.

Przewód grzejny

Przewód daje większą swobodę w pomieszczeniach z wnękami, załamaniami i nietypowym rozmieszczeniem wyposażenia. Rozstaw odcinków trzeba jednak wcześniej obliczyć, a następnie utrzymać podczas mocowania i wykonywania wylewki. Zbyt duże różnice w rozstawie mogą powodować nierównomierne nagrzewanie podłogi.

To rozwiązanie wymaga dokładniejszego projektu niż mata. Trzeba uwzględnić między innymi dylatacje, minimalne promienie gięcia, sposób mocowania i grubość warstwy przykrywającej. Późniejsza naprawa przewodu zatopionego w jastrychu wiąże się zwykle z lokalizacją uszkodzenia i punktowym odkuciem podłogi.

Folia grzewcza

Folia jest przeznaczona przede wszystkim do suchego montażu pod kompatybilnymi panelami. Nie należy traktować jej jako uniwersalnego zamiennika maty pod płytki. Układ musi być zgodny jednocześnie z instrukcją folii, podłogi, podkładu i pozostałych warstw ochronnych.

Nie każdą folię można dowolnie docinać. Miejsca cięcia, sposób izolowania krawędzi, wykonanie połączeń elektrycznych i rozmieszczenie pasów określa producent. Przykładem folii przeznaczonej do suchego montażu pod panelami jest Zamel MATEC FGP, ale również w tym przypadku wiążąca jest instrukcja konkretnego zestawu.

Różnice między produktami dobrze pokazują maty DEVIcomfort 150T o mocy 150 W/m² oraz ELEKTRA MD dostępne między innymi w wariantach 100 i 160 W/m². Większa moc nie oznacza automatycznie lepszego wyboru. ELEKTRA przeznacza wariant 160 W/m² do posadzek ceramicznych i kamiennych, dlatego takiej wartości nie należy bez sprawdzenia stosować pod drewno, panele lub winyl.

Jaki system pod płytki, panele, winyl i drewno?

Płytki ceramiczne i kamień

Płytki i kamień dobrze przewodzą ciepło i zwykle są najmniej problematycznym wykończeniem ogrzewanej podłogi. W remontowanym pomieszczeniu często stosuje się pod nimi matę grzejną, ponieważ nie wymaga ona wykonania grubej wylewki. Podłoże musi być stabilne, równe, odpowiednio zagruntowane i pozbawione ostrych elementów mogących uszkodzić przewód.

Układ warstw powinien uwzględniać również wymagania hydroizolacji i chemii budowlanej. Nie wolno samodzielnie zmieniać kolejności warstw ani zakładać, że dowolny klej może bezpośrednio otaczać przewód grzejny. Każdy składnik układu musi być dopuszczony do planowanego zastosowania.

Panele, winyl i drewno

Panele laminowane, deski warstwowe, podłogi winylowe i wykładziny wymagają dokładnego sprawdzenia dokumentacji. Ogólne oznaczenie informujące o możliwości montażu na ogrzewaniu podłogowym nie zawsze oznacza zgodność z każdym systemem elektrycznym. Producent może dopuścić podłogę nad instalacją zatopioną w jastrychu, ale wykluczyć jej bezpośrednie zastosowanie nad folią.

• Sprawdź, czy producent posadzki dopuszcza konkretny rodzaj ogrzewania elektrycznego.
• Odczytaj maksymalną temperaturę powierzchni podłogi.
• Zsumuj opór cieplny posadzki oraz podkładu.
• Sprawdź wymagania dotyczące paroizolacji, warstwy ochronnej i równości podłoża.
• Potwierdź zasady ustawiania mebli, układania dywanów i przykrywania ogrzewanej powierzchni.

W instrukcjach wielu paneli, winyli i podłóg drewnopochodnych pojawia się limit 27°C na powierzchni oraz maksymalny łączny opór cieplny około 0,15 m²K/W. Nie są to jednak wartości uniwersalne. Wiążące pozostają dane konkretnej podłogi i podkładu. Przekroczenie ograniczeń może powodować powstawanie szczelin, odkształcenia zamków, przebarwienia albo utratę gwarancji.

Temperatura przewodu, jastrychu i gotowej powierzchni podłogi to różne wartości. Nastawa termostatu dotyczy odczytu z określonego miejsca, dlatego czujnik należy zamontować zgodnie ze schematem producenta. Powinien znajdować się pomiędzy sąsiednimi odcinkami przewodu, a nie bezpośrednio na elemencie grzejnym.

Gruby podkład wyciszający nie poprawia pracy ogrzewania. Zwiększa opór cieplny, spowalnia przekazywanie ciepła do pomieszczenia i może podnosić temperaturę warstw znajdujących się pod posadzką. Podkład trzeba dobierać na podstawie potwierdzonych parametrów całego układu, a nie wyłącznie jego właściwości akustycznych.

Jak policzyć powierzchnię grzejną i moc?

Powierzchnia grzejna nie jest równa całemu metrażowi pokoju. Z planu odejmuje się strefy wyłączone w instrukcji systemu, zwykle wannę, brodzik, szafy wnękowe, zabudowę kuchenną oraz stałe meble bez wentylowanego prześwitu. Ograniczenie oddawania ciepła może prowadzić do miejscowego przegrzewania.

Przykładowo łazienka może mieć 8 m², ale po odjęciu wanny, szafki, zabudowy i wymaganych odstępów pozostaje 4,5 m² powierzchni aktywnej. Zestaw dobiera się do tej powierzchni, a nie do metrażu z projektu architektonicznego. Jeżeli wybrana mata jest za duża, nie wolno upychać przewodu, zmniejszać jego rozstawu ani wsuwać go pod stałe wyposażenie.

Moc całkowitą zestawu oblicza się przez pomnożenie aktywnej powierzchni przez moc jednostkową. Mata o powierzchni 5 m² i mocy 150 W/m² ma moc 750 W. Przy napięciu 230 V odpowiada to prądowi około 3,26 A. Strefa 20 m² wykonana z elementów 150 W/m² ma moc 3 kW i pobiera około 13 A. Możliwość podłączenia takiego obciążenia, przekrój przewodów oraz zabezpieczenia musi ocenić elektryk.

Moc produktu nie jest zapotrzebowaniem cieplnym pomieszczenia. Wartość 150 W/m² opisuje moc aktywnego fragmentu maty. Nie informuje, ile watów potrzebuje cały pokój ani jaka będzie średnia moc w przeliczeniu na jego pełny metraż.

Załóżmy, że pomieszczenie ma 10 m², obliczeniowe straty ciepła wynoszą 700 W, a matę można rozłożyć tylko na 6 m². Aktywna powierzchnia musi w takim przypadku dostarczyć średnio około 117 W/m². Mata 100 W/m² zapewniłaby 600 W, więc nie pokryłaby podanych strat w warunkach obliczeniowych. Zestaw 150 W/m² dałby 900 W mocy zainstalowanej, ale jego zastosowanie nadal zależy od dopuszczalnej temperatury posadzki, sterowania i konstrukcji podłogi.

Jeżeli ogrzewanie ma służyć tylko do uzyskania ciepłych płytek przez kilka godzin dziennie, nie musi samodzielnie pokrywać całych strat budynku. Przy funkcji podstawowego źródła ciepła potrzebne są obliczenia dla każdego pomieszczenia, uwzględniające izolację przegród, okna, wentylację i projektową temperaturę zewnętrzną. Spotykane w systemach mieszkaniowych moce od około 100 do 160 W/m² nie zastępują takiego bilansu.

Termostat, czujnik i zasilanie

Termostat z czujnikiem podłogowym jest elementem systemu, a nie opcjonalnym dodatkiem. Czujnik pozwala ograniczyć temperaturę posadzki, co ma szczególne znaczenie pod panelami, winylem i drewnem. Sterowanie wyłącznie na podstawie temperatury powietrza nie zapewnia kontroli temperatury samej podłogi.

Czujnik układa się w rurce ochronnej prowadzonej od puszki termostatu do strefy pomiędzy dwoma sąsiednimi odcinkami grzejnymi. Koniec rurki powinien być zabezpieczony przed wpłynięciem kleju lub masy, a jej przebieg wykonany bez ostrych załamań. Przed zakryciem trzeba sprawdzić, czy czujnik można swobodnie wsunąć i wyjąć. Umożliwi to jego wymianę bez kucia posadzki.

Gdy w jednym wnętrzu łączą się płytki i drewno, jedna nastawa nie zawsze zapewni bezpieczną pracę obu powierzchni. Materiały mogą mieć inny opór cieplny i odmienne limity temperatury. W takim przypadku warto zaprojektować oddzielne sekcje grzejne i regulatory, jeśli wymaga tego dokumentacja systemu.

Podłączenie termostatu, dobór obwodu, zabezpieczenia nadprądowego i urządzenia różnicowoprądowego powinien wykonać elektryk posiadający odpowiednie kwalifikacje. Instalacja wymaga między innymi przewodu ochronnego i neutralnego oraz rozwiązania zgodnego z aktualnymi przepisami, normami i instrukcją urządzenia. W łazience obowiązują dodatkowe wymagania dotyczące instalacji elektrycznej, dlatego położenie puszek, przewodów i regulatora trzeba ustalić przed wykonaniem okładzin.

Montaż krok po kroku i wymagane pomiary

Najpoważniejszym błędem jest zakrycie elementu grzejnego bez pomiarów i dokumentacji jego położenia. Jeżeli po ułożeniu płytek okaże się, że rezystancja odbiega od danych producenta, ustalenie etapu, na którym powstało uszkodzenie, będzie znacznie trudniejsze. Zdjęcia z widoczną miarką i protokół pomiarowy pomagają również uniknąć przewiercenia przewodu podczas późniejszych prac.

1. Narysuj plan pomieszczenia. Zaznacz stałą zabudowę, urządzenia sanitarne, dylatacje, miejsce termostatu, trasę przewodów zasilających i dostępną powierzchnię aktywną.
2. Sprawdź warstwy podłogi. Potwierdź zgodność posadzki, podkładu, kleju albo masy z wybranym systemem. Ustal maksymalną temperaturę powierzchni i dopuszczalny opór cieplny.
3. Policz powierzchnię aktywną. Odejmij strefy wyłączone przez instrukcję. Nie kupuj maty na pełny metraż pomieszczenia, jeśli część podłogi zajmie stała zabudowa.
4. Dobierz moc do funkcji ogrzewania. Przy ogrzewaniu podstawowym zleć obliczenie strat ciepła. Przy funkcji komfortowej ustal oczekiwany sposób i czas pracy.
5. Zleć ocenę zasilania. Elektryk powinien sprawdzić istniejący obwód, moc przyłączeniową, przekrój przewodów, rozdzielnicę oraz wymagane zabezpieczenia.
6. Przygotuj podłoże. Usuń luźne fragmenty, wyrównaj nierówności, odkurz powierzchnię i zastosuj grunt zgodny z wybraną chemią budowlaną.
7. Wykonaj pomiar przed rozłożeniem. Elektryk powinien porównać rezystancję elementu grzejnego z wartością podaną na etykiecie lub w karcie produktu i udokumentować wynik.
8. Ułóż rurkę czujnika. Poprowadź ją pomiędzy przewodami grzejnymi, zabezpiecz koniec i sprawdź możliwość wyjęcia czujnika.
9. Rozłóż element grzejny. Zachowaj odstępy i promienie gięcia określone przez producenta. Nie krzyżuj przewodów i nie prowadź ich przez dylatacje bez rozwiązania przewidzianego w projekcie.
10. Powtórz pomiary przed zakryciem. Sprawdź rezystancję elementu grzejnego i izolacji zgodnie z instrukcją produktu. Jeżeli wynik jest nieprawidłowy, przerwij prace.
11. Zakryj system odpowiednią warstwą. Rozprowadzaj klej, masę lub wylewkę tak, aby nie uszkodzić przewodu narzędziem i nie pozostawić pustek powietrznych.
12. Wykonaj pomiary końcowe i podłączenie. Elektryk powinien sporządzić protokół, podłączyć regulator i sprawdzić działanie zabezpieczeń.
13. Odczekaj wymagany czas wiązania. Pierwsze uruchomienie wykonaj dopiero w terminie podanym przez producentów kleju, wylewki i systemu grzejnego.

Nie ma jednej uniwersalnej liczby dni, po której można włączyć instalację. Zbyt wczesne nagrzanie wilgotnego kleju lub jastrychu może wywołać skurcz, pęknięcia, odspojenie płytek albo osłabienie warstwy. Ogrzewania nie należy używać do przyspieszania schnięcia świeżej podłogi.

Wymagania pomiarowe zależą od producenta. Przykładowo instrukcja mat ELEKTRA przewiduje pomiar rezystancji izolacji napięciem 1000 V przez co najmniej 30 sekund i wynik nie mniejszy niż 50 MΩ. Są to wymagania dotyczące wskazanego systemu, a nie uniwersalne parametry dla wszystkich marek. Szczegółowy układ warstw i zalecenia wykonawcze można sprawdzić w dokumentacji systemów ELEKTRA.

Tabela wyboru i moment wezwania fachowca

Co można przygotować samodzielnie?

Inwestor może sporządzić plan pomieszczenia, zaznaczyć stałe wyposażenie, sprawdzić dokumentację posadzki i policzyć dostępną powierzchnię grzejną. Jeżeli producent na to pozwala, można również mechanicznie rozłożyć matę, pod warunkiem zachowania wszystkich wymaganych odstępów i zasad prowadzenia przewodu.

Nie należy jednak samodzielnie improwizować układu warstw, zmieniać rozstawu przewodów ani wykonywać połączeń bez wymaganych kwalifikacji. Szczególnie niebezpieczne jest skracanie stałooporowego przewodu, przypadkowe przecinanie folii i zakrywanie elementu, którego wyniki pomiarów są niezgodne z dokumentacją.

Kiedy potrzebny jest elektryk?

Elektryk powinien dobrać obwód i zabezpieczenia, podłączyć system oraz wykonać pomiary odbiorcze. Fachowiec jest konieczny również wtedy, gdy nie wiadomo, czy istniejący obwód i moc przyłączeniowa wystarczą, instalacja obejmuje kilka pomieszczeń, prace prowadzone są w łazience albo trzeba przebudować rozdzielnicę.

Prace należy natychmiast przerwać, jeśli przewód został przecięty, przewiercony, zgnieciony lub jego rezystancja odbiega od danych fabrycznych. Uszkodzenia nie wolno zakrywać z założeniem, że termostat je skompensuje. Lokalizację i naprawę powinien przeprowadzić specjalista posiadający odpowiedni sprzęt pomiarowy.

Interwencji elektryka wymaga również zadziałanie RCD, samoczynne wyłączanie termostatu, zapach przegrzanych materiałów lub wyraźnie gorętszy fragment podłogi. Do czasu ustalenia przyczyny system powinien pozostać wyłączony.

Od czego zależą koszty użytkowania?

Elektryczne ogrzewanie oporowe nie działa jak pompa ciepła. Zużyta 1 kWh energii elektrycznej daje w przybliżeniu 1 kWh ciepła. Rachunek zależy przede wszystkim od strat budynku, temperatury zadanej, czasu pracy, taryfy i powierzchni grzejnej, a nie od marketingowej nazwy maty lub folii.

Szczegółowe przykłady zużycia oraz wydatków inwestycyjnych zawiera poradnik ogrzewanie podłogowe elektryczne: koszty montażu i prądu. Przy porównywaniu ofert warto uwzględnić nie tylko cenę elementu grzejnego, lecz także termostat, czujnik, przygotowanie podłoża, materiały tworzące kompletny układ warstw oraz pomiary elektryczne.

Tani zestaw może okazać się pozorną oszczędnością, jeśli nie ma czytelnej dokumentacji, dopasowanego regulatora albo potwierdzonych parametrów. Rezygnacja z prawidłowego czujnika, podkładu lub pomiarów może zakończyć się uszkodzeniem posadzki i kosztownym demontażem jej części.
