Ogród deszczowy przy rynnie w glinie: projekt krok po kroku

Ogród deszczowy przy rynnie na gliniastym gruncie trzeba zacząć od testu wsiąkania, obliczenia ilości wody z dachu i wyznaczenia bezpiecznego przelewu. Dopiero później wybiera się warstwy oraz rośliny. Na ciężkiej glinie zwykła niecka wypełniona żwirem może stać się podziemnym zastoiskiem, z którego woda będzie odpływać bardzo wolno albo przemieszczać się w stronę fundamentów.

Najważniejsza decyzja dotyczy konstrukcji. Do wyboru jest ogród infiltracyjny bez uszczelnienia, ogród izolowany z drenażem i kontrolowanym odpływem albo szczelny pojemnik. Wariant dobiera się do wyników próby gruntowej, wielkości zlewni, odległości od budynku i dostępności legalnego odbiornika nadmiaru wody.

Ogród deszczowy przy rynnie na glinie: jaki wariant wybrać?

Samo stwierdzenie, że na działce jest glina, nie wystarcza do zaprojektowania ogrodu. Suchy, spękany grunt może początkowo szybko przyjąć wodę, a po nasyceniu stać się niemal nieprzepuszczalny. Z tego powodu przekroju konstrukcji nie należy wybierać na podstawie wyglądu gleby ani szybkości wsiąkania podczas pierwszego napełnienia otworu.

W praktyce trzeba rozważyć trzy rozwiązania:

1. Niecka infiltracyjna bez uszczelnienia. Można ją brać pod uwagę tylko wtedy, gdy próba po nasyceniu potwierdza dostateczne wsiąkanie, a ogród znajduje się w bezpiecznej odległości od budynku. Woda może wtedy przechodzić z podłoża ogrodu do gruntu rodzimego.
2. Ogród częściowo lub całkowicie izolowany, z drenażem. To bezpieczniejszy wariant na słabo przepuszczalnej glinie, pod warunkiem że rura drenarska i przelew prowadzą do wcześniej ustalonego, legalnego odbiornika. Izolacja ogranicza niekontrolowane przemieszczanie się wody w stronę fundamentów.
3. Szczelny pojemnik. Sprawdza się na małej działce lub w miejscu, w którym instalacja musi znaleźć się blisko elewacji. Pojemnik również potrzebuje kontrolowanej drogi odbioru nadmiaru wody, na przykład do zbiornika retencyjnego.

Warstwa żwiru nie zmienia właściwości gruntu rodzimego. Kruszywo zwiększa wolną przestrzeń w wykopie, ale otaczająca je glina nadal może blokować odpływ. Jeżeli konstrukcja nie ma sprawnego drenażu, odpływu i przelewu, woda zgromadzi się pod powierzchnią, nawet gdy wierzch rabaty będzie wyglądał na suchy.

Jak poprawnie wykonać test wsiąkania?

Próbę przeprowadza się w miejscu planowanej niecki. Otwór musi sięgać poniżej humusu, do rzeczywistego gruntu rodzimego na poziomie zbliżonym do przyszłego dna konstrukcji. Badanie samej warstwy ziemi ogrodowej nie daje wiarygodnego wyniku, ponieważ humus zwykle przyjmuje wodę inaczej niż zalegająca pod nim glina.

Przy większej niecce warto wykonać dwa lub trzy otwory. Pozwala to wykryć lokalną soczewkę iłu, fragment dawnego wykopu, nasyp albo miejsce o wyraźnie gorszym odpływie. Wynik na działce nie zawsze jest jednakowy, nawet w odległości kilku metrów.

1. Usuń darń i humus. Wykonaj otwór do gruntu rodzimego na poziomie planowanego dna ogrodu.
2. Wstępnie nasyć podłoże. Napełnij otwór wodą i poczekaj, aż wsiąknie. Przy suchej glebie powtórz napełnienie kilka razy. Ten etap ogranicza wpływ szczelin występujących w przesuszonej glinie.
3. Rozpocznij właściwy pomiar. Ponownie nalej wodę i zaznacz jej poziom na listwie lub ściance otworu.
4. Zapisuj obniżanie lustra. Wykonuj pomiary w stałych odstępach, podając czas i zmianę poziomu wody.
5. Obserwuj otwór przez dobę. Sprawdź, czy po nasyceniu woda całkowicie zniknęła i czy nie pojawiła się ponownie wskutek napływu z boku.
6. Porównaj punkty. Jeżeli wyniki znacznie się różnią, projekt należy oprzeć na najmniej korzystnym miejscu lub skonsultować układ ze specjalistą.

Dla rozwiązań infiltracyjnych spotyka się orientacyjny minimalny współczynnik infiltracji gruntu rodzimego wynoszący około 13 mm/h. Pomiar amatorski nie zastępuje jednak badania geotechnicznego. Bezpieczna zasada praktyczna jest prostsza: jeżeli po nasyceniu gruntu woda nie znika w ciągu 24 godzin, nie należy wykonywać zwykłego ogrodu infiltracyjnego bez drenażu.

Techniczne układy retencyjno-infiltracyjne projektuje się zwykle tak, aby woda zgromadzona po ulewnym opadzie została odprowadzona w czasie około 24 do 72 godzin. Nie oznacza to, że każda przydomowa niecka może pozostawać pełna przez trzy doby. Wynik testu trwający ponad 24 godziny jest sygnałem, że sama infiltracja w grunt rodzimy będzie za słaba i potrzebny jest inny przekrój.

Jak policzyć ilość wody dopływającej z rynny?

Do obliczeń potrzebne są trzy dane: powierzchnia dachu obsługiwana przez konkretną rurę spustową, przyjęta wysokość opadu i współczynnik spływu. Dla szczelnego pokrycia dachowego można orientacyjnie przyjąć współczynnik od 0,8 do 0,9. Nie należy automatycznie wpisywać powierzchni całego dachu, jeżeli wybrana rynna odbiera wodę tylko z jednej połaci lub jej części.

Objętość dopływu oblicza się ze wzoru: V = powierzchnia zlewni × wysokość opadu × współczynnik spływu. Wysokość opadu trzeba przeliczyć na metry. Przykładowo 20 mm to 0,02 m.

Jeżeli do jednej rury spustowej trafia woda z 50 m² dachu, przy opadzie 20 mm i współczynniku 0,9 obliczenie wygląda następująco: 50 m² × 0,02 m × 0,9 = 0,9 m³. Do ogrodu dopłynie około 900 litrów wody. Przy opadzie 30 mm ten sam fragment dachu wygeneruje około 1350 litrów.

Dlaczego reguła 2% nie wystarcza na glinie?

W uproszczonych instrukcjach powierzchnię ogrodu przyjmuje się czasem jako około 2% zredukowanej powierzchni odwadnianej. Powierzchnię zredukowaną oblicza się przez pomnożenie powierzchni dachu przez współczynnik spływu. Dla 50 m² dachu i współczynnika 0,9 wynosi ona 45 m². Dwa procent tej wartości to zaledwie 0,9 m² ogrodu.

Wynik 0,9 m² może być wstępnym punktem odniesienia, ale nie stanowi bezpiecznego wymiarowania każdej konstrukcji. Na glinie trzeba jeszcze sprawdzić pojemność niecki, podłoża i warstwy drenażowej, tempo odpływu oraz wysokość przelewu. Mała powierzchnia obliczona z reguły procentowej może nie przyjąć 900 litrów bez znacznego piętrzenia.

Nie należy jednocześnie zakładać, że całe 900 litrów musi stać na powierzchni. Część wody wypełni pory podłoża i kruszywa, część zostanie pobrana przez rośliny, a w układzie drenowanym pewna ilość odpłynie już podczas deszczu. Bez znajomości zastosowanej mieszanki i rzeczywistych rzędnych nie można jednak wiarygodnie wpisać jednej uniwersalnej pojemności. W projekcie amatorskim potrzebny jest zapas i przelew awaryjny.

Co musi znaleźć się na planie ogrodu deszczowego?

Dobry projekt pokazuje cały przebieg wody, a nie tylko obrys rabaty. Wystarczy czytelny plan sytuacyjny i przekrój z rzędnymi, ale wszystkie elementy muszą tworzyć jeden działający układ.

1. Zlewnia dachowa. Zaznacz powierzchnię połaci przypisaną do wybranej rury spustowej.
2. Rura spustowa i osadnik. Przewidź element zatrzymujący liście, mech i większe zanieczyszczenia.
3. Doprowadzenie wody. Narysuj rurę, szczelne koryto albo kamienny rowek prowadzący do niecki.
4. Zabezpieczenie wlotu. Kamienie lub stabilne koryto powinny rozpraszać strumień i chronić podłoże przed wymywaniem.
5. Obrys oraz poziom dna. Podaj wymiary, głębokość piętrzenia i poziom powierzchniowej niecki.
6. Warstwy konstrukcji. Pokaż podłoże roślinne, warstwę filtracyjną, kruszywo, izolację i drenaż, jeśli występują.
7. Przelew awaryjny. Określ poziom, przy którym nadmiar wody zacznie odpływać.
8. Odbiornik. Wskaż, dokąd prowadzą drenaż i przelew. Nie można kończyć projektu symbolem rury bez określenia jej wylotu.

Rzędne są szczególnie ważne na płaskiej działce. Woda musi dopłynąć grawitacyjnie z rynny, a odpływ powinien mieć wystarczającą różnicę wysokości. Jeżeli wylot drenażu znajduje się zbyt wysoko, woda będzie zalegała w kruszywie. Jeżeli próg przelewu zostanie umieszczony powyżej krawędzi niecki, woda wydostanie się wcześniej przypadkową drogą.

Gdzie można bezpiecznie wykonać ogród?

Nieuszczelnioną konstrukcję infiltracyjną należy sytuować co najmniej około 5 m od budynku. Spotykanej w instrukcjach odległości 30 cm nie wolno przenosić na zwykłą nieckę infiltrującą w glinie. Tak mały odstęp dotyczy przede wszystkim szczelnych pojemników lub odpowiednio izolowanych konstrukcji z kontrolowanym odpływem.

Nawet szczelny wariant położony blisko domu wymaga ostrożności. Trzeba uwzględnić stan hydroizolacji fundamentu, możliwość uszkodzenia membrany i kierunek odpływu po przepełnieniu. Przelew nie może prowadzić w stronę ściany, schodów do piwnicy, garażu ani wejścia.

Ogrodu nie należy lokalizować:

• nad przewodami elektrycznymi, gazowymi, wodociągowymi lub kanalizacyjnymi,
• przy ścianie piwnicy albo fundamencie z niepewną hydroizolacją,
• w miejscu wysokiego poziomu wód gruntowych,
• na niestabilnym nasypie lub przy skarpie zagrożonej erozją,
• w naturalnym zastoisku, które już bez dopływu z rynny długo pozostaje mokre,
• w miejscu, z którego przelew poprowadzi wodę na sąsiednią działkę, drogę, wejście lub podjazd.

Wody opadowe można zagospodarowywać na własnym terenie nieutwardzonym albo w zbiorniku retencyjnym, ale nie wolno kierować ich na cudzą nieruchomość ani szkodliwie zmieniać kierunku i natężenia odpływu. Zasada ta wynika również z art. 234 Prawa wodnego.

Jeżeli drenaż lub przelew miałby zostać podłączony do kanalizacji, przed wykonaniem prac trzeba ustalić rodzaj sieci i warunki lokalnego operatora. Nie wolno samodzielnie wprowadzać wody opadowej do kanalizacji sanitarnej.

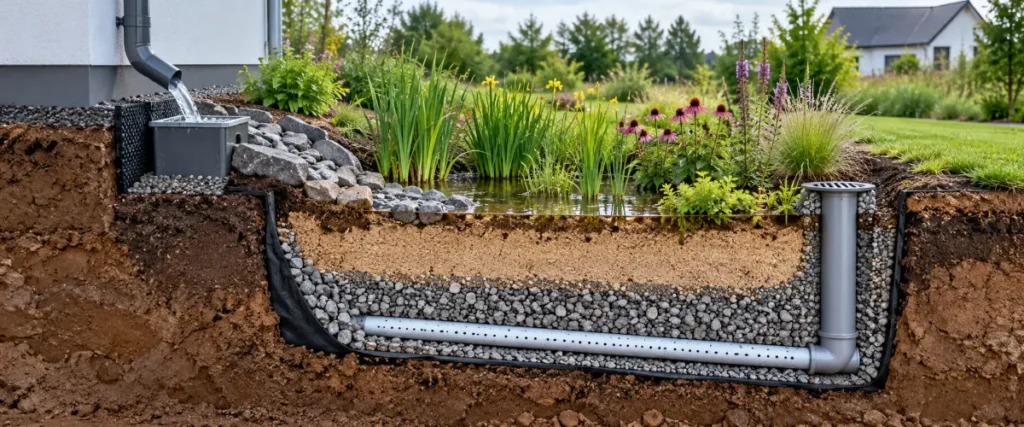

Jak zaprojektować przekrój warstw na glinie?

W instruktażowym przekroju wariantu drenowanego spotyka się około 30 cm warstwy płukanego kruszywa, około 35 cm podłoża filtracyjno-roślinnego z dużym udziałem gruboziarnistego piasku i dodatkiem kruszywa oraz około 10 cm warstwy wegetacyjnej z piaskiem i ograniczoną ilością ziemi lub kompostu. Nie jest to uniwersalna receptura. Grubości trzeba dostosować do objętości dopływu, dostępnej głębokości, poziomu odpływu i wymagań roślin.

Perforowaną rurę drenarską układa się w warstwie kruszywa ze spadkiem około 1 do 2% w stronę odpływu. Układ powinien mieć rewizję umożliwiającą kontrolę i czyszczenie. Pionowy przelew z kratką lub sitkiem ustawia się tak, aby przejmował wodę po osiągnięciu projektowanego poziomu piętrzenia, ale przed zalaniem krawędzi niecki.

Dno powierzchniowej części ogrodu powinno być wypoziomowane. Spadek dna powoduje gromadzenie się wody w jednym końcu, nierównomierne zalewanie roślin i szybsze wymywanie podłoża. Spadek nadaje się przewodowi doprowadzającemu oraz rurze drenarskiej, nie powierzchni przeznaczonej do czasowego zalewania.

Wykonanie ogrodu deszczowego krok po kroku

1. Określ powierzchnię zlewni. Ustal, jaka część dachu odprowadza wodę do wybranej rury spustowej. Nie opieraj obliczeń wyłącznie na powierzchni zabudowy domu.
2. Policz objętość opadu. Wykorzystaj powierzchnię zlewni, przyjęty opad i współczynnik spływu. Zapisz wynik w litrach.
3. Wykonaj test gruntu. Nasyć glebę przed właściwym pomiarem. Jeżeli woda zalega ponad dobę, odrzuć prosty wariant infiltracyjny.
4. Wybierz konstrukcję. Zdecyduj, czy ogród będzie infiltracyjny, izolowany i drenowany, czy wykonany w szczelnym pojemniku.
5. Sprawdź instalacje podziemne. Potwierdź przebieg przewodów przed rozpoczęciem kopania. Nie opieraj się wyłącznie na przypuszczeniach wynikających z położenia przyłączy.
6. Wyznacz drogę przelewu. Odbiornik nadmiaru wody trzeba ustalić przed wykonaniem wykopu, a nie dopiero po pierwszym przepełnieniu.
7. Rozplanuj rzędne. Zaznacz poziomy wlotu, dna niecki, drenażu, odpływu i progu przelewowego. Sprawdź, czy układ może działać grawitacyjnie.
8. Wykonaj wykop. Humus odłóż oddzielnie. Uformuj stabilne skarpy, usuń ostre kamienie i wypoziomuj dno.
9. Ułóż izolację, jeśli przewiduje ją projekt. Geomembranę lub szczelną folię zabezpiecz przed przebiciem. Szczególną uwagę zwróć na przejścia rur i górną krawędź izolacji.
10. Zamontuj drenaż. Ułóż perforowaną rurę w płukanym kruszywie ze spadkiem około 1 do 2%. Zapewnij dostęp do rewizji.
11. Wykonaj przelew. Połącz pion przelewowy z odpływem i ustaw jego wlot poniżej poziomu, przy którym woda mogłaby rozlać się w niebezpiecznym kierunku.
12. Ułóż podłoże. Zastosuj mieszankę o dużym udziale piasku i odpowiednim dodatku kruszywa. Nie zagęszczaj jej tak jak podbudowy pod kostkę.
13. Doprowadź wodę z rynny. Zamontuj osadnik lub kosz na liście. Wylot zabezpiecz kamieniami, stabilnym korytem albo innym elementem rozpraszającym strumień.
14. Posadź rośliny strefami. Gatunki tolerujące okresowe zalewanie umieść na dnie, a odporniejsze na suszę na wyżej położonych obrzeżach.
15. Wykonaj kontrolowane napełnienie. Sprawdź, czy woda trafia do całej niecki, drenaż odbiera ją we właściwym kierunku, a przelew uruchamia się przed zalaniem otoczenia.

Próbę działania najlepiej wykonać przed ostatecznym zamaskowaniem rewizji, połączeń i krawędzi izolacji. Jeżeli woda ucieka bokiem, cofa się do przewodu doprowadzającego albo omija przelew, poprawki są wtedy łatwiejsze niż po pełnym obsadzeniu ogrodu.

Jakie materiały i rośliny zastosować?

Materiały trzeba dobierać według funkcji. W wariancie izolowanym i drenowanym mogą być potrzebne:

• płukane kruszywo bez frakcji pylastej,
• gruboziarnisty piasek do podłoża filtracyjnego,
• ograniczona ilość ziemi urodzajnej lub dojrzałego kompostu,
• perforowana rura drenarska przeznaczona do instalacji gruntowych,
• rewizja umożliwiająca czyszczenie rury,
• pion przelewowy z kratką lub sitkiem,
• szczelna folia do oczek wodnych albo geomembrana, jeśli projekt wymaga izolacji,
• osadnik lub kosz zatrzymujący liście,
• stabilne koryto lub przewód doprowadzający wodę,
• kamienie chroniące podłoże przy wlocie.

Geowłókniny nie należy automatycznie układać pomiędzy wszystkimi warstwami. Niewłaściwie dobrany materiał może ograniczyć przepływ, a po zamuleniu utworzyć trudną do oczyszczenia barierę. Jeżeli geowłóknina ma chronić membranę albo oddzielać grunt rodzimy, jej położenie i parametry powinny wynikać z konkretnego przekroju.

Rośliny na dnie muszą znosić dwa przeciwne warunki: krótkotrwałe zalanie oraz późniejsze przesychanie. Można rozważyć kosaćce syberyjskie, wybrane turzyce, krwawnicę, wiązówkę błotną i sit rozpierzchły. Na obrzeżach sadzi się rośliny odporniejsze na suszę, ponieważ wyższa strefa jest zalewana rzadziej i szybciej wysycha.

Duża ilość ciężkiej ziemi ogrodowej nie poprawia konstrukcji. Takie podłoże może ograniczać przepływ, osiadać i stopniowo zatykać głębsze warstwy. Kompost również powinien być dodatkiem, a nie podstawą mieszanki. Ogród deszczowy nie jest zwykłą rabatą, ponieważ jego podłoże musi jednocześnie utrzymywać rośliny i sprawnie przekazywać wodę do drenażu lub gruntu.

Kiedy można działać samodzielnie, a kiedy wezwać specjalistę?

Samodzielne wykonanie można rozważyć przy małej zlewni obsługiwanej przez jedną rurę spustową, stabilnym terenie, czytelnych różnicach wysokości i pewnym miejscu odbioru przelewu. Właściciel działki może wykonać test wsiąkania, policzyć dopływ, rozrysować przebieg wody, uformować płytką nieckę i zamontować typowe elementy zgodnie z ich przeznaczeniem.

Nawet przy pracy DIY nie należy improwizować w pobliżu fundamentów ani zakopywać odpływu bez sprawdzenia, dokąd prowadzi. Warunkiem bezpiecznej realizacji jest test całego układu przed większym deszczem.

Projekt powinien wykonać lub sprawdzić specjalista od odwodnienia, projektant instalacji sanitarnych albo doświadczony architekt krajobrazu, gdy:

• ogród ma przejmować wodę z dużej połaci albo kilku rur spustowych,
• budynek jest podpiwniczony lub wcześniej występowało zawilgocenie,
• nieuszczelniona konstrukcja ma znaleźć się bliżej niż 5 m od fundamentów,
• test wykazuje zaleganie wody dłużej niż 24 godziny,
• nie ma oczywistego i legalnego miejsca odbioru wody z drenażu i przelewu,
• na działce występuje wysoka woda gruntowa, skarpa, nasyp lub niestabilne podłoże,
• odpływ miałby zostać połączony z siecią kanalizacyjną.

Prace trzeba przerwać, jeżeli w wykopie pojawi się nieoznaczony przewód, intensywny napływ wody gruntowej albo luźny grunt przy fundamencie. Dalsze kopanie bez rozpoznania może uszkodzić instalację, osłabić skarpę lub utworzyć wodzie łatwiejszą drogę do budynku.

Kontrola działania i najczęstsze błędy

Najpoważniejszym błędem jest uznanie, że podsypka żwirowa rozwiąże problem gliny. Kruszywo zapewnia czasową przestrzeń dla wody, ale nie zwiększa przepuszczalności otaczającego gruntu. Bez kontrolowanego odpływu może powstać niewidoczne zastoisko pod rabatą.

Drugim błędem jest brak przelewu albo ustawienie go zbyt wysoko. Po wypełnieniu konstrukcji woda wybierze najniższy punkt w otoczeniu. Może nim być ścieżka, wjazd do garażu, wejście do piwnicy lub granica działki. Przelew powinien zadziałać wcześniej i prowadzić do przygotowanego odbiornika.

Niebezpieczne jest także doprowadzenie rury z rynny bez osadnika. Liście, mech i osad z dachu mogą zablokować przewód, drenaż lub kratkę przelewu. Osadnik i wlot należy sprawdzać po intensywnych opadach oraz w okresie jesiennym.

Raz lub dwa razy w roku warto skontrolować rewizję drenażu, stan kamieni przy wlocie, osiadanie podłoża, stabilność skarp i drożność przelewu. Po większym deszczu należy zanotować czas opróżniania. Jeżeli woda wcześniej znikała szybko, a zaczyna zalegać przez kilka dni, przyczyną może być zamulenie podłoża, zatkanie rury albo niedrożny odbiornik.

Dosypywanie żwiru na powierzchnię nie usuwa źródła problemu. Najpierw trzeba oczyścić osadnik i przelew, sprawdzić rewizję oraz ustalić, czy odpływ nie został zablokowany. Jeżeli układ działa poprawnie, ale nadal regularnie się przepełnia, jego pojemność lub wydajność odpływu są niedostosowane do zlewni.

Projekt ogrodu deszczowego na glinie zaczyna się od odpowiedzi na trzy pytania: ile wody dopływa z rynny, jak szybko nasycony grunt ją przyjmuje i dokąd trafi nadmiar. Jeżeli któregokolwiek z tych elementów brakuje, nie należy rozpoczynać wykopu. Dobra infiltracja pozwala rozważyć wariant bez uszczelnienia. Słaba infiltracja wymaga izolacji, drenażu oraz kontrolowanego odpływu. Gdy bezpiecznego odbiornika nie ma, lepszy będzie szczelny pojemnik lub zbiornik retencyjny niż przypadkowa niecka w glinie.
