Odpływ liniowy przy ścianie czy na środku? Praktyczne porównanie

Jeżeli instalacja kanalizacyjna i dokumentacja wybranego systemu pozwalają na oba warianty, zazwyczaj korzystniejszy będzie odpływ liniowy przy ścianie. Ułatwia wykonanie jednej płaszczyzny ze spadkiem, dobrze współpracuje z dużymi płytkami i nie wypada pod stopami. Montaż na środku ma jednak sens, gdy odpowiada położeniu istniejącego podejścia, geometrii pomieszczenia albo konstrukcji gotowego systemu prysznicowego.

Decyzji nie należy podejmować wyłącznie na podstawie wyglądu rusztu. Najpierw trzeba sprawdzić dostępną wysokość podłogi, położenie kanalizacji, możliwość zachowania spadku podejścia, przepustowość syfonu i sposób połączenia odpływu z hydroizolacją. Dopiero później można dopasować układ płytek, położenie szyby i wygląd całej strefy natrysku.

Odpływ liniowy przy ścianie czy na środku: krótki werdykt

W nowej łazience najczęściej warto wybrać odpływ przy ścianie, najlepiej dopasowany długością do całej lub prawie całej szerokości strefy prysznica. Posadzkę można wtedy ukształtować jako jedną płaszczyznę opadającą w stronę kanału. Ułatwia to układanie dużych płytek, ogranicza liczbę trudnych docinek i pozwala pozostawić ruszt poza głównym miejscem stania.

Odpływ na środku jest racjonalnym wyborem, jeśli przesunięcie go pod ścianę wymagałoby długiego podejścia kanalizacyjnego, podniesienia całej podłogi albo ingerencji w strop. Może być również właściwy w pomieszczeniu z nierównymi ścianami oraz w gotowym systemie, którego element spadkowy został zaprojektowany pod konkretną lokalizację kanału.

Nie należy zakładać, że odpływ centralny z zasady lepiej odbiera wodę. Sama lokalizacja nie przesądza o wydajności. Znaczenie mają przede wszystkim prawidłowe spadki, przepustowość kompletnego zestawu z syfonem, średnica i przebieg podejścia oraz rzeczywisty wypływ z deszczownicy, słuchawki i ewentualnych dysz dodatkowych.

Odpływ przy ścianie i na środku: porównanie

Odpływ liniowy umieszczony na środku nie zawsze wymaga spadku kopertowego znanego z odpływów punktowych. Jeżeli kanał biegnie przez całą szerokość prysznica, wodę można skierować do niego z dwóch przeciwległych płaszczyzn. Każda z nich ma wtedy jeden kierunek nachylenia.

Układ staje się trudniejszy, gdy kanał jest wyraźnie krótszy od szerokości strefy. Przy jego końcach trzeba ukształtować dodatkowe lokalne spadki, a płytki wymagają większej liczby cięć. Zwiększa się ryzyko powstania wąskich klinów, nierównych fug albo miejsc, w których woda będzie pozostawać po kąpieli.

Nie każdy odpływ wolno dosunąć do ściany

Określenie „odpływ przy ścianie” jest używane w odniesieniu do kilku różnych konstrukcji. Przed zakupem trzeba ustalić, z którym rozwiązaniem ma się do czynienia:

1. Odpływ podłogowy dopuszczony do montażu przy ścianie. Kanał pozostaje elementem posadzki, ale jego budowa i kołnierz pozwalają ustawić go bezpośrednio przy pionowej powierzchni.
2. Odpływ przyścienny ze specjalnym kołnierzem. Kołnierz jest ukształtowany tak, aby umożliwić poprawne połączenie hydroizolacji podłogi i ściany.
3. Odpływ ścienny. Otwór odbierający wodę znajduje się w dolnej części ściany, a konstrukcja korpusu różni się od typowego kanału podłogowego.

Te rozwiązania nie są automatycznie zamienne. Zwykłego odpływu podłogowego nie należy przesuwać pod samą ścianę ani samodzielnie zaginać jego kołnierza, jeżeli producent nie przewidział takiego montażu. Może to uniemożliwić zachowanie wymaganych zakładów hydroizolacji, uszkodzić warstwę uszczelniającą albo doprowadzić do powstania nieszczelnego narożnika.

Różnice konstrukcyjne występują nawet w obrębie oferty jednego producenta. Przykładowo systemy TECEdrainline obejmują zarówno rozwiązania montowane w pewnej odległości od ściany, jak i warianty z kołnierzem przygotowanym do montażu przyściennego. Z kolei wybrane zestawy Geberit CleanLine mogą być instalowane przy ścianie lub pośrodku strefy, ale możliwość ta zawsze zależy od konkretnego zestawu i jego instrukcji.

Przed zamówieniem należy więc sprawdzić rysunek montażowy korpusu, sposób połączenia z hydroizolacją, zakres regulacji wysokości oraz dopuszczalne położenie względem ściany. Sam opis „odpływ liniowy” w sklepie nie daje wystarczających informacji.

Jak położenie odpływu wpływa na spadki i płytki?

Producenci systemów prysznicowych najczęściej przewidują spadek posadzki wynoszący od około 1 do 2% albo wskazują wartość 2%. Nie należy przyjmować jednej liczby jako obowiązującej dla każdego produktu. Wiążące są wymagania instrukcji konkretnego odpływu, elementu spadkowego i systemu posadzkowego. Przykładowe zalecenia montażowe można sprawdzić w dokumentacji montażowej profili prysznicowych TECE.

Spadek 2% oznacza obniżenie powierzchni o 2 cm na odcinku 1 m. Przy spadku 1,5% różnica wynosi 1,5 cm na 1 m. Obliczenie jest proste, ale trzeba je odnieść do rzeczywistego kierunku odpływu wody, a nie tylko do wymiarów całej łazienki.

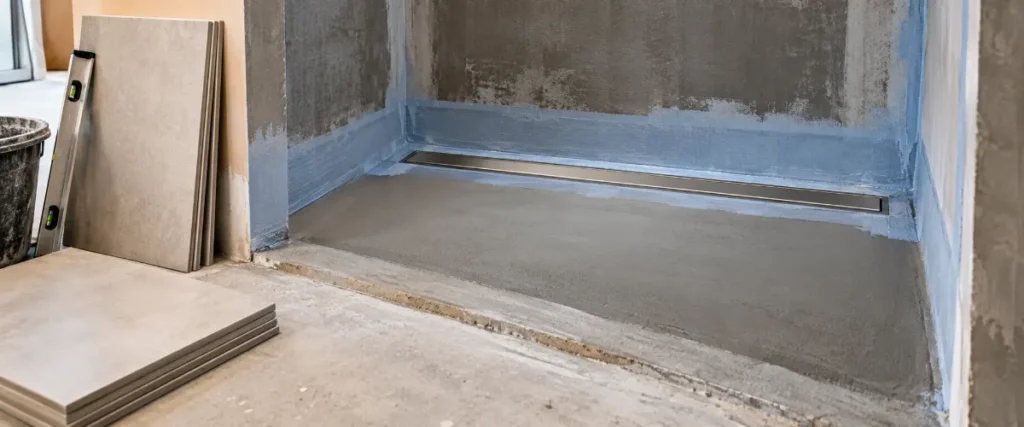

Jedna płaszczyzna przy odpływie przyściennym

Gdy kanał biegnie wzdłuż tylnej ściany, całą strefę prysznica można zwykle ukształtować jako jedną płaszczyznę. Najwyższy poziom znajduje się przy wejściu, a najniższy przy odpływie. Taki układ dobrze współpracuje z płytkami wielkoformatowymi, ponieważ nie trzeba łamać powierzchni w kilku kierunkach.

Najłatwiejsze wykonanie zapewnia profil zajmujący całą lub prawie całą szerokość wnęki. Jeżeli w prysznicu o szerokości 100 cm zostanie zamontowany znacznie krótszy kanał, po jego bokach powstaną fragmenty posadzki, które także muszą zostać skierowane do odpływu. Jedna prosta płaszczyzna przestaje wówczas wystarczać.

Rozwiązaniem może być odpływ o długości dopasowanej do wnęki albo profil przycinany w zakresie wyraźnie dopuszczonym przez producenta. Nie każdy ruszt można skrócić na budowie, a samodzielna ingerencja nie może naruszać korpusu, kołnierza ani elementów odpowiadających za szczelność.

Dwie płaszczyzny przy odpływie centralnym

Przy kanale przebiegającym przez szerokość strefy posadzka może składać się z dwóch przeciwległych płaszczyzn. Miejsce ich zejścia wyznacza linia odpływu. Układ fug powinien odpowiadać tej geometrii, ponieważ sztywnej płytki nie da się bezpiecznie dopasować do dwóch różnych nachyleń bez przecięcia.

Duże płyty nie wykluczają odpływu na środku, ale wymagają dokładnego projektu cięć. Linia podziału powinna wypaść w miejscu zmiany płaszczyzny. Próba wyrównania powierzchni grubą warstwą kleju jest błędem, ponieważ utrudnia pełne podparcie płytki i kontrolę poziomu przy ruszcie.

Szyba prysznicowa i wejście również wpływają na wybór

Odpływ, spadek, szyba i wejście powinny być zaprojektowane jako jeden układ. W prysznicu bez progu wejście najlepiej umieścić po wyższej stronie płaszczyzny. Woda spływa wtedy w głąb strefy, zamiast kierować się na pozostałą część łazienki.

Dolny profil szyby nie może przypadkowo przecinać drogi odpływu wody ani tworzyć miejsca, przy którym powstanie zastoin. Trzeba również uwzględnić zasięg strumienia i rozbryzgów. Nawet poprawnie wykonany spadek nie zatrzyma wody wyrzucanej bezpośrednio poza szybę lub na płaską posadzkę łazienki.

W otwartym prysznicu bez drzwi ważna jest nie tylko lokalizacja kanału, ale też głębokość strefy mokrej. Odpływ przy tylnej ścianie jest korzystny, gdy posadzka opada od wejścia w stronę kanału. Jeżeli geometria pomieszczenia wymusza spadek w przeciwnym kierunku, potrzebna jest ponowna analiza całego układu.

Syfon, podejście kanalizacyjne i przepustowość

Najważniejszym ograniczeniem często okazuje się wysokość dostępna w podłodze. Niski odpływ nie oznacza jeszcze, że kompletny zestaw zmieści się w każdej posadzce. Trzeba uwzględnić korpus, syfon, rurę kanalizacyjną, wymagany spadek podejścia oraz wszystkie warstwy podłogi: podłoże, jastrych, hydroizolację, klej i płytkę.

Im dalej syfon znajduje się od pionu lub istniejącego przyłącza, tym trudniej zmieścić rurę bez podnoszenia poziomu podłogi. Konkretny spadek i średnicę podejścia powinien dobrać instalator na podstawie długości trasy, układu kanalizacji oraz wymagań zastosowanego zestawu. Nie wolno uzyskiwać miejsca przez nieuzgodnione kucie stropu, szczególnie w budynku wielorodzinnym.

Wysokości zabudowy podawane przez producentów dotyczą konkretnych zestawów. Przykładowo w systemach Geberit CleanLine występują warianty przeznaczone do różnych zakresów wysokości jastrychu, między innymi 65-90 mm oraz 90-220 mm. Nie są to jednak uniwersalne minimalne grubości podłogi dla wszystkich odpływów liniowych.

Przepustowość sprawdza się dla całego zestawu

Długość rusztu nie informuje, ile wody odbierze odpływ. Ograniczeniem może być syfon, średnica podejścia lub sposób jego poprowadzenia. Parametr przepływu trzeba sprawdzać dla kompletnego zestawu w konfiguracji przewidzianej przez producenta.

Wydajność odpływu powinna być większa od maksymalnego dopływu z natrysku i uwzględniać rozsądny zapas. Przy dużej deszczownicy należy sprawdzić jej rzeczywisty przepływ. Jeżeli jednocześnie mogą działać deszczownica, słuchawka i dysze boczne, porównuje się łączny dopływ z możliwościami odpływu.

Nie należy przenosić parametru jednego produktu na całą kategorię. To, że określony odpływ osiąga podaną przez producenta wartość w konkretnej konfiguracji, nie oznacza, że każdy model tej samej długości będzie równie wydajny.

Jak zaplanować odpływ liniowy krok po kroku?

1. Zmierz strefę prysznica. Zapisz jej szerokość i głębokość, położenie wejścia, szyby oraz przewidywaną grubość okładziny.
2. Ustal przebieg kanalizacji. Sprawdź położenie pionu lub istniejącego podejścia, jego rzędną i możliwą trasę do syfonu. W mieszkaniu w bloku powinien to ocenić instalator.
3. Rozrysuj warstwy podłogi. Uwzględnij korpus, syfon, rurę, jastrych, hydroizolację, klej i płytkę. Nie opieraj decyzji wyłącznie na wysokości samego odpływu podanej w nazwie handlowej.
4. Porównaj wariant przyścienny i centralny. Oceń długość podejścia, możliwy kierunek spadku posadzki oraz ryzyko podniesienia podłogi.
5. Sprawdź dokumentację odpływu. Upewnij się, czy producent dopuszcza montaż przy ścianie, na środku lub w obu miejscach. Zwróć uwagę na konstrukcję kołnierza.
6. Dobierz długość kanału. Najłatwiejsze profilowanie posadzki zapewnia kanał obejmujący całą lub prawie całą szerokość strefy. Profil przycinaj tylko wtedy, gdy przewiduje to instrukcja.
7. Sprawdź przepustowość. Porównaj wydajność kompletnego zestawu z maksymalnym przepływem wszystkich elementów natrysku, które mogą pracować jednocześnie.
8. Rozrysuj spadki i fugi. Zaznacz kierunek odpływu wody, linie zmiany płaszczyzn, docinki płytek i poziom przy wejściu.
9. Dobierz system hydroizolacji. Kołnierz lub fabryczna membrana odpływu muszą być kompatybilne z masą uszczelniającą, taśmami i narożnikami.
10. Osadź korpus stabilnie. Jego położenie trzeba ustawić względem powierzchni gotowej okładziny, a nie surowego podłoża. Korpus nie może przesunąć się podczas wykonywania jastrychu.
11. Wykonaj próbę przed ułożeniem płytek. Sprawdź drożność odpływu, szczelność połączeń i działanie hydroizolacji zgodnie z procedurą przewidzianą dla danego systemu.
12. Ułóż okładzinę zgodnie z projektem spadków. Zachowaj szczeliny wymagane przy profilu i zastosuj materiały wskazane przez producenta systemu.

Na etapie samodzielnego planowania można zmierzyć wnękę, rozrysować płytki, sprawdzić instrukcje oraz porównać warianty. Ustalenie możliwości ingerencji w strop, przebudowę kanalizacji, dobór podejścia i wykonanie krytycznych połączeń hydroizolacyjnych warto powierzyć osobom mającym doświadczenie w strefach mokrych.

Określenie „zintegrowany spadek odpływu” najczęściej odnosi się do wnętrza profilu lub rynny. Nie oznacza, że można pozostawić płaską posadzkę. Cała powierzchnia prysznica nadal musi kierować wodę do kanału.

Hydroizolacja jest ważniejsza niż miejsce rusztu

Płytki, fuga i silikon nie tworzą samodzielnie szczelnej wanny prysznicowej. Pod okładziną musi znajdować się ciągła hydroizolacja zespolona, połączona z kołnierzem lub fabryczną membraną odpływu. Uszczelnienia wymagają także narożniki, połączenia podłogi ze ścianą i przejścia instalacyjne.

Przy odpływie przyściennym w jednym miejscu spotykają się podłoga, ściana, kanał oraz narożnik. Jest to detal szczególnie wrażliwy na błędy. Potrzebny jest odpływ przeznaczony do takiego montażu oraz właściwie dobrane taśmy, narożniki i masa uszczelniająca. Warstwy należy wykonać z zachowaniem zakładów, grubości i czasu schnięcia określonych w dokumentacji systemu.

Nie powinno się przypadkowo łączyć materiałów tylko dlatego, że każdy z nich jest opisany jako produkt hydroizolacyjny. Kompatybilność membrany odpływu z masą lub zaprawą uszczelniającą musi wynikać z dokumentacji. W razie braku takiego potwierdzenia bezpieczniej zastosować kompletny system albo skonsultować dobór z producentem.

Próbę odpływu i szczelności wykonuje się przed przyklejeniem płytek, według technologii wybranego rozwiązania. Błąd odkryty po wykończeniu łazienki często oznacza konieczność demontażu okładziny, a nie tylko wymiany silikonu.

Kiedy wybrać odpływ przy ścianie, a kiedy na środku?

Wybierz odpływ przy ścianie, jeżeli:

• producent danego modelu wyraźnie dopuszcza taki sposób montażu;
• syfon i podejście mieszczą się w podłodze bez naruszania konstrukcji stropu;
• można wykonać jedną płaszczyznę opadającą od wejścia w stronę kanału;
• planujesz duże płytki i chcesz ograniczyć liczbę docinek;
• kanał może mieć długość zbliżoną do szerokości strefy;
• ściana jest wystarczająco równa, aby długi profil nie podkreślał jej krzywizny;
• zależy Ci na usunięciu rusztu z głównego miejsca stania.

Wybierz odpływ na środku, jeżeli:

• istniejące podejście kanalizacyjne znajduje się w osi prysznica;
• przesunięcie odpływu wymagałoby podniesienia całej podłogi albo niedopuszczalnego kucia;
• ściana jest nierówna lub jej konstrukcja uniemożliwia zastosowanie rozwiązania przyściennego;
• gotowy element spadkowy albo kompletny system wskazuje centralne położenie kanału;
• układ płytek pozwala czytelnie wykonać dwie płaszczyzny;
• ruszt nie będzie znajdował się w najbardziej obciążonym miejscu stania.

Wezwij fachowca przed zakupem, jeżeli:

• odpływ ma być montowany w mieszkaniu w bloku;
• nie wiadomo, gdzie przebiega pion i na jakiej wysokości znajduje się podejście;
• może być potrzebne kucie stropu lub ściany konstrukcyjnej;
• podłoga jest zbyt cienka na syfon i rurę ze spadkiem;
• planowana deszczownica ma duży przepływ;
• dokumentacja nie potwierdza możliwości dosunięcia odpływu do ściany;
• prysznic ma być całkowicie bezprogowy i otwarty na łazienkę;
• krzywe ściany lub duży format płytek utrudniają zaprojektowanie spadków.

W takich sytuacjach potrzebna jest wspólna ocena instalatora i wykonawcy odpowiedzialnego za warstwy posadzki oraz hydroizolację. Estetyczny projekt nie może być realizowany kosztem konstrukcji stropu, drożności kanalizacji ani szczelności strefy mokrej.

Najczęstsze błędy przy wyborze miejsca odpływu

• Dosunięcie zwykłego odpływu do ściany. Brak odpowiedniego kołnierza może uniemożliwić wykonanie szczelnego narożnika.
• Wybór na podstawie wyglądu rusztu. O możliwości montażu decydują również korpus, syfon, podejście i wysokość warstw.
• Zastosowanie zbyt krótkiego kanału. Po bokach pozostają fragmenty wymagające dodatkowych spadków i docinek.
• Założenie, że środkowy odpływ zawsze wymaga koperty. Kanał przebiegający przez szerokość strefy może odbierać wodę z dwóch płaszczyzn.
• Ocenianie przepustowości po długości profilu. Wydajność zależy od całego zestawu, zwłaszcza syfonu i podejścia.
• Brak projektu fug. Linia zmiany spadku wypada wtedy wewnątrz dużej płytki albo prowadzi do powstania wąskich klinów.
• Ustawienie szyby bez analizy spływu wody. Profil może zatrzymywać wodę lub kierować ją poza prysznic.
• Korygowanie spadku klejem. Gruba i nierówna warstwa utrudnia stabilne podparcie płytek.
• Traktowanie silikonu jako hydroizolacji. Elastyczna spoina jest elementem wykończenia, a nie zamiennikiem ciągłego uszczelnienia pod okładziną.
• Pominięcie próby przed okładzinowaniem. Nieszczelność zostaje zakryta i może ujawnić się dopiero po zawilgoceniu podłogi lub pomieszczenia poniżej.

Najbezpieczniejsza kolejność decyzji jest prosta: najpierw kanalizacja i wysokość warstw, następnie konstrukcja odpływu oraz hydroizolacja, później spadki, płytki i szyba. Jeżeli wszystkie warunki są spełnione, odpływ przy ścianie zwykle daje prostszą i wygodniejszą posadzkę. Gdy istniejące podejście znajduje się w osi prysznica, dobrze zaprojektowany odpływ centralny może być rozsądniejszy niż kosztowna przebudowa podłogi.
