Odpływ liniowy czy punktowy – który wybrać pod prysznic?

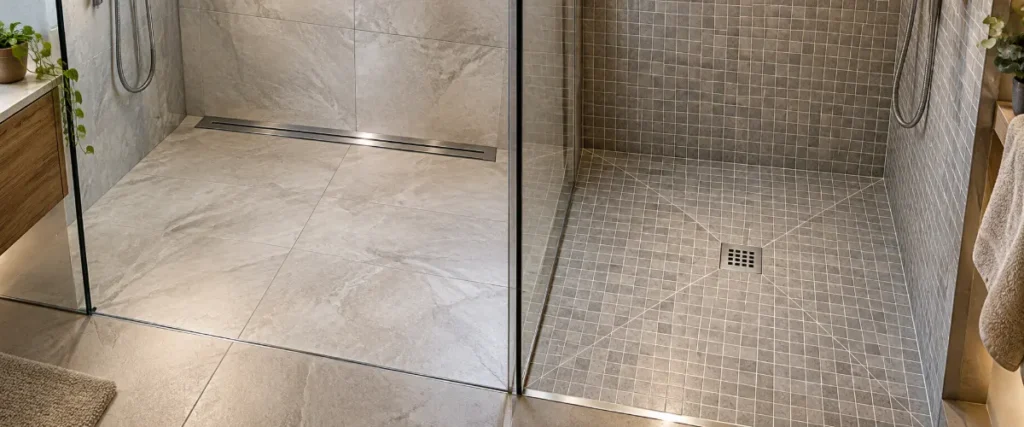

Odpływ liniowy czy punktowy? Przy dużych płytkach i posadzce opadającej w jednym kierunku zwykle lepiej sprawdza się odpływ liniowy zamontowany przy ścianie. W małej strefie wykończonej mozaiką lub niewielkimi płytkami praktycznym i zazwyczaj tańszym rozwiązaniem może być wpust punktowy. Ostatecznego wyboru nie należy jednak opierać wyłącznie na wyglądzie kratki. Trzeba uwzględnić wysokość podłogi, przebieg kanalizacji, maksymalny przepływ natrysku, format płytek oraz sposób połączenia odpływu z hydroizolacją.

Żaden z tych typów nie jest z definicji wydajniejszy, niższy ani łatwiejszy do czyszczenia. Parametry zależą od konkretnego korpusu i syfonu. Dlatego najpierw należy sprawdzić warunki techniczne łazienki, a dopiero później wybierać długość rynny, wzór rusztu lub pokrywę do wklejenia płytki.

Odpływ liniowy czy punktowy: szybka decyzja

Odpływ liniowy wybierz przede wszystkim wtedy, gdy planujesz duże płytki i prostą posadzkę opadającą w stronę ściany. Odpływ punktowy warto rozważyć przy mozaice, mniejszych płytkach, niewielkiej strefie natrysku oraz ograniczonym budżecie. W obu przypadkach trzeba sprawdzić, czy syfon zmieści się razem z podejściem kanalizacyjnym i czy jego przepustowość wystarczy do obsługi armatury.

W nowej łazience, w której poziomy podłogi i przebieg rur można zaplanować przed wykonaniem jastrychu, wybór jest stosunkowo swobodny. Podczas remontu mieszkania decyzję często narzuca dostępna wysokość nad stropem. Sam wymiar korpusu podany przez producenta nie wystarcza, ponieważ pod posadzką trzeba zmieścić również przyłącze oraz rurę prowadzoną ze spadkiem do pionu lub istniejącego podejścia.

Najważniejsze różnice między odpływem liniowym a punktowym

Porównanie pokazuje, że typ odwodnienia najbardziej wpływa na układ posadzki i sposób obróbki płytek. Wydajność, wysokość i wygoda serwisowania muszą być natomiast oceniane dla konkretnego modelu. Nie można bezpiecznie założyć, że każdy długi kanał odbierze więcej wody albo że każda mała kratka zmieści się w płytkiej podłodze.

Jak odpływ wpływa na spadek posadzki i układ płytek?

Najbardziej odczuwalna różnica dotyczy geometrii podłogi. Odpływ liniowy zamontowany przy ścianie pozwala zazwyczaj uformować jedną płaszczyznę opadającą w jego kierunku. Dzięki temu płytki wielkoformatowe można układać bez dzielenia ich na trójkąty i bez tworzenia kilku linii załamania. Ułatwia to także uzyskanie równego przebiegu fug w otwartej strefie prysznicowej.

Wpust punktowy umieszczony centralnie najczęściej wymaga wykonania spadków kopertowych. Posadzka składa się wtedy z kilku płaszczyzn schodzących do kratki. Mozaika i małe płytki łatwo dopasowują się do takiego układu. Przy dużym gresie potrzebne są dodatkowe cięcia, a ich przebieg trzeba rozrysować przed rozpoczęciem prac. Źle zaplanowana koperta może pozostawić wystające narożniki, nierówne fugi albo miejsca, w których po kąpieli utrzymuje się woda.

Typowy praktyczny spadek w strefie natrysku wynosi około 1-2%, o ile instrukcja wybranego systemu nie wymaga inaczej. Spadek 2% oznacza obniżenie poziomu o 2 cm na długości 1 m. Za małe nachylenie sprzyja powstawaniu zastoin, natomiast przesadnie stroma podłoga może być niewygodna i śliska.

Odpływ liniowy nie zawsze oznacza jedną płaszczyznę. Kanał umieszczony pośrodku strefy może wymagać doprowadzenia wody z dwóch stron. Krótka rynna, która nie obejmuje odpowiednio szerokości strefy, może również wymusić dodatkowe spadki boczne. Dlatego typ, długość i położenie odpływu trzeba uzgodnić z układem płytek przed wykonaniem jastrychu.

Czy odpływ liniowy odbiera więcej wody?

Długość rusztu nie przesądza o przepustowości odpływu. O wydajności decydują przede wszystkim konstrukcja syfonu, średnica przyłącza, wysokość zamknięcia wodnego oraz warunki pomiaru przyjęte przez producenta. Dobrze dobrany wpust punktowy może odprowadzać więcej wody niż niski odpływ liniowy.

Rozrzut parametrów pokazują dane konkretnych systemów. Liniowy ACO ShowerDrain C+ osiąga, zależnie od wariantu, około 0,62-0,91 l/s. Punktowy ACO EasyFlow może osiągać do 2 l/s. Wpust podłogowy Geberit ma deklarowane 0,8 l/s w wersji standardowej oraz 0,45 l/s w niskiej wersji renowacyjnej. Z kolei Mapei PP Drain Aqua z poziomym syfonem DN40 osiąga 50 l/min, czyli około 0,83 l/s.

Są to przykłady pokazujące, że zakresy obu technologii nachodzą na siebie, a nie wartości właściwe dla całych kategorii. Wyniki należy porównywać przy podobnych warunkach badania, zwłaszcza przy tej samej wysokości spiętrzenia wody. Producent może podawać kilka wartości dla jednego odpływu, zależnych od konfiguracji i warunków pomiarowych.

Jak dobrać przepustowość do natrysku?

Najpierw należy sprawdzić w dokumentacji baterii, deszczownicy lub panelu, ile wody może dopływać w ciągu minuty. Jeśli kilka funkcji może pracować jednocześnie, trzeba uwzględnić ich łączny maksymalny przepływ. Natrysk dostarczający 18 l/min odpowiada dopływowi 0,3 l/s, natomiast 30 l/min to 0,5 l/s.

Deklarowana przepustowość odpływu powinna być odpowiednio większa od maksymalnego dopływu. Nie należy jednak ustalać jednego uniwersalnego zapasu dla wszystkich instalacji. Znaczenie mają warunki badania, konstrukcja strefy, długość podejścia i zalecenia producenta. W praktyce przepływ może się pogarszać wskutek nagromadzenia włosów, osadu mydlanego albo częściowego zabrudzenia syfonu.

Do deszczownicy nie dobiera się odpływu na podstawie określenia „liniowy” lub „punktowy”. Porównuje się maksymalny dopływ wody z przepustowością konkretnego syfonu podaną w jego dokumentacji.

Ile miejsca potrzeba na odpływ i podejście kanalizacyjne?

Podczas remontu częstym błędem jest sprawdzenie wyłącznie wysokości korpusu. Jeżeli producent podaje 60 lub 70 mm, nie oznacza to, że tyle wystarczy na cały układ. Pod posadzką trzeba zmieścić również króciec lub kielich, rurę kanalizacyjną prowadzoną do miejsca włączenia oraz niezbędne warstwy podłogi. Im dłuższe podejście, tym więcej miejsca potrzeba na zachowanie jego spadku.

Niskie konstrukcje występują w obu grupach. Wybrane warianty liniowego systemu KESSEL Linearis Infinity zaczynają się od około 60 mm, ACO ShowerDrain C+ od około 69 mm, a renowacyjny wpust punktowy Geberit wymaga około 65 mm. Wartości dotyczą określonych produktów i nie obejmują automatycznie całego miejsca potrzebnego na podejście kanalizacyjne. Pokazują natomiast, że wpust punktowy nie zawsze jest niższy, a odpływ liniowy nie musi wymagać 12-15 cm zabudowy.

Zmniejszenie wysokości może wiązać się z kompromisem. W przytoczonym systemie Geberit przejście z wariantu wymagającego około 90 mm wylewki na wariant około 65 mm oznacza spadek przepustowości z 0,8 do 0,45 l/s. Wysokość zasyfonowania zmniejsza się jednocześnie z 50 do 30 mm. Płytsze zamknięcie wodne może szybciej wysychać w rzadko używanym prysznicu, co zwiększa ryzyko pojawienia się zapachów z kanalizacji.

Przed zakupem instalator powinien ustalić wysokość włączenia, długość trasy oraz możliwość poprowadzenia rury bez kolizji z konstrukcją. Jeśli układ nie mieści się nad stropem, bezpieczniejszym rozwiązaniem może być podest, płaski brodzik, skrócenie podejścia albo zmiana lokalizacji natrysku.

Szczelność i czyszczenie w codziennym użytkowaniu

O trwałości prysznica bez brodzika nie decyduje sama kratka. Kluczowe jest szczelne połączenie korpusu z izolacją podpłytkową. Płytki, fuga i silikon nie zastępują hydroizolacji. Odpływ powinien mieć kołnierz lub fabrycznie zintegrowaną membranę przeznaczoną do połączenia z kompatybilnym systemem uszczelniającym.

Gotowa mata ułatwia wykonanie newralgicznego detalu, ale nie zwalnia z przestrzegania instrukcji całego systemu. Jeśli odpływ nie ma kołnierza lub membrany, sposób uszczelnienia powinien zostać zatwierdzony przez producenta zastosowanych materiałów. Łączenie przypadkowych produktów zwiększa ryzyko rozszczelnienia na styku korpusu i jastrychu.

Pod względem czyszczenia nie ma prostego zwycięzcy. Kanał liniowy ma większą powierzchnię do umycia, lecz może być wygodny w obsłudze, jeśli ruszt, koszyk na włosy i syfon wyjmuje się od góry bez narzędzi. Mała kratka punktowa zajmuje mniej miejsca, ale ciasny albo nierozbieralny syfon może być bardziej uciążliwy niż długi kanał.

• Sprawdź, czy odpływ ma wyjmowany koszyk na włosy.
• Upewnij się, że syfon można wyczyścić od strony prysznica.
• Zweryfikuj, czy elementy serwisowe wyjmuje się bez demontażu płytek.
• Wybierz pokrywę, którą można bezpiecznie podnieść do czyszczenia.
• Nie stosuj agresywnych środków chemicznych, jeśli producent ich nie dopuszcza.

Po wykonaniu połączeń, jeszcze przed zamknięciem instalacji kolejnymi warstwami, należy przeprowadzić próbę szczelności i odpływu. Po uformowaniu docelowych spadków trzeba dodatkowo sprawdzić, czy woda nie cofa się i nie pozostaje poza odpływem. Szczegóły prac wykonawczych opisuje poradnik odpływ liniowy pod prysznicem – dobór i montaż.

Który odpływ jest tańszy?

Porównywalny jakościowo odpływ punktowy jest zazwyczaj tańszy od kanału liniowego, ale cena produktu nie przesądza o koszcie całej strefy. Znaczenie mają również przeróbki kanalizacji, przygotowanie spadków, format płytek, liczba cięć, rodzaj maskownicy oraz kompletność zestawu uszczelniającego.

Tani wpust punktowy może przestać być opłacalny przy dużym gresie. Wykonanie koperty wymaga wtedy precyzyjnego rozrysowania i cięcia płyt, obróbki krawędzi oraz starannego prowadzenia fug. Jeśli podczas docinania część materiału pęknie, oszczędność na odpływie może zostać zużyta przez dodatkową robociznę i zakup płytek.

Z kolei droższy kanał liniowy nie poprawi działania instalacji, jeśli ma zbyt małą przepustowość albo nie mieści się wraz z rurą. Na cenę wpływają między innymi długość kanału, materiał, regulacja wysokości, wzór rusztu, pokrywa do wklejenia płytki, kołnierz oraz fabryczna membrana. Wpust punktowy również może mieć kosztowną pokrywę ze stali lub wkład pod płytkę.

Rzetelny kosztorys powinien oddzielać co najmniej cztery pozycje: odpływ z syfonem, wykonanie lub przeróbkę podejścia kanalizacyjnego, hydroizolację systemową oraz prace glazurnicze. Dopiero suma tych elementów pokazuje rzeczywistą różnicę między wariantami.

Macierz wyboru według warunków technicznych

Duży gres i prysznic typu walk-in

Najczęściej warto wybrać odpływ liniowy przy ścianie. Jednokierunkowy spadek upraszcza ułożenie dużych płyt i ogranicza liczbę docinek. Długość kanału trzeba skoordynować z szerokością strefy i przebiegiem fug, zamiast dobierać ją wyłącznie na podstawie wyglądu.

Mozaika, małe płytki lub niewielka wnęka

Wpust punktowy jest zwykle wystarczający i ekonomiczny. Małe elementy dobrze układają się na spadkach kopertowych, a widoczna kratka może być niewielka. Punktowe odwodnienie nie musi też oznaczać gorszej estetyki, ponieważ dostępne są pokrywy do wklejenia płytki oraz małe ruszty. Przykładowy wpust Geberit ma widoczną część 80 × 80 mm.

Remont mieszkania z niską posadzką

Nie należy wybierać odpływu na podstawie samej nazwy typu. Trzeba porównać całkowitą wysokość dostępnej konstrukcji i sprawdzić trasę rury do pionu. Niski wariant renowacyjny może rozwiązać problem wysokości, ale czasem ma mniejszą przepustowość oraz płytsze zamknięcie wodne.

Deszczownica i kilka funkcji natrysku

Najpierw trzeba zsumować maksymalne przepływy funkcji, które mogą działać jednocześnie. Następnie wynik porównuje się z parametrami konkretnego syfonu. Zarówno odpływ punktowy, jak i liniowy może obsłużyć wydajny natrysk, ale musi to wynikać z dokumentacji wybranego modelu.

Łazienka używana sporadycznie

Warto zwrócić uwagę na wysokość zamknięcia wodnego i łatwość uzupełnienia wody w syfonie. Bardzo niski model z płytkim zasyfonowaniem może szybciej wysychać. W takiej łazience kilka centymetrów oszczędności wysokości nie zawsze rekompensuje większe ryzyko pojawienia się zapachów.

Najważniejsze jest łatwe serwisowanie

Należy wybrać konstrukcję z wyjmowanym osadnikiem i dostępem do syfonu od góry. Kształt kratki ma drugorzędne znaczenie. Jeżeli dokumentacja nie pokazuje sposobu czyszczenia i demontażu elementów roboczych, lepiej rozważyć inny model.

Jak wybrać odpływ krok po kroku?

Odpływ powinien zostać wybrany przed wykonaniem jastrychu i zamówieniem płytek. Zakup przypadkowego modelu na późnym etapie może skończyć się podniesieniem podłogi, zmianą formatu okładziny albo kosztowną przeróbką podejścia.

1. Zmierz dostępną wysokość. Ustal poziom stropu, grubość planowanych warstw podłogi oraz wysokość miejsca włączenia do kanalizacji.
2. Wyznacz przebieg podejścia. Sprawdź długość i średnicę rury oraz możliwość poprowadzenia jej ze spadkiem bez ingerencji w konstrukcję budynku.
3. Oblicz maksymalny dopływ wody. Odczytaj parametry deszczownicy, słuchawki i dysz, uwzględniając elementy pracujące równocześnie.
4. Wybierz geometrię posadzki. Ustal, czy korzystniejszy będzie spadek w jednej płaszczyźnie, z dwóch stron czy koperta prowadząca do wpustu.
5. Dopasuj format płytek. Przy dużym gresie rozważ kanał przy ścianie, a przy mozaice lub małych płytkach wpust punktowy.
6. Porównaj kompletne zestawy. Sprawdź przepustowość, wysokość zasyfonowania, średnicę przyłącza, kołnierz lub membranę oraz dostęp do czyszczenia.
7. Rozrysuj fugi i cięcia. Zweryfikuj, czy krawędzie odpływu i linie załamania spadków pasują do układu okładziny.
8. Porównaj pełne koszty. Uwzględnij produkt, kanalizację, hydroizolację, obróbkę płytek i robociznę.
9. Wykonaj próby przed zamknięciem warstw. Skontroluj szczelność połączeń i rzeczywisty odpływ wody na etapie wskazanym przez projektanta lub wykonawcę systemu.

Co można sprawdzić samodzielnie, a co zlecić specjaliście?

Samodzielnie można porównać karty techniczne, sprawdzić maksymalny przepływ armatury, wybrać wygląd rusztu oraz wstępnie zaplanować format płytek. Można też zmierzyć odległość od planowanego odpływu do pionu, ale ocena, czy całe podejście zmieści się w podłodze, powinna uwzględniać rzeczywiste poziomy i konstrukcję budynku.

Instalator powinien zweryfikować możliwość podłączenia syfonu, średnicę i przebieg przewodu, a następnie przeprowadzić próbę szczelności i odpływu. Glazurnik musi uzgodnić spadki, linie cięć i poziom rusztu względem płytek. Hydroizolację przy odpływie bez systemowego kołnierza lub fabrycznej membrany należy powierzyć wykonawcy, który potrafi dobrać kompatybilne rozwiązanie i udokumentować sposób wykonania detalu.

Pomoc specjalisty jest konieczna, gdy trzeba przenieść pion, wykonać długie podejście, obsłużyć natrysk o dużym przepływie albo ustalić, czy niska konstrukcja zmieści się wraz z rurą. Prace należy przerwać, jeżeli pojawia się potrzeba kucia stropu lub naruszania elementów nośnych. W takiej sytuacji trzeba uzyskać ocenę konstrukcyjną albo zmienić rozwiązanie na podest, niski brodzik, krótsze podejście lub inną lokalizację prysznica.
