Ocieplenie ościeży bez mostków termicznych – materiały, grubość i wykonanie

Ocieplenie ościeży ma zapewnić ciągłość izolacji między ścianą, ramą okna lub drzwi, nadprożem i strefą pod parapetem. Nie wystarczy przykleić wąskiego paska styropianu do glifu. Jeżeli pod parapetem pozostanie szczelina, złącze montażowe będzie nieszczelne albo tynk zostanie sztywno połączony z ramą, wokół stolarki nadal mogą występować wychłodzenie, przewiewy, zawilgocenie i pęknięcia elewacji.

Najbezpieczniejszym wariantem jest wykonanie ościeży od zewnątrz jako części kompletnego systemu ETICS. Szczegóły trzeba zaplanować przed przyklejeniem ocieplenia na ścianach, ponieważ późniejsza naprawa naroży, parapetów i połączenia z ramą zwykle wymaga rozebrania części gotowej elewacji.

Na czym polega prawidłowe ocieplenie ościeży?

Ościeże, nazywane potocznie glifem, to boczna, górna i dolna powierzchnia otworu okiennego lub drzwiowego. Jest to newralgiczne miejsce przegrody, ponieważ między murem a ramą zazwyczaj nie mieści się pełna grubość izolacji zastosowanej na elewacji. Jeśli ściana zostanie dokładnie ocieplona, ale glif pozostanie odsłonięty, wokół stolarki powstanie liniowy mostek cieplny.

Celem prac jest stworzenie ciągłej osłony termicznej obejmującej płaszczyznę ściany, boki otworu, nadproże, ramę oraz przestrzeń pod parapetem lub progiem. Płyty elewacyjne powinny dochodzić do izolacji ułożonej na glifie bez otwartych szczelin, a ich układ ma osłaniać boczne krawędzie węższych pasów izolacji.

Połączenie tynku z ramą musi uwzględniać różną pracę termiczną stolarki i elewacji. Z tego powodu stosuje się profil przyokienny z siatką albo inne rozwiązanie uszczelniające przewidziane w dokumentacji systemu. Sztywne dociągnięcie zaprawy i tynku do profilu okiennego może szybko doprowadzić do powstania rysy, przez którą woda dostanie się pod warstwy elewacji.

Aktualne wymagania techniczne nakazują projektować połączenia okien z ościeżami w sposób zapewniający szczelność na przenikanie powietrza. Przegroda powinna być również rozwiązana tak, aby na jej wewnętrznej powierzchni nie występowała kondensacja stwarzająca warunki do rozwoju pleśni. Samo zamaskowanie chłodnego miejsca warstwą wykończeniową nie spełnia tych celów.

Jak rozpoznać przyczynę zimnego glifu?

Zimna powierzchnia przy oknie nie zawsze wynika wyłącznie z braku izolacji. Podobne objawy może powodować przewiew przez zdegradowane złącze montażowe, przeciek przy parapecie, uszkodzona elewacja, wysoka wilgotność w pomieszczeniu albo niesprawna wentylacja. Przed rozpoczęciem prac trzeba więc ustalić, czy problem ma charakter cieplny, powietrzny, wilgotnościowy czy wodny.

Oględziny najlepiej przeprowadzić podczas chłodnej pogody, gdy różnica temperatur między wnętrzem a otoczeniem jest wyraźna. Badanie termowizyjne może pokazać obszary o obniżonej temperaturze, ale wynik należy interpretować z uwzględnieniem warunków pomiaru, ogrzewania i wilgotności w budynku. Kamera nie wyjaśni sama, czy przyczyną jest brak izolacji, przepływ zimnego powietrza czy wilgoć.

Warto sprawdzić stan spoin przy ramie, ciągłość uszczelnienia parapetu, drożność otworów odwadniających i miejsca, w których elewacja styka się z prowadnicami rolet. Jeżeli plamy pojawiają się po deszczu, pierwszym zadaniem jest znalezienie drogi dopływu wody. Gdy czuć ruch powietrza przy ramie, trzeba skontrolować złącze montażowe, a nie ograniczać się do przyklejenia płyty na powierzchni glifu.

Powracająca pleśń, szron, mokry mur i cykliczne odspajanie tynku wymagają oceny specjalisty. Przyczyną może być jednoczesne występowanie kilku usterek, na przykład mostka cieplnego, nieszczelnego parapetu i nadmiernej wilgotności w pomieszczeniu. Naprawa tylko jednego elementu nie zawsze rozwiąże problem.

Jaki materiał i grubość zastosować na ościeżu?

Na ościeżach najczęściej stosuje się EPS albo wełnę mineralną odpowiednią do systemu elewacyjnego. W projektach i instrukcjach wykonawczych często spotyka się warstwę o grubości 2-3 cm. Wartości 2 cm nie należy jednak traktować jako uniwersalnego wymagania ani gwarancji likwidacji mostka termicznego.

Grubość dobiera się do położenia okna, głębokości glifu, szerokości widocznej części ramy, parametrów izolacji i geometrii połączenia. Znaczenie ma też możliwość otwierania skrzydła, dostęp do zawiasów, odwodnień i elementów serwisowych. Przy roletach trzeba dodatkowo uwzględnić położenie prowadnic, rewizji i skrzynki.

Jeśli na glifie jest mało miejsca, lepszy efekt może zapewnić materiał o niższym deklarowanym współczynniku przewodzenia ciepła λ. Nie oznacza to jednak, że dowolną cienką płytę można połączyć z każdym klejem, siatką i tynkiem. Płyty rezolowe oraz inne rozwiązania specjalistyczne powinny być stosowane jako część zatwierdzonego układu albo na podstawie przygotowanego detalu projektowego.

Nie należy swobodnie zestawiać płyt, kleju, siatki, narożników, profili i tynku pochodzących z różnych przypadkowych zestawów. Ościeże powinno być częścią jednego, przebadanego systemu ETICS, zwłaszcza gdy znaczenie mają deklarowane parametry użytkowe, klasyfikacja ogniowa lub gwarancja producenta. Zasady traktowania izolacji jako kompletnego układu opisuje między innymi Instytut Techniki Budowlanej.

Przed zamówieniem materiału trzeba zmierzyć, ile ramy może zostać osłonięte bez zakrywania otworów odwadniających, zawiasów, okuć i prowadnic. Zbyt cienka warstwa może pozostawić chłodny pas muru. Zbyt gruba może ograniczyć światło okna, utrudnić pełne otwarcie skrzydła albo uniemożliwić obsługę rolety.

Jak powinien wyglądać poprawny detal wokół okna?

W prawidłowym przekroju izolacja z płaszczyzny elewacji dochodzi do pasa ułożonego na glifie, a płyty są spasowane bez otwartej szczeliny prowadzącej do muru. Płyta elewacyjna powinna osłaniać boczną krawędź izolacji ościeża. Przy ramie należy zastosować profil przyokienny z siatką lub inne systemowe uszczelnienie zdolne przejąć niewielkie przemieszczenia między stolarką i wyprawą elewacyjną.

Osobnego opracowania wymagają dolne ościeże i parapet. Pod parapetem musi znaleźć się ciągła warstwa izolacji oraz stabilne podparcie dostosowane do jego masy i materiału. Obróbka powinna mieć spadek na zewnątrz, szczelne połączenie z ramą i zakończenia boczne, które nie będą rozrywać tynku podczas zmian temperatury.

Sposób rozłożenia płyt przy narożnikach wpływa na trwałość wyprawy. Ich spoiny nie powinny przebiegać dokładnie w przedłużeniu naroży okna lub drzwi. Stosuje się więc elementy wycinane w kształcie litery L. W warstwie zbrojonej wykonuje się dodatkowe ukośne łaty siatki przy narożach otworu. Ich wymiary, położenie i zakłady muszą odpowiadać instrukcji danego systemu.

Szczególnej uwagi wymagają drzwi balkonowe, tarasowe i wejściowe. W strefie progu trzeba połączyć izolacyjność cieplną ze stabilnym przenoszeniem obciążeń oraz prawidłowym odprowadzeniem wody. Przypadkowe wypełnienie przestrzeni pianą nie zastąpi systemowego podparcia progu ani poprawnie wykonanych warstw uszczelniających.

Ocieplenie ościeży krok po kroku

Poniższa kolejność dotyczy typowego wykonania od zewnątrz w systemie ETICS. Dokładny sposób klejenia, przygotowania podłoża, wykonywania zakładów siatki i zachowania przerw technologicznych trzeba sprawdzić w dokumentacji wybranego systemu.

1. Oceń stan stolarki i otoczenia otworu. Sprawdź stabilność ramy, szczelinę montażową, parapet, próg, tynk oraz połączenia z roletami. Zlokalizuj przewiewy, pęknięcia, mokre miejsca i odsłoniętą pianę.
2. Ustal źródło ewentualnych usterek. Aktywny przeciek, ruchoma rama albo wadliwy montaż okna wymagają naprawy przed przykryciem złącza izolacją.
3. Zmierz dostępne miejsce. Określ grubość izolacji i planowany zakres jej zachodzenia na ramę. Pozostaw dostęp do odwodnień, zawiasów, okuć, prowadnic i elementów serwisowych.
4. Przygotuj glif. Usuń luźny tynk, resztki zaprawy i warstwy o słabej przyczepności. Jeżeli uzyskanie miejsca wymaga głębokiego podkuwania muru, zakres prac powinien ocenić projektant lub kierownik robót.
5. Oczyść i napraw podłoże. Wyrównaj większe ubytki, usuń pył i zastosuj grunt, jeżeli wymaga tego producent systemu. Izolacji nie wolno przyklejać do odspajającej się lub pylącej powierzchni.
6. Napraw złącze okienne. Uzupełnij brakującą warstwę termoizolacyjną i wykonaj zabezpieczenia przewidziane dla połączenia stolarki z murem. Nie pozostawiaj piany bez ochrony.
7. Zamontuj profile przyokienne. Dobierz profil do położenia ramy, wymiarów stolarki i grubości izolacji. Powierzchnia, do której jest przyklejany, musi być czysta i przygotowana zgodnie z instrukcją.

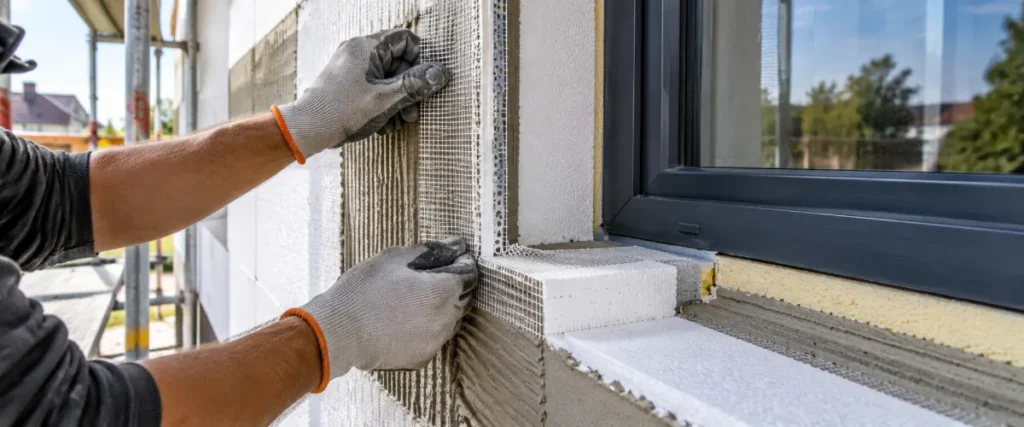

8. Przyklej izolację na glifach. Pasy płyt układaj bez pustek i otwartych szczelin. Nie stosuj przypadkowego punktowego podparcia, jeśli nie przewiduje go rozwiązanie systemowe.
9. Połącz glif z ociepleniem ściany. Krawędzie płyt powinny się wzajemnie osłaniać. Niedopuszczalna jest ciągła szczelina prowadząca od zewnętrznej wyprawy do muru.
10. Ułóż płyty przy narożach otworu. Wycinaj elementy w kształcie litery L, aby spoiny nie wychodziły bezpośrednio z narożników okna lub drzwi.
11. Wykonaj narożniki i warstwę zbrojoną. Osadź profile narożne z siatką, zachowaj wymagane zakłady i dodaj ukośne wzmocnienia przy narożach otworu.
12. Wykonaj strefę pod parapetem. Zapewnij ciągłość izolacji, stabilne podparcie, spadek na zewnątrz i szczelne połączenia z ramą oraz bocznymi ościeżami.
13. Wykończ elewację. Po związaniu i wyschnięciu warstwy zbrojonej zastosuj grunt oraz wyprawę przewidzianą w systemie. Elementy ochronne profili usuń w terminie podanym przez producenta.

Przed zakryciem detalu warto wykonać zdjęcia szczeliny montażowej, układu płyt, izolacji pod parapetem i dodatkowych łat siatki. Dokumentacja fotograficzna ułatwia odbiór oraz późniejsze ustalenie przyczyn ewentualnej usterki.

Najczęstsze błędy wykonawcze

Jednym z najczęstszych błędów jest potraktowanie ościeża jako osobnej powierzchni, którą można obłożyć resztkami styropianu. Wąskie paski bywają przyklejane na kilku plackach, nie łączą się szczelnie z izolacją ściany i kończą przed ramą. Po nałożeniu tynku usterka przestaje być widoczna, ale mostek cieplny pozostaje.

• Sztywne połączenie tynku z ramą sprzyja pękaniu, ponieważ stolarka i elewacja odkształcają się w różny sposób.
• Odsłonięta piana montażowa nie stanowi trwałego uszczelnienia i jest narażona na degradację pod wpływem warunków zewnętrznych.
• Brak izolacji pod parapetem tworzy zimny pas, a brak stabilnego podparcia może powodować uginanie i rozszczelnienie obróbki.
• Spoina płyt wychodząca z narożnika zwiększa ryzyko powstania ukośnych rys na wyprawie.
• Brak dodatkowego zbrojenia zmniejsza odporność warstwy elewacyjnej na naprężenia skupione wokół otworu.
• Mieszanie przypadkowych produktów utrudnia potwierdzenie przyczepności, trwałości, klasyfikacji ogniowej i warunków gwarancji.
• Zakrycie odwodnień ramy może utrudnić odprowadzanie wody z profilu okiennego.
• Zbyt gruba izolacja na glifie może ograniczyć ruch skrzydła, dostęp do zawiasów lub obsługę prowadnic rolet.
• Naprawa bez usunięcia przecieku prowadzi do ponownego zawilgocenia nowych warstw.

Błędem jest również zakładanie, że samo zwiększenie grubości płyty rozwiąże każdy problem. Jeżeli zimne powietrze przedostaje się przez złącze montażowe albo woda wpływa pod parapet, nawet dobrze ocieplony glif nie usunie przyczyny usterki.

Ocieplenie ościeży od zewnątrz czy od środka?

Ocieplenie od zewnątrz jest rozwiązaniem podstawowym i najbezpieczniejszym. Pozwala objąć izolacją zimną krawędź muru oraz połączyć glif z ociepleniem ściany, nadproża i strefy pod parapetem. Najłatwiej wykonać ten detal podczas montażu nowych okien albo kompleksowej termomodernizacji elewacji.

Naprawa od strony zewnętrznej może być wykonana także w istniejącym budynku. Czasem wymaga miejscowego rozebrania wyprawy, warstwy zbrojonej i części płyt wokół otworu. Nowe warstwy muszą zostać prawidłowo połączone z istniejącym ociepleniem. Wąski pas tynku nałożony bez odpowiedniego zakładu siatki może szybko pęknąć na granicy naprawy.

Docieplenie od wewnątrz należy traktować jako rozwiązanie wyjątkowe, stosowane między innymi wtedy, gdy nie wolno zmienić elewacji budynku. Umieszczenie izolacji po ciepłej stronie przegrody może obniżyć temperaturę muru znajdującego się za płytą i stworzyć warunki do kondensacji pary wodnej. Wilgoć może wtedy gromadzić się w miejscu niewidocznym dla użytkownika.

Przed wykonaniem wewnętrznego docieplenia potrzebna jest ocena cieplno-wilgotnościowa całej przegrody. Powinna uwzględniać materiał i grubość ściany, warstwy wykończeniowe, wentylację, sposób ogrzewania oraz wilgotność występującą w pomieszczeniu. Sam wybór cienkiej płyty o dobrych parametrach nie przesądza o bezpieczeństwie rozwiązania.

Co można zrobić samodzielnie, a kiedy potrzebny jest fachowiec?

Samodzielnie można przeprowadzić wstępne oględziny, zmierzyć glify, sprawdzić drożność odwodnień ramy i udokumentować pęknięcia. Można również kontrolować wilgotność w pomieszczeniu i działanie wentylacji. Takie czynności pomagają zebrać informacje, ale nie zastępują diagnozy, gdy na ościeżu występują pleśń, mokre plamy lub szron.

Niewielka naprawa przy łatwo dostępnym oknie może być wykonana przez osobę znającą zasady danego systemu ETICS, o ile prace nie wymagają ingerencji w konstrukcję, zmian w osadzeniu stolarki ani robót na wysokości. Trzeba przy tym prawidłowo odtworzyć nie tylko płytę izolacyjną, ale też profile, zbrojenie, uszczelnienia i wyprawę.

Prace należy przerwać, jeżeli po zdjęciu tynku widoczny jest mokry mur, całkowicie zdegradowane wypełnienie złącza, ruchoma rama albo brak stabilnego podparcia parapetu lub progu. Zakrycie takiego miejsca utrudni późniejszą naprawę i może zatrzymać wilgoć wewnątrz przegrody.

• Wezwij specjalistę, gdy na glifie pojawia się pleśń, szron, wilgoć albo cyklicznie odspaja się tynk.
• Zleć analizę cieplno-wilgotnościową przed dociepleniem wykonywanym wyłącznie od wewnątrz.
• Skonsultuj detal okna wysuniętego w warstwę izolacji, rolety podtynkowej, ciężkiego parapetu i progu drzwi tarasowych.
• Nie podkuwaj głęboko ościeża i nie zmieniaj elementów nadproża bez oceny konstrukcyjnej.
• Roboty na rusztowaniu oraz inne prace na wysokości powierz odpowiednio zabezpieczonej ekipie.
• W budynku zabytkowym uzgodnij zakres robót zgodnie z wymaganiami ochrony konserwatorskiej.
• Jeżeli elewacja ma szczególne wymagania przeciwpożarowe, zastosuj rozwiązanie wskazane przez projektanta i dokumentację systemu.

Jak odebrać wykonane ościeża?

Odbioru nie należy ograniczać do oceny równości i koloru tynku. Większość najważniejszych elementów zostaje ukryta pod warstwą zbrojoną, dlatego kontrolę trzeba prowadzić na kolejnych etapach robót. Po zakończeniu elewacji nie da się już bezinwazyjnie sprawdzić, czy pod parapetem ułożono izolację i czy płyty przy narożach mają właściwy kształt.

Przed zatynkowaniem należy sprawdzić ciągłość płyt na glifie, ich połączenie z izolacją ściany, układ elementów w kształcie litery L, profile przyokienne, narożniki z siatką i ukośne wzmocnienia. W dolnej części otworu trzeba skontrolować podparcie parapetu, spadek, izolację oraz połączenia boczne.

Profil przyokienny powinien przylegać do czystej ramy, a jego siatka musi być prawidłowo włączona w warstwę zbrojoną. Izolacja nie może blokować odwodnień, okuć ani prowadnic. Na powierzchni płyt nie powinny pozostawać otwarte szczeliny wypełnione przypadkowo samą zaprawą.

Warto także potwierdzić, że zastosowane płyty, klej, siatka, profile, grunt i tynk należą do rozwiązania przewidzianego przez producenta systemu. Przy odbiorze pomocne są zdjęcia wykonane przed nałożeniem kolejnych warstw oraz dokumentacja materiałowa zachowana przez inwestora lub wykonawcę.
