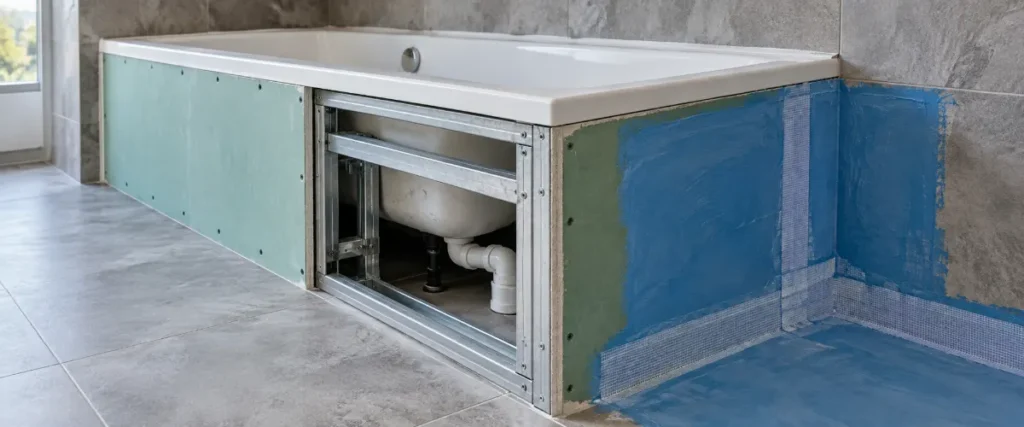

Obudowa wanny z płyty g-k: stelaż, rewizja i hydroizolacja

Obudowa wanny z płyty g-k może być trwałym podłożem pod płytki, ale tylko wtedy, gdy zostanie wykonana jako kompletny system do pomieszczeń wilgotnych lub mokrych. Sama zielona płyta nie wystarczy. Potrzebne są odpowiednio zabezpieczone profile i wkręty, systemowe spoinowanie, hydroizolacja podpłytkowa oraz dostęp do syfonu.

Kluczowa jest także właściwa kolejność prac. Najpierw ustawia się i podpiera wannę zgodnie z instrukcją producenta, następnie podłącza odpływ i wykonuje próbę szczelności. Dopiero później można budować ruszt i zamykać go płytami. Obudowa nie może zastępować nóg, ramy ani innych podpór wanny.

Czy obudowa wanny z płyty g-k jest bezpieczna?

Tak, producenci systemów suchej zabudowy przewidują wykonywanie obudów wanien z odpowiednio dobranych płyt. Nie oznacza to jednak, że każda płyta gipsowo-kartonowa nadaje się do takiego zastosowania. Zwykłej płyty nie należy montować w miejscu narażonym na zachlapanie i podwyższoną wilgotność. Impregnowana płyta typu H2, często nazywana GKBI lub zieloną płytą, ma ograniczoną chłonność, lecz nie jest wodoodporna.

Długotrwałe działanie wody może uszkodzić rdzeń i krawędzie płyty H2. Z tego powodu gotową obudowę zabezpiecza się hydroizolacją podpłytkową zgodną z wymaganiami producenta wybranego systemu. Ochrony wymagają nie tylko środkowe części płyt, ale również spoiny, narożniki, dolna krawędź zabudowy, styk z podłogą, przejścia instalacyjne i połączenie przy wannie.

Drugim warunkiem bezpieczeństwa jest oddzielenie funkcji wanny od funkcji obudowy. Wanna musi być stabilnie podparta na nogach, ramie, stelażu lub innych elementach wskazanych w jej instrukcji. Zabudowa z płyt jest podłożem pod okładzinę, a nie podporą przejmującą ciężar wanny, wody i kąpiącej się osoby.

Najważniejsza zasada: najpierw stabilna, wypoziomowana i szczelnie podłączona wanna, później ruszt, płyty, hydroizolacja oraz płytki. Zamknięcie niesprawdzonego odpływu może skończyć się rozbieraniem świeżo wykonanej obudowy.

Jaką płytę wybrać do obudowy wanny?

W typowej łazience można zastosować impregnowaną płytę H2/GKBI, pod warunkiem że jest częścią rozwiązania dopuszczonego do takiego zastosowania i zostanie zabezpieczona pełną hydroizolacją. Typowa grubość płyt używanych w systemach obudowy wanny wynosi 12,5 mm, ale ostateczny układ trzeba sprawdzić w aktualnej dokumentacji konkretnego produktu.

W systemowej instrukcji Knauf dotyczącej obudowy wanny przewidziano dwie warstwy płyt GKBI pod okładzinę ceramiczną. Połączenia drugiej warstwy są w tym rozwiązaniu przesunięte o 40 cm względem połączeń warstwy pierwszej. Podwójne płytowanie zwiększa sztywność podłoża i ogranicza ryzyko pękania spoin, ale nie można uznawać go za uniwersalny wymóg dla każdej płyty. Specjalne płyty do stref mokrych i płyty cementowe mogą mieć inne zasady montażu.

Przy intensywnym zalewaniu, używaniu wanny jako prysznica albo planowaniu cięższej okładziny bezpieczniejszym wyborem może być specjalna płyta do pomieszczeń mokrych lub płyta cementowa. Przykładami dostępnych technologii są Siniat Nida Hydro 12,5 mm, RIGIPS Glasroc X Ocean oraz Knauf AQUAPANEL Indoor. Nie są to produkty wzajemnie zamienne. Każdy wymaga właściwych profili, łączników, materiałów do spoinowania i sposobu uszczelnienia.

Najbezpieczniej korzystać z elementów jednego przebadanego systemu. Przypadkowe połączenie płyty jednego producenta, masy spoinowej innego, zwykłych wkrętów i dowolnej membrany może dać układ, za który żaden producent nie bierze odpowiedzialności. Szczególnie ważna jest odporność korozyjna profili i wkrętów. W wilgotnym środowisku nie powinno się stosować elementów bez odpowiedniego zabezpieczenia.

Jak wykonać sztywny stelaż?

Ruszt pod obudowę wanny najczęściej wykonuje się z profili C/U 50 mm. Gdy pod rantem pozostaje niewiele miejsca, w rozwiązaniach systemowych spotyka się również profile CD 60 i UD 27. Wybór zależy od geometrii wanny, dostępnej przestrzeni, liczby warstw płyty oraz obciążenia okładziną.

Profile prowadzące mocuje się do stabilnego podłoża, po wcześniejszym sprawdzeniu przebiegu rur i przewodów. Nie wolno wiercić w posadzce ani ścianie bez upewnienia się, że w miejscu mocowania nie znajduje się instalacja. Słupki trzeba rozmieścić tak, aby podpierały krawędzie płyt, narożniki oraz obramowanie rewizji.

W opisanym przez Knauf wariancie obudowy wanny pionowe słupki rozmieszcza się maksymalnie co 40 cm. Jest to parametr konkretnego rozwiązania producenta, a nie ogólna zasada wynikająca z normy dla wszystkich płyt g-k. Inny system, ciężka okładzina albo zakrzywiona obudowa mogą wymagać odmiennego rozstawu lub dodatkowych poprzeczek. Szczegóły tego przykładowego układu przedstawia instrukcja systemowa obudowy wanny Knauf.

Po skręceniu ruszt należy sprawdzić ręką. Elementy nie powinny wyraźnie uginać się ani przemieszczać pod umiarkowanym naciskiem. Wiotka konstrukcja przenosi ruch na płyty, klej i płytki, co sprzyja pękaniu spoin oraz odspajaniu elastycznego uszczelnienia przy wannie. Dodatkowe profile są potrzebne wokół klapy rewizyjnej, na końcach płyt oraz wszędzie tam, gdzie krawędź poszycia nie ma pewnego podparcia.

Jak zaplanować grubość zabudowy?

Linię rusztu wyznacza się od docelowej powierzchni płytek, a nie tylko od rantu wanny lub krawędzi profilu. W obliczeniu trzeba uwzględnić profil, jedną albo dwie warstwy płyty, hydroizolację, klej i okładzinę. Dwie płyty o grubości 12,5 mm tworzą warstwę 25 mm jeszcze przed doliczeniem kleju oraz płytki.

Gotowa powierzchnia okładziny jest najczęściej licowana z rantem wanny albo nieznacznie cofnięta, zależnie od kształtu konkretnego modelu. Układ powinien ograniczać możliwość spływania wody za obudowę i pozwalać na prawidłowe wykonanie elastycznego styku. Nie istnieje jeden właściwy wymiar dla wszystkich wanien, ponieważ ranty wanien akrylowych, stalowych i wykonanych z kompozytu różnią się szerokością oraz profilem.

Przed przykręceniem profili warto przygotować próbkę z płyty i płytki oraz uwzględnić planowaną grubość kleju. Przyłożenie takiego szablonu do rantu pozwala ocenić rzeczywiste położenie gotowego lica. Na tym samym etapie trzeba wyznaczyć otwór rewizyjny. Jeśli słupek znajdzie się przed syfonem, późniejsze wyjęcie odpływu może okazać się niemożliwe.

Trzeba również rozstrzygnąć sposób wykończenia dolnej krawędzi płyty. Nie powinna ona tworzyć niezabezpieczonego miejsca, które będzie podciągało wodę z mokrej posadzki. Szczelinę, taśmę uszczelniającą i połączenie hydroizolacji z podłogą wykonuje się zgodnie z dokumentacją zastosowanego systemu.

Jak zaplanować rewizję przy syfonie?

Rewizja jest niezbędna, ponieważ nawet szczelnie zamontowany syfon może wymagać czyszczenia, dokręcenia lub wymiany. Otwór powinien umożliwiać nie tylko obejrzenie odpływu, ale także wsunięcie dłoni i narzędzia, odkręcenie nakrętek oraz wyjęcie korpusu syfonu.

Nie ma jednego uniwersalnego wymiaru rewizji. Wielkość i położenie otworu zależą od budowy odpływu, kierunku odkręcania elementów oraz odległości syfonu od powierzchni obudowy. Rozmiar trzeba ustalić przy rzeczywiście zamontowanej wannie, zanim zostaną rozmieszczone słupki rusztu.

Najprostszym rozwiązaniem jest gotowa klapa rewizyjna. Bardziej dyskretny może być wyjmowany panel pokryty płytką i osadzony na przeznaczonych do tego magnesach. Panel nie może być przyklejony na stałe ani zablokowany fugą na całym obwodzie, jeżeli jego wyjęcie wymagałoby uszkodzenia okładziny.

Przed zamknięciem stelaża warto przeprowadzić próbę dostępu. Trzeba sprawdzić, czy przez planowany otwór da się chwycić syfon, odkręcić jego elementy i wyjąć je bez przecinania profilu. Mały otwór umieszczony obok odpływu może wyglądać estetycznie, lecz podczas awarii będzie bezużyteczny.

Obudowa wanny z płyty g-k krok po kroku

1. Zapoznaj się z instrukcjami. Sprawdź wymagania producenta wanny, płyty, profili, materiałów do spoinowania, hydroizolacji, kleju i okładziny. Upewnij się, że materiały mogą tworzyć jeden zgodny układ.
2. Ustaw i podeprzyj wannę. Zamontuj nogi, ramę, listwy przyścienne lub inne podpory przewidziane przez producenta. Wypoziomuj wannę i sprawdź jej stabilność również po napełnieniu wodą.
3. Podłącz odpływ i przelew. Ułóż syfon tak, aby jego elementy serwisowe były dostępne przez przyszłą rewizję. Nie opieraj rur na prowizorycznych podkładkach.
4. Wykonaj próbę szczelności. Napełnij wannę, sprawdź odpływ i przelew, a następnie spuść wodę, obserwując wszystkie połączenia. Każdą nieszczelność usuń przed rozpoczęciem zabudowy.
5. Wyznacz gotowe lico. Uwzględnij profile, wszystkie warstwy płyt, hydroizolację, klej i płytkę. Sprawdź ułożenie próbki względem rantu wanny.
6. Rozplanuj rewizję. Dopasuj jej położenie do syfonu i pozostaw miejsce potrzebne do odkręcenia oraz wyjęcia odpływu. Zaplanuj profile obramowujące otwór.
7. Zamocuj profile. Dobierz mocowania do rodzaju podłoża i sprawdź przebieg ukrytych instalacji. Zastosuj rozstaw słupków oraz poprzeczek wymagany przez wybrany system.
8. Sprawdź sztywność rusztu. Dodaj wzmocnienia przy krawędziach płyt, rewizji i miejscach obciążonych. Stelaż nie może przenosić ciężaru samej wanny.
9. Przykręć płyty. Użyj systemowych wkrętów odpornych na warunki panujące w łazience. Zachowaj wymagany rozstaw łączników, układ krawędzi i liczbę warstw.
10. Przesuń spoiny kolejnej warstwy. Przy płytowaniu dwuwarstwowym nie umieszczaj połączeń obu warstw w tych samych miejscach. Wielkość przesunięcia przyjmij z instrukcji systemu.
11. Wykonaj spoinowanie. Użyj masy i taśmy przewidzianej do wybranej płyty. Zabezpiecz spoiny, naroża oraz łby wkrętów. Przypadkowa gładź gipsowa nie zastępuje materiału systemowego.
12. Nałóż hydroizolację. Zabezpiecz całą wymaganą powierzchnię, narożniki, styk z podłogą, okolice rewizji i przejścia instalacyjne. Przestrzegaj liczby warstw, grubości i czasu schnięcia podanych w karcie produktu.
13. Przyklej okładzinę. Zastosuj klej dopuszczony na dane podłoże i hydroizolację. Nie przekraczaj dopuszczalnej masy okładziny określonej dla systemu.
14. Wykonaj połączenia elastyczne. Styk okładziny z wanną oraz połączenie obudowy z podłogą uszczelnij trwale elastycznym materiałem sanitarnym kompatybilnym z sąsiednimi powierzchniami.

Jak wykonać hydroizolację obudowy?

Hydroizolacja podpłytkowa nie jest jedynie warstwą potocznie nazywanej folii w płynie. Kompletny układ obejmuje powłokę uszczelniającą, taśmy w narożach i na styku z podłogą oraz mankiety przy przejściach rur. Elementy powinny pochodzić z jednego systemu lub być wyraźnie dopuszczone do wspólnego stosowania.

Przed uszczelnianiem podłoże musi być stabilne, czyste i przygotowane zgodnie z kartą membrany. Spoiny powinny być związane i wyschnięte. Jeżeli producent wymaga gruntowania, należy zastosować wskazany preparat. Nie powinno się układać płytek na wilgotnej powłoce ani skracać przerw technologicznych.

Taśmy uszczelniające zatapia się w narożach, przy podłodze oraz w innych połączeniach wskazanych przez producenta systemu. Przy rurach stosuje się odpowiednie mankiety. Szczególnej uwagi wymaga styk zabudowy z wanną. Sposób połączenia hydroizolacji z rantem należy wykonać zgodnie z instrukcją systemu, a widoczną szczelinę po ułożeniu płytek zamknąć elastycznym uszczelniaczem sanitarnym.

Przykładowy system Mapegum WPS przewiduje dwie warstwy powłoki o łącznej grubości co najmniej 0,8 mm oraz zastosowanie taśm w połączeniach i narożach. Tego parametru nie należy przenosić na produkty innych producentów. Wymagana liczba warstw, ich grubość, zużycie i czas schnięcia zawsze wynikają z aktualnej karty używanej membrany.

Sztywna fuga nie nadaje się do wypełnienia szczeliny między wanną a płytkami. Wanna nieznacznie zmienia położenie pod wpływem ciężaru wody, użytkownika i temperatury. Połączenie powinno więc pozostać elastyczne. Uszczelniacz nakłada się na czyste i suche powierzchnie, zgodnie z wymaganiami jego producenta.

Wanny narożne, ciężkie okładziny i hydromasaż

Obudowa wanny narożnej lub zaokrąglonej

Ruszt wanny zaokrąglonej musi dokładnie odwzorowywać jej kształt. Można zastosować nacinany profil U oraz gęściej rozmieszczone elementy pionowe. Próba mocnego wygięcia standardowej płyty o grubości 12,5 mm na małym promieniu może doprowadzić do pęknięcia rdzenia i osłabienia podłoża.

Przy małym promieniu praktyczniejsza bywa cienka płyta przeznaczona do gięcia lub gotowa płyta budowlana dopuszczona do stref mokrych. Promień gięcia, liczbę warstw i sposób mocowania trzeba sprawdzić w dokumentacji konkretnego wyrobu.

Ciężki gres, kamień i półki

Ciężka okładzina zwiększa obciążenie płyty i rusztu. Dotyczy to zwłaszcza kamienia naturalnego, grubych płyt gresowych oraz półek opartych na obudowie. Samo dołożenie drugiej warstwy dowolnej płyty nie gwarantuje odpowiedniej nośności. Trzeba sprawdzić dopuszczalny ciężar okładziny, rozstaw profili, rodzaj łączników i wymagane podparcie krawędzi.

Wanna z hydromasażem

Obudowa wanny z hydromasażem musi zapewniać dostęp do pompy, przewodów i elementów sterujących. Może również wymagać otworów wentylacyjnych o wielkości określonej przez producenta urządzenia. Nie wolno zamykać wyposażenia w szczelnej skrzyni bez sprawdzenia wymagań dotyczących chłodzenia i serwisu.

Jeżeli przy wannie znajdują się przewody, gniazda lub urządzenia elektryczne, ich położenie i zabezpieczenie powinien ocenić elektryk z odpowiednimi kwalifikacjami. Przenoszenie instalacji elektrycznej w sąsiedztwie wanny nie jest właściwym zakresem samodzielnych prac.

GKBI, płyta mokra czy cementowa?

Wybór materiału powinien wynikać z intensywności użytkowania, ryzyka bezpośredniego zalewania, rodzaju okładziny i wymagań producenta systemu. Cena samej płyty nie powinna być jedynym kryterium, ponieważ znacznie droższa jest naprawa gotowej obudowy po zawilgoceniu lub awarii odpływu.

Samodzielny montaż jest możliwy, jeśli wanna jest stabilna, odpływ nie wymaga przeróbki, a dokumentacja wybranego systemu jednoznacznie określa układ profili, płyt, spoinowania i hydroizolacji. Fachowca warto wezwać, gdy wanna ugina się, syfon przecieka, odpływ jest trudno dostępny albo konieczna jest ingerencja w instalację wodną.

Pomoc specjalisty jest również wskazana przy ciężkim kamieniu, nietypowych półkach, śladach pleśni lub zawilgocenia oraz przy wannie z hydromasażem. Instalację elektryczną w strefie wanny powinien sprawdzać i wykonywać uprawniony elektryk. Zabudowy nie należy zamykać, dopóki źródło wilgoci nie zostanie rozpoznane i usunięte.

Najczęstsze błędy wykonawcze

• Użycie zwykłej płyty g-k. Standardowa płyta nie jest przeznaczona do miejsca narażonego na zachlapanie i podwyższoną wilgotność.
• Traktowanie zielonej płyty jako wodoodpornej. Impregnacja ogranicza chłonność, ale nie zastępuje hydroizolacji.
• Oparcie wanny na obudowie. Ruszt i płyty nie powinny przejmować ciężaru wanny ani użytkownika.
• Zamknięcie odpływu bez próby szczelności. Nieszczelność wykryta po ułożeniu płytek oznacza kosztowny demontaż.
• Zbyt mała rewizja. Otwór pozwalający jedynie zobaczyć syfon nie zapewnia możliwości jego wymiany.
• Pominięcie pełnej grubości warstw. Trasowanie tylko od profilu prowadzi do wysunięcia płytki przed rant lub powstania trudnej do uszczelnienia szczeliny.
• Wiotki ruszt. Zbyt duże odstępy, brak poprzeczek i niepodparte krawędzie sprzyjają pękaniu okładziny.
• Brak taśm i mankietów. Sama płynna powłoka nie zabezpiecza prawidłowo naroży i przejść instalacyjnych.
• Łączenie przypadkowych materiałów. Płyta, masa, wkręty i hydroizolacja powinny tworzyć zgodny układ.
• Sztywna fuga przy wannie. Pracujące połączenie wymaga trwale elastycznego uszczelniacza.
