Obudowa wanny z płytek: format, fugi i narożniki

Obudowa wanny z płytek wygląda spójnie z łazienką tylko wtedy, gdy format okładziny, przebieg fug, narożniki i dostęp do syfonu zostaną zaplanowane przed wykonaniem frontu. Sam wybór efektownego gresu nie wystarczy. Przypadkowe docinki, źle umieszczona rewizja albo fuga cementowa na styku z wanną mogą zepsuć wygląd i utrudnić późniejszą naprawę instalacji.

Ten poradnik skupia się na projektowaniu okładziny: wyborze formatu, rozplanowaniu podziałów, wkomponowaniu klapy rewizyjnej oraz wykończeniu łuków, półek i narożników. Wyjaśnia również najważniejsze warunki techniczne, które trzeba spełnić, zanim rozpocznie się klejenie płytek.

Co musi znaleźć się pod płytkami?

Płytki nie tworzą konstrukcji obudowy i nie mogą podpierać wanny. Potrzebują równego, stabilnego i odpowiedniego do wilgotnej strefy podłoża. Sama wanna powinna być wcześniej wypoziomowana oraz zamocowana na nóżkach, ramie albo nośniku wskazanym w instrukcji producenta. Jeżeli misa ugina się lub przesuwa pod obciążeniem, nie należy maskować tego sztywnym frontem.

Podłożem pod okładzinę może być ruszt metalowy z systemową płytą dopuszczoną do danego zastosowania, płyta budowlana z rdzeniem XPS, obudowa murowana z bloczków albo prefabrykowany panel podpłytkowy dobrany do kształtu wanny. Każde rozwiązanie ma inną grubość, sposób mocowania i wymagania dotyczące uszczelnienia. Nie można zakładać, że dowolna impregnowana płyta gipsowa będzie odpowiednia tylko dlatego, że ma zwiększoną odporność na wilgoć.

Płaszczyznę konstrukcji wyznacza się od docelowego lica okładziny. Trzeba uwzględnić grubość płyty lub bloczka, wymagane warstwy przygotowawcze, hydroizolację, klej oraz rzeczywistą grubość płytki. Nie istnieje jedno uniwersalne cofnięcie obudowy. Innego miejsca wymaga cienka mozaika, innego gruby gres, a jeszcze innego zestawienie dwóch materiałów na jednym froncie.

Różnicy kilku milimetrów nie należy bezkrytycznie wyrównywać grubszą warstwą kleju. Dopuszczalna grubość zaprawy wynika z jej karty technicznej. Jeżeli na obudowie mają spotkać się gres i mozaika, różnicę poziomów najlepiej przewidzieć już w podłożu albo zastosować rozwiązanie zalecane dla konkretnego systemu.

Przed zamknięciem frontu trzeba sprawdzić odpływ, przelew i pozostałe połączenia. Wannę należy napełnić, obserwować instalację pod obciążeniem, a następnie opróżnić i ponownie skontrolować wszystkie złącza. Dopiero pozytywny wynik takiej próby pozwala przejść do wykonania stałej obudowy.

Jaki format płytek wybrać na front i łuk?

Na prostym i odpowiednio sztywnym froncie można układać zarówno małe płytki, jak i większy gres. O wyborze nie powinien decydować wyłącznie wygląd. Trzeba uwzględnić wysokość i długość widocznej płaszczyzny, położenie syfonu, wielkość rewizji, szerokość narożników oraz możliwości obróbki materiału.

Przed zakupem należy zmierzyć front od gotowej podłogi do miejsca zakończenia okładziny przy wannie. Potrzebny jest również pomiar długości między gotowymi narożnikami. Do obliczeń przyjmuje się rzeczywisty wymiar płytki z wybranej partii i planowaną szerokość spoiny, a nie sam format handlowy podany na opakowaniu. Płytka oznaczona jako 60 × 60 cm może mieć wymiar produkcyjny różniący się od wartości nominalnej.

Duży format ogranicza liczbę fug i może dać spokojną, jednolitą powierzchnię, ale stawia większe wymagania podłożu oraz wykonawcy. Kłopot pojawia się zwłaszcza wtedy, gdy w środku jednej dużej płyty musi powstać otwierana rewizja. Ciężka klapa wymaga odpowiednio sztywnego podparcia i pewnego systemu mocowania. Precyzyjne wykonanie otworu bez wyszczerbień również może być trudne bez właściwego sprzętu.

Mniejszy format ułatwia dopasowanie okładziny do wysokości frontu i granic rewizji. Większa liczba fug oznacza jednak więcej podziałów, które trzeba równo poprowadzić. Przy płytkach rektyfikowanych nie należy samodzielnie zakładać minimalnej szerokości spoiny. Powinna być zgodna z zaleceniami producenta okładziny, kleju i fugi.

Na łuku praktyczniejsza jest mozaika lub drobna ceramika. Małe elementy lepiej odwzorowują krzywiznę i nie wymagają wymuszania kształtu sztywnej płytki. Podłoże również musi być przystosowane do łuku. Stosuje się między innymi fabrycznie nacinane płyty podpłytkowe lub prefabrykowane elementy dopasowane do konkretnego rodzaju wanny.

Mozaikę przed klejeniem warto rozłożyć na sucho. Trzeba sprawdzić, czy odstępy między sąsiednimi arkuszami odpowiadają spoinom między kostkami. W przeciwnym razie po zafugowaniu będzie widoczna regularna siatka arkuszy. Mozaika szklana może wymagać białego kleju, natomiast kamień naturalny zaprawy ograniczającej ryzyko przebarwień. Klej powinien być dobrany równocześnie do podłoża, formatu oraz rodzaju okładziny.

Jak rozplanować fugi i docinki?

Układ płytek trzeba narysować przed ustawieniem ostatecznej płaszczyzny frontu i wykonaniem ramki rewizyjnej. Na szkicu powinny znaleźć się: gotowa podłoga, dolna krawędź rantu, oba narożniki, półki, krawędzie klapy oraz wszystkie miejsca zmiany materiału. Dopiero taki widok pozwala ocenić szerokość docinek.

Na prostym froncie zwykle dobrze wygląda układ symetryczny. W osi wanny można umieścić środek płytki albo fugę. Oba warianty należy przeliczyć, ponieważ ustawienie pełnego elementu w centrum może pozostawić przy narożnikach bardzo wąskie paski. Korzystniejszy jest układ, który daje szersze i możliwie zbliżone docinki po obu stronach.

Nie ma jednej wymaganej szerokości skrajnego elementu, ale paski o szerokości kilku centymetrów są trudne do estetycznego przecięcia i łatwiej je uszkodzić. Jeżeli z obliczeń wychodzi taka docinka, można przesunąć osie, zmienić orientację płytki, zastosować inny format albo świadomie wprowadzić szerszy podział przy narożniku.

Kontynuacja fug ze ściany lub podłogi porządkuje wnętrze, lecz nie powinna odbywać się za wszelką cenę. Jeżeli przedłużenie spoiny podłogowej prowadzi do powstania wąskiego paska przy końcu wanny, front można potraktować jako osobną płaszczyznę. Ważniejsza jest czytelna kompozycja całej obudowy niż mechaniczne przedłużenie każdej linii.

Przy płytkach z rysunkiem drewna, marmuru lub betonu należy sprawdzić nie tylko docinki, lecz także kierunek wzoru. Wszystkie elementy warto rozłożyć na sucho, ustalić ich kolejność i oznaczyć od strony montażowej. Powtarzające się żyły albo nagle odwrócona grafika mogą być bardziej widoczne niż niewielka różnica szerokości fug.

• Zmierz każdą widoczną płaszczyznę po ustaleniu poziomu wanny i podłogi.
• Sprawdź rzeczywisty wymiar płytek z docelowej partii.
• Dodaj do obliczeń szerokość wszystkich fug.
• Porównaj układ z płytką na osi oraz z fugą na osi.
• Zaznacz granice rewizji i kierunek jej otwierania.
• Sprawdź docinki przy rancie, podłodze i obu narożnikach.
• Ustal kolejność elementów z wyraźnym rysunkiem powierzchni.

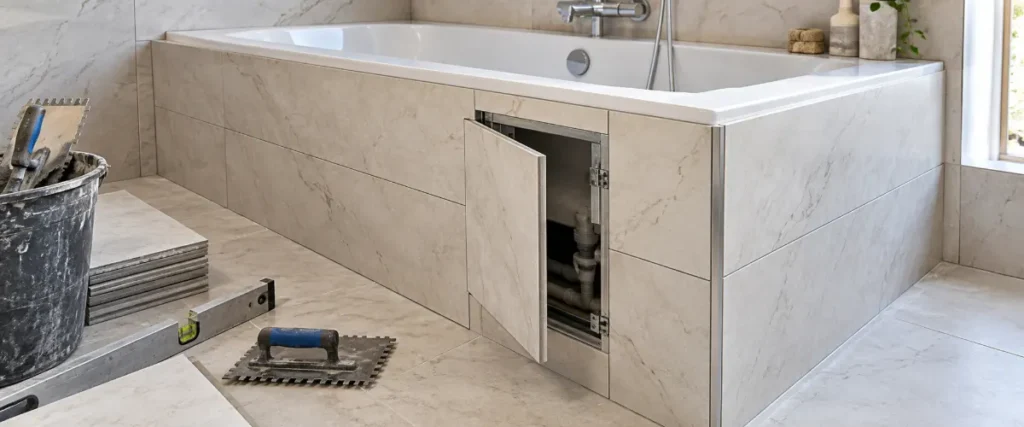

Jak wkomponować rewizję w okładzinę?

Stała obudowa musi zapewniać dostęp do syfonu, odpływu, przelewu i połączeń, które mogą wymagać czyszczenia, regulacji albo wymiany. Rewizja nie może być tylko otworem do zajrzenia latarką. Powinna pozwalać na włożenie dłoni, użycie narzędzia i wyjęcie elementu instalacji.

Popularny wymiar 20 × 20 cm nie jest uniwersalnym minimum. Taka klapa może wystarczyć przy płytkim syfonie zamontowanym blisko frontu, ale będzie za mała, jeśli odpływ znajduje się głębiej, przelew ma cięgno albo podejście kanalizacyjne wymaga demontażu. Rozmiar otworu trzeba ustalić na podstawie konkretnej instalacji.

Najprostsza kontrola polega na wykonaniu próby przed zamknięciem konstrukcji. Przez planowany otwór należy dosięgnąć wszystkich połączeń i sprawdzić, czy możliwe byłoby odkręcenie oraz wyjęcie syfonu. Trzeba przy tym uwzględnić nie tylko wielkość samego otworu, ale również wolną przestrzeń przed nim. Klapy nie należy umieszczać tam, gdzie jej otwarcie zablokuje miska WC, szafka albo inne stałe wyposażenie.

Estetycznym rozwiązaniem jest rewizja pod płytkę mocowana na magnesach lub osadzona w przeznaczonej do tego ramce. Jej krawędzie najlepiej zgrać z fugami. Konstrukcja musi przenieść masę płytki i pozostać sztywna podczas otwierania. Elementy metalowe powinny być przystosowane do wilgotnego środowiska.

Nie należy trwale zamykać obrysu klapy fugą cementową. Sposób wykończenia szczeliny powinien umożliwiać ponowne otwarcie bez uszkodzenia sąsiedniej okładziny. Przed fugowaniem i uszczelnianiem trzeba kilka razy otworzyć rewizję, sprawdzając, czy nie zahacza o rant, podłogę, profil narożny ani sąsiednią płytkę.

Jak wykończyć narożniki, rant i półkę?

Profil czy narożnik cięty pod kątem 45°?

Zewnętrzny narożnik można zabezpieczyć profilem albo wykonać z płytek zeszlifowanych pod kątem 45°. Profil aluminiowy lub ze stali nierdzewnej chroni krawędź przed uderzeniem i zwykle jest rozsądnym wyborem w intensywnie użytkowanej łazience. Jego rozmiar dobiera się do grubości płytki i zaleceń producenta profilu. Zbyt niski odsłoni krawędź gresu, a zbyt wysoki utworzy wystający próg.

Cięcie pod kątem pozwala zachować jednolity wygląd okładziny, szczególnie przy gresie imitującym kamień. Wymaga jednak precyzyjnej przecinarki, równego szlifowania oraz doświadczenia. Krawędzi nie powinno się ścieniać do ostrego, kruchego zakończenia, ponieważ łatwo ją wyszczerbić podczas montażu i użytkowania. Takie wykończenie lepiej powierzyć glazurnikowi, zwłaszcza przy twardym gresie lub drogich płytach.

Połączenie okładziny z wanną

Styk płytki z wanną jest połączeniem różnych materiałów, które mogą nieznacznie pracować pod wpływem obciążenia i temperatury. Nie wypełnia się go fugą cementową. Należy zastosować trwale elastyczny uszczelniacz zgodny z materiałem wanny i okładziny. W zależności od budowy szczeliny system może przewidywać również sznur dylatacyjny.

Nie wolno dobierać szerokości szczeliny na podstawie przypadkowej, uniwersalnej wartości. Niektóre obudowy prefabrykowane są osadzane pod rantem, inne wymagają określonego połączenia elastycznego. Detal trzeba wykonać zgodnie z instrukcjami użytych elementów. Przykłady poprawnych rozwiązań połączeń przy wannie można znaleźć w rysunkach technicznych Mapei.

Półki i przejścia instalacyjne

Górna półka powinna ograniczać zaleganie wody i kierować ją w stronę misy, a nie ku ścianie lub zewnętrznej krawędzi. Jeżeli jej geometria powoduje powstawanie zastoin, nawet starannie wykonana fuga będzie stale obciążona wilgocią. Na wąskiej półce warto ograniczyć liczbę spoin i, jeżeli pozwala na to format, wykonać powierzchnię z jednego elementu.

Szczególnej uwagi wymagają bateria nawannowa i inne przejścia instalacyjne. Hydroizolacja musi być wyprowadzona zgodnie z rozwiązaniem systemowym, a połączenia wymagające obsługi powinny pozostać dostępne. Nie należy zakładać, że warstwa silikonu na powierzchni zastąpi właściwe uszczelnienie pod płytkami.

Fuga, także epoksydowa, nie jest hydroizolacją. Podłoże wymagające uszczelnienia należy przygotować przy użyciu kompatybilnego systemu obejmującego grunt, hydroizolację podpłytkową, taśmy lub narożniki oraz odpowiedni klej. Liczbę warstw, zużycie i czas schnięcia odczytuje się z dokumentacji konkretnego produktu. Nie należy przypadkowo łączyć gruntów, mas, taśm i klejów różnych producentów, jeśli ich kompatybilność nie została potwierdzona.

Projektowanie obudowy wanny z płytek krok po kroku

1. Sprawdź stabilność wanny. Misa musi być wypoziomowana i podparta zgodnie z instrukcją producenta. Jeżeli ugina się albo przesuwa, najpierw trzeba poprawić jej montaż.
2. Skontroluj instalację. Sprawdź położenie syfonu, przelewu i podejścia kanalizacyjnego. Ustal, które połączenia mogą wymagać późniejszego czyszczenia lub wymiany.
3. Wykonaj próbę szczelności. Napełnij wannę, obejrzyj połączenia pod obciążeniem, a następnie obserwuj je podczas opróżniania. Nie zamykaj obudowy, jeśli pojawia się wilgoć.
4. Zmierz widoczne płaszczyzny. Zanotuj wysokość frontu, jego długość, szerokość półek, promień łuku i położenie narożników. Uwzględnij poziom gotowej podłogi.
5. Wybierz okładzinę. Sprawdź rzeczywisty wymiar, grubość i kierunek wzoru. Ustal, czy format można sensownie pogodzić z wymiarem rewizji.
6. Rozrysuj podział płytek. Porównaj wariant z płytką na osi i z fugą na osi. Wyeliminuj przypadkowe wąskie paski przy rancie, podłodze oraz narożnikach.
7. Zaprojektuj rewizję. Dopasuj jej wielkość do instalacji, a krawędzie w miarę możliwości zgraj z fugami. Sprawdź tor otwierania klapy i przestrzeń potrzebną do pracy narzędziem.
8. Wyznacz docelowe lico. Od gotowej powierzchni odejmij grubość płytki, przewidzianej warstwy kleju i całego podłoża. Uwzględnij wymagane warstwy uszczelniające zgodnie z systemem.
9. Wykonaj stabilne podłoże. Zastosuj rozwiązanie dopuszczone do danego rodzaju zabudowy i wilgotnej strefy. Nie zastępuj nim nóżek, ramy ani nośnika wanny.
10. Uszczelnij wymagane powierzchnie i detale. Przygotuj podłoże, wykonaj hydroizolację i zabezpiecz naroża oraz przejścia zgodnie z kartami technicznymi użytych produktów.
11. Przymierz płytki na sucho. Zweryfikuj docinki, przebieg wzoru, położenie profili i działanie rewizji. To ostatni moment na korektę bez zrywania przyklejonej okładziny.
12. Przyklej i zafuguj okładzinę. Użyj kleju odpowiedniego do podłoża, formatu i rodzaju płytki. Połączenia pracujące pozostaw do wykończenia materiałem elastycznym.
13. Uszczelnij styk z wanną. Wykonaj spoinę zgodnie z instrukcją systemu, na czystych i przygotowanych powierzchniach. Nie zastępuj jej fugą cementową.
14. Sprawdź dostęp serwisowy. Po zakończeniu prac otwórz rewizję i upewnij się, że można dosięgnąć syfonu, przelewu i połączeń bez uszkadzania okładziny.

Które rozwiązanie wybrać?

Najpierw należy wybrać rozwiązanie zapewniające stabilność, szczelność i dostęp serwisowy, a dopiero później oceniać wygląd. Efektowny narożnik cięty pod kątem nie będzie dobrą decyzją, jeśli krawędź znajduje się w przejściu i jest regularnie narażona na uderzenia. Podobnie duża płyta nie jest korzystna, gdy zmusza do wykonania ciężkiej, nieporęcznej rewizji.

Kiedy można pracować samodzielnie, a kiedy wezwać fachowca?

Samodzielne zaprojektowanie i ułożenie okładziny można rozważyć przy prostej wannie, stabilnym podłożu, typowej ceramice i łatwo dostępnym syfonie. Potrzebne są jednak umiejętności dokładnego pomiaru, cięcia płytek oraz stosowania kompletnego systemu hydroizolacyjnego. Osoba wykonująca pracę musi też umieć ocenić, czy klapa rewizyjna rzeczywiście pozwoli na demontaż instalacji.

Fachowiec jest wskazany, gdy wanna ugina się albo nie ma kompletnego podparcia, odpływ przecieka, elementy instalacji są skorodowane lub podejście kanalizacyjne ma problem ze spadkiem. Pomocy wymaga także skomplikowany łuk, wielkoformatowy gres, rozbudowane półki, narożniki cięte pod kątem oraz bateria nawannowa z połączeniami ukrytymi pod okładziną.

Nie należy rozpoczynać prac na podłożu zawilgoconym, zagrzybionym lub pokrytym odspajającymi się płytkami. Najpierw trzeba usunąć przyczynę wilgoci i naprawić podłoże. Jeżeli wewnątrz obudowy mają znaleźć się przewody, oświetlenie lub zasilacz, instalację elektryczną powinien zaprojektować i wykonać elektryk z odpowiednimi kwalifikacjami.

Podczas cięcia gresu, płyt cementowych i materiałów mineralnych potrzebne są okulary, ochrona słuchu oraz skuteczne ograniczenie pyłu. Cięcie na mokro zmniejsza zapylenie, ale wymaga użycia sprzętu zgodnie z jego instrukcją i zachowania zasad bezpieczeństwa związanych z zasilaniem elektrycznym.
