Na jakiej wysokości ustawić stelaż WC przed wylewką?

Na jakiej wysokości ustawić stelaż WC?

Ramę należy ustawić tak, aby po wykonaniu wszystkich warstw podłogi miska i deska znalazły się na zaplanowanym poziomie. Dla standardowej domowej toalety można przyjąć orientacyjnie:

• około 40-42 cm do górnej krawędzi ceramiki;
• około 42-45 cm do górnej powierzchni deski;
• 46-48 cm do góry deski w toalecie dostępnej dla dorosłych i osób powyżej 12 lat.

Ostatni zakres jest wytyczną dotyczącą dostępności, a nie uniwersalnym standardem dla każdej łazienki. Nie należy też traktować wartości 40, 42 ani 45 cm jako jednego obowiązkowego wymiaru wynikającego z przepisów. W domu liczy się wygodna pozycja użytkowników, stabilne podparcie stóp oraz możliwość swobodnego siadania i wstawania.

Wysokość konstrukcyjna ramy nie jest wysokością WC. Stelaż określany jako 112 cm ma po prawidłowym ustawieniu około 112 cm od gotowej posadzki do górnej krawędzi konstrukcji, lecz miska nadal znajduje się znacznie niżej. Niski stelaż także może pozwalać na zawieszenie ceramiki na standardowym poziomie. Zmienia się przede wszystkim wysokość zbiornika i położenie przycisku.

Nie warto zaczynać montażu od przyjęcia, że szpilki mają znajdować się zawsze 32 lub 33 cm nad podłogą. Dwie miski zawieszone na tej samej osi mocowań mogą mieć górny rant na różnych wysokościach. Decyduje odległość między otworami montażowymi a górną krawędzią konkretnego modelu ceramiki.

Jak wyznaczyć poziom gotowej posadzki?

Wszystkie pomiary wykonuje się od górnej powierzchni przyszłej podłogi. Jeżeli w łazience nie ma jeszcze jastrychu ani płytek, trzeba uwzględnić pełny układ warstw przewidziany w projekcie. Mogą to być między innymi warstwa wyrównawcza, izolacja, ogrzewanie podłogowe, jastrych, hydroizolacja podpłytkowa, klej i okładzina.

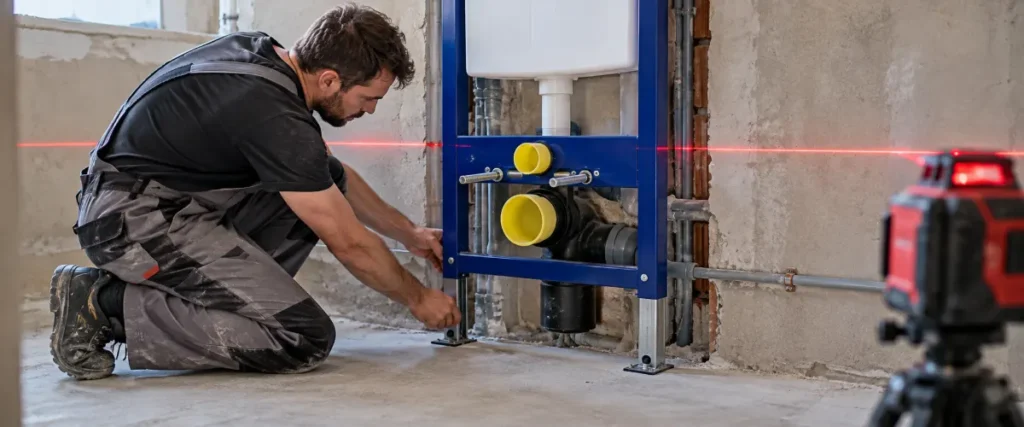

Najbezpieczniej wyznaczyć na ścianie trwałą linię odpowiadającą poziomowi gotowej posadzki. Można przenieść ją niwelatorem lub laserem z reperu wysokościowego albo z sąsiedniego pomieszczenia, o ile jego poziom jest już pewny. Od tej linii mierzy się położenie znacznika kontrolnego ramy, szpilek, odpływu i planowanej górnej krawędzi miski.

Przykładowo, gdy gotowa podłoga ma znaleźć się 8 cm nad stropem, szpilki umieszczone 33 cm nad stropem będą po wykończeniu podłogi tylko 25 cm nad posadzką. Sama wartość 33 cm może więc wyglądać prawidłowo na etapie montażu, ale będzie błędna, jeśli zastosowano niewłaściwy punkt odniesienia.

Co oznacza znacznik „1 m” na ramie?

W wielu stelażach znajduje się fabryczna linia kontrolna oznaczona jako „1 m”. Po wyregulowaniu konstrukcji taki znacznik powinien znaleźć się 100 cm nad poziomem gotowej posadzki. Ułatwia to ustawienie ramy jeszcze przed wykonaniem wylewki.

Nie jest to jednak zasada wspólna dla każdego produktu. Rama może mieć inne oznaczenia, inny zakres regulacji nóg albo odmienny sposób wyznaczania poziomu. Wiążący pozostaje rysunek montażowy przypisany do konkretnego modelu i numeru katalogowego. Nie wolno zakładać, że znacznik na dowolnym stelażu zawsze oznacza to samo.

Jak ustawić stelaż WC krok po kroku?

Prawidłowa kolejność prac pozwala wykryć kolizję z odpływem, parapetem lub przyszłą podłogą przed wykonaniem zabudowy. Montażu nie powinno się zaczynać od przypadkowego przykręcenia ramy do ściany.

1. Ustal poziom gotowej posadzki. Sprawdź projekt podłogi, zsumuj niewykonane warstwy i zaznacz ich górny poziom na ścianie.
2. Wybierz konkretną miskę i deskę. Potrzebny jest rysunek techniczny ceramiki, a nie tylko nazwa lub fotografia produktu. Sprawdź też grubość deski.
3. Ustal docelową wysokość siedziska. W standardowej łazience punktem wyjścia może być około 42-45 cm do góry deski. Wymiar warto dopasować do osób, które będą regularnie korzystać z toalety.
4. Przeczytaj instrukcję ramy. Sprawdź sposób użycia znacznika kontrolnego, zakres regulacji nóg, dopuszczalny rozstaw szpilek, położenie kolana odpływowego i wymagania dotyczące kotwienia.
5. Wyznacz wysokość osi szpilek. Oblicz ją na podstawie planowanego poziomu rantu i odległości od osi otworów do górnej krawędzi miski.
6. Ustaw konstrukcję. Wyreguluj nogi, sprawdź poziom górnej belki oraz pion obu boków. Rama nie może być skręcona ani przechylona.
7. Dopasuj odpływ. Kolano powinno pracować w zakresie przewidzianym przez producenta. Nie należy podnosić całej ramy tylko po to, aby zamaskować błędnie przygotowane podejście kanalizacyjne.
8. Zakotw stelaż. Zastosuj mocowania odpowiednie do podłoża i danego systemu. Po dokręceniu ponownie skontroluj poziom, pion oraz wysokość punktów kontrolnych.
9. Podłącz instalację i sprawdź szczelność. Skontroluj dopływ wody, zawór, zbiornik, króciec spłukujący oraz połączenie odpływowe przed zamknięciem konstrukcji.
10. Wykonaj przymiarkę miski. Jeżeli instrukcja i etap prac na to pozwalają, tymczasowo zawieś ceramikę z deską lub dokładnie odwzoruj jej położenie. Sprawdź wygodę siadania i podparcie stóp.
11. Dopiero potem wykonaj zabudowę. Zachowaj otwór serwisowy przycisku i zastosuj układ płyt, profili oraz mocowań wymagany przez producenta systemu.

Przymiarka ma szczególne znaczenie w łazience używanej przez osoby bardzo wysokie, niskie lub mające trudności z poruszaniem się. W pomieszczeniu wspólnym potrzebny jest rozsądny kompromis. Zbyt wysokie siedzisko może utrudnić stabilne oparcie stóp, a zbyt niskie zwiększyć wysiłek podczas wstawania.

Jak obliczyć wysokość szpilek stelaża WC?

Oś szpilek często znajduje się około 32-33 cm nad gotową posadzką, ale tej wartości nie można przyjmować automatycznie. Będzie odpowiednia tylko dla miski o określonej odległości między osią otworów a górnym rantem.

Wysokość osi szpilek = planowana wysokość rantu miski – odległość od osi otworów montażowych do rantu.

Jeżeli górna krawędź ceramiki ma znajdować się 41 cm nad posadzką, a na rysunku miski odległość od osi otworów do rantu wynosi 8 cm, osie szpilek powinny wypaść 33 cm nad gotową podłogą. Jeżeli w innym modelu ta odległość wynosi 10 cm, dla takiej samej wysokości rantu osie szpilek trzeba ustawić na 31 cm.

Po obliczeniu wysokości ceramiki należy dodać grubość deski i sprawdzić poziom siedziska. Rant miski na wysokości 41 cm oraz deska mająca 3 cm wysokości dają powierzchnię siedzenia na poziomie około 44 cm. Z tego powodu określenia „wysokość miski” i „wysokość deski” nie powinny być używane zamiennie.

Trzeba także sprawdzić rozstaw szpilek. W wielu ramach i miskach spotyka się 18 lub 23 cm, ale zgodność obu elementów musi wynikać z ich dokumentacji. Informacja, że miska jest przeznaczona do montażu podwieszanego, nie wystarcza do potwierdzenia dopasowania rozstawu mocowań, króćców i zakresu regulacji.

Stelaż 112, 98 czy 82 cm: który wybrać?

Wysokość ramy dobiera się przede wszystkim do dostępnego miejsca i planowanego sposobu obsługi przycisku. W typowej łazience często stosuje się konstrukcję około 112 cm. Niższe modele są przeznaczone między innymi do montażu pod parapetem, blatem, półką albo skosem.

Niska rama nie oznacza automatycznie niżej zawieszonej miski. Położenie ceramiki ustawia się w zakresie przewidzianym przez producenta. Różnica dotyczy przede wszystkim konstrukcji zbiornika, umiejscowienia otworu rewizyjnego oraz sposobu uruchamiania spłukiwania.

Nie należy również używać wysokości 112 cm jako uniwersalnej instrukcji montażowej. Jest to popularna wysokość konstrukcyjna, ale na rynku dostępne są stelaże o innych wymiarach i odmiennych zakresach regulacji. Przykładem jest system Geberit Duofix, oferowany w różnych wariantach konstrukcyjnych. Ostateczne ustawienie zawsze trzeba potwierdzić w dokumentacji posiadanego modelu.

Przed zakupem warto porównać cały zestaw: ramę, miskę, deskę, przycisk, elementy mocujące i sposób wykonania zabudowy. Łączenie przypadkowych części z różnych systemów może utrudnić montaż, ograniczyć dostęp serwisowy albo uniemożliwić prawidłowe działanie spłukiwania.

Na jakiej wysokości będzie przycisk spłukujący?

Położenie przycisku wynika z wysokości i konstrukcji spłuczki. W standardowym stelażu o wysokości około 112 cm obszar przycisku znajduje się zwykle w pobliżu 100-110 cm nad gotową podłogą. Nie jest to jednak wymiar obowiązujący dla każdej ramy.

W niskich stelażach przycisk może być obsługiwany od przodu albo od góry. Drugi wariant wymaga szczególnej uwagi przy montażu pod parapetem lub szerokim blatem. Trzeba sprawdzić, czy po wykonaniu okładziny przycisk da się swobodnie nacisnąć i wyjąć, ponieważ otwór ten zwykle zapewnia także dostęp do elementów wymagających serwisowania.

W toalecie dostępnej zalecane położenie przycisku może różnić się od typowej łazienki. W rządowych wytycznych dotyczących dostępności wskazywany jest zakres 80-100 cm. Jest to zalecenie dla określonego sposobu użytkowania, a nie powód do przesuwania każdej domowej spłuczki na taką wysokość. Projekt toalety dostępnej powinien uwzględniać także poręcze, przestrzeń transferową i możliwość obsługi przycisku z pozycji siedzącej.

Co sprawdzić przed wykonaniem zabudowy?

Ostatnią kontrolę przeprowadza się po trwałym zakotwieniu ramy, ale przed przykręceniem płyt i ułożeniem okładziny. Po zamknięciu stelaża poprawienie wysokości, odpływu lub mocowania zwykle wymaga rozebrania części zabudowy.

• Poziom gotowej posadzki jest jednoznacznie zaznaczony i zgodny z planowanym układem warstw.
• Znacznik kontrolny ramy znajduje się na wysokości określonej w instrukcji.
• Konstrukcja zachowuje poziom i pion po dokręceniu wszystkich mocowań.
• Wysokość osi szpilek wynika z rysunku wybranej miski.
• Rozstaw szpilek jest zgodny z ramą i ceramiką.
• Kolano odpływowe nie jest naprężone, skręcone ani wysunięte poza dopuszczalny zakres.
• Dopływ wody i połączenia odpływowe zostały sprawdzone pod kątem szczelności.
• Przycisk można obsługiwać oraz zdemontować bez kolizji z półką, blatem lub parapetem.
• Otwór serwisowy nie zostanie ograniczony przez płytę, hydroizolację, klej ani płytki.
• Poziom miski i deski jest wygodny dla użytkowników.
• Zabudowa będzie wykonana z płyt, profili i mocowań zgodnych z instrukcją systemu.

Nogi ramy muszą opierać się na stabilnym podłożu i zostać zamocowane w sposób przewidziany przez producenta. Luźne bloczki oraz przypadkowe podkładki mogą przesunąć się podczas wykonywania podłogi. Nie wolno też mocować konstrukcji do osłabionej ścianki bez odpowiedniego wzmocnienia.

Sztywność samej ramy nie zastępuje prawidłowej zabudowy. Zbyt wiotkie poszycie może uginać się wokół ceramiki, co sprzyja pękaniu fug i okładziny. Z kolei naprężone połączenie odpływowe może po zabudowaniu stać się trudnym do zlokalizowania źródłem przecieku.

Kiedy montować samodzielnie, a kiedy wezwać fachowca?

Samodzielne ustawienie stelaża można rozważyć, gdy znany jest poziom gotowej podłogi, wybrano konkretną miskę, rama ma kompletne elementy systemowe, a podejście kanalizacyjne znajduje się w przewidzianym zakresie regulacji. Osoba wykonująca prace powinna umieć wyznaczyć poziom i pion, dobrać mocowania do podłoża oraz sprawdzić szczelność instalacji.

Montaż w typowym układzie jest możliwy, gdy

• podłoga i ściana tworzą stabilne podłoże;
• znana jest wysokość wszystkich przyszłych warstw posadzki;
• instrukcja ramy jednoznacznie określa sposób regulacji i mocowania;
• wybrana miska pasuje do rozstawu szpilek oraz przyłączy;
• odpływ nie wymusza podnoszenia ani skręcania konstrukcji;
• można przeprowadzić kontrolę szczelności przed zabudową.

Fachowiec powinien sprawdzić montaż, gdy

• nie jest znany docelowy poziom posadzki;
• odpływ wymusza podniesienie ramy lub nietypowe prowadzenie kanalizacji;
• konieczne jest przesunięcie kolana poza zakres podany przez producenta;
• stelaż ma być mocowany do lekkiej, nietypowej albo osłabionej konstrukcji;
• planowana jest długa miska, toaleta myjąca, poręcze lub wyposażenie dostępne;
• rama, przycisk, wsporniki albo elementy zabudowy pochodzą z różnych systemów;
• wymagana jest regulacja wysokości siedziska już po zakończeniu montażu.

W toalecie dostępnej sama wysokość deski 46-48 cm nie wystarcza do uzyskania funkcjonalnego układu. Trzeba jednocześnie zaplanować położenie poręczy, odległość miski od ściany, przestrzeń do transferu oraz dostęp do spłukiwania. Takiego projektu nie należy sprowadzać do prostego podniesienia szpilek.

Pomocy instalatora wymaga również sytuacja, w której podejście kanalizacyjne trzeba przenieść. Odpływ powinien mieć prawidłowy przebieg, szczelne połączenia i geometrię pozwalającą osadzić króciec bez naprężeń. Próba dopasowania instalacji przez podniesienie całego stelaża może poprawić położenie kolana, ale jednocześnie ustawić miskę na niewygodnej wysokości.

Korektę najlepiej wykonać przed zabudową. Po ułożeniu płytek zmiana położenia standardowej ramy przeważnie oznacza demontaż miski i otwarcie ściany. Wyjątkiem są specjalne konstrukcje z regulacją dostępną po montażu, lecz jej zakres i sposób użycia wynikają z instrukcji konkretnego produktu.
