Na jakiej wysokości przyłącza wody? Wymiary do łazienki i kuchni

Nie ma jednej obowiązkowej wysokości przyłączy wody dla całego mieszkania. Punkty pod umywalkę wykonuje się zwykle na wysokości 55–65 cm, a pod zlewozmywak na 50–60 cm, jednak są to zakresy orientacyjne. Ostateczne położenie zależy od konkretnego przyboru, szafki, baterii, syfonu i urządzenia AGD. Każdy wymiar należy liczyć od gotowej podłogi do osi zaworu albo osi wyjścia instalacji ze ściany.

Najważniejsze jest rozplanowanie instalacji przed tynkowaniem, układaniem płytek i montażem mebli. Pozwala to uniknąć sytuacji, w której zawór wypada za szufladą, Aquastop nie mieści się obok zmywarki, a pralka nie daje się dosunąć do ściany.

Orientacyjne wysokości punktów wodnych

Praktyczne zakresy wysokości pomagają rozpocząć projektowanie instalacji, ale nie zastępują rysunku technicznego wyposażenia. Przepisy techniczno-budowlane określają wymagania dotyczące instalacji wodociągowej, między innymi jej bezpieczeństwa, ciśnienia i ochrony przed wtórnym zanieczyszczeniem. Nie zawierają jednak jednej tabeli obowiązkowych wysokości zaworów do wszystkich domowych urządzeń.

Poniższe wartości należy mierzyć od gotowej podłogi do osi zaworu lub osi wyjścia ze ściany.

Karta techniczna konkretnego przyboru, baterii, stelaża lub urządzenia AGD ma pierwszeństwo przed orientacyjnym zakresem. Jeśli producent wskazuje położenie przyłącza, wymaganą przestrzeń albo sposób prowadzenia przewodów, instalację należy dostosować do tych danych.

Od którego poziomu mierzyć wysokość przyłącza?

Wysokość punktu wodnego mierzy się od górnej powierzchni gotowej podłogi, a nie od stropu, chudziaka ani niewykończonej wylewki. Trzeba uwzględnić wszystkie warstwy, które pojawią się po wykonaniu instalacji: jastrych, hydroizolację, klej i okładzinę.

Jeżeli nad obecnym podłożem ma powstać 6 cm jastrychu, 5 mm kleju i płytka o grubości 10 mm, poziom gotowej podłogi podniesie się o około 7,5 cm. Punkt znajdujący się obecnie 60 cm nad podłożem będzie po wykończeniu na wysokości około 52,5 cm. Taka różnica może zdecydować, czy zawór pozostanie dostępny, czy znajdzie się dokładnie za szufladą.

Wymiar podaje się do osi zaworu lub osi kolana montażowego, a nie do dolnej krawędzi rozety czy korpusu zaworu. Elementy armatury mają różne rozmiary, dlatego mierzenie do ich krawędzi utrudnia porównanie projektu z wykonaniem. Na ścianie warto zaznaczyć:

• poziom gotowej podłogi;
• oś każdego wyjścia wody;
• obrys mebla lub urządzenia;
• zasięg szuflad i elementów konstrukcyjnych;
• przewidywane położenie syfonu i odpływu.

W tradycyjnym układzie ciepłą wodę wyprowadza się po lewej stronie, a zimną po prawej, patrząc na ścianę od strony użytkownika. Odstępstwo powinno wynikać z dokumentacji urządzenia albo szczególnych warunków istniejącej instalacji.

Pod baterią stojącą dwa zawory rozstawia się często w odległości około 15–20 cm, lecz nie jest to wymiar obowiązkowy. Ważniejsze są położenie syfonu, szuflad i długość przyłączy elastycznych. Rozstaw 150 mm dotyczy typowych baterii ściennych wannowych i prysznicowych. Nie należy automatycznie stosować go do zaworów pod baterią stojącą.

Przyłącza wody pod umywalkę i zlewozmywak

Umywalka z baterią stojącą

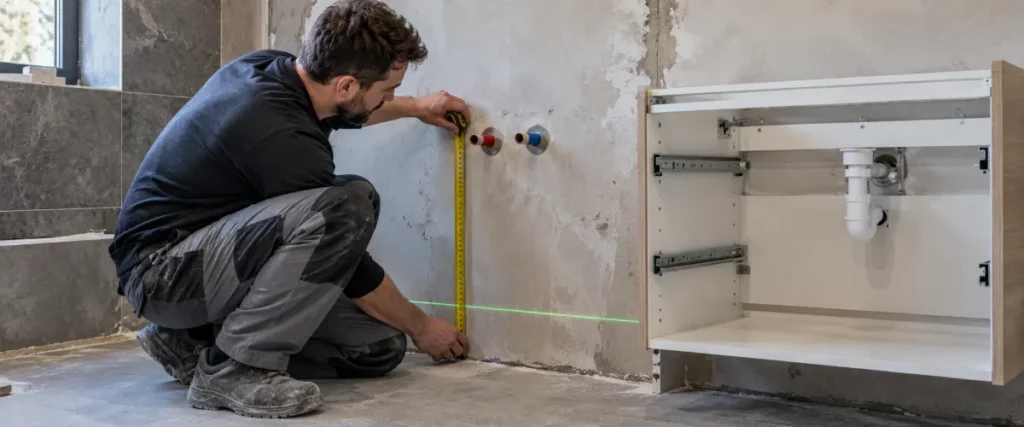

Dla umywalki praktycznym punktem wyjścia jest wysokość 55–65 cm od gotowej podłogi. Przy umywalce wiszącej bez szafki taki zakres zwykle zapewnia wygodny dostęp do zaworów i pozwala podłączyć baterię krótkimi wężykami. Sytuacja zmienia się, gdy pod umywalką ma stanąć szafka z pełnymi szufladami.

Standardowe 60 cm może wypaść dokładnie w świetle górnej szuflady. W takim przypadku lepiej przesunąć zawory na boki, podnieść je albo obniżyć zgodnie z rysunkiem mebla i geometrią syfonu, zamiast wycinać korpus nowej szafki. Zmiana wysokości jest dopuszczalna, jeżeli zawory pozostają dostępne, a wężyki nie są naciągnięte ani załamane.

Przed wykonaniem podejść trzeba znać co najmniej wysokość szafki, położenie umywalki, przebieg szuflad oraz wolną strefę instalacyjną. Jeśli producent mebla udostępnia rysunek techniczny, warto nanieść jego wymiary bezpośrednio na ścianę. W szafkach z wycięciem na syfon przestrzeń na zawory może być ograniczona bardziej, niż wynikałoby to z zewnętrznych wymiarów mebla.

Zlewozmywak z baterią stojącą

Pod zlewozmywakiem zawory ciepłej i zimnej wody umieszcza się zwykle na wysokości 50–60 cm. Punkty powinny znaleźć się wewnątrz szafki zlewozmywakowej, w miejscu dostępnym po zamontowaniu komory i syfonu.

Sama szafka daje sporo przestrzeni, ale zwykle znajduje się w niej więcej elementów niż pod umywalką. Oprócz syfonu mogą to być kosze do segregacji, filtr wody, rozdzielenie zasilania baterii i zmywarki albo inne wyposażenie przewidziane w projekcie kuchni. Umieszczenie wszystkich zaworów i połączeń na jednej wysokości może utrudnić ich obsługę.

• Zawory powinny dać się zamknąć bez demontażu blatu, zlewu i korpusu mebla.
• Połączenia wężyków muszą pozostać widoczne i dostępne do kontroli.
• Wężyki nie mogą być skręcone, naciągnięte ani dociskane przez szufladę lub wyposażenie szafki.
• Syfon powinien mieć przestrzeń potrzebną do demontażu i czyszczenia.
• Rozety zaworów muszą oprzeć się na gotowej okładzinie ściany.

Jeśli w szafce ma znaleźć się również zawór zmywarki, trzeba uwzględnić szerokość elementu Aquastop i możliwość przeprowadzenia całej końcówki przez otwór w boku mebla. Sam wąż jest znacznie węższy niż jego zabezpieczenie.

Pralka i zmywarka nie mają jednej normowej wysokości zaworu

Wysokość zaworu do pralki lub zmywarki dobiera się do układu zabudowy, konstrukcji urządzenia i długości fabrycznego węża. Zawory do AGD są często zakończone przyłączem 3/4 cala, ale rodzaj gwintu trzeba potwierdzić w instrukcji konkretnego urządzenia.

Zmywarka w zabudowie

Zaworu, połączenia odpływowego ani elementu Aquastop nie powinno się umieszczać bezpośrednio za zmywarką, jeżeli producent nie przewidział tam odpowiedniej przestrzeni. Urządzenie wykorzystuje niemal całą głębokość zabudowy. Wystający zawór może uniemożliwić dosunięcie zmywarki, zgnieść wąż lub sprawić, że front urządzenia wysunie się przed linię sąsiednich szafek.

Najczęściej najlepszym miejscem na zawór jest sąsiednia szafka zlewozmywakowa. Pozwala to odciąć wodę bez wysuwania urządzenia i łatwo skontrolować połączenia. Otwór w boku mebla powinien mieć rozmiar umożliwiający przeprowadzenie całej końcówki węża, w tym Aquastopu, bez wciskania jej na siłę.

Przy wymianie zmywarki warto zastosować nowy wąż dopływowy zgodnie z zaleceniami producenta, zamiast bez sprawdzenia pozostawiać stary element. Trzeba również skontrolować wymagane ciśnienie zasilania. Dla niektórych urządzeń zakres roboczy może wynosić przykładowo 0,05–1 MPa, natomiast polskie warunki techniczne wymagają zasadniczo ciśnienia 0,05–0,6 MPa przed punktem czerpalnym. Jeżeli ciśnienie jest zbyt wysokie, dobór i montaż reduktora należy powierzyć instalatorowi.

Pralka wolnostojąca lub pod blatem

Zawór pralki montuje się najczęściej z boku urządzenia albo nad nim, tak aby można było szybko odciąć dopływ wody. Punkt ukryty dokładnie za obudową zabiera potrzebną głębokość i staje się niedostępny. Jeżeli zawór ma znajdować się nad pralką, trzeba uwzględnić wysokość urządzenia, grubość blatu oraz przestrzeń potrzebną do dokręcenia węża.

Nie wolno utożsamiać wysokości zaworu dopływowego z wysokością zakończenia węża odpływowego. Spotykana w instrukcjach pralek wartość maksymalnej wysokości odpompowywania, na przykład 100 cm, dotyczy odpływu. Nie oznacza, że zawór zimnej wody także powinien znaleźć się na wysokości 100 cm.

Przyłącze pralki należy rozplanować tak, aby węże nie były zagięte po dosunięciu urządzenia. Trzeba też zachować dostęp do zaworu bez konieczności demontażu blatu albo ciężkiej zabudowy.

Woda do WC, wanny i prysznica

WC kompaktowe

Przy WC kompaktowym wysokość i strona zasilania zależą od położenia wejścia do spłuczki. Najpierw należy wybrać konkretną miskę, a następnie sprawdzić jej rysunek techniczny. Podejście wykonane z pamięci może wypaść za ceramiką, kolidować z miską albo wymagać prowadzenia widocznego wężyka przed urządzeniem.

Zawór musi pozostać dostępny po zamontowaniu WC. Nie powinien być zasłonięty w sposób uniemożliwiający szybkie odcięcie wody lub wymianę wężyka.

WC podtynkowe

W przypadku stelaża podtynkowego nie należy wyznaczać punktu na podstawie uniwersalnej wysokości. Poszczególne systemy i warianty stelaży mogą przewidywać doprowadzenie wody od góry lub z tyłu spłuczki. Właściwe położenie trzeba odczytać z instrukcji konkretnego zestawu.

Montaż stelaża i wykonanie zasilania warto powierzyć instalatorowi. Błąd po zamknięciu zabudowy jest trudny do poprawienia, a połączenia muszą zostać sprawdzone przed ułożeniem okładziny.

Bateria wannowa

Ścienną baterię wannową montuje się zwykle na wysokości około 70–80 cm od gotowej podłogi albo około 10–20 cm ponad rantem konkretnej wanny. Są to wartości orientacyjne. Ostateczny wymiar zależy od wysokości wanny, sposobu jej osadzenia, długości wylewki i miejsca, w którym strumień ma wpadać do niecki.

Wannę należy dokładnie rozrysować przed wykonaniem podejść. Wylewka powinna sięgać nad nieckę, ale nie może kolidować z rantem ani kierować wody zbyt blisko krawędzi.

Bateria prysznicowa

Ścienną baterię prysznicową umieszcza się zwykle na wysokości około 110–120 cm. W kabinie z brodzikiem wymiar należy odnosić do poziomu, na którym stoi użytkownik, czyli do dna gotowego brodzika. Pomiar wyłącznie od podłogi łazienki może spowodować, że bateria znajdzie się za nisko.

Typowy rozstaw osi przyłączy baterii ściennej wynosi 150 mm, ale sposób montażu i dopuszczalne odchyłki trzeba sprawdzić w instrukcji armatury. Więcej informacji zawiera poradnik wyjaśniający, na jakiej wysokości zamontować baterię prysznicową.

Dopływ wody i odpływ kanalizacyjny to osobne wymiary

Wysokość zaworu nie wyznacza automatycznie wysokości odpływu. Dopływ pracuje pod ciśnieniem, natomiast kanalizacja odprowadza ścieki grawitacyjnie i wymaga właściwej średnicy, spadku oraz położenia względem syfonu. Można prawidłowo ustawić zawory na 60 cm, a jednocześnie wykonać odpływ tak wysoko, że pod umywalką nie zmieści się syfon.

Przy umywalce odpływ zazwyczaj prowadzi się centralnie względem misy, a zawory ciepłej i zimnej wody rozsuwa na boki. W szafce z szufladami często stosuje się syfon oszczędzający miejsce, prowadzony bliżej ściany. Jego geometrię trzeba sprawdzić przed wykonaniem podejścia kanalizacyjnego.

Takie samo rozróżnienie dotyczy AGD. Zawór pralki może znajdować się nad urządzeniem, podczas gdy wąż odpływowy musi zostać podłączony w zakresie wysokości wskazanym przez producenta. Odpływ umieszczony zbyt nisko może sprzyjać samoczynnemu opróżnianiu urządzenia, a zbyt wysoko może utrudniać pracę pompy.

Osobno sprawdź wysokość dopływu, osobno wysokość odpływu i osobno ilość wolnego miejsca za urządzeniem. Wszystkie trzy warunki muszą być spełnione jednocześnie.

Jak wyznaczyć przyłącza wody krok po kroku?

Punkty wodne najlepiej rozplanować przed tynkowaniem i układaniem płytek, ale dopiero po ustaleniu poziomu gotowej posadzki i wyborze wyposażenia. Sama tabela orientacyjnych wysokości nie wystarczy.

1. Wyznacz poziom gotowej podłogi. Uwzględnij wszystkie brakujące warstwy, w tym jastrych, hydroizolację, klej i okładzinę. Zaznacz poziom na ścianach, przy których znajdą się punkty wodne.
2. Wybierz konkretne wyposażenie. Ustal model umywalki, szafki, baterii, WC, pralki i zmywarki. Jeśli zakup nastąpi później, potrzebne są przynajmniej wiążące wymiary montażowe.
3. Nanieś obrys zabudowy. Zaznacz na ścianie krawędzie korpusów, zasięg szuflad, komorę zlewu, syfon i pełną głębokość urządzeń AGD.
4. Sprawdź dokumentację producenta. Odczytaj rodzaj przyłącza, stronę zasilania, długość wężyków, wymagane ciśnienie i zakres wysokości odpływu.
5. Rozmieść zawory poza strefami kolizji. Zostaw miejsce na dokręcenie wężyków, element Aquastop oraz swobodne zamykanie zaworów po montażu mebli.
6. Sprawdź układ ciepłej i zimnej wody. Standardowo ciepła woda znajduje się po lewej, a zimna po prawej, chyba że dokumentacja urządzenia wskazuje inaczej.
7. Porównaj dopływy z odpływami. Upewnij się, że zawory, syfon i podejście kanalizacyjne nie wchodzą w tę samą przestrzeń.
8. Wykonaj i ustabilizuj podejścia. Kolana montażowe muszą być zamocowane tak, aby nie przesuwały się podczas tynkowania ani dokręcania zaworów.
9. Przeprowadź próbę szczelności. Instalację należy sprawdzić przed zamknięciem bruzd, wykonaniem hydroizolacji i przyklejeniem płytek.
10. Udokumentuj przebieg rur. Zdjęcia z przyłożoną miarą ułatwią późniejsze wiercenie pod szafki, lustra i akcesoria.

Prawidłową wysokość przyłączy wyznacza połączenie trzech danych: poziomu gotowej podłogi, dokumentacji wyposażenia oraz rysunku zabudowy. Pominięcie któregoś z tych elementów oznacza zgadywanie, nawet jeśli zastosowano popularną wysokość.

Najczęstsze błędy przy rozmieszczaniu punktów wodnych

Jednym z najczęstszych błędów jest mierzenie od surowej posadzki bez uwzględnienia warstw wykończeniowych. Równie problematyczne bywa ustawienie wszystkich zaworów na jednakowej wysokości, bez sprawdzenia szuflad, syfonu i korpusów AGD. Skutki ujawniają się dopiero podczas montażu: szuflada uderza w zawór, mebel nie dochodzi do ściany albo zmywarka wystaje przed linię frontów.

Do typowych błędów należą także:

• umieszczenie zaworu zmywarki i Aquastopu bezpośrednio za urządzeniem;
• brak otworu pozwalającego przeprowadzić szeroką końcówkę Aquastopu między szafkami;
• zastosowanie rozstawu 150 mm pod zawory baterii stojącej tylko dlatego, że taki wymiar występuje przy bateriach ściennych;
• zamiana strony ciepłej i zimnej wody;
• naciąganie lub skręcanie zbyt krótkich wężyków;
• schowanie zaworu odcinającego albo połączenia wężyka w niedostępnej zabudowie;
• brak próby szczelności przed zakryciem instalacji;
• wykonywanie bruzd bez sprawdzenia konstrukcji ściany i przebiegu przewodów elektrycznych.

Zawory odcinające, połączenia elastycznych wężyków i element Aquastop powinny pozostać dostępne. Nie należy zamykać pod tynkiem ani okładziną połączeń, które mogą wymagać kontroli lub wymiany. Wymagania dotyczące instalacji wodociągowych, ciśnienia i ochrony przed przepływem zwrotnym opisują oficjalne warunki techniczne dla budynków.

Kiedy wystarczy typowy wymiar, a kiedy potrzebny jest hydraulik?

Zakres 55–65 cm pod umywalkę lub 50–60 cm pod zlewozmywak może być punktem wyjścia, gdy zabudowa jest prosta, zawory pozostają dostępne, a dokumentacja wyposażenia nie wskazuje innego położenia. Nawet wtedy trzeba porównać planowane punkty z wymiarami mebla i syfonu.

Samodzielnie można zmierzyć pomieszczenie, zaznaczyć poziom gotowej podłogi, nanieść obrys mebli i porównać go z instrukcjami urządzeń. Podłączenie pralki lub zmywarki do przygotowanego, sprawnego i dostępnego zaworu jest możliwe zgodnie z instrukcją producenta, jeżeli użytkownik potrafi skutecznie odciąć wodę i sprawdzić szczelność połączenia.

Hydraulika należy wezwać, gdy trzeba przenieść podejścia ukryte w ścianie lub posadzce, wykonać połączenia podtynkowe, przebudować rozdzielacz albo zamontować reduktor ciśnienia czy zabezpieczenie przed przepływem zwrotnym. Fachowej oceny wymaga również bruzdowanie ścian, nieznany przebieg rur, kolizja z instalacją elektryczną oraz brak możliwości pewnego odcięcia wody.

Montaż stelaża WC i armatury podtynkowej warto powierzyć instalatorowi. Po zakryciu zabudowy dostęp do błędnie wykonanego połączenia jest ograniczony. Każda przebudowywana instalacja powinna przejść próbę szczelności przed tynkowaniem, wykonaniem hydroizolacji i układaniem płytek.

Przed wykonaniem punktów wodnych zaznacz poziom gotowej podłogi, wybierz wyposażenie i nanieś na ścianę obrys całej zabudowy. Typowe wysokości traktuj jako punkt wyjścia, a nie wymiar ważniejszy od instrukcji urządzenia i projektu mebla. Szczególnej kontroli wymagają szuflady pod umywalką, głębokość urządzeń AGD, położenie syfonu oraz dostęp do zaworów i Aquastopu. Jeśli podejścia mają zostać ukryte pod tynkiem lub płytkami, ich wykonanie i próbę szczelności powierz hydraulikowi.
