LED pod wanną: bezpieczny montaż, dobór taśmy i zasilania

LED pod wanną może dać delikatną poświatę, ułatwić poruszanie się po łazience nocą i wizualnie odciążyć masywną zabudowę. Taki efekt jest jednak bezpieczny tylko wtedy, gdy miejsce oprawy, sposób zasilania, szczelność zakończeń oraz dostęp serwisowy zostaną zaplanowane jako jeden system. Nie wystarczy kupić taśmy opisanej jako IP65 lub IP67 i przykleić jej do spodu wanny.

Najpierw trzeba ustalić, co w konkretnym przypadku oznacza określenie „pod wanną”. Inaczej ocenia się profil cofnięty za cokołem, inaczej element zamknięty za stałą obudową, a jeszcze inaczej podświetlenie podstawy wanny wolnostojącej. Dopiero po sklasyfikowaniu miejsca można dobrać napięcie, oprawę, przewody, zasilacz i sterowanie.

Czy LED pod wanną jest bezpieczny?

Tak, podświetlenie przy wannie może być bezpieczne, ale nie decyduje o tym samo niskie napięcie ani symbol IP na opakowaniu taśmy. Potrzebna jest oprawa przeznaczona do warunków występujących w danym miejscu, obwód SELV, właściwe zabezpieczenia oraz oddzielenie części niskonapięciowej od instalacji 230 V. Źródło zasilania powinno znajdować się poza strefami mokrymi, w miejscu suchym, wentylowanym i dostępnym do wymiany.

Najbezpieczniejszą koncepcją jest gotowa oprawa liniowa albo taśma umieszczona w profilu, który można uszczelnić zgodnie z instrukcją producenta. Kompletne rozwiązanie obejmuje nie tylko pasek LED, ale także klosz, zaślepki, przepust przewodu, zabezpieczenie ciętego końca, przewód niskonapięciowy, zasilacz zapewniający separację SELV oraz ewentualny sterownik.

Ocena miejsca względem stref, dobór ochrony, wykonanie połączeń stałych i pomiary po montażu należą do elektryka. Samodzielnie można zaplanować efekt, wykonać pomiary zabudowy i przygotować próbne ustawienie niepodłączonego profilu. Nie należy natomiast samodzielnie przerabiać instalacji 230 V ani zakładać, że hermetyczna obudowa pozwala umieścić zasilacz w dowolnym miejscu pod wanną.

Strefy wokół wanny i znaczenie lokalizacji

Określenie „pod wanną” nie wskazuje jednej, zawsze takiej samej lokalizacji elektrycznej. Znaczenie ma obrys wanny, wysokość profilu nad posadzką, możliwość zalania podłogi, sposób zdejmowania obudowy i to, czy do danego elementu można dostać się bez użycia narzędzi. Ważny jest również przebieg przewodu względem syfonu, przyłączy wodnych i miejsc, w których może gromadzić się woda.

Aktualnym dokumentem dotyczącym instalacji elektrycznych w pomieszczeniach z wanną lub prysznicem jest PN-HD 60364-7-701:2025-02. Zastąpił on wydanie z 2010 roku 18 lutego 2025 r. Schematy dostępne w starszych poradnikach mogą pomagać zrozumieć ogólną ideę stref, ale nie powinny być traktowane jako pełna wykładnia aktualnych wymagań.

W powszechnie opisywanym układzie strefa 0 obejmuje wnętrze wanny, strefa 1 jest związana z jej obrysem, a strefa 2 rozciąga się zasadniczo 0,6 m poza strefę 1. W starszym układzie wskazywano co najmniej IPX7 w strefie 0 oraz IPX4 w strefach 1 i 2. Przy narażeniu na strumienie wody wymagania mogą być wyższe. Ostateczną klasyfikację miejsca pod profilem, za cokołem lub przy podstawie wanny powinien przeprowadzić projektant albo elektryk pracujący według aktualnego wydania normy.

Dla elementu narażonego na zachlapanie praktycznym punktem wyjścia jest kompletna oprawa o odporności co najmniej IPX4. Przy otwartym cokole, tuż nad podłogą, rozsądnie jest rozważyć system IP65 lub IP67. Posadzka może zostać zalana podczas kąpieli, awarii syfonu albo mycia łazienki. Wyższa szczelność nie zastępuje jednak prawidłowego położenia urządzeń, zasilania SELV, ochrony RCD ani właściwego wykonania końcówek.

Trzy warianty montażu podświetlenia

Konstrukcja wanny przesądza o tym, gdzie można umieścić profil, jak poprowadzić przewód i czy późniejsza naprawa będzie możliwa bez rozbierania okładziny. Najczęściej spotyka się trzy sytuacje.

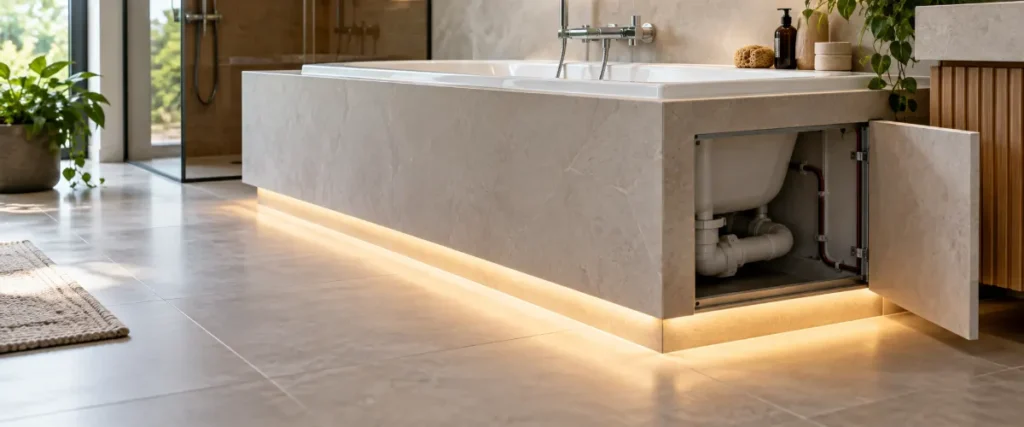

Wanna zabudowana z cofniętym cokołem

To zazwyczaj najkorzystniejszy wariant. Profil można schować za dolną krawędzią zabudowy, dzięki czemu diody nie świecą bezpośrednio w oczy. Strumień jest kierowany na posadzkę, która rozprasza światło i tworzy miękki pas wokół wanny.

Cokół musi być jednak na tyle głęboki i stabilny, aby zmieścił profil z kloszem oraz pozwalał na pewne zamocowanie. Nie należy opierać oprawy na ruchomej maskownicy ani prowadzić jej bezpośrednio pod syfonem. Rewizja przeznaczona do obsługi odpływu powinna pozostać dostępna także po zamontowaniu oświetlenia.

Wanna wolnostojąca

Przy wannie wolnostojącej przypadkowe przyklejenie paska do spodu misy jest złym rozwiązaniem. Trzeba uwzględnić sposób podparcia wanny, czyszczenie podłogi, możliwość przesunięcia konstrukcji, kierunek gięcia źródła światła oraz wyprowadzenie przewodu z posadzki. Niedopuszczalne są luźne połączenia ukryte pod wanną bez dostępu serwisowego.

Najlepszym rozwiązaniem jest fabryczne podświetlenie przewidziane przez producenta wanny albo indywidualnie zaprojektowana oprawa przy podstawie. Montaż nie może osłabiać konstrukcji, utrudniać poziomowania ani kolidować z odpływem.

Modernizacja istniejącej zabudowy

Dodanie LED pod wanną po zakończeniu remontu jest możliwe, jeśli istnieje miejsce na stabilne zamocowanie profilu, bezpieczna trasa przewodu i dostęp do połączeń. Sam fakt, że pod cokołem zmieści się pasek, nie oznacza jeszcze, że instalację da się wykonać poprawnie.

Jeżeli jedynym sposobem jest zamknięcie zasilacza za płytkami, przeprowadzenie przewodu przez przypadkowy otwór w hydroizolacji lub pozostawienie złączek bez rewizji, potrzebna będzie przebudowa. Koszt zależy wtedy bardziej od robót budowlanych i elektrycznych niż od długości taśmy.

Jak dobrać kompletny system LED

Elementy należy dobierać jako współpracujący zestaw. Potrzebne mogą być: taśma albo liniowa oprawa LED, profil aluminiowy, mleczny klosz, systemowe zaślepki, przewód niskonapięciowy, elementy do szczelnego zakończenia paska, zasilacz SELV oraz sterownik ze ściemnianiem. Wszystkie komponenty muszą być zgodne z napięciem, mocą i warunkami pracy.

12 V czy 24 V?

Przy dłuższej linii zwykle praktyczniejszy jest system 24 V DC. Przy tej samej mocy pobiera mniejszy prąd niż odpowiednik 12 V, co ułatwia ograniczenie spadków napięcia i strat na przewodach. Nie oznacza to jednak, że każdą taśmę 24 V można bezpiecznie zamontować przy wannie. O dopuszczalności decydują również strefa, konstrukcja oprawy, separacja SELV i sposób wykonania połączeń.

Przy dłuższym odcinku elektryk powinien sprawdzić przekrój przewodu, dopuszczalny spadek napięcia oraz sposób zasilenia paska. Objawem źle dobranego układu może być wyraźnie słabsze światło na końcu linii albo różnica barwy między początkiem i końcem taśmy.

Moc dekoracyjnego podświetlenia

LED pod wanną nie musi zastępować głównego oświetlenia łazienki. Dla dekoracyjnej poświaty rozsądnym punktem wyjścia jest około 4,8-9,6 W/m. Ostateczny wybór powinien wynikać z próby, ponieważ jasny gres z połyskiem odbija światło znacznie mocniej niż ciemna, matowa posadzka.

Ściemniacz pozwala dopasować jasność po zamontowaniu okładziny i ograniczyć olśnienie podczas nocnego korzystania z łazienki. Sterownik nie powinien jednak trafiać w przypadkową przestrzeń pod wanną. Tak jak zasilacz musi być dobrany do obciążenia, umieszczony we właściwym miejscu i dostępny do serwisu.

Barwa i współczynnik CRI

• 2700-3000 K daje ciepłą, relaksacyjną poświatę, dobrze pasującą do beżowych płytek i dekorów drewnopodobnych.
• 3000-4000 K łatwiej skoordynować z neutralnym oświetleniem sufitowym i światłem przy lustrze.
• CRI co najmniej 80 zazwyczaj wystarcza do dekoracyjnego światła przy podłodze.
• CRI co najmniej 90 lepiej oddaje kolory drewna, kamienia i okładzin o złożonej strukturze.

Ważniejsza od wyboru jednej uniwersalnej temperatury barwowej jest spójność wszystkich źródeł w pomieszczeniu. Bardzo ciepły cokół zestawiony z chłodnym oświetleniem lustra może wyglądać przypadkowo, nawet jeśli oba źródła mają dobre parametry.

Profil, klosz i szczelne zakończenia

Profil aluminiowy odprowadza ciepło, stabilizuje taśmę i chroni ją przed uszkodzeniami mechanicznymi. Mleczny klosz ogranicza widoczność pojedynczych punktów, ale samo wciśnięcie osłony nie zamienia zwykłego profilu w oprawę szczelną.

Producent systemu powinien wskazać, w jaki sposób uzyskuje się deklarowany stopień ochrony. Może to wymagać określonych zaślepek, uszczelnienia, sposobu wprowadzenia przewodu i zastosowania odpowiedniej masy. Po przecięciu taśmy jej koniec trzeba zabezpieczyć zgodnie z instrukcją. Uniwersalny silikon użyty zamiast elementów systemowych nie daje pewności zachowania deklarowanego IP.

Jeżeli priorytetem jest jednolita linia, można rozważyć liniowe źródło typu neon flex. Trzeba jednak sprawdzić dozwolone miejsca cięcia, kierunek i minimalny promień gięcia, sposób wykonania końcówek oraz wymagania montażowe. Nie każdy taki produkt można wyginać w dowolną stronę lub skracać w dowolnym punkcie.

Zasilacz, SELV, RCD i dostęp serwisowy

Zasilacz musi rzeczywiście zapewniać separację SELV. Sama obecność oznaczenia 12 V albo 24 V na wyjściu nie wystarcza do oceny całego układu. Urządzenie dobiera się także do napięcia wejściowego, obciążenia, temperatury otoczenia, wentylacji i przewidywanego sposobu zabudowy.

Moc obciążenia oblicza się przez pomnożenie długości taśmy przez jej moc na metr. Przykładowo 3 m taśmy o mocy 7,2 W/m daje obciążenie 21,6 W. Następnie trzeba uwzględnić margines wynikający z instrukcji konkretnego zasilacza i warunków cieplnych. Nie ma jednej normowej reguły, która nakazywałaby w każdym przypadku dodawać dokładnie 20 procent.

Zasilacza nie należy umieszczać pod wanną tylko dlatego, że jego obudowę opisano jako hermetyczną. Po stronie wejściowej występuje napięcie 230 V, a urządzenie podczas pracy wydziela ciepło. Potrzebuje ono suchego, wentylowanego i dostępnego miejsca poza strefami mokrymi. Nie wolno zamykać go na stałe za okładziną.

Także sterownik i połączenia muszą pozostać dostępne. Dostęp serwisowy powinien pozwalać na wymianę urządzeń bez rozbijania płytek. Jeżeli zasilacz znajduje się poza łazienką, rewizja przy wannie nie musi prowadzić do niego, ale powinna umożliwiać kontrolę tych połączeń i przewodów, które faktycznie przebiegają za obudową.

Obwody w pomieszczeniu kąpielowym powinny być objęte ochroną uzupełniającą wyłącznikiem różnicowoprądowym o znamionowym prądzie różnicowym nieprzekraczającym 30 mA. RCD nie zastępuje jednak właściwej lokalizacji urządzeń, szczelnych zakończeń ani ochrony przed zalaniem. Jego obecność nie usprawiedliwia montażu zasilacza przy syfonie.

LED pod wanną krok po kroku

Najłatwiej zaplanować instalację przed wykonaniem obudowy wanny i ułożeniem płytek. Można wtedy przygotować cofnięcie cokołu, mocowanie profilu, trasę przewodu oraz rewizję bez przypadkowego naruszania hydroizolacji.

1. Określ rodzaj wanny i konstrukcję cokołu. Sprawdź, czy profil będzie montowany za stałą zabudową, przy otwartym cokole czy przy podstawie wanny wolnostojącej.
2. Zmierz planowaną linię światła. Ustal długość, wysokość nad podłogą, głębokość cofnięcia oraz ilość miejsca na profil, klosz, końcówki i wyprowadzenie przewodu.
3. Zleć ocenę stref elektrykowi. Fachowiec powinien ustalić dopuszczalne położenie oprawy, przebieg części SELV, miejsce zasilacza i wymagane zabezpieczenia.
4. Zaplanuj serwis. Zasilacz, sterownik i połączenia nie mogą zostać zamurowane. Rewizja przy wannie nie powinna kolidować z syfonem ani utrudniać naprawy odpływu.
5. Dobierz kompletny system. Sprawdź zgodność napięcia, mocy, profilu, klosza, zaślepek, przewodu, zakończeń i materiałów uszczelniających.
6. Wykonaj próbę świetlną. Ustaw niepodłączony na stałe profil w planowanym miejscu, a próbne zasilenie przeprowadź w bezpiecznych warunkach. Oceniaj efekt wieczorem na suchej i lekko zwilżonej płytce.
7. Przygotuj stabilne mocowanie. Profil powinien być prosty i trwale zamocowany do podłoża zgodnie z instrukcją. Nie należy opierać całej instalacji wyłącznie na przypadkowej warstwie silikonu.
8. Wykonaj szczelne zakończenia. Cięty koniec taśmy, lutowanie, zaślepki i przepust przewodu trzeba zabezpieczyć metodą przewidzianą przez producenta systemu.
9. Poprowadź przewód z dala od wody. Nie może swobodnie leżeć przy syfonie, odpływie ani na posadzce, gdzie może pozostawać woda.
10. Zleć podłączenie i pomiary. Elektryk wykonuje połączenia stałe, sprawdza działanie zabezpieczeń, prawidłowość obwodu oraz warunki ochrony po zakończeniu prac.

Co można zrobić samodzielnie?

Samodzielnie można zmierzyć zabudowę, wybrać oczekiwany efekt, porównać barwy światła, przygotować próbne ustawienie profilu i uzgodnić konstrukcję rewizji. Mechaniczny montaż elementów można wykonywać tylko zgodnie z instrukcjami systemu i bez naruszania hydroizolacji lub instalacji ukrytych w ścianie i podłodze.

Co należy zlecić elektrykowi?

Elektryk jest potrzebny zawsze, gdy trzeba doprowadzić albo zmienić instalację 230 V, ustalić granice stref, dobrać źródło SELV, zabezpieczenie nadprądowe i RCD, wykonać połączenia stałe lub przeprowadzić pomiary ochronne. Fachowiec powinien również ocenić nietypową wannę wolnostojącą, otwarty cokół oraz sytuację, w której zasilacz miałby znaleźć się w zabudowie lub sąsiednim pomieszczeniu.

Jak uzyskać równą poświatę

Profil najlepiej cofnąć za krawędź cokołu i skierować w stronę posadzki. Światło nie powinno trafiać bezpośrednio w oczy osoby stojącej ani leżącej w wannie. Odbicie od podłogi daje łagodniejszy efekt i pozwala ukryć samo źródło.

Na widoczność punktów wpływają rozstaw diod, odległość między taśmą a kloszem, głębokość profilu i stopień rozpraszania osłony. Gęściej rozmieszczone diody oraz mleczny klosz pomagają uzyskać ciągłą linię, ale osłona pochłania część światła. Z tego powodu parametrów nie należy oceniać wyłącznie na podstawie mocy taśmy.

Próbę trzeba wykonać wieczorem, przed trwałym zamocowaniem. Jasne, polerowane płytki mogą odbijać pojedyncze diody, przewód i nierówności spodu zabudowy. Ciemna matowa podłoga pochłania więcej światła, więc przy tym samym źródle poświata będzie słabsza. Mokry gres może odbijać światło inaczej niż suchy, dlatego warto zwilżyć niewielki fragment płytki podczas testu.

Profil powinien zachowywać jednakowe cofnięcie na całej długości. Nawet niewielkie odchylenie może utworzyć jaśniejszą plamę albo nierówną krawędź światła. Należy też sprawdzić efekt z kilku pozycji: przy wejściu, przy umywalce i z wnętrza wanny.

Najczęstsze błędy montażowe

• Ocenianie instalacji wyłącznie po IP taśmy. Po przecięciu paska najsłabszym punktem staje się jego koniec, lutowanie, złączka albo przepust przewodu.
• Umieszczenie zasilacza pod wanną. Hermetyczna obudowa nie daje automatycznie prawa do instalowania urządzenia 230 V obok syfonu.
• Brak wentylacji. Zamknięty zasilacz pracuje w podwyższonej temperaturze, co może skrócić jego trwałość i powodować wyłączanie termiczne.
• Brak dostępu serwisowego. Awaria zasilacza lub sterownika kończy się wtedy rozbieraniem cokołu albo kuciem płytek.
• Luźne złączki za wanną. Wilgoć sprzyja korozji, zwiększeniu oporu, migotaniu i grzaniu połączeń.
• Naruszenie hydroizolacji. Przypadkowy otwór wykonany pod przewód może otworzyć wodzie drogę do warstw pod okładziną.
• Profil przyklejony do zabrudzonego podłoża. Wilgoć, kurz i zmiany temperatury osłabiają mocowanie, przez co oprawa może się odspoić.
• Zbyt duża moc. Zamiast dyskretnej poświaty powstaje ostre światło podkreślające nierówności cokołu i spoin.
• Brak próby na mokrej posadzce. Odbicia mogą pojawić się dopiero po zwilżeniu błyszczących płytek.

Jeżeli pod wanną pojawi się przeciek, ślady korozji, migotanie po zalaniu, nagrzewanie przewodów albo wyzwalanie RCD, instalację należy odłączyć i wezwać elektryka. Trzeba również usunąć przyczynę zawilgocenia. Pomocny będzie poradnik wyjaśniający, jak rozpoznać źródło wody za wanną. Oświetlenia nie należy ponownie uruchamiać tylko dlatego, że po wyschnięciu chwilowo działa poprawnie.

Czy warunki pozwalają na bezpieczny montaż?

Przed zakupem taśmy warto odpowiedzieć na kilka pytań. Jeżeli choć jedna odpowiedź jest negatywna, projekt powinien zostać poprawiony przed rozpoczęciem prac.

• Czy elektryk sklasyfikował planowane miejsce względem stref i sposobu użytkowania wanny?
• Czy oprawa jako całość, wraz z końcami i przepustami, może uzyskać wymaganą odporność na wodę?
• Czy system jest zasilany z prawidłowo dobranego obwodu SELV?
• Czy część 230 V pozostaje poza strefami mokrymi?
• Czy zasilacz i sterownik mają wentylację oraz dostęp serwisowy?
• Czy obwód ma wymagane zabezpieczenia, w tym ochronę uzupełniającą RCD do 30 mA?
• Czy przewód niskonapięciowy można poprowadzić z dala od syfonu i miejsc gromadzenia wody?
• Czy montaż nie wymaga przypadkowego przebijania hydroizolacji?
• Czy każdą część podatną na awarię można wymienić bez rozbijania okładziny?

Warunki sprzyjające montażowi: stabilny i cofnięty cokół, przygotowana trasa przewodu, kompletna szczelna oprawa, dostępna rewizja oraz suche miejsce na zasilacz poza strefami mokrymi. W takim układzie można zastosować jednobarwną taśmę 24 V o umiarkowanej mocy i sterowanie jasnością, nadal powierzając ocenę oraz prace elektryczne fachowcowi.

Warunki wymagające przebudowy: jedyne miejsce na zasilacz znajduje się pod wanną, nie ma rewizji, połączenia musiałyby zostać zamknięte za płytkami, przewód koliduje z odpływem albo montaż wymaga niekontrolowanego przecięcia hydroizolacji. W takiej sytuacji dekoracyjne podświetlenie należy odłożyć do czasu przygotowania bezpiecznej instalacji.

Decyzja praktyczna: jeśli nie można zapewnić jednocześnie obwodu SELV, właściwej lokalizacji, szczelności kompletnej oprawy oraz dostępu do zasilacza i połączeń, nie należy montować LED pod wanną. Wyższe IP taśmy nie rozwiąże braków konstrukcyjnych i elektrycznych.

Dobry projekt LED pod wanną zaczyna się od oceny miejsca, a nie od wyboru taśmy. Najpierw należy ustalić strefy, przebieg obwodu SELV, lokalizację zasilacza i sposób serwisowania. Dopiero później dobiera się moc, barwę, profil i rodzaj klosza. Dzięki tej kolejności podświetlenie pozostaje dodatkiem dekoracyjnym, a nie źródłem trudnej do usunięcia awarii w mokrej części łazienki.
