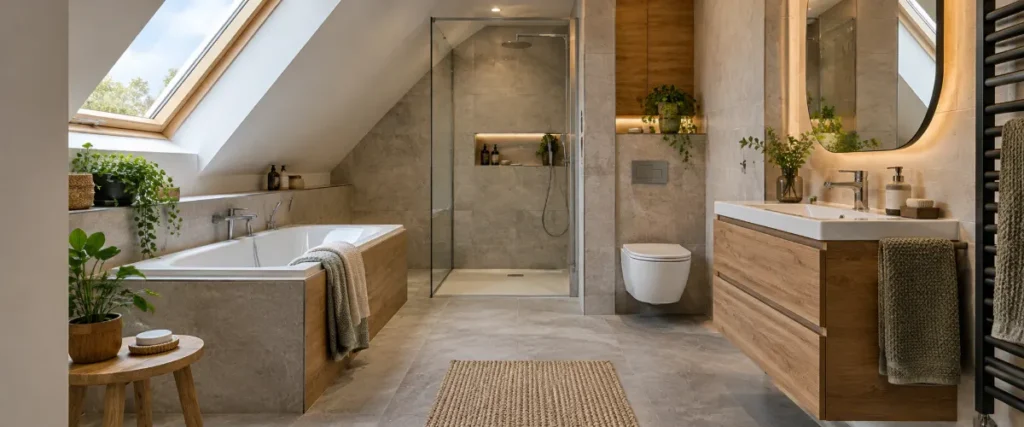

Łazienka na poddaszu: układ, instalacje i bezpieczne wykonanie

Łazienka na poddaszu może być równie wygodna jak pomieszczenie na pełnej kondygnacji, ale jej funkcjonalności nie da się ocenić na podstawie samego metrażu. Najpierw trzeba sprawdzić przekrój pomieszczenia, wysokość pod skosami, położenie pionu kanalizacyjnego, konstrukcję stropu oraz możliwość wykonania skutecznej wentylacji. Dopiero po potwierdzeniu tych warunków warto wybierać wannę, kabinę, stelaż WC, umywalkę i okładziny.

Najczęstszy błąd polega na rozpoczęciu projektu od atrakcyjnej aranżacji. Na poddaszu kolejność powinna być odwrotna: wysokości, kanalizacja, strop, wentylacja, hydroizolacja, elektryka, a na końcu wyposażenie. Dzięki temu można uniknąć podcinania belek, wysokich podestów, niewygodnego WC oraz prysznica, w którym nie da się swobodnie wyprostować.

Łazienka na poddaszu: od czego zacząć planowanie?

Podstawą projektu powinny być jednocześnie rzut i przekrój pomieszczenia. Rzut pokazuje długość ścian oraz dostępną powierzchnię podłogi, ale nie informuje, gdzie użytkownik będzie mógł swobodnie stać. Na przekroju należy zaznaczyć wysokości w kilku punktach, kąt nachylenia połaci, ściankę kolankową, belki, okna dachowe i planowany poziom gotowej posadzki.

Strefy o wysokości poniżej około 190 cm najlepiej wykorzystywać na tę część wanny, nad którą użytkownik siedzi, niskie szafki, półki albo obudowy instalacyjne. Nie powinien tam przebiegać główny ciąg komunikacyjny ani znajdować się miejsce wchodzenia do kabiny, prostowania przed umywalką lub wstawania z WC. Granica 190 cm jest praktyczną wskazówką ergonomiczną, a nie ustawowym minimum właściwym dla każdego pomieszczenia.

Już na tym etapie trzeba uwzględnić wszystkie warstwy podłogi i skosów. Jastrych, ogrzewanie podłogowe, odpływ, klej i płytki podnoszą poziom posadzki. Ruszt oraz płyty zmniejszają z kolei wysokość pod połacią. Jeśli liczy się każdy centymetr, projekt powinien operować wymiarami po wykończeniu, a nie odległościami między surowymi elementami konstrukcji.

Jak rozmieścić wannę, prysznic, WC i umywalkę?

Najwyższą część łazienki należy przeznaczyć na czynności wykonywane w pozycji stojącej. Wanna lepiej wykorzystuje niski skos niż kabina, ale przed każdym urządzeniem musi pozostać bezpieczna strefa obsługi. Układ warto sprawdzić dla najwyższego domownika, także podczas wchodzenia, wstawania, pochylania się i unoszenia rąk.

Prysznic w najwyższej części pomieszczenia

Kabina, wejście do niej oraz miejsce, w którym stoi użytkownik, powinny znajdować się poza niskim skosem. Jako zalecenie ergonomiczne można przyjąć około 20 cm luzu nad głową, a przy deszczownicy około 40 cm. Nie są to ustawowe minima, dlatego ostateczny wymiar należy dopasować do wzrostu użytkowników i wybranej armatury.

Do obliczeń trzeba doliczyć wysokość brodzika lub podestu. Kabina ustawiona w miejscu, w którym przed wykonaniem posadzki są dokładnie 2 m wysokości, może po wykończeniu okazać się za niska. Znaczenie ma również konstrukcja drzwi kabiny, ponieważ skrzydło albo mechanizm przesuwny nie mogą kolidować ze skosem.

Odpływ na poziomie posadzki pozwala odzyskać część wysokości, lecz nie zawsze można go wykonać. Korpus odpływu, syfon i rura ze spadkiem muszą zmieścić się w zaprojektowanych warstwach podłogi. Jeżeli brakuje miejsca, bezpieczniejszym rozwiązaniem może być niski brodzik lub podest. Nie wolno uzyskiwać potrzebnej głębokości przez przypadkowe podcinanie belek stropowych.

Wanna pod skosem

Typowa wanna ma około 55-60 cm wysokości. Nad siedzącą osobą można zaakceptować mniejszą przestrzeń, orientacyjnie około 95-110 cm licząc od podłogi, ale nie oznacza to, że całe urządzenie można wsunąć w najniższy fragment pomieszczenia. Po stronie wejścia i wychodzenia musi znajdować się strefa, w której użytkownik bezpiecznie się wyprostuje.

Jeśli wanna ma służyć również jako prysznic, wymagania wysokościowe stają się zbliżone do kabiny. Trzeba przewidzieć miejsce na osobę stojącą, armaturę i ewentualny parawan. Niski skos nad wanną może też zwiększać ilość wody trafiającej na obudowę połaci lub okno dachowe, dlatego szczególnego znaczenia nabierają poprawna hydroizolacja i możliwość osuszania powierzchni.

Przy wannie wolnostojącej należy sprawdzić nie tylko jej gabaryty, ale też masę, rozstaw punktów podparcia, przebieg odpływu oraz możliwość późniejszego serwisowania syfonu. Efektowna aranżacja nie może utrudniać dostępu do połączeń instalacyjnych.

WC i stelaż podtynkowy

Samo zmieszczenie miski przy ściance kolankowej nie wystarcza. Około 2 m wysokości powinno być dostępne nad przednią częścią miski i miejscem, w którym użytkownik wstaje. Pomiar wykonany wyłącznie przy ścianie za stelażem nie pokazuje rzeczywistej wygody korzystania z WC.

Niski stelaż można zastosować tylko wtedy, gdy producent dopuszcza konkretny sposób montażu. Poszczególne systemy różnią się wysokością, sposobem zamocowania, położeniem przycisku oraz wymaganiami dotyczącymi przedścianki. Zabudowa musi przenosić obciążenia przewidziane dla danego rozwiązania i zapewniać dostęp przez otwór rewizyjny.

Położenie WC jest silnie związane z pionem kanalizacyjnym. Przesunięcie miski na drugi koniec łazienki może wymusić długie podejście, podniesienie podłogi albo wykonanie podestu. Dlatego lokalizację WC należy ustalać razem z przebiegiem kanalizacji, a nie dopiero po zaakceptowaniu układu funkcjonalnego.

Umywalka, lustro i przestrzeń przed nimi

Górna krawędź umywalki znajduje się zazwyczaj około 80-85 cm nad gotową posadzką, ale na poddaszu większym ograniczeniem jest przestrzeń przed nią. Jako wygodny punkt odniesienia można przyjąć pole około 100 × 70 cm o wysokości 200-210 cm. Użytkownik powinien móc się pochylić, wyprostować i spojrzeć w lustro bez wchodzenia głową pod połać.

Skos może utrudnić montaż lustra, szafki lustrzanej i oświetlenia. Wszystkie te elementy należy narysować przed wyborem ceramiki. Niewielkie przesunięcie umywalki w kierunku wyższej części pomieszczenia często poprawia wygodę bardziej niż zakup płytszego modelu ustawionego bezpośrednio pod połacią.

Pion kanalizacyjny i strop mogą przesądzić o układzie łazienki

WC powinno znaleźć się możliwie blisko pionu kanalizacyjnego. Długie poziome podejście wymaga zachowania odpowiedniego spadku, a wraz z odległością rośnie potrzebna różnica poziomów. Skutkiem może być wysoki podest, podniesienie całej posadzki albo kolizja z konstrukcją stropu.

Podobny problem dotyczy prysznica bez brodzika. Odpływ, syfon i rura nie znikają pod płytkami, lecz muszą zmieścić się w warstwach podłogi lub w zaprojektowanym podwyższeniu. Instalator powinien sprawdzić również możliwość odpowietrzenia kanalizacji i dostęp serwisowy. Zbyt płytka zabudowa może uniemożliwić uzyskanie wymaganych spadków albo prowadzić do problemów z odpływem wody.

Nie wolno wykonywać otworów ani podcięć w belkach drewnianych, żebrach stropu i elementach więźby bez oceny projektowej. O miejscu bezpiecznego przejścia instalacji nie można decydować wyłącznie na podstawie tego, którędy najłatwiej poprowadzić rurę.

Strop należy ocenić także pod kątem masy. Wanna napełniona wodą wraz z użytkownikiem może stanowić obciążenie liczone w setkach kilogramów. Dochodzą do tego jastrych, ogrzewanie podłogowe, klej, płytki, przedścianki i pozostałe wyposażenie. Nie istnieje jedna uniwersalna wartość bezpiecznej nośności dla każdego poddasza. Znaczenie mają konstrukcja i rozpiętość stropu, jego stan techniczny, rozstaw podpór oraz miejsce ustawienia urządzenia.

Najlepszy układ jest kompromisem między ergonomią i krótkimi trasami instalacji. Nie warto ustawiać urządzenia w niewygodnym miejscu tylko dlatego, że znajduje się najbliżej pionu. Z drugiej strony przeniesienie WC przez całą szerokość poddasza może znacząco podnieść poziom podłogi i skomplikować późniejszy serwis.

Hydroizolacja i ochrona połaci przed wilgocią to dwa różne zadania

Hydroizolacja podpłytkowa chroni podłoże przed wodą pochodzącą z prysznica, wanny i mokrej posadzki. Warstwa regulująca przepływ pary po ciepłej stronie połaci ogranicza natomiast przenikanie wilgoci do ocieplenia oraz konstrukcji dachu. Bywa potocznie nazywana paroizolacją, ale jej rodzaj i parametry powinny wynikać z projektu przegrody dachowej. Jedna warstwa nie zastępuje drugiej.

Płytki ceramiczne i fugi nie tworzą samodzielnej hydroizolacji. System zabezpieczający strefy mokre powinien obejmować powłokę lub matę podpłytkową, taśmy na połączeniach ścian z podłogą, narożniki oraz mankiety przy rurach i odpływach. Szczególnie narażone są naroża kabiny, odpływ, przejścia baterii podtynkowej i połączenie wanny ze ścianą.

Liczba warstw, docelowa grubość, zużycie i czas schnięcia zależą od konkretnego systemu. Przykładowe rozwiązanie Mapei wymaga dwóch warstw i łącznej grubości co najmniej 0,8 mm, lecz tej wartości nie należy automatycznie przenosić na produkty innych marek. Na budowie trzeba stosować parametry zapisane w aktualnej dokumentacji wybranego systemu.

Impregnowana płyta gipsowo-kartonowa typu H2 jest przeznaczona do pomieszczeń okresowo wilgotnych, ale nie zastępuje hydroizolacji w miejscu bezpośrednio narażonym na wodę. Płyty H2 lub DFH2 powinny być częścią kompletnej zabudowy wykonanej na odpowiednio dobranym ruszcie. Rozstaw profili, rodzaj łączników i układ płyt muszą odpowiadać dokumentacji systemu.

Równie ważna jest ciągłość warstwy po ciepłej stronie połaci. Nieszczelności przy murłacie, oknie dachowym, przewodach i połączeniach arkuszy mogą kierować parę wodną do ocieplenia. Skutkiem bywa kondensacja, zawilgocenie izolacji cieplnej i uszkodzenie drewnianych elementów dachu. Szczelność połaci należy więc rozwiązać przed zamknięciem jej płytami, a nie poprawiać po ułożeniu okładzin.

Nie należy mieszać przypadkowych elementów różnych systemów tylko dlatego, że są dostępne od ręki. Masa uszczelniająca, taśmy, narożniki, mankiety i klej powinny tworzyć układ o potwierdzonej zgodności. Wymiana jednego elementu na przypadkowy odpowiednik może osłabić najszczelniejsze z pozoru połączenia.

Wentylacja oraz elektryka muszą być zaplanowane przed zabudową

Okno dachowe umożliwia okresowe wietrzenie, ale nie zastępuje stałego wywiewu. Dla łazienki z WC lub bez WC przyjmuje się strumień usuwanego powietrza na poziomie 50 m³/h. Aby wywiew mógł działać, powietrze musi również dopływać z części mieszkalnej. Otwory w dolnej części drzwi powinny mieć łączny przekrój co najmniej 220 cm².

Kanał prowadzony przez nieogrzewaną przestrzeń trzeba zabezpieczyć przed kondensacją. Wentylator powinien być dobrany do oporów całej instalacji, a nie tylko do wydajności podanej dla urządzenia pracującego bez kanału. Długi przewód, mała średnica i kilka kolan mogą wyraźnie ograniczyć rzeczywisty przepływ. Więcej informacji o trasach kanałów i sposobie prowadzenia instalacji zawiera poradnik wyjaśniający, jak zrobić wentylację na poddaszu.

Instalację elektryczną należy rozmieścić z uwzględnieniem stref ochronnych wokół wanny i prysznica. W strefie 0 wymagany jest co najmniej stopień ochrony IPX7, a w strefach 1 i 2 co najmniej IPX4. Zwykłych gniazd i łączników nie umieszcza się w tych strefach. Sam symbol IP nie rozstrzyga jednak o poprawności całej instalacji, ponieważ znaczenie mają również zasilanie, zabezpieczenia i położenie urządzenia.

Nowe obwody, wentylator, elektryczne ogrzewanie podłogowe, oprawy w pobliżu wanny lub prysznica oraz połączenia wyrównawcze powinien zaprojektować i sprawdzić elektryk z odpowiednimi kwalifikacjami. Inwestor może wskazać oczekiwane miejsca lustra, oświetlenia, gniazd i szafek, ale nie powinien samodzielnie dobierać zabezpieczeń ani wyznaczać przewodów w strefach mokrych.

Łazienka na poddaszu krok po kroku

Zakup wyposażenia przed sprawdzeniem przekroju i instalacji często kończy się kosztowną zmianą układu. Bezpieczna kolejność prowadzi od pomiarów i oceny konstrukcji do instalacji, warstw szczelnych oraz montażu ceramiki.

1. Zmierz pomieszczenie w rzucie i przekroju. Zaznacz skosy, belki, ściankę kolankową, okna oraz planowany poziom gotowej posadzki.
2. Wyznacz strefy użytkowe. Umieść komunikację, prysznic, przód WC i przestrzeń przed umywalką w części o odpowiedniej wysokości.
3. Sprawdź konstrukcję. Ustal rodzaj i stan stropu, masę planowanych warstw oraz miejsce ustawienia wanny i przedścianek.
4. Rozrysuj kanalizację i wodę. Potwierdź położenie pionu, spadki podejść, miejsce na syfony, odpowietrzenie i dostęp serwisowy.
5. Zaplanuj wentylację i elektrykę. Ustal wywiew, dopływ powietrza przez drzwi, strefy ochronne, oświetlenie i niezbędne obwody.
6. Dobierz wyposażenie do zweryfikowanych wymiarów. Sprawdź rzeczywiste gabaryty urządzeń, sposób otwierania kabiny i wymagania montażowe stelaża.
7. Wykonaj instalacje oraz zabudowę połaci. Zachowaj ciągłość warstwy regulującej przepływ pary i nie ingeruj w konstrukcję bez projektu.
8. Wykonaj hydroizolację. Zastosuj kompletną powłokę lub matę wraz z kompatybilnymi taśmami, narożnikami i mankietami.
9. Ułóż okładziny i zamontuj wyposażenie. Kontroluj spadki, uszczelnienia przejść oraz możliwość serwisowania odpływów i stelaża.
10. Przeprowadź odbiory. Zleć pomiary instalacji elektrycznej, sprawdź działanie odpływów, wywiewu i wszystkich połączeń przed rozpoczęciem normalnego użytkowania.

Wanna czy prysznic i gdzie kończy się DIY?

Samodzielnie można wykonać pomiary, wyznaczyć obrysy urządzeń, przygotować kilka wariantów układu oraz porównać wymagania systemów. Prace wykończeniowe mogą być wykonywane przez osobę mającą odpowiednie doświadczenie, pod warunkiem ścisłego przestrzegania dokumentacji producentów. Nie jest natomiast bezpieczne samodzielne osłabianie stropu, zmienianie więźby, wykonywanie nowych obwodów elektrycznych ani improwizowanie przy odpływach.

Konstruktor jest potrzebny przy stropie drewnianym, ciężkiej wannie, nowych otworach, grubym jastrychu, murowanych ściankach lub jakiejkolwiek ingerencji w więźbę. Projektant sanitarny albo doświadczony instalator powinien potwierdzić spadki, odpowietrzenie kanalizacji, wywiew oraz zabezpieczenie kanałów przed kondensacją. Elektryk z kwalifikacjami odpowiada za nowe obwody, dobór zabezpieczeń, strefy ochronne, połączenia wyrównawcze i pomiary końcowe.

Jeśli dwa układy są podobne pod względem wygody, zwykle lepszy będzie wariant z krótszą kanalizacją, mniejszą masą warstw i prostszym dostępem serwisowym. Rozbudowany podest, kilka załamań rury i kabina wykonywana na indywidualny wymiar zwiększają koszt oraz liczbę miejsc podatnych na awarie.

Wysokość, drzwi i formalności przy adaptacji strychu

Pomieszczenie higienicznosanitarne powinno zasadniczo mieć co najmniej 2,5 m wysokości w świetle. W budynku mieszkalnym dopuszcza się zmniejszenie wysokości do 2,2 m, jeżeli zastosowano wentylację mechaniczną wywiewną albo nawiewno-wywiewną. Przy skośnym stropie sposób pomiaru i zgodność projektu z wymaganiami powinien potwierdzić projektant na podstawie aktualnych warunków technicznych.

Drzwi do łazienki powinny otwierać się na zewnątrz, mieć co najmniej 0,8 m szerokości i 2 m wysokości w świetle. W dolnej części trzeba zapewnić otwory nawiewne o łącznym przekroju minimum 0,022 m², czyli 220 cm².

Posadzka powinna być zmywalna, nienasiąkliwa i nieśliska. Ściany do wysokości co najmniej 2 m powinny mieć powierzchnię zmywalną i odporną na wilgoć. Nie oznacza to automatycznie obowiązku układania płytek na wszystkich ścianach. Można zastosować inne wykończenie, jeśli jest przeznaczone do danych warunków i spełnia wymagania dotyczące odporności na wilgoć.

Przekształcenie nieużytkowego strychu w część mieszkalną może stanowić zmianę sposobu użytkowania. Zgłoszenie jest zasadniczo skuteczne po 30 dniach bez sprzeciwu, ale jeśli planowane roboty wymagają pozwolenia na budowę, zmianę sposobu użytkowania ujmuje się w tym pozwoleniu. Każdy przypadek trzeba ocenić indywidualnie przed rozpoczęciem prac, ponieważ zakres formalności zależy od obecnego przeznaczenia poddasza, rodzaju robót i stanu prawnego budynku.

Dobry projekt łazienki na poddaszu zaczyna się od przekroju, pionu kanalizacyjnego i oceny stropu, a nie od wyboru płytek. Dopiero po potwierdzeniu wysokości, tras instalacyjnych, wentylacji i obciążeń można bezpiecznie zamówić ceramikę, odpływy oraz systemy zabudowy. Jeśli urządzenie koliduje z konstrukcją albo wymaga trudnych do uzyskania spadków, należy zmienić układ zamiast dopasowywać strop do gotowej aranżacji bez projektu.
