Łączenie blachy na rąbek: połączenia i mocowanie

Łączenie blachy na rąbek trzeba rozpocząć od rozpoznania technologii pokrycia. Tradycyjne pasy blachy płaskiej, których krawędzie są profilowane i zamykane przez blacharza, montuje się inaczej niż prefabrykowane panele zatrzaskowe typu click. Choć oba rozwiązania mogą wyglądać podobnie, różnią się budową szwu, sposobem mocowania, wymaganym podłożem i zasadami wykonywania połączeń poprzecznych.

Najwięcej problemów powoduje nie sam widoczny rąbek, lecz przypadkowe unieruchomienie długich pasów, źle dobrany detal łączenia na długości oraz błędy przy kominach, koszach i przejściach instalacyjnych. Dlatego parametry montażowe zawsze trzeba sprawdzać w aktualnej instrukcji konkretnego systemu. Nie należy przenosić rozstawu mocowań, minimalnego spadku ani długości paneli z produktu innego producenta.

Łączenie blachy na rąbek krok po kroku

Prawidłowy montaż zaczyna się przed ułożeniem pierwszego pasa. Trzeba znać rzeczywisty spadek dachu, długość połaci, rodzaj podbudowy oraz zasady mocowania podane dla wybranego materiału. Rąbek podłużny prowadzi się zasadniczo zgodnie ze spadkiem, od okapu do kalenicy. Połączenie poprzeczne, jeżeli jest potrzebne, projektuje się osobno.

Poniższa kolejność porządkuje przygotowanie prac, ale nie zastępuje instrukcji producenta. W panelach click geometria zamka, rozmieszczenie otworów montażowych i detale przy okapie są fabrycznie określone. W tradycyjnym pokryciu sposób profilowania, zamknięcia rąbka i rozmieszczenia haftr dobiera się do materiału oraz projektu dachu.

1. Rozpoznaj rodzaj pokrycia. Ustal, czy masz płaskie pasy przeznaczone do felcowania, czy gotowe panele z zamkiem zatrzaskowym i przygotowaną strefą mocowania.
2. Zmierz spadek połaci. Wynik porównaj z dokumentacją konkretnego produktu. Sprawdź również, czy producent nie wymaga większego nachylenia po dodaniu połączenia poprzecznego.
3. Sprawdź długość połaci i elementów. Jeżeli jeden pas nie może sięgać od okapu do kalenicy, potrzebny będzie zaprojektowany detal poprzeczny. Nie zastępuje go zwykły zakład skręcony od góry.
4. Zweryfikuj podłoże. Powinno być równe, suche i wykonane w wariancie dopuszczonym przez producenta. W zależności od systemu może to być pełne poszycie, deskowanie, układ łat albo poszycie z odpowiednią warstwą rozdzielającą.
5. Wyznacz linię pierwszego pasa. Błąd ustawienia pierwszego elementu narasta na szerokości połaci i może uniemożliwić prawidłowe zakończenie pokrycia przy krawędzi dachu.
6. Rozplanuj mocowania. W tradycyjnym systemie trzeba określić strefę haftr stałych i zakres pracy haftr przesuwnych. W panelach click stosuje się sposób mocowania podany w instrukcji systemowej.

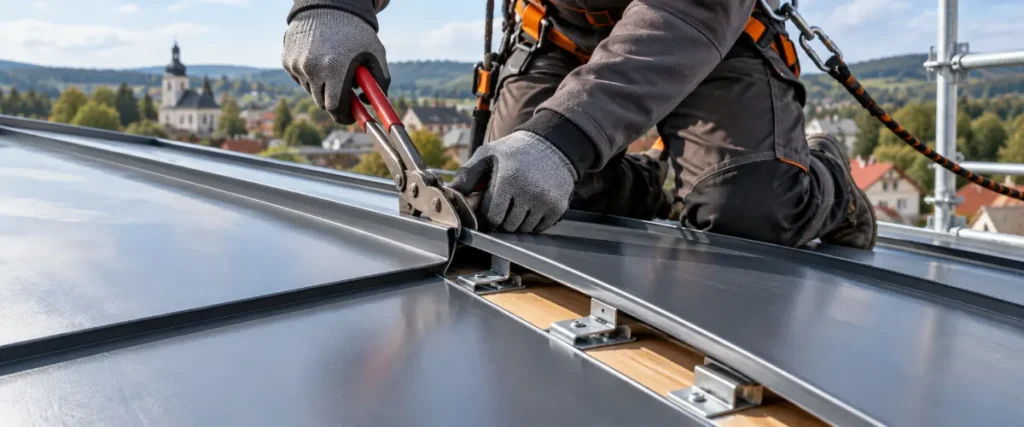

7. Ułóż i połącz pasy podłużnie. Tradycyjny rąbek zamyka się ręcznie lub maszynowo, zgodnie z wymaganym profilem. Zamek panelu click zatrzaskuje się bez zgniatania profilu i bez uszkadzania powłoki.
8. Wykonaj połączenia poprzeczne oraz obróbki. Dotyczy to także okapu, kalenicy, koszy, kominów, lukarn i przejść instalacyjnych. Te miejsca wymagają szczególnej kontroli drogi odpływu wody.
9. Skontroluj gotową połać. Sprawdź domknięcie szwów, stan powłoki, poprawność mocowań i możliwość pracy termicznej. Opiłki i pozostałości po cięciu trzeba od razu usunąć.

Tradycyjny rąbek a panel click: dwie różne technologie

Tradycyjne pokrycie wykonuje się z pasów blachy płaskiej. Ich krawędzie są odpowiednio profilowane, składane i zamykane na budowie albo częściowo przygotowywane w warsztacie. Połączenie może mieć postać rąbka pojedynczego, kątowego lub podwójnego. Pasy mocuje się pośrednio za pomocą ukrytych haftr, dzięki czemu główne połączenie nie wymaga przewiercania powierzchni blachy.

Panel click jest prefabrykowanym elementem z fabrycznie uformowanym zamkiem zatrzaskowym oraz otworami montażowymi. Do tej grupy należą między innymi Ruukki Classic Design, Pruszyński PD510 P-S i Blachotrapez Retro 25. Takie panele naśladują wygląd tradycyjnego rąbka, ale nie są montowane przez ręczne lub maszynowe felcowanie obu krawędzi.

Instrukcje tych technologii nie są zamienne. Próba felcowania panelu click może uszkodzić zamek i powłokę. Z kolei przykręcenie tradycyjnego pasa jak prefabrykowanego panelu może zablokować jego pracę termiczną i naruszyć szczelność pokrycia.

Jak wykonuje się połączenia podłużne

Połączenia podłużne biegną zgodnie ze spadkiem połaci i znajdują się na drodze spływającej wody. W tradycyjnej technologii krawędzie są przygotowywane do zamknięcia w rąbek stojący. Dobór rodzaju rąbka zależy od materiału, spadku, ekspozycji dachu oraz zasad konkretnego systemu.

Rąbek pojedynczy i kątowy

Rąbek pojedynczy ma prostszą budowę niż podwójny, ale nie powinien być wybierany wyłącznie dlatego, że można go szybciej zamknąć. Może być stosowany tylko tam, gdzie pozwalają na to warunki użytkowania i dokumentacja danego rozwiązania. Rąbek kątowy jest odmianą połączenia o charakterystycznym ułożeniu zamkniętej krawędzi. Jego przydatność również trzeba oceniać dla konkretnego miejsca, a nie według jednej uniwersalnej granicy spadku.

Parametr odpowiedni dla elewacji, attyki lub bardzo stromej połaci nie musi zapewniać bezpiecznego odprowadzania wody na dachu o niewielkim nachyleniu. Nie należy więc tworzyć ogólnej zasady, według której każdy rąbek pojedynczy jest dopuszczalny od tej samej wartości spadku.

Podwójny rąbek stojący

Podwójny rąbek powstaje przez dwukrotne złożenie krawędzi. Zapewnia większą odporność na podciekanie niż pojedyncze zamknięcie i jest typowym rozwiązaniem dla tradycyjnych pokryć na połaciach o mniejszym spadku, jeśli dopuszcza je producent systemu. Takie rozwiązania oferują między innymi RHEINZINK i VMZINC, ale ich wytyczne nie są automatycznie właściwe dla stali powlekanej lub aluminium.

Zamek w panelu click

W panelach zatrzaskowych kształt oraz wysokość widocznego rąbka są ustalone fabrycznie. Ruukki Classic Design ma rąbek 32 mm, natomiast Pruszyński PD510 P-S i Blachotrapez Retro 25 mają rąbek 25 mm. Wartości te opisują konkretne produkty i nie są wymiarami do samodzielnego formowania zamka.

Podczas montażu znaczenie ma pełne zatrzaśnięcie połączenia, zachowanie osi panelu oraz pozostawienie wymaganej możliwości ruchu. Jeżeli kolejny element trzeba mocno dociągać, dociskać lub odkształcać, należy przerwać pracę i skontrolować linię pierwszego pasa, geometrię podłoża oraz rzeczywistą szerokość krycia. Wymuszone zamknięcie może spowodować falowanie, przesunięcie kolejnych paneli albo rozpięcie zamka.

Jak łączyć blachę na długości

Połączenie poprzeczne jest potrzebne, gdy długość połaci przekracza dopuszczalny wymiar elementu, transport jednego pasa jest niemożliwy albo podział pokrycia wynika z projektu. Nie jest to zwykły zakład dwóch arkuszy skręcony wkrętami. Detal musi odprowadzać wodę, ograniczać możliwość jej podciągania i jednocześnie uwzględniać wydłużanie oraz kurczenie się blachy.

W tradycyjnych pokryciach stosuje się między innymi pojedynczą lub podwójną agrafkę, rąbek leżący, połączenie z dodatkowym pasem oraz uskok nazywany stopniem. Agrafka tworzy poprzeczne zazębienie krawędzi i może być używana tylko przy spadku dopuszczonym dla danego wariantu. Rąbek leżący ma niski profil, dlatego nie może tworzyć przeszkody, przy której będzie zatrzymywała się woda. Uskok rozdziela sąsiednie odcinki pasa na dwóch poziomach i ułatwia odprowadzenie wody przy zachowaniu dylatacji.

Dobór rozwiązania zawsze zależy od materiału i systemu. Dla systemu VMZINC producent podaje następujące przykłady:

• podwójna agrafka powyżej 11° lub 20% spadku, z zakładem co najmniej 200 mm,
• pojedyncza agrafka powyżej 25° lub 47% spadku, z zakładem 50 mm,
• stopień od 3° lub 5% spadku, o wysokości minimum 80 mm.

Nie są to uniwersalne wartości dla wszystkich blach na rąbek. Dotyczą wskazanego systemu tytan-cynkowego. Inne wymagania mogą obowiązywać dla aluminium, stali powlekanej i prefabrykowanych paneli zatrzaskowych. Szczegóły można sprawdzić w dokumentacji systemu VMZINC.

Panele click również mają własne ograniczenia. Ruukki Classic Design może mieć maksymalnie 10 m długości i jest przewidziany od 8° bez łączenia na długości. Przy takim łączeniu producent wymaga co najmniej 14° oraz zakładu poprzecznego 200 mm. Nie oznacza to, że identyczny detal będzie poprawny w panelu innej marki.

Połączenia poprzeczne są szczególnie narażone na wodę spływającą po połaci, zalegający śnieg i zanieczyszczenia. Na małym spadku, przy długiej połaci lub w miejscu, gdzie śnieg może tworzyć zatory, detal powinien zaprojektować i wykonać doświadczony blacharz-dekarz.

Haftry, wkręty i praca termiczna blachy

Blacha zmienia długość pod wpływem temperatury. Wielkość ruchu zależy od materiału, długości pasa i zakresu nagrzewania. Przypadkowe unieruchomienie długiego elementu na obu końcach prowadzi do narastania naprężeń. Skutkiem mogą być wybrzuszenia, pofałdowanie powierzchni, rozerwanie otworów montażowych oraz uszkodzenie detali przy okapie lub kalenicy.

Haftry stałe i przesuwne

W tradycyjnym pokryciu pasy mocuje się za pomocą haftr, nazywanych także łapkami lub klipsami. Haftry stałe tworzą zaprojektowany punkt albo strefę stałą. Haftry przesuwne przytrzymują pokrycie, ale pozwalają mu wydłużać się i kurczyć wzdłuż połaci.

Położenia strefy stałej nie wybiera się przypadkowo. Zależy ono między innymi od spadku, długości pasa, geometrii dachu oraz rozmieszczenia połączeń i obróbek. Brak projektu tej strefy jest wskazaniem do konsultacji z fachowcem, zwłaszcza na długiej lub nisko nachylonej połaci.

VMZINC podaje standardowy rozstaw klipsów 330 mm, ale wymaga jego sprawdzenia według parametrów dachu i warunków klimatycznych. W narożach oraz strefach brzegowych ssanie wiatru jest większe niż w środkowej części połaci, więc projekt może przewidywać inne zagęszczenie mocowań. Wartości 330 mm nie wolno przenosić bez obliczeń na inny materiał lub system.

Mocowanie paneli click

W panelach click wykorzystuje się przygotowane otwory montażowe i mocowania wskazane przez producenta. Wkręt nie powinien dociskać blachy w sposób, który blokuje przewidziany ruch w otworze. Jednocześnie mocowanie musi bezpiecznie przenosić obciążenia i nie może pozostawać przypadkowo luźne.

Typ, liczba i rozmieszczenie wkrętów powinny wynikać z instrukcji oraz projektu uwzględniającego obciążenie wiatrem. Szczególnej kontroli wymagają krawędzie, naroża, okolice kalenicy i miejsca, w których ciągłość panelu zostaje przerwana przez detal dachowy.

Jaki spadek i podłoże są dopuszczalne

Nie istnieje jeden minimalny spadek dla wszystkich pokryć nazywanych blachą na rąbek. Jest to parametr kompletnego systemu, a jego wartość może zmieniać się po dodaniu połączenia poprzecznego. Trzeba również rozróżniać stopnie i procenty. Spadek 5% odpowiada około 2,9°, a nie 5°.

Tabela pokazuje różnice między systemami, a nie ranking produktów. Nie należy na jej podstawie przyjmować najniższej wartości jako dopuszczalnej dla dowolnego pokrycia. Znaczenie mają również długość pasa, występowanie połączeń poprzecznych, rodzaj podłoża, lokalne obciążenie śniegiem i wiatrem oraz sposób wykonania detali.

Podłoże pod tradycyjny rąbek

Tradycyjny rąbek zwykle współpracuje z ciągłym i równym podłożem oraz warstwą rozdzielającą dobraną do materiału blachy i układu wentylacji. Nierówności poszycia mogą być widoczne na gotowej powierzchni, utrudniać profilowanie oraz ograniczać swobodną pracę pasów.

Podłoże pod panel zatrzaskowy

Niektóre panele click można montować na łatach, ale możliwość ta musi wynikać z instrukcji konkretnego produktu. Dla Ruukki Classic Design producent dopuszcza między innymi łaty w maksymalnym rozstawie osiowym 250 mm, deskowanie z odstępami oraz pełne poszycie z płyty o grubości minimum 18 mm i matą strukturalną.

Są to parametry jednego produktu. Nie można na ich podstawie przygotować podłoża pod Pruszyński PD510 P-S, Blachotrapez Retro 25 ani tradycyjny system na rąbek. Każdy z tych wariantów wymaga sprawdzenia oddzielnej dokumentacji.

Najczęstsze błędy przy łączeniu blachy na rąbek

• Łączenie zaleceń z różnych instrukcji. Może prowadzić do przyjęcia zbyt małego spadku, niewłaściwego rozstawu podpór lub detalu poprzecznego niedostosowanego do zamka.
• Unieruchomienie blachy na obu końcach. Zbyt sztywne mocowanie długiego pasa powoduje narastanie naprężeń, falowanie i uszkodzenia po kolejnych cyklach nagrzewania.
• Wykonanie przypadkowego zakładu poprzecznego. Dwa arkusze skręcone od góry nie zastępują agrafki, uskoku ani fabrycznie opracowanego połączenia paneli.
• Cięcie szlifierką kątową. Wysoka temperatura uszkadza warstwę cynku i lakieru, a gorące opiłki wtapiają się w powierzchnię. Blachy powlekane tnie się nożycami ręcznymi, skokowymi lub wibracyjnymi, zgodnie z zaleceniami producenta.
• Pozostawienie opiłków na połaci. Metalowe drobiny mogą rdzewieć, powodować punktowe przebarwienia i uszkadzać powłokę ochronną.
• Przeprowadzenie instalacji przez główny rąbek. Przejście antenowe, wentylacyjne lub rurowe trzeba rozmieścić i obrobić bez naruszania podstawowego szwu odprowadzającego wodę.
• Nieprawidłowy transport długich paneli. Podnoszenie elementu tylko za końce może trwale zdeformować zamek. Długie panele powinno przenosić kilka osób, podpierając je w wielu punktach.
• Brak kontroli pierwszego pasa. Nawet niewielka odchyłka powtarzana na kolejnych elementach może przełożyć się na duży błąd przy przeciwległej krawędzi połaci.
• Chodzenie po mokrej lub zabrudzonej blasze. Zwiększa ryzyko upadku, zarysowania powłoki i odkształcenia paneli w miejscach bez podparcia.

Prace prowadzi się na wysokości i przy ostrych krawędziach. Niezbędne są zabezpieczenia przed upadkiem, kask, rękawice odporne na przecięcie, obuwie z miękką i czystą podeszwą oraz bezpieczny sposób transportowania elementów. Mokra blacha jest bardzo śliska. Doświadczenie w remontach wykonywanych na gruncie nie zastępuje zabezpieczenia stanowiska pracy na dachu.

Montaż samodzielny czy pomoc blacharza-dekarza

Samodzielny montaż można rozważyć wyłącznie przy prostej, regularnej połaci i prefabrykowanych panelach click, gdy spadek mieści się w zakresie producenta, a długość paneli nie wymaga łączenia poprzecznego. Potrzebne są kompletna instrukcja systemowa, równe podłoże, odpowiednie narzędzia oraz rusztowanie lub system asekuracyjny.

Nawet w takim przypadku obróbki przy kominie, koszu, lukarnie lub przejściu instalacyjnym powinien wykonać fachowiec. Są to miejsca, w których drobny błąd może skierować wodę pod pokrycie, a skutki staną się widoczne dopiero po intensywnych opadach lub zaleganiu śniegu.

Tradycyjny podwójny rąbek wykonywany na budowie należy powierzyć blacharzowi-dekarzowi dysponującemu odpowiednimi narzędziami i doświadczeniem w obróbce danego materiału. Pomoc specjalisty jest konieczna również przy małym spadku, połączeniach poprzecznych, dachach łukowych, nieregularnej geometrii oraz braku projektu obciążenia wiatrem.

Sześć pytań przed podjęciem decyzji

1. Czy wiadomo jednoznacznie, że jest to tradycyjny rąbek albo konkretny system paneli click?
2. Czy rzeczywisty spadek spełnia wymagania producenta, także po uwzględnieniu połączeń na długości?
3. Czy podłoże jest równe i wykonane w dopuszczonym układzie?
4. Czy długość pasa mieści się w limitach systemu i pozwala na bezpieczny transport?
5. Czy projekt określa sposób mocowania, strefę stałą oraz wymagania wynikające z obciążenia wiatrem?
6. Czy wszystkie obróbki i przejścia instalacyjne są pokazane w dokumentacji?

Jeżeli na którekolwiek z tych pytań nie ma pewnej odpowiedzi, montaż nie powinien się rozpoczynać. Dotyczy to zwłaszcza sytuacji, gdy wykonawca chce zastosować wartości zapamiętane z innego dachu lub połączyć elementy według instrukcji konkurencyjnego produktu.

Przed zamówieniem pokrycia należy ostatecznie potwierdzić spadek, rodzaj poszycia, długość pasów, występowanie połączeń poprzecznych oraz sposób mocowania w strefach brzegowych. Prosty panel click może być łatwiejszy w układaniu niż tradycyjnie felcowana blacha, ale nie zwalnia to z przestrzegania instrukcji ani zasad bezpiecznej pracy na wysokości.
