Kratka wentylacyjna w łazience powinna pasować nie tylko do wymiaru otworu, lecz przede wszystkim do rodzaju instalacji i wymaganych warunków przepływu. Model z gęstą siatką, filtrem, zamykaną żaluzją albo przypadkowo dobraną klapą zwrotną może osłabić wywiew zamiast go poprawić.
Sama kratka jest tylko zakończeniem instalacji. Nie wytwarza ciągu i nie naprawi niedrożnego kanału, braku nawiewu ani ciągu wstecznego. Przed zakupem trzeba więc rozpoznać sposób wentylacji, sprawdzić drogę dopływu powietrza, zmierzyć otwór i dopiero wtedy dobrać element o odpowiedniej powierzchni czynnej.
Jaką kratkę wentylacyjną do łazienki wybrać?
Do wentylacji grawitacyjnej najbezpieczniejszy jest prosty model o możliwie małych oporach przepływu, bez filtra, gęstej siatki i mechanizmu pozwalającego całkowicie zamknąć wywiew. Króciec musi pasować do istniejącego otworu, a front powinien dać się łatwo zdjąć do mycia. W instalacji mechanicznej, higrosterowanej lub z rekuperacją należy zastosować element przewidziany w projekcie, na przykład właściwą kratkę regulacyjną, kratkę higrosterowaną albo anemostat.
Nie należy wybierać produktu wyłącznie na podstawie oznaczenia „14 × 14 cm”. Taki wymiar często dotyczy zewnętrznej ramki, natomiast lamele, kołnierz i siatka pozostawiają znacznie mniejszy wolny przekrój. W dokumentacji produktu należy szukać powierzchni czynnej, wymiaru montażowego lub charakterystyki przepływu i spadku ciśnienia.
Kratka nie jest wentylacją, lecz jej zakończeniem. Nie zwiększy wydajności zimnego, niedrożnego lub źle podłączonego kanału. Może natomiast ograniczyć przepływ, jeśli ma małą powierzchnię czynną albo dodatkowe elementy dławiące.
Materiał ma znaczenie głównie dla trwałości i łatwości czyszczenia. Dobre tworzywo jest odporne na wilgoć, stal nierdzewna dobrze znosi warunki panujące w łazience, a stal malowana wymaga nieuszkodzonej powłoki ochronnej. Sam podział na kratki plastikowe i metalowe nie przesądza jednak o skuteczności. Model z tworzywa o szerokich prześwitach może powodować mniejszy opór niż dekoracyjna osłona stalowa z wąskimi szczelinami.
| Rodzaj instalacji | Właściwy element końcowy | Czego nie dobierać bez rozpoznania instalacji |
|---|---|---|
| Wentylacja grawitacyjna | Prosta kratka o małych oporach, bez filtra i pełnego zamknięcia | Ciężkiej klapy zwrotnej, gęstej siatki i wentylatora |
| Zbiorcza wentylacja mechaniczna | Element zgodny z projektem i regulacją instalacji | Dowolnej kratki zmieniającej ustalony przepływ |
| Instalacja higrosterowana | Kratka higrosterowana przeznaczona do danego systemu | Zwykłej osłony w miejsce elementu regulującego |
| Rekuperacja | Anemostat lub kratka wskazana w projekcie i ustawiona podczas regulacji | Samodzielnego przestawiania nastawy albo zmiany typu zakończenia |
| Lokalny wyciąg mechaniczny | Wentylator i ewentualna klapa dobrane do kanału oraz jego oporów | Wentylatora bez sprawdzenia kanału, nawiewu i urządzeń spalających paliwo |
Najpierw rozpoznaj rodzaj wentylacji
W mieszkaniu z wentylacją grawitacyjną przepływ powstaje między innymi dzięki różnicy temperatur, wysokości kanału i działaniu wiatru. Powietrze zewnętrzne powinno napływać do pokoi przez nawiewniki lub inne przewidziane otwory, przepływać przez mieszkanie, a następnie trafiać do łazienki przez dolną część drzwi. Zasłonięcie nawiewników i uszczelnienie wszystkich okien może zatrzymać ten obieg nawet wtedy, gdy pion wentylacyjny jest drożny.
W budynku wielorodzinnym za podobnie wyglądającą osłoną może znajdować się również zbiorcza wentylacja mechaniczna, system hybrydowy albo instalacja higrosterowana. Sam wygląd kratki nie wystarcza do rozpoznania układu. Informacji należy szukać w dokumentacji budynku, u zarządcy lub w protokole z kontroli przewodów wentylacyjnych.
Minimalny strumień powietrza wywiewanego z łazienki, przyjmowany na podstawie norm przywołanych w przepisach, wynosi 50 m³/h. Nie jest to deklarowana wydajność samej kratki, lecz wymaganie dotyczące działającego układu: nawiewu, przepływu przez mieszkanie, otworów w drzwiach i kanału wywiewnego. Nawet duża osłona nie zapewni takiego strumienia, jeżeli w szczelnym lokalu brakuje dopływu powietrza.
Dopływ powietrza przez drzwi łazienkowe
Dolna część drzwi łazienkowych powinna mieć otwory o łącznym przekroju co najmniej 0,022 m², czyli 220 cm². Liczba ta dotyczy przepływu przez drzwi, a nie minimalnej powierzchni kratki wywiewnej. To dwa różne elementy instalacji, których parametrów nie należy ze sobą utożsamiać.
Dla drzwi o szerokości 80 cm geometryczny prześwit odpowiadający 220 cm² miałby około 2,75 cm wysokości. W praktyce trzeba brać pod uwagę rzeczywistą szerokość wolnego prześwitu, kształt skrzydła i ewentualne elementy ograniczające przepływ. Niewielkie podcięcie drzwi często nie zapewnia wymaganego przekroju.
Tuleje wentylacyjne również należy oceniać na podstawie powierzchni rzeczywistych prześwitów. Ich średnica zewnętrzna obejmuje pierścień i elementy osłonowe, dlatego kilka małych tulei może nie zapewnić 220 cm² netto. Dane trzeba odczytać z dokumentacji produktu. Jeśli są niedostępne, nie należy zakładać, że sama liczba tulei przesądza o spełnieniu wymagania.
Wymiar ramki nie określa rzeczywistego przepływu
Przed zakupem należy osobno zmierzyć światło otworu, średnicę lub wymiary przyłącza, dostępną głębokość osadzenia i obszar, który ma zakryć ramka. Produkty bywają opisywane wymiarem frontu, średnicą króćca albo wymiarem montażowym. Pomylenie tych wartości może skończyć się zbyt luźnym mocowaniem, koniecznością kucia płytek lub częściowym zasłonięciem kanału.
Front o wymiarach 140 × 140 mm nie oznacza powierzchni czynnej równej 196 cm². Ramka, ukośne lamele, kołnierz i siatka zmniejszają pole, przez które faktycznie przepływa powietrze. Jeżeli producent nie podaje powierzchni czynnej ani danych przepływowych, do wentylacji grawitacyjnej bezpieczniej wybrać prostszy model z szerokimi prześwitami i bez dodatkowych przesłon.
- Króciec: powinien pasować do istniejącego otworu bez wciskania elementu ograniczającego światło kanału.
- Powierzchnia czynna: powinna być znana lub możliwie duża w stosunku do wymiaru frontu.
- Opory przepływu: w wentylacji grawitacyjnej należy unikać filtrów, gęstych siatek i ciężkich mechanizmów.
- Demontaż: front powinien dać się zdjąć do mycia bez wyrywania ramki ze ściany.
- Materiał: musi być odporny na wilgoć i korozję.
- Żaluzja: nie może pozwalać na całkowite zamknięcie wymaganego wywiewu.
- Klapa zwrotna: może być stosowana tylko w instalacji, w której została technicznie przewidziana.
Czy warto montować klapę zwrotną?
Klapa zwrotna nie jest uniwersalnym sposobem na zimne powietrze lub zapachy wydostające się z kanału. Może być przydatna w wyciągu mechanicznym, ponieważ ogranicza cofanie powietrza po zatrzymaniu wentylatora. Musi jednak być dobrana do instalacji i otwierać się przy ciśnieniu wytwarzanym przez urządzenie.
W kanale grawitacyjnym naturalny ciąg może nie poradzić sobie ze sprężyną, ciężką membraną albo zabrudzonymi skrzydełkami klapy. Skutek będzie odwrotny do oczekiwanego: wywiew osłabnie, a wilgoć pozostanie w pomieszczeniu. Jeżeli z kanału stale nawiewa lub przedostają się zapachy, trzeba znaleźć przyczynę zaburzenia ciągu, a nie automatycznie zamykać kanał.
Gdzie powinna znajdować się kratka wywiewna?
Otwór wywiewny umieszcza się wysoko, możliwie blisko stropu, ponieważ tam znajduje się ciepłe i wilgotne powietrze. Jako branżową zasadę montażową często podaje się położenie górnej krawędzi otworu nie niżej niż około 15 cm od sufitu. Nie jest to jednak uniwersalny wymiar uzasadniający samodzielne przenoszenie sprawnego przyłącza w istniejącym budynku.
Korzystne jest położenie wywiewu z dala od drzwi, aby powietrze przepływało przez możliwie dużą część łazienki. Jeżeli sprawny otwór znajduje się bliżej wejścia, nie należy kuć nowego wyłącznie dla poprawy układu aranżacyjnego. Nieprawidłowa ingerencja może doprowadzić do podłączenia do niewłaściwego pionu, pogorszenia ciągu albo naruszenia wymagań przeciwpożarowych.
Kratka a sufit podwieszany i zabudowa meblowa
Otworu nie wolno schować w zamkniętej szafce, za szczelną zabudową ani pozostawić w pustce nad sufitem podwieszanym. Powietrze musi być odbierane bezpośrednio z łazienki. Pozostawienie kratki nad pełnym sufitem sprawi, że wentylowana będzie głównie zamknięta pustka, a nie pomieszczenie.
Jeżeli podczas remontu sufit jest obniżany, do istniejącego kanału trzeba doprowadzić szczelny przewód zakończony elementem wywiewnym w płaszczyźnie nowego sufitu lub ściany. Dobór trasy, przekroju i sposobu połączenia powinien wykonać projektant albo specjalista wentylacji, zwłaszcza gdy przewód miałby być długi, elastyczny lub załamany.
W mieszkaniu ograniczenia związane z pionami są równie ważne jak rozmieszczenie wyposażenia. Przed większym remontem warto sprawdzić, czego nie należy przenosić w małej łazience w bloku, zanim powstanie projekt zabudowy i sufitu.
Montaż kratki wentylacyjnej krok po kroku
Samodzielnie można wymienić zdejmowaną osłonę na zgodny element o takim samym sposobie podłączenia, pod warunkiem że nie zmienia się kanału, nie wykonuje nowego otworu i nie ingeruje w instalację zbiorczą. Przed wierceniem trzeba sprawdzić przebieg przewodów elektrycznych i rur. W wykafelkowanej strefie mokrej należy również uważać, aby nie uszkodzić hydroizolacji.
- Rozpoznaj instalację. Sprawdź dokumentację, oznaczenia starego elementu i informacje od zarządcy. Ustal, czy jest to wentylacja grawitacyjna, mechaniczna, higrosterowana czy część rekuperacji.
- Sprawdź dopływ powietrza. Otwórz nawiewniki i obejrzyj otwory w dolnej części drzwi. Bez drogi nawiewnej wymiana osłony nie przywróci prawidłowego przepływu.
- Zdejmij stary front. Usuń kurz z kratki i dostępnej krawędzi otworu. Nie wsuwaj głęboko szczotki, rury odkurzacza ani innych narzędzi do pionu.

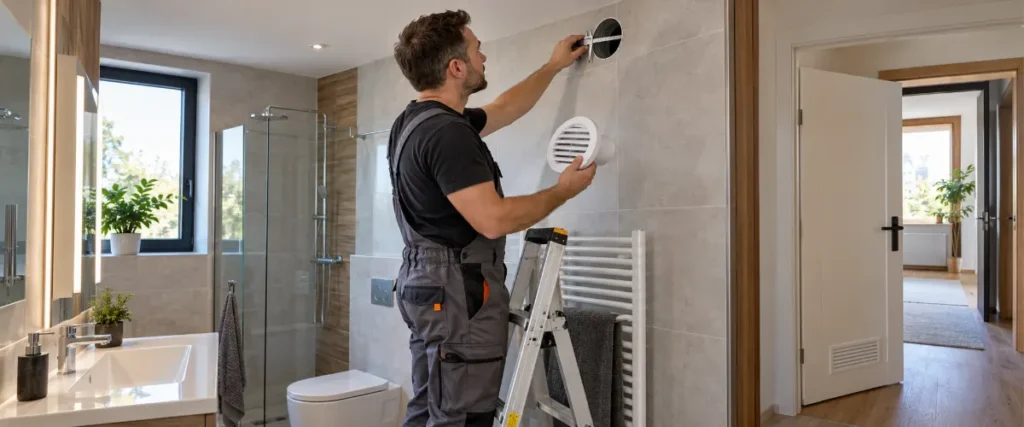

- Zmierz otwór i pole montażowe. Zapisz średnicę albo szerokość i wysokość światła, głębokość osadzenia oraz maksymalny wymiar ramki.
- Sprawdź parametry nowego modelu. Porównaj wymiar montażowy, powierzchnię czynną i sposób mocowania. Do wentylacji grawitacyjnej wybierz element bez filtra i zbędnych przesłon.
- Nie zwężaj kanału. Nie stosuj redukcji tylko po to, aby zamontować mniejszy front. Nie wypełniaj światła przewodu pianą montażową ani grubą warstwą kleju.
- Zamocuj ramkę. Postępuj zgodnie z instrukcją producenta. Nie wprowadzaj długich wkrętów w głąb kanału i nie wierć bez upewnienia się, że w ścianie nie ma instalacji.
- Załóż zdejmowany front. Sprawdź, czy żaden element nie blokuje prześwitu i czy kratkę będzie można później zdemontować do mycia.
- Orientacyjnie sprawdź kierunek przepływu. Przy otwartych nawiewnikach przyłóż do kratki cienką chusteczkę. Taki test pokazuje jedynie kierunek przepływu w danej chwili, a nie rzeczywistą wydajność instalacji.
Nie należy sprawdzać ciągu świecą, zapalniczką ani zapałką. Jest to szczególnie niebezpieczne w pomieszczeniu z instalacją gazową. Potwierdzenie strumienia 50 m³/h wymaga odpowiedniego pomiaru, a wynik powinien być oceniany z uwzględnieniem rodzaju kratki i całej drogi przepływu powietrza.
Dlaczego para nie znika albo z kratki wieje?
Brakuje dopływu powietrza
Jeżeli lustro i ściany długo pozostają mokre, przyczyną nie musi być kratka wentylacyjna w łazience. Częstym problemem są zamknięte nawiewniki, bardzo szczelne okna, uszczelnione drzwi wewnętrzne albo zbyt mały przekrój otworów transferowych w drzwiach łazienkowych. Chwilowa poprawa po uchyleniu okna wskazuje na niedostateczny dopływ, ale nie jest rozwiązaniem docelowym.
Kratka dławi przepływ
Zabrudzona siatka, filtr, zamknięta żaluzja, ciężka klapa zwrotna lub redukcja przekroju mogą wyraźnie osłabić wywiew. Jeżeli po zdjęciu samego frontu chusteczka jest przyciągana wyraźniej, zamontowany element może stawiać zbyt duży opór. To nadal tylko obserwacja orientacyjna, która nie potwierdza uzyskania wymaganego strumienia powietrza.
Z kanału nawiewa zimne powietrze
Stały nawiew z kanału oznacza ciąg wsteczny. Przyczyną może być brak nawiewu do mieszkania, działanie okapu lub innego wentylatora, wychłodzony kanał, niekorzystny wiatr, problem z zakończeniem komina albo zaburzenie w instalacji zbiorczej. Automatyczne dołożenie klapy może jedynie ukryć objaw i jednocześnie odciąć wymagany wywiew.
Do łazienki przedostają się zapachy
Zapachy z innych mieszkań mogą świadczyć o nieprawidłowym działaniu kanału zbiorczego, błędnym podłączeniu urządzenia albo ingerencji wykonanej w innym lokalu. Takiego problemu nie rozwiązuje filtr zapachowy założony na kratkę. Zgłoszenie powinno trafić do zarządcy, który może zlecić kontrolę pionu i wykonanie pomiarów.
Wokół otworu pojawiają się zacieki lub pleśń
Skropliny, zacieki, szron albo pleśń wokół otworu wymagają szerszej diagnostyki. Możliwe przyczyny to wychłodzenie przewodu, nieszczelność, kondensacja w niezaizolowanym odcinku albo zbyt słaby przepływ. Użytkownik może wyczyścić widoczny front, ale czyszczenie wnętrza pionu, naprawa przewodu i ocena ciągu należą do zarządcy oraz osób z odpowiednimi kwalifikacjami.
Co zrobić samodzielnie, a kiedy wezwać fachowca?
Zakres bezpiecznych prac domowych obejmuje umycie zdejmowanego frontu, sprawdzenie nawiewników i otworów w drzwiach, pomiar istniejącego otworu oraz wymianę osłony na zgodny element bez zmiany przebiegu kanału. Nie należy samodzielnie czyścić głębi pionu, wykonywać nowego przyłączenia ani montować wentylatora lub klapy w nieznanym systemie.
| Sytuacja | Zalecana decyzja |
|---|---|
| Sprawna wentylacja grawitacyjna, zabrudzony albo pęknięty front | Wyczyść go lub wymień na prosty model o porównywalnej albo większej powierzchni czynnej |
| Kratka ma filtr, drobną siatkę lub zamykaną żaluzję | Wybierz element o mniejszych oporach, jeżeli dokumentacja instalacji nie wymaga innego rozwiązania |
| Powietrze stale nawiewa lub przenosi zapachy | Zgłoś problem zarządcy, kominiarzowi albo specjaliście wentylacji; nie maskuj go klapą |
| Otwór ma zostać przeniesiony lub ukryty nad sufitem | Zleć ocenę projektantowi instalacji i wykonanie szczelnego przyłącza |
| Instalacja jest mechaniczna, zbiorcza albo higrosterowana | Dobierz zakończenie na podstawie projektu i wymaganych nastaw systemu |
| W łazience znajduje się urządzenie spalające paliwo | Przerwij samodzielne przeróbki i zleć ocenę kominiarską oraz instalacyjną |
Szczególne zagrożenie przy urządzeniu gazowym
W łazience z urządzeniem gazowym pobierającym powietrze do spalania z pomieszczenia i z grawitacyjnym odprowadzeniem spalin nie wolno stosować mechanicznej wentylacji wyciągowej. Wentylator zamontowany zamiast kratki może wytworzyć podciśnienie i spowodować cofnięcie spalin do pomieszczenia.
Wyjątkiem mogą być odpowiednio zaprojektowane systemy nawiewno-wywiewne zrównoważone lub nadciśnieniowe. Nie dotyczy to wentylatora dołożonego przez użytkownika do istniejącego kanału. W takim pomieszczeniu każdą zmianę sposobu wentylacji należy poprzedzić oceną uprawnionego specjalisty.
Minimalne wymagania dotyczące wentylacji, otworów w drzwiach, kubatury i urządzeń gazowych określają Warunki Techniczne. Łazienka z wentylacją grawitacyjną powinna mieć co najmniej 6,5 m³ kubatury w warunkach wskazanych w przepisach. Zmniejszenie jej do co najmniej 5,5 m³ dopuszcza się przy zastosowaniu co najmniej mechanicznej wentylacji wywiewnej. Dla określonych urządzeń gazowych pobierających powietrze z pomieszczenia wymagane jest co najmniej 8 m³.
Pomoc zarządcy, kominiarza lub specjalisty wentylacji jest potrzebna także wtedy, gdy kanał jest połączony z długą rurą elastyczną, ma kilka ostrych załamań, prowadzi do nieznanego pionu albo wywiew zanika mimo zapewnionego nawiewu. Kontrolę należy zlecić również wtedy, gdy łazienka długo pozostaje wilgotna, pojawia się pleśń, skropliny lub szron, a test chusteczką daje zmienne wyniki. Dopiero pomiar i ocena całej drogi powietrza pozwalają rozstrzygnąć, czy problemem jest kratka, kanał czy nawiew.
Pytania i odpowiedzi
Czy kratka wentylacyjna może mieć zamykaną żaluzję?
Nie powinna umożliwiać całkowitego zamknięcia wymaganego wywiewu. W wentylacji grawitacyjnej zamknięta żaluzja zatrzymuje usuwanie wilgoci także wtedy, gdy łazienka nie jest używana. Elementy regulowane stosuje się tylko wtedy, gdy przewiduje je projekt instalacji.
Czy kratka 14 × 14 cm wystarczy do łazienki?
Sam wymiar frontu nie pozwala tego ocenić. Trzeba znać wymiar montażowy, powierzchnię czynną oraz opory powodowane przez lamele i siatkę. Wartość 220 cm² dotyczy otworów w drzwiach łazienkowych, a nie minimalnej powierzchni kratki wywiewnej.
Czy klapa zwrotna zatrzyma zapachy od sąsiadów?
Może ograniczać cofanie powietrza w instalacji mechanicznej, jeżeli została do niej prawidłowo dobrana. W kanale grawitacyjnym często zwiększa opór i osłabia ciąg. Zapachy z pionu należy zgłosić zarządcy, ponieważ mogą wskazywać na nieprawidłowe podłączenie albo zaburzenie instalacji zbiorczej.
Czy można założyć wentylator zamiast zwykłej kratki?
Tylko po potwierdzeniu, że rodzaj kanału i warunki w pomieszczeniu na to pozwalają. W budynku wielorodzinnym trzeba rozpoznać instalację, a przy urządzeniu gazowym pobierającym powietrze z pomieszczenia mechaniczny wyciąg może być zabroniony. Sam wentylator nie rozwiązuje również braku nawiewu.
Czy test kartką potwierdza prawidłową wydajność?
Nie. Test kartką lub chusteczką pokazuje jedynie orientacyjny kierunek przepływu w danej chwili. Kartka może utrzymać się przy zbyt małym strumieniu albo odpaść podczas chwilowego osłabienia ciągu. Potwierdzenie 50 m³/h wymaga pomiaru odpowiednim przyrządem.
Jak często czyścić kratkę?
Należy ją umyć, gdy na lamelach lub siatce pojawia się widoczna warstwa kurzu. Kontrola co kilka miesięcy jest rozsądną praktyką, ale potrzebna częstotliwość zależy od warunków w mieszkaniu. Front można zdjąć i umyć zgodnie z instrukcją producenta. Nie wolno czyścić głębi pionu długą szczotką ani rurą odkurzacza.
Dlaczego po wymianie kratki łazienka schnie wolniej?
Nowy model może mieć mniejszą powierzchnię czynną albo dodatkowy element dławiący, na przykład filtr, drobną siatkę lub klapę. Należy sprawdzić dokumentację produktu i orientacyjnie porównać zachowanie przepływu po zdjęciu frontu. Jeśli wywiew nadal jest słaby, potrzebna jest kontrola nawiewu i kanału.
Czy można przenieść kratkę bliżej sufitu?
Nie należy robić tego samodzielnie. Wysokie położenie wywiewu jest korzystne, ale wykonanie nowego przyłączenia wymaga sprawdzenia przebiegu i rodzaju kanału. W budynku wielorodzinnym zmianę powinien ocenić projektant instalacji lub specjalista działający w uzgodnieniu z zarządcą.
