Jak zrobić cyrkulację ciepłej wody? Schemat i montaż

Cyrkulacja ciepłej wody użytkowej skraca czas oczekiwania przy kranie, ale źle zaprojektowana może niepotrzebnie wychładzać zasobnik i zwiększać koszty przygotowania c.w.u. Poprawny układ wymaga osobnego przewodu powrotnego, pompy przeznaczonej do wody pitnej, zaworu zwrotnego, armatury odcinającej, izolacji oraz odpowiedniego sterowania. Przed rozpoczęciem prac trzeba ustalić, czy pętla jest rzeczywiście potrzebna, czy można ułożyć trzecią rurę i czy źródło ciepłej wody obsługuje cyrkulację.

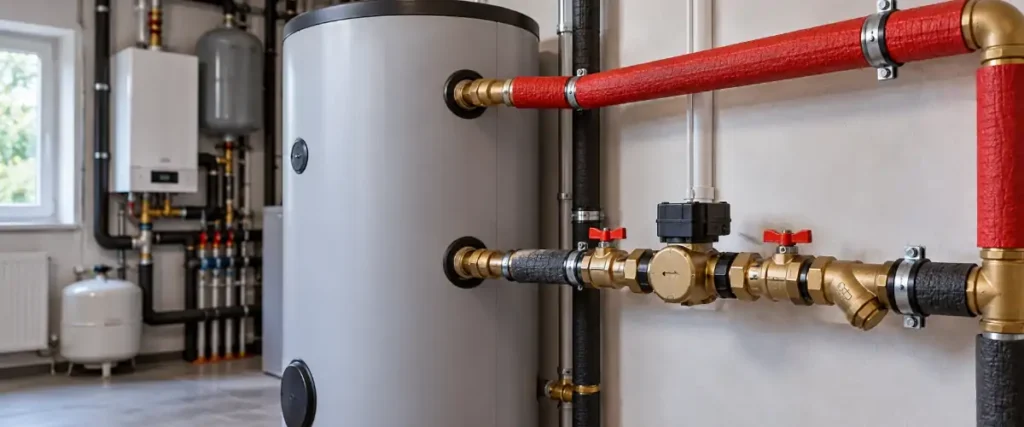

Poprawny schemat cyrkulacji ciepłej wody

W klasycznej instalacji woda wypływa z zasobnika do przewodu ciepłej wody, dociera do punktów poboru, a następnie wraca osobną rurą cyrkulacyjną. Pompa wymusza powolny obieg, dzięki któremu główny przewód nie zdąży całkowicie wystygnąć pomiędzy kolejnymi poborami.

Schemat funkcjonalny jednej pętli: zasobnik → przewód c.w.u. → punkty poboru → przewód powrotny cyrkulacji → pompa → zawór zwrotny → króciec cyrkulacyjny zasobnika.

Pompa powinna znajdować się na przewodzie powrotnym, a strzałka na jej korpusie musi wskazywać przepływ w kierunku zasobnika. Zawór zwrotny zapobiega przepływowi w niewłaściwą stronę. Zawory odcinające umożliwiają natomiast wyjęcie pompy do czyszczenia lub wymiany bez opróżniania całej instalacji. Dokładną kolejność armatury należy dopasować do instrukcji zasobnika i pompy, ponieważ część urządzeń ma zawór zwrotny albo odcinający wbudowany fabrycznie.

Powrót włącza się w końcowej części obsługiwanej trasy, zwykle w pobliżu najdalszego regularnie używanego punktu. Nie oznacza to prowadzenia pętli przez każde podejście do baterii. Odcinek pomiędzy przewodem głównym a kranem nadal pozostaje odgałęzieniem, dlatego powinien być możliwie krótki i mieć małą objętość.

Klasyczna cyrkulacja wymaga trzeciej rury, prowadzonej obok przewodu zimnej i ciepłej wody. Systemy wykorzystujące przewód zimnej wody jako drogę powrotną działają inaczej i mogą okresowo podgrzewać wodę zimną. Nie należy traktować ich jako prostego zamiennika prawidłowej pętli bez sprawdzenia dokumentacji urządzeń, sposobu działania oraz skutków dla komfortu użytkowników.

Kiedy cyrkulacja c.w.u. ma sens?

Cyrkulacja jest przydatna przede wszystkim w domach, w których zasobnik znajduje się daleko od łazienki lub kuchni. Jeżeli przed pojawieniem się ciepłej wody trzeba przez kilkadziesiąt sekund spuszczać wychłodzoną wodę, dobrze sterowana pętla wyraźnie poprawi komfort. W małym budynku z krótkimi podejściami efekt może być niewielki, a straty ciepła z dodatkowego przewodu mogą przewyższyć korzyść wynikającą z ograniczenia zużycia wody.

Skalę problemu można oszacować na podstawie objętości przewodu. Przykładowo 15 m rury o średnicy wewnętrznej 15 mm mieści około 2,65 l wody. Przy wypływie 6 l/min usunięcie tej objętości zajmuje około 26,5 sekundy. Jeśli taka sytuacja powtarza się kilka lub kilkanaście razy dziennie, cyrkulacja może być uzasadniona. Jeżeli oczekiwanie trwa tylko kilka sekund, zwykle lepiej zadbać o izolację i krótkie podejścia niż budować dodatkowy obieg.

W budynkach innych niż jednorodzinne, zagrodowe i rekreacji indywidualnej przepisy wymagają stałego obiegu także na odcinkach prowadzących do punktów czerpalnych, gdy objętość wody w przewodzie przekracza 3 dm³, czyli 3 l. W domu jednorodzinnym próg ten nie jest bezpośrednim obowiązkiem, ale może być praktycznym kryterium oceny komfortu. Szczegółowe wymagania zawiera oficjalny tekst Warunków Technicznych.

Trzy decyzje przed rozpoczęciem prac

1. Czy cyrkulacja jest potrzebna?

Najpierw zmierz czas oczekiwania przy najdalszej baterii i oszacuj objętość wody w przewodzie. Uwzględnij również częstotliwość korzystania z punktu. Cyrkulacja obsługująca rzadko używaną łazienkę może generować straty przez wiele godzin tylko po to, aby raz dziennie skrócić oczekiwanie o kilkanaście sekund.

2. Czy można ułożyć przewód powrotny?

W nowym domu najlepiej zaplanować powrót przed wykonaniem tynków i posadzek. W istniejącym budynku dołożenie trzeciej rury może wymagać kucia, wykorzystania szachtu instalacyjnego albo wykonania zabudowy. Przed zakupem pompy trzeba więc potwierdzić, że powrót da się doprowadzić od końca obsługiwanej trasy do pomieszczenia z zasobnikiem.

3. Czy źródło c.w.u. obsługuje cyrkulację?

Najprostsza sytuacja występuje przy zasobniku wyposażonym w dedykowany króciec cyrkulacyjny. Przy kotle dwufunkcyjnym, podgrzewaczu przepływowym lub nietypowym module c.w.u. współpracującym z pompą ciepła nie wolno zakładać, że wystarczy dołączyć pompę i powrót. Konieczna jest zgodność z dokumentacją producenta. Niekiedy rozwiązaniem jest dodatkowy zasobnik lub dedykowany moduł, a nie bezpośrednia pętla.

Jakie elementy są potrzebne?

Podstawą jest zasobnik przystosowany do cyrkulacji. Dedykowany króciec pozwala wprowadzić wracającą wodę do właściwej strefy zbiornika. Wpięcie powrotu w przypadkowy trójnik może zaburzyć układ temperatury, przyspieszyć wychładzanie zasobnika albo doprowadzić do mieszania wody ciepłej i zimnej.

• Przewód powrotny dobrany do długości instalacji, oporów armatury i wymaganego przepływu.
• Pompa cyrkulacyjna c.w.u. dopuszczona do kontaktu z wodą pitną, z korpusem odpornym na korozję, najczęściej mosiężnym lub ze stali nierdzewnej.
• Zawór zwrotny zabezpieczający przed przepływem w niepożądanym kierunku.
• Zawory odcinające umożliwiające serwis pompy bez opróżniania całej instalacji.
• Sterowanie czasowe, temperaturowe albo uruchamiane na żądanie.
• Izolacja termiczna obejmująca przewód ciepłej wody i cały przewód powrotny.
• Zawory regulacyjne lub równoważące stosowane przy kilku pętlach.

Do cyrkulacji c.w.u. nie należy montować przypadkowej żeliwnej pompy przeznaczonej do centralnego ogrzewania. Taki produkt może nie być dopuszczony do kontaktu z wodą pitną i nie musi być odporny na warunki panujące w instalacji użytkowej. Pompa cyrkulacyjna nie służy też do zwiększania ciśnienia na baterii. Jeśli problemem jest słaby strumień, przyczyn trzeba szukać osobno, korzystając na przykład z poradnika jak zwiększyć ciśnienie wody w domu.

Przykładami pomp przeznaczonych do domowej cyrkulacji są serie Grundfos COMFORT oraz Wilo-Star-Z NOVA. Występują w nich warianty z różnymi sposobami sterowania i zintegrowaną armaturą. Nie jest to jednak wskazanie konkretnego modelu. Pompę trzeba dobrać do charakterystyki hydraulicznej instalacji, a nie tylko do średnicy przyłącza lub popularności urządzenia.

Nie istnieje jedna właściwa średnica przewodu powrotnego ani jedna wydajność pompy dla każdego domu. Dobór zależy od długości i materiału rur, ich średnic wewnętrznych, liczby kolan i zaworów, liczby pętli, wymaganej temperatury powrotu oraz oporów całej instalacji. Przewymiarowana pompa może powodować szum, zwiększać zużycie energii i przyspieszać zużycie elementów instalacji.

Jak zrobić cyrkulację ciepłej wody krok po kroku?

1. Sprawdź instrukcję źródła c.w.u. Znajdź króciec cyrkulacyjny i potwierdź, że producent dopuszcza wykonanie obiegu. Nie podłączaj powrotu do przypadkowego przyłącza zasobnika.
2. Rozrysuj trasę przewodów. Pętla powinna obejmować najdalsze istotne punkty poboru i być możliwie krótka. Długie odgałęzienia prowadzące do rzadko używanych baterii zwiększają objętość stojącej wody.
3. Oblicz opory i dobierz średnice. Nie kopiuj automatycznie średnicy głównego przewodu ciepłej wody. Zbyt mały przekrój ograniczy obieg, a przesadnie duży zwiększy objętość wody i powierzchnię oddawania ciepła.
4. Dobierz pompę. Sprawdź przeznaczenie do wody pitnej, materiał korpusu, charakterystykę hydrauliczną, dopuszczalną temperaturę, sposób sterowania i armaturę zintegrowaną z urządzeniem.
5. Zamontuj pompę na powrocie. Strzałka na korpusie ma wskazywać przepływ w stronę zasobnika. Zachowaj pozycję wału i korpusu wymaganą w instrukcji. W pompach z regulacją temperaturową producent może wymagać co najmniej 50 cm odstępu od podgrzewacza.
6. Zamontuj armaturę serwisową. Zastosuj zawory odcinające i zawór zwrotny, o ile nie są częścią pompy. Przy kilku gałęziach dodaj elementy regulacyjne. Kolejność i orientację armatury dopasuj do dokumentacji urządzeń.
7. Zaizoluj zasilanie i powrót. Otulina powinna obejmować proste odcinki, kolana i przewody w szachtach. Jej parametry dobiera się według średnicy rury, miejsca prowadzenia i współczynnika przewodzenia materiału, a nie na podstawie jednej uniwersalnej grubości.
8. Napełnij i odpowietrz układ. Nie uruchamiaj pompy na sucho. Otwórz właściwe zawory i usuń powietrze zgodnie z instrukcją urządzenia oraz zastosowanego systemu rurowego.
9. Wykonaj próbę szczelności. Przeprowadź ją zgodnie z wymaganiami producenta rur, najlepiej przed zakryciem przewodów. Sprawdź również połączenia przy pompie, zaworach i zasobniku.
10. Ustaw sterowanie i wykonaj odbiór. Zmierz czas oczekiwania przy najdalszej baterii, temperaturę powrotu oraz zachowanie zasobnika. Przy kilku pętlach wyreguluj przepływ w każdej z nich.

Jak wykonać kilka pętli?

Jeżeli dom ma dwa piony, odległe skrzydła albo kilka kondygnacji, jedna długa pętla może nie zapewnić podobnego czasu oczekiwania we wszystkich punktach. W takim układzie projektuje się oddzielne gałęzie powrotne, które łączą się przed pompą lub zgodnie ze schematem przyjętym przez projektanta.

Każda gałąź ma inne opory. Bez regulacji woda popłynie przede wszystkim najkrótszą trasą, a dalszy obieg pozostanie chłodny. Potrzebne są zawory regulacyjne lub równoważące oraz pomiary temperatury na poszczególnych powrotach. Regulacja nie polega na ustawieniu maksymalnej wydajności pompy. Najpierw ogranicza się przepływ w krótszych pętlach, aby woda mogła dotrzeć również do gałęzi o większych oporach.

Wielogałęziowy układ wymaga obliczeń hydraulicznych. Próba skorygowania błędów zbyt mocną pompą może skończyć się hałasem, nadmiernymi prędkościami przepływu i szybszym zużyciem armatury. Jest to jeden z przypadków, w których projekt lub przynajmniej dobór wykonany przez doświadczonego instalatora ma wyraźne uzasadnienie.

Sterowanie pompą i ograniczanie strat

Praca całodobowa zapewnia maksymalną gotowość ciepłej wody, ale powoduje również największe straty z przewodów. W typowym domu lepszym punktem wyjścia jest harmonogram odpowiadający rzeczywistym porom korzystania z łazienki i kuchni. Pompa może działać przed porannym korzystaniem z wody, w czasie przygotowywania posiłków i wieczorem.

Sterowanie temperaturowe wyłącza obieg po osiągnięciu określonej temperatury i ponownie uruchamia pompę po wychłodzeniu powrotu. Jeszcze mniejsze straty może zapewnić sterowanie na żądanie, uruchamiane przyciskiem, czujnikiem lub automatyką domową. Pompa musi jednak pracować wystarczająco długo, aby ciepła woda dotarła do końca pętli. Przypadkowo ustawiony, bardzo krótki impuls może nie przynieść żadnej poprawy.

Po kilku dniach użytkowania warto porównać czas oczekiwania przy najdalszej baterii, temperaturę powrotu i częstotliwość dogrzewania zasobnika. Jeśli komfort jest dobry, ale źródło ciepła uruchamia się znacznie częściej, należy najpierw skrócić harmonogram i skontrolować izolację. Obniżanie temperatury całego systemu nie powinno zastępować prawidłowej regulacji.

Temperatura, higiena i ochrona przed oparzeniem

Instalacja powinna umożliwiać uzyskanie w punktach czerpalnych temperatury 55-60°C oraz przeprowadzenie dezynfekcji cieplnej wodą o temperaturze 70-80°C. Zalecenia sanitarne wskazują również około 50°C jako minimalną temperaturę na powrocie cyrkulacji, co najmniej 55°C w punktach poboru i ponad 60°C w podgrzewaczu jako warunki ograniczające ryzyko namnażania bakterii Legionella.

Nie należy stale utrzymywać tylko letniej wody w zasobniku w celu ograniczenia kosztów. Problemem są również długie martwe odgałęzienia, w których woda stoi i przez dłuższy czas pozostaje w temperaturze sprzyjającej rozwojowi mikroorganizmów. Trwale nieużywane fragmenty instalacji najlepiej usunąć, zamiast jedynie zamknąć je zaworem.

Temperatury wymagane ze względów higienicznych powodują ryzyko oparzenia. W domu z małymi dziećmi, seniorami lub osobami o ograniczonej sprawności należy rozważyć zabezpieczenie termostatyczne, na przykład odpowiednio dobrany zawór mieszający. Jego położenie i sposób podłączenia muszą umożliwiać prawidłową cyrkulację i wykonanie procedury dezynfekcji. Przypadkowe włączenie mieszacza może prowadzić do niestabilnej temperatury albo przepływu pomiędzy instalacją ciepłą i zimną.

Uruchomienie, regulacja i diagnostyka

Odbiór instalacji nie kończy się na sprawdzeniu, czy pompa wibruje lub wydaje dźwięk. Trzeba skontrolować szczelność, odpowietrzenie, kierunek przepływu, temperaturę powrotu i czas oczekiwania przy najdalszej baterii. Pomiary należy wykonać po ustabilizowaniu temperatury zasobnika oraz przy prawidłowo otwartych zaworach wszystkich pętli.

Jeżeli powrót jest zimny, nie należy od razu zwiększać biegu pompy. Najpierw trzeba sprawdzić kierunek montażu, ustawienie zaworów, obecność powietrza i drożność pętli. W układzie rozgałęzionym przyczyną może być brak równoważenia, przez który najbliższa gałąź przejmuje większość przepływu.

Co można zrobić samodzielnie, a co zlecić specjaliście?

Samodzielnie można zmierzyć czas oczekiwania, policzyć orientacyjną objętość wody w przewodzie, rozrysować trasę, porównać sposoby sterowania i zaizolować łatwo dostępne rury. Montaż mechaniczny jest rozsądnym zadaniem DIY tylko dla osoby znającej konkretny system rurowy, zasady pracy z instalacją wody użytkowej i procedurę wykonywania próby szczelności.

Hydraulik lub projektant jest potrzebny, gdy instalacja ma kilka pionów albo pętli, nie wiadomo, gdzie włączyć powrót, występuje zawór mieszający lub konieczna jest ingerencja w zabezpieczenia zasobnika bądź instalację zimnej wody. Fachowej oceny wymaga również współpraca z kotłem dwufunkcyjnym, podgrzewaczem przepływowym albo pompą ciepła z nietypowym modułem c.w.u.

Pracę należy przerwać i wezwać instalatora, jeśli powrót pozostaje zimny mimo pracy pompy, ciepła woda pojawia się w przewodzie zimnym, występują duże wahania temperatury, hałas, częste zapowietrzanie lub nieszczelność. Zwiększanie wydajności pompy bez ustalenia przyczyny może tylko pogorszyć działanie instalacji.

Podłączenie elektryczne pompy musi odpowiadać instrukcji, zasadom ochrony przeciwporażeniowej oraz warunkom panującym w wilgotnym pomieszczeniu. Jeśli montaż wymaga wykonania nowego punktu zasilania lub zmian w zabezpieczeniach obwodu, tę część powinien wykonać elektryk z odpowiednimi kwalifikacjami.

Najbezpieczniejsza kolejność decyzji jest prosta: najpierw oceń, czy cyrkulacja poprawi komfort, następnie sprawdź możliwość ułożenia powrotu i zgodność źródła c.w.u., a dopiero później dobieraj pompę oraz armaturę. Po uruchomieniu układ trzeba odebrać na podstawie pomiarów, a nie tylko na podstawie odgłosu pracującej pompy.
