Jak zamontować karnisz do sufitu z płyt GK, aby okładzina nie pękła, a mocowanie nie poluzowało się podczas przesuwania zasłon? Lekki zestaw można w określonych warunkach zamocować do samej płyty, ale ciężkie tkaniny, długie szyny i układy wielotorowe powinny przenosić obciążenie na przygotowane wzmocnienie, konstrukcję rusztu albo strop.
Przed wyborem kołków trzeba rozpoznać budowę sufitu, oszacować masę kompletnego zestawu i sprawdzić instrukcję szyny. Sama liczba mocowań nie rozstrzyga o bezpieczeństwie. Ograniczeniem może być płyta, profil, wieszak lub cały system sufitu podwieszanego.
Jak zamontować karnisz do sufitu z płyt GK: płyta, profil czy strop?
Lekką szynę z firaną można mocować do samej okładziny tylko wtedy, gdy dopuszczają to dokumentacja sufitu, instrukcja łącznika oraz limit obciążenia podany przez producenta szyny. Przy ciężkich zasłonach, długim karniszu lub częstym przesuwaniu tkanin bezpieczniejszym rozwiązaniem jest przygotowane wzmocnienie albo zakotwienie w stropie. Profil rusztu może być punktem mocowania, ale nie wolno traktować go automatycznie jak elementu o nieograniczonej nośności.
W praktyce do wyboru są trzy drogi:
- Mocowanie do okładziny – dla lekkiej szyny i lekkich firan, z użyciem metalowych kotew rozprężnych albo kotew uchylnych dobranych do rodzaju i grubości płyt oraz wielkości pustki.
- Mocowanie do profilu lub przygotowanego wzmocnienia – gdy znane są przebieg konstrukcji i dopuszczalne obciążenia systemu, a odpowiedni wkręt do metalu może zostać osadzony bez deformowania profilu.
- Mocowanie do stropu – dla ciężkich zasłon zaciemniających, kilku warstw tkaniny, długich szyn wielotorowych oraz sufitów o nieznanej konstrukcji.
W dokumentacji konkretnego systemu Knauf D112 podano maksymalne dodatkowe obciążenie punktowe od dołu: do 6 kg na punkt przy mocowaniu do okładziny sufitu bez odporności ogniowej, do 0,5 kg przy mocowaniu do okładziny sufitu ogniochronnego oraz do 10 kg przy mocowaniu do konstrukcji. Nie są to uniwersalne wartości dla każdego sufitu z płyt g-k. Pełne warunki zawiera karta systemu Knauf D112, zgodnie z którą większe obciążenia należy przenosić na strop albo konstrukcję pomocniczą.
Podanych limitów nie można też przenosić na inny układ płyt, profili i wieszaków. Nawet podobnie wyglądający sufit może mieć inną liczbę warstw okładziny, rozstaw konstrukcji, sposób podwieszenia lub wymagania związane z odpornością ogniową.
Przesuwanie ciężkich zasłon wywołuje nie tylko obciążenie pionowe. Powstają również powtarzalne siły poziome, szczególnie gdy ślizgi stawiają opór albo użytkownik gwałtownie pociąga za tkaninę. Z tego powodu ciężki karnisz używany codziennie powinien być mocowany do wzmocnienia lub stropu, a nie wyłącznie do płyty. Dokumentacja systemu D112 zastrzega ponadto, że do sufitu podwieszanego nie należy mocować elementów powodujących drgania ani obciążenia dynamiczne.
Co sprawdzić przed pierwszym otworem?
Najpierw trzeba ustalić, w czym faktycznie ma zostać osadzony łącznik. Sufit z jedną warstwą płyty, okładzina wielowarstwowa i sufit ogniochronny wymagają odrębnej oceny. Znaczenie ma również odległość płyty od stropu. Kotwa uchylna potrzebuje miejsca na otwarcie, a mocowanie do podłoża konstrukcyjnego wymaga bezpiecznego przejścia przez pustkę.
- Liczba i grubość warstw płyt – wpływają na dobór długości kotwy i zakres jej rozparcia.
- Przebieg profili CD – należy potwierdzić w kilku punktach, a nie na podstawie pojedynczego sygnału detektora.
- Odległość okładziny od stropu – pozwala ocenić, czy kotwa uchylna ma miejsce na otwarcie i jak długie musi być mocowanie prowadzone do stropu.
- Instalacje nad okładziną – przewody elektryczne, rury i inne instalacje mogą przebiegać dokładnie na planowanej linii wiercenia.
- Odporność ogniowa – przypadkowe otwory lub nieprzewidziane mocowania mogą naruszyć rozwiązanie systemowe.
- Stan płyty – zawilgocenie, spękania, ugięcie i ślady wcześniej wyrwanych kołków wykluczają montaż w danym miejscu bez naprawy i oceny konstrukcji.
- Masa całego zestawu – należy uwzględnić szynę, wsporniki, łączniki, ślizgi, zakończenia, firany, wszystkie zasłony i ewentualną maskownicę.
Detektor może wskazać profil, ale również przewód, wkręt mocujący płytę albo inny metalowy element. Wynik trzeba porównać w kilku miejscach wzdłuż przypuszczalnego przebiegu profilu. Jeśli urządzenie sygnalizuje przewód pod napięciem albo wskazania są niejednoznaczne, nie należy wykonywać próbnego otworu.
Bezpieczna zasada: nie wierć na ślepo w pobliżu opraw, puszek i prawdopodobnych tras przewodów. Więcej zasad dotyczących pracy przy instalacji sufitowej znajdziesz w poradniku o tym, jak zamontować lampę sufitową.
Linię szyny należy wyznaczyć względem najbardziej wystającego elementu pod oknem. Może nim być parapet, klamka lub grzejnik. Do tego wymiaru trzeba dodać luz pozwalający tkaninie swobodnie zwisać, układać się i przesuwać bez ocierania. Nie istnieje jedna prawidłowa odległość karnisza od ściany, ponieważ różnią się głębokości parapetów i grzejników, konstrukcje szyn oraz sposób marszczenia zasłon.
Dobór mocowania do zasłon i stanu sufitu
Poniższa tabela pomaga wybrać kierunek działania, ale nie zastępuje instrukcji konkretnego sufitu, szyny i kotwy. Przed montażem trzeba porównać wymagania wszystkich trzech elementów.
| Sytuacja | Zalecana droga mocowania | Czego nie robić |
|---|---|---|
| Lekka szyna i pojedyncza firana, znana budowa okładziny | Kotwa metalowa rozprężna albo uchylna dopuszczona do danego rodzaju płyty i przewidywanego obciążenia | Nie używać zwykłego kołka do betonu osadzonego tylko w płycie |
| Lekki zestaw, a linia szyny pokrywa się z profilem | Odpowiedni wkręt do metalu, jeśli dokumentacja całego systemu dopuszcza takie obciążenie | Nie zakładać, że każdy odnaleziony profil przeniesie dowolny ciężar |
| Zasłony zaciemniające, welurowe albo kilka warstw tkaniny | Przygotowane wzmocnienie lub zakotwienie w stropie z prawidłowo dobranym dystansem | Nie opierać ciężkiego zestawu wyłącznie na kołkach samowiercących |
| Długa szyna wielotorowa lub układ z kilku odcinków | Wzmocnienie, konstrukcja sprawdzona na takie obciążenie albo strop; podparcie także przy połączeniach zgodnie z instrukcją szyny | Nie przyjmować jednego uniwersalnego rozstawu wsporników |
| Sufit ogniochronny | Rozwiązanie zgodne z dokumentacją systemową, uzgodnione z wykonawcą suchej zabudowy | Nie wykonywać przypadkowych przebić i nie przenosić limitów ze zwykłego sufitu |
| Nieznana konstrukcja, duża pustka albo uszkodzona płyta | Ocena fachowca i dobór mocowania po rozpoznaniu sufitu oraz materiału stropu | Nie dobierać długości łącznika metodą prób i błędów |
Nie wolno sumować nośności kołków w prosty sposób. Cztery łączniki opisane jako nośne do 10 kg nie tworzą automatycznie mocowania na 40 kg. Obciążenie może rozłożyć się nierównomiernie, skrajne punkty mogą przejąć większą siłę, a przed samymi kotwami może zostać przeciążona płyta, profil, wieszak lub cały ruszt.
Dobrym przykładem zależności od instrukcji jest system IKEA VIDGA. Dla wskazanej szyny długości 140 cm producent wymaga dwóch mocowań i kolejnego mocowania na każde następne 140 cm, a maksymalne obciążenie tego zestawu wynosi 5 kg. Tych wartości nie wolno przenosić na szyny innych producentów ani na cięższe karnisze wielotorowe. Śruby i kołki do podłoża również trzeba dobrać osobno.
Jakie kotwy i narzędzia przygotować?
Do mocowania w samej płycie stosuje się łączniki przeznaczone do okładzin z pustą przestrzenią, a nie zwykłe kołki rozporowe do pełnego betonu lub cegły. Dobór zależy od rodzaju i grubości okładziny, średnicy otworu, wolnej przestrzeni za płytą oraz wartości obciążenia podanej dla konkretnego układu.
Metalowe kotwy rozprężne do płyt
Kotwy typu Molly, w tym fischer HM i Rawlplug INTERSET, po prawidłowym osadzeniu rozpierają metalowe ramiona za płytą. Do ich montażu najlepiej używać przeznaczonych do tego szczypiec. Próba rozparcia wyłącznie przez dokręcanie śruby może zakończyć się obracaniem kotwy, wykruszeniem rdzenia albo uszkodzeniem kartonu.
Długość kotwy musi odpowiadać łącznej grubości okładziny. Nie należy dobierać jej tylko na podstawie długości śruby lub średnicy otworu. Trzeba sprawdzić zakres mocowania wskazany przez producenta łącznika.
Kotwy uchylne do pustych przestrzeni
Rozwiązania takie jak fischer DuoTec przechodzą przez przygotowany otwór, a ich element nośny układa się za płytą. Kotwa potrzebuje odpowiedniej pustki oraz miejsca wolnego od profilu, izolacji i instalacji. Wartości z karty produktu obowiązują wyłącznie dla określonego podłoża, grubości okładziny i prawidłowo wykonanego otworu.
Kołki samowiercące
Plastikowe lub metalowe kołki typu ślimak są przeznaczane przede wszystkim do lekkich elementów. Nie powinny być bezwarunkowo polecane do karnisza z ciężkimi zasłonami. Podczas przesuwania tkaniny powstają powtarzalne siły, które mogą stopniowo wykruszać gips wokół krótkiego gwintu. Oficjalny przegląd zamocowań Rawlplug do płyt g-k pokazuje, dlaczego przed zakupem trzeba sprawdzić kartę konkretnego łącznika, a nie kierować się tylko nazwą kategorii.
Mocowanie przez pustkę do stropu
Jeżeli karnisz ma zostać zakotwiony w stropie, rodzaj kotwy trzeba dopasować do rzeczywistego materiału konstrukcyjnego. Innego zamocowania wymaga beton, innego strop z elementami drążonymi, a jeszcze innego konstrukcja drewniana. Nie wystarczy zastosować dłuższej śruby.
Potrzebny jest również prawidłowo dobrany element dystansowy, który przeniesie docisk między szyną a podłożem konstrukcyjnym. Bez tulei lub innego zaprojektowanego dystansu dokręcanie długiej śruby może wgnieść płytę, zdeformować szynę i spowodować pękanie spoin lub warstwy wykończeniowej.
Narzędzia potrzebne do montażu
Do pracy zwykle potrzebne są: detektor przewodów i profili, miarka, ołówek, poziomnica lub laser, wiertarka z regulacją obrotów, wiertła dobrane do płyty i materiału stropu, odkurzacz, wkrętak albo wkrętarka z kontrolą momentu oraz szczypce do kotew metalowych.
Udar należy wyłączyć podczas przechodzenia przez płytę. Można go zastosować dopiero po przejściu przez pustkę i dotarciu do betonowego stropu, jeżeli technologia wybranej kotwy wymaga wiercenia udarowego. Włączenie udaru już na powierzchni okładziny zwiększa ryzyko wykruszenia otworu.

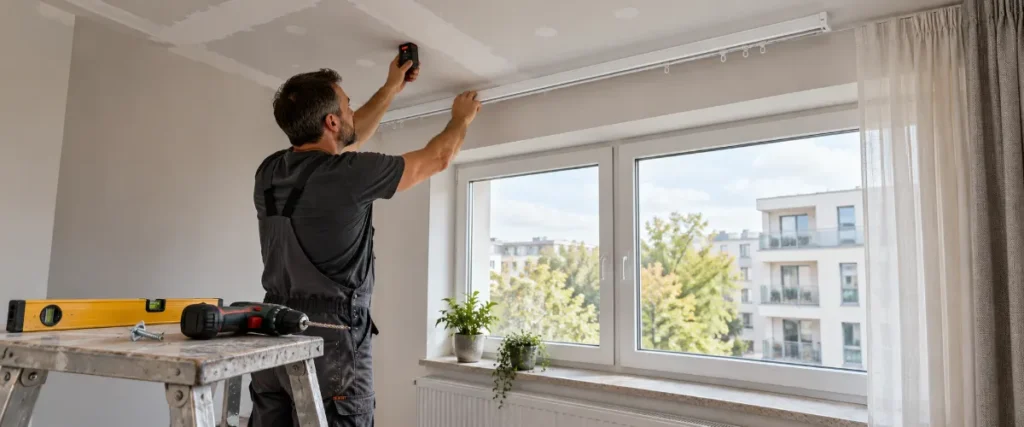

Montaż szyny sufitowej krok po kroku
Prace należy zacząć od oceny obciążenia i konstrukcji, a nie od wykonania pierwszego otworu. Poniższa kolejność ogranicza ryzyko zastosowania kotew, które pasują wymiarowo, ale nie są odpowiednie do danego sufitu.
- Ustal masę kompletnego zestawu. Uwzględnij szynę, wsporniki, ślizgi, zakończenia, firany, wszystkie zasłony i maskownicę. Jeżeli masę tkanin obliczasz na podstawie gramatury i powierzchni, potraktuj wynik jako szacunek wymagający potwierdzenia, najlepiej przez zważenie gotowego kompletu.
- Sprawdź instrukcje. Porównaj wymagania producenta szyny, dokumentację sufitu oraz kartę wybranego łącznika. Rozstaw z instrukcji karnisza jest ważniejszy niż przypadkowa porada o mocowaniu co określoną liczbę centymetrów.
- Wybierz drogę mocowania. Zdecyduj, czy obciążenie może przejąć okładzina, znany profil lub wzmocnienie, czy powinno zostać przeniesione bezpośrednio na strop.
- Wyznacz linię szyny. Zmierz wysunięcie parapetu, klamki i grzejnika. Dodaj przestrzeń potrzebną do swobodnego ułożenia tkaniny. Sprawdź również, czy zasłona i szyna nie będą kolidować z otwieranym skrzydłem okiennym.
- Zlokalizuj profile i instalacje. Przeskanuj całą planowaną linię. Położenie przypuszczalnych profili potwierdź w kilku punktach. Nie wierć tam, gdzie detektor wskazuje przewód, rurę lub element o nieustalonym przeznaczeniu.
- Rozmieść punkty mocowania. Przenieś rozstaw podany przez producenta szyny. Uwzględnij podparcie przy połączeniu odcinków, narożniku lub końcu obciążonym mechanizmem, jeśli wymaga tego instrukcja.
- Wykonaj otwory bez udaru. Użyj średnicy wymaganej przez kotwę i prowadź wiertło prostopadle do powierzchni. Zbyt duży, skośny albo wykruszony otwór ogranicza nośność i może powodować obracanie się łącznika.
- Osadź kotwy zgodnie z instrukcją. Metalowe kotwy rozprężne zaciśnij odpowiednimi szczypcami. Przy kotwach uchylnych upewnij się, że element nośny może się prawidłowo ułożyć za płytą. W mocowaniu do stropu zastosuj właściwe zakotwienie i element dystansowy.
- Przykręć szynę równomiernie. Najpierw złap wszystkie punkty, sprawdź przebieg szyny i dopiero potem dokręcaj śruby. Przerwij, jeśli karton zaczyna się wgniatać, profil się deformuje albo kotwa obraca się w otworze.
- Sprawdź mocowanie etapami. Najpierw oceń sztywność pustej szyny. Następnie zawieś lekką firanę, a na końcu cały komplet tkanin. Przesuń zasłony płynnie kilka razy, bez szarpania, podwieszania się i dokładania próbnego ciężaru.
Po zakończeniu montażu warto obserwować punkty mocowania podczas pierwszych dni użytkowania. Narastające ugięcie, szczelina przy szynie, pękanie powłoki malarskiej albo luz na śrubie oznaczają, że zestaw należy zdjąć i sprawdzić. Nie należy naprawiać takiego mocowania przez coraz mocniejsze dokręcanie.
Jak przygotować mocowanie w nowym suficie?
Jeżeli sufit jest dopiero wykonywany, najlepszym rozwiązaniem jest zaplanowanie mocowania karnisza przed zamknięciem okładziny. W miejscu przyszłej szyny można przewidzieć dodatkowy profil albo drewniane lub metalowe wzmocnienie połączone z konstrukcją. Rodzaj wzmocnienia powinien odpowiadać dokumentacji systemu, szczególnie w suficie o deklarowanej odporności ogniowej.
Dodatkowe obciążenie trzeba uwzględnić przy projektowaniu konstrukcji i rozmieszczeniu wieszaków. Samo wsunięcie luźnego kawałka deski nad płytę nie tworzy pewnego wzmocnienia, jeśli element nie jest prawidłowo połączony z konstrukcją.
Przed przykręceniem płyt warto wykonać zdjęcia z przyłożoną miarką i nanieść położenie wzmocnienia na dokumentację pomieszczenia. Należy zaznaczyć nie tylko przebieg elementu, ale również jego szerokość i odległość od stałych punktów, na przykład ściany bocznej. Dzięki temu późniejszy montaż nie będzie opierał się na szukaniu profilu przez gotową okładzinę.
Błędy prowadzące do wyrwania mocowania
Najczęstszy błąd to zakup kołków przed rozpoznaniem sufitu. Łącznik może być dobrej jakości, ale nie zadziała, jeśli ma niewłaściwy zakres rozparcia, nie mieści się w pustce albo koliduje z profilem. Problem często ujawnia się dopiero po zawieszeniu zasłon.
- Zwykły kołek rozporowy osadzony tylko w płycie – nie ma pełnego podłoża, w którym mógłby prawidłowo się rozprężyć, dlatego może wysunąć się razem z wykruszonym gipsem.
- Kołek samowiercący do ciężkiego zestawu – niewielka powierzchnia przenoszenia siły sprzyja stopniowemu wyrobieniu otworu.
- Sumowanie nośności wszystkich kotew – pomija nierówny rozkład obciążenia i ograniczenia całego sufitu.
- Przypadkowe trafienie w profil – nie potwierdza, że zastosowany wkręt i konstrukcja rusztu nadają się do danego obciążenia.
- Zbyt mocne dokręcenie – wgniata karton, kruszy rdzeń płyty albo deformuje cienkościenny profil.
- Wiercenie udarem od powierzchni płyty – powoduje wykruszanie krawędzi otworu i pogarsza oparcie kotwy.
- Brak podparcia na połączeniu szyn – sprzyja uginaniu, zacinaniu ślizgów i przeciążeniu sąsiednich punktów.
- Testowanie przez szarpanie – wprowadza obciążenie dynamiczne większe niż podczas spokojnego przesuwania tkaniny.
- Długa śruba bez dystansu – podczas kotwienia w stropie może zgniatać płytę i powodować pęknięcia wykończenia.
- Wiercenie na ślepo – grozi uszkodzeniem przewodu, rury albo innej instalacji ukrytej nad okładziną.
Jeżeli kotwa obróciła się w otworze, nie należy mocniej dokręcać śruby. Otwór lub sama kotwa nie pracują prawidłowo. Punkt wymaga naprawy albo przeniesienia w miejsce spełniające wymagane przez producenta odległości. Dodanie drugiego kołka tuż obok również nie pomoże, jeżeli karton i rdzeń płyty są już spękane.
Kiedy można działać samodzielnie, a kiedy wezwać fachowca?
Samodzielny montaż można rozważyć przy lekkim zestawie, znanej konstrukcji sufitu, jednoznacznie sprawdzonej trasie instalacji oraz łącznikach z czytelną dokumentacją. Jeśli którykolwiek z tych warunków nie jest spełniony, bezpieczniej zlecić ocenę wykonawcy suchej zabudowy lub monterowi.
| Można rozważyć DIY | Przerwij pracę i wezwij fachowca |
|---|---|
| Lekka firana i szyna z określonym limitem obciążenia | Ciężkie zasłony zaciemniające, welurowe albo kilka warstw tkanin |
| Znana liczba warstw płyt i położenie konstrukcji | Brak dokumentacji sufitu lub niejednoznaczne wskazania detektora |
| Brak instalacji w linii wiercenia | Przewód, rura, oprawa lub puszka przy planowanym otworze |
| Kotwa dobrana z karty produktu do rodzaju i grubości okładziny | Duża pustka wymagająca specjalnego zakotwienia do stropu |
| Płyta jest sucha, sztywna i nieuszkodzona | Ugięcie, wilgoć, pęknięcia, wykruszanie otworu lub obracanie kotwy |
| Zwykły sufit bez deklarowanej odporności ogniowej | Sufit ogniochronny lub inna konstrukcja o szczególnych wymaganiach systemowych |
Przy kotwieniu do stropu fachowiec powinien rozpoznać jego materiał, dobrać zakotwienie i zaplanować dystans tak, aby płyta nie przenosiła siły dokręcania. Konsultacja jest również potrzebna, gdy karnisz ma przebiegać przy puszkach, oprawach i prawdopodobnych trasach przewodów.
Jeśli podczas pracy płyta zaczyna się uginać lub pękać, otwór się wykrusza albo kotwa obraca się w miejscu, montaż należy natychmiast przerwać. Nie wolno zawieszać tkanin na mocowaniu, którego sztywność budzi wątpliwości.
Najczęstsze pytania o montaż karnisza w suficie g-k
Czy karnisz można przykręcić bezpośrednio do płyty g-k?
Tak, ale tylko lekki zestaw i wyłącznie za pomocą łączników przeznaczonych do płyt z pustą przestrzenią. Dokumentacja sufitu, kotwy i szyny musi dopuszczać przewidywane obciążenie. Ciężkich zasłon nie należy opierać wyłącznie na okładzinie.
Jak znaleźć profil w suficie podwieszanym?
Profil można lokalizować detektorem, potwierdzając jego przebieg w kilku punktach. Pojedynczy sygnał nie wystarcza, ponieważ urządzenie może wykryć wkręt, przewód lub inny metalowy element. Przy niejednoznacznym wskazaniu trzeba zrezygnować z wiercenia w tym miejscu.
Jakie kołki zastosować do lekkiej szyny sufitowej?
Można rozważyć metalowe kotwy rozprężne typu Molly albo kotwy uchylne dobrane do rodzaju i grubości płyty oraz wielkości pustki. Przykładami kategorii są fischer HM, fischer DuoTec i Rawlplug INTERSET. O wyborze wariantu decydują karta obciążeń, średnica otworu i zakres mocowania.
Czy trafienie w profil CD wystarczy do ciężkich zasłon?
Nie. Samo trafienie w profil nie potwierdza nośności całego sufitu. Trzeba uwzględnić parametry profilu, sposób jego podwieszenia, rozmieszczenie wieszaków oraz wymagania systemu. Ciężki zestaw bezpieczniej oprzeć na przygotowanym wzmocnieniu albo stropie.
Co ile centymetrów mocować szynę?
Rozstaw należy przyjąć z instrukcji konkretnej szyny, a nie z uniwersalnej wartości. Dodatkowego podparcia mogą wymagać połączenia odcinków i miejsca wskazane przez producenta. Parametrów jednego systemu nie należy kopiować do produktów innych marek.
Czy podczas wiercenia w suficie g-k można używać udaru?
Przez płytę należy wiercić bez udaru, aby nie wykruszyć krawędzi otworu. Udar można włączyć dopiero po przejściu przez pustkę i dotarciu do betonowego stropu, jeżeli wymaga tego wybrana technologia kotwienia. Przed wierceniem trzeba wykluczyć obecność przewodów i rur.
Co zrobić, gdy kołek obraca się w płycie?
Należy przerwać dokręcanie i nie obciążać mocowania. Nie wolno próbować ratować punktu coraz większym momentem wkrętarki. Otwór trzeba naprawić albo przenieść mocowanie po ocenie stanu płyty i sprawdzeniu wymaganych odległości.
Czy ciężki karnisz można zamocować do stropu przez płytę?
Tak, ale kotwa musi być dobrana do materiału stropu, a mocowanie powinno mieć prawidłowy element dystansowy. Dystans zapobiega zgniataniu płyty podczas dokręcania. Przy dużej pustce lub nierozpoznanym stropie takie mocowanie powinien zaplanować fachowiec.
Najważniejsza decyzja dotyczy tego, który element ma przejąć obciążenie: sama okładzina, konstrukcja rusztu czy strop. Dla lekkiej firany można rozważyć kotwę do płyty dobraną na podstawie dokumentacji. Przy ciężkich zasłonach, długiej szynie lub nieznanej konstrukcji bezpieczniejszym wyborem jest wzmocnienie albo zakotwienie w stropie z odpowiednim dystansem. Rozstaw punktów zawsze należy przenosić z instrukcji producenta karnisza, bez sumowania deklarowanych nośności kołków. Jeśli detektor wskazuje instalację, płyta jest uszkodzona lub sufit ma odporność ogniową, montaż powinien ocenić fachowiec.
