Jak wzmocnić ściankę g-k pod szafki, telewizor i drzwi?

To, jak wzmocnić ściankę g-k, zależy przede wszystkim od rodzaju problemu. Zwiększenie nośności pod szafkę, telewizor lub grzejnik nie jest tym samym co usztywnienie całej przegrody, która ugina się, drga albo pęka przy suficie i drzwiach. W pierwszym przypadku potrzebne jest miejscowe podparcie wyposażenia, w drugim należy ocenić ruszt, jego zakotwienie, wysokość, rozstaw profili i układ poszycia. Podwójne opłytowanie może poprawić sztywność oraz możliwości mocowania, ale nie naprawi źle zamocowanej lub niewłaściwie dobranej konstrukcji.

Co dokładnie chcesz wzmocnić?

Pod szafkę, półkę lub telewizor wykonuje się wzmocnienie w strefie przyszłych mocowań. Może to być trawers ze sklejki lub blachy przewidziany przez producenta systemu, specjalny moduł montażowy, poszycie o zwiększonej wytrzymałości albo podkonstrukcja przekazująca siły na profile. Przy bojlerze, umywalce wiszącej i ciężkim grzejniku często potrzebny jest stelaż oparty na podłodze lub inna konstrukcja, która nie obciąża wyłącznie płyty gipsowo-kartonowej.

Jeśli natomiast rusza się cała ściana, trzeba sprawdzić sposób zamocowania profili obwodowych, rozstaw i rodzaj słupków, wysokość przegrody, liczbę warstw poszycia oraz wykonanie otworów. Miejscowy trawers może prawidłowo przejąć siły od szafki, ale nie usztywni wysokiej, wiotkiej ściany na całej długości. Z kolei druga warstwa płyt może ograniczyć drgania powierzchni, lecz nie zastąpi właściwego zakotwienia rusztu.

Jak ocenić obciążenie ściany g-k?

Przed wyborem wzmocnienia należy ustalić całkowitą masę wyposażenia. W przypadku szafki liczy się nie tylko jej ciężar własny, lecz także zawartość, listwa montażowa i pozostały osprzęt. Półka z książkami może obciążać ścianę znacznie bardziej niż podczas pustego montażu próbnego. Podobnie bojler powinien być rozpatrywany z wodą, a nie wyłącznie według masy pustego urządzenia.

Drugim istotnym parametrem jest odległość środka ciężkości od ściany. Im głębsza szafka lub dłuższe ramię uchwytu, tym większy moment wyrywający działa na górne mocowania. Ten sam telewizor zawieszony płasko i wysunięty na ruchomym uchwycie nie stanowi więc takiego samego obciążenia. Samo trafienie w profil CW również nie gwarantuje dowolnej nośności, ponieważ ograniczeniem może być profil, połączenie z rusztem, poszycie albo zakotwienie całej ściany.

W dokumentacjach systemowych spotyka się progi obciążeń wspornikowych odnoszone do metra bieżącego ściany. Przykładowo dla niektórych systemów okładzina jednowarstwowa jest przewidziana do około 0,4 kN/mb, a dwuwarstwowa do około 0,7 kN/mb. Odpowiada to w przybliżeniu 40,8 i 71,4 kg-siły na metr bieżący. Nie jest to jednak prosty „udźwig szafki”. Znaczenie mają jej głębokość, wysokość, szerokość, liczba mocowań, rodzaj płyt i konstrukcja rusztu.

Wytyczne poszczególnych producentów mogą grupować obciążenia inaczej. W jednym z systemowych podziałów rozwiązania z pojedynczym poszyciem odnoszą się do obciążeń do około 40 kg/mb, podwójne poszycie do około 70 kg/mb, a przy większych wartościach przewiduje się profile UA, stelaż lub indywidualnie dobrane wzmocnienie. Powyżej około 150 kg/mb może być konieczna niezależna podkonstrukcja. Takich progów nie należy przenosić między systemami ani traktować jako zamiennika oceny konkretnej ściany.

Lista danych potrzebnych przed montażem

• Masa przedmiotu razem z zawartością, wodą, uchwytem i osprzętem.
• Głębokość wyposażenia oraz odległość jego środka ciężkości od ściany.
• Liczba punktów mocowania i odległości między nimi.
• Rodzaj, grubość i liczba warstw płyt.
• Rodzaj, szerokość i rozstaw profili.
• Sposób zakotwienia ściany do podłogi, stropu i przegród bocznych.
• Przebieg przewodów elektrycznych, rur i innych instalacji.
• Wymagania dotyczące ochrony przeciwpożarowej i akustyki.

Jeżeli brakuje informacji o konstrukcji ściany, nie należy deklarować jej nośności na podstawie wyglądu, odgłosu opukiwania ani wartości umieszczonej na opakowaniu kołka. Przy większym obciążeniu bezpieczniej jest rozpoznać wnętrze przegrody i wykonać odpowiednią podkonstrukcję.

Wzmocnienie nowej ścianki krok po kroku

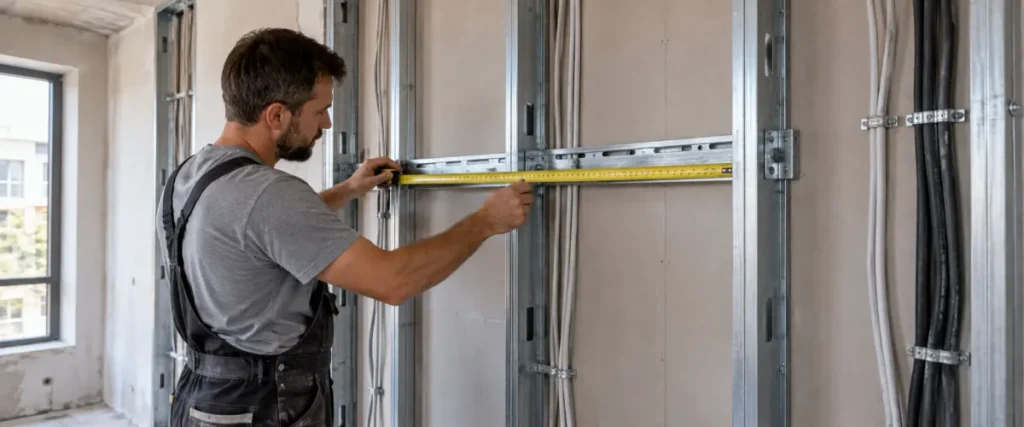

Najłatwiej i najpewniej przygotować wzmocnienie przed zamknięciem rusztu. Dostęp do profili umożliwia prawidłowe rozmieszczenie trawersów, kontrolę połączeń oraz odsunięcie instalacji od strefy przyszłego wiercenia.

1. Wyznacz miejsce i zakres obciążenia. Zaznacz szerokość szafki, wysokość listwy montażowej, położenie uchwytu telewizora oraz wszystkie punkty mocowania. Przy uchwycie ruchomym uwzględnij jego maksymalne wysunięcie, a przy szafce także przewidywaną zawartość.
2. Wybierz kompletny system ściany. Sprawdź w dokumentacji dopuszczalną wysokość, rozstaw słupków, rodzaj poszycia i obciążenia wspornikowe. Nie dobieraj elementów wyłącznie na podstawie ich podobnych wymiarów.
3. Dobierz rodzaj wzmocnienia. Dla typowego wyposażenia może to być systemowy trawers ze sklejki lub blachy. Ciężkie urządzenia i ceramika sanitarna mogą wymagać stelaża montażowego lub podkonstrukcji przekazującej siły na podłogę i strop.
4. Połącz wzmocnienie z konstrukcją. Trawers powinien przekazywać obciążenie na odpowiednią liczbę prawidłowo zamocowanych słupków. Nie może być luźno włożoną płytą opartą tylko na poszyciu.
5. Sprawdź instalacje. Rury i przewody poprowadź poza strefą przyszłych mocowań. Nie wykonuj dodatkowych otworów w profilach w miejscu przyłożenia dużego obciążenia, jeśli dokumentacja systemu nie dopuszcza takiego rozwiązania.
6. Wykonaj poszycie zgodnie z kartą systemu. Zachowaj wymagany rozstaw wkrętów, przesunięcie spoin kolejnych warstw oraz właściwy układ płyt. Nieprawidłowo wykonane poszycie może ograniczyć sztywność mimo poprawnego trawersu.
7. Zapisz położenie wzmocnień. Przed zamknięciem ściany zrób zdjęcia z przyłożoną miarką i zanotuj wysokość trawersów oraz przebieg instalacji. Dokumentacja ułatwi późniejsze wiercenie.

Przykładem rozwiązania są trawersy ze sklejki lub blachy przewidziane w systemach Knauf, płyty o zwiększonej wytrzymałości, takie jak Knauf Diamant, oraz systemowe płyty wzmacniające Siniat Duripanel. Nie oznacza to, że można je dowolnie łączyć z każdym rusztem. Każdy element powinien pracować w układzie opisanym przez producenta.

Czy warto włożyć OSB do ściany g-k?

Płyta drewnopochodna może być częścią prawidłowego wzmocnienia, ale nie istnieje jedna uniwersalna grubość OSB odpowiednia pod szafki, telewizor, bojler i umywalkę. Nośność zależy także od sposobu podparcia, połączenia ze słupkami, rozmieszczenia wkrętów oraz budowy całej przegrody. Samodzielne dodanie OSB może ponadto zmienić klasyfikację ogniową, izolacyjność akustyczną i zgodność ściany z przebadanym systemem. Bezpieczniej zastosować trawers lub warstwę wzmacniającą wskazaną w dokumentacji producenta.

Wzmocnienie gotowej ścianki krok po kroku

Gotowej ściany nie można wiarygodnie ocenić tylko po jej powierzchni. Pod farbą może znajdować się jedna lub kilka warstw płyt, poszycie o zwiększonej wytrzymałości, zwykła płyta typu A albo wcześniej wykonane wzmocnienie. Przed montażem ciężkiego wyposażenia trzeba rozpoznać konstrukcję.

1. Zlokalizuj profile i instalacje. Użyj detektora przeznaczonego do wykrywania metalu, przewodów i innych elementów w ścianach. Wykonaj kilka odczytów w różnych kierunkach. Pojedyncze wskazanie nie daje pewności, czy wykryty został słupek, przewód, rura czy metalowy narożnik.
2. Ustal liczbę i rodzaj warstw. Wykorzystaj bezpieczny, istniejący punkt dostępu albo wykonaj kontrolne otwarcie w miejscu, które później zostanie naprawione. Nie demontuj osprzętu elektrycznego bez odpowiednich kwalifikacji i potwierdzenia braku napięcia.
3. Sprawdź zachowanie ściany. Zwróć uwagę na ugięcia, drgania, pęknięcia przy suficie i podłodze oraz pracę okolicy otworu drzwiowego. Jeśli porusza się cała przegroda, wymiana kołków nie usunie przyczyny.
4. Porównaj obciążenie z rozpoznanym układem. Lekkie akcesoria można mocować łącznikami dobranymi do konkretnego poszycia. Szafka, telewizor na wysięgniku lub urządzenie z wodą wymagają znacznie ostrożniejszej oceny.
5. W razie potrzeby otwórz poszycie. Po zlokalizowaniu instalacji fragment płyty należy usunąć tak, aby możliwe było stabilne zamontowanie trawersu lub stelaża i późniejsze podparcie naprawianego poszycia. Zakres otwarcia powinien odpowiadać konstrukcji, a nie tylko szerokości uchwytu.
6. Zamontuj podkonstrukcję. Wzmocnienie należy połączyć z profilami lub oprzeć na elementach konstrukcyjnych zgodnie z rozwiązaniem systemowym. Przy ciężkiej armaturze może być konieczny stelaż przekazujący obciążenie na podłogę.
7. Odtwórz wszystkie warstwy. Naprawione poszycie musi mieć wymagane podparcie, właściwe rozmieszczenie spoin i odpowiednie wykończenie. W ścianach ogniowych lub akustycznych trzeba odtworzyć cały układ zgodnie z jego dokumentacją.

Przy ciężkiej szafce, bojlerze, grzejniku lub telewizorze na długim ramieniu miejscowe otwarcie poszycia jest zazwyczaj pewniejsze niż dodawanie kolejnych kołków do nierozpoznanej ściany. Pozwala ocenić profile, wykryć wcześniejsze uszkodzenia i zamontować element rzeczywiście przenoszący obciążenie.

Tabela decyzyjna: jakie rozwiązanie wybrać?

Mocowanie tylko do poszycia może być właściwe przy lekkich przedmiotach, jeśli znany jest układ płyt, a producent dopuszcza wybrane łączniki. Przy dużym obciążeniu koszt wykonania trawersu lub stelaża jest zwykle mniejszy niż skutki wyrwania fragmentu ściany, upadku urządzenia albo uszkodzenia instalacji wodnej.

Jak usztywnić całą ścianę i otwór drzwiowy?

Sztywność całej przegrody można zwiększać przez zmniejszenie rozstawu słupków, zastosowanie profili UA zamiast CW, dodanie właściwie rozmieszczonych warstw poszycia lub wykorzystanie płyt o zwiększonej wytrzymałości. W niektórych systemach występują warianty z rozstawem słupków zagęszczonym do 400 mm albo z płytami gipsowo-włóknowymi. Są to rozwiązania przypisane do określonych kart systemowych, a nie uniwersalna instrukcja dla każdej ściany.

Gdy ściana rusza się przy nacisku, w pierwszej kolejności należy skontrolować jej zamocowanie obwodowe. Niewłaściwie zakotwione profile UW, za mało łączników, błędne połączenie ze ścianami bocznymi lub przekroczenie dopuszczalnej wysokości mogą powodować ugięcia, których nie usunie samo dołożenie płyty. Pęknięcie przy suficie może też wskazywać na błędnie wykonane połączenie z pracującym stropem.

Wzmocnienie otworu drzwiowego

Przy drzwiach wzmacnia się cały otwór, a nie tylko miejsce montażu zawiasów. W wytycznych Rigips standardowe profile CW mogą być stosowane, gdy ściana ma do 2,60 m wysokości, otwór do 0,90 m szerokości, a skrzydło waży do 25 kg. Przekroczenie choć jednego z tych parametrów oznacza konieczność użycia profili UA zgodnie z dokumentacją tego systemu.

Profile ościeżnicowe Rigips UA 50, UA 75 i UA 100 mocuje się do podłoża oraz stropu systemowymi kątownikami. W rozwiązaniach innych producentów analogiczną funkcję pełnią między innymi profile Nida UA lub UAR wraz z przeznaczonymi do nich elementami mocującymi. Profilu UA nie należy przytwierdzać wyłącznie do profilu UW, ponieważ nie zapewnia to wymaganego przekazania sił na konstrukcję budynku.

Podane wartości dotyczą konkretnego rozwiązania Rigips. Nie należy automatycznie stosować ich do ściany wykonanej w innym systemie. W takim przypadku trzeba odczytać warunki z dokumentacji właściwego producenta.

Kołki, trawersy i podwójne poszycie

Nośność podana dla łącznika dotyczy określonego podłoża, typu i grubości płyty oraz sposobu montażu. Nie jest równoznaczna z nośnością całej ściany. Ograniczeniem może okazać się wyrywanie kołka, zginanie płyty, deformacja profilu, niewłaściwy rozstaw punktów mocowania albo niestabilność rusztu.

Przykładem systemowego łącznika do pustych przestrzeni jest Knauf Hartmut. Zależnie od rodzaju i liczby płyt dokumentacja podaje dla pojedynczego mocowania wartości od około 20 kg w pojedynczej płycie typu A o grubości 12,5 mm do 75 kg w niektórych poszyciach wielowarstwowych lub wykonanych z płyt o zwiększonej wytrzymałości. Wartości te nie dotyczą podobnie wyglądających kołków innych producentów ani dowolnej ściany g-k.

W systemie Knauf dla obciążeń wspornikowych wymagane są co najmniej dwa kołki do pustych przestrzeni. Minimalny rozstaw wynosi 75 mm, a zalecany 200 mm. Nie oznacza to, że dowolne zwiększanie liczby mocowań proporcjonalnie podniesie nośność. Łączniki umieszczone zbyt blisko siebie mogą obciążać ten sam fragment poszycia i osłabiać go kolejnymi otworami.

Podwójna warstwa płyt zwiększa sztywność i może pozwalać na większe obciążenie wspornikowe, jeśli potwierdza to dokumentacja systemu. Nie zastępuje jednak konstrukcji pod bardzo ciężkie wyposażenie. Bojler, wisząca ceramika sanitarna lub masywny grzejnik powinny być mocowane do odpowiedniego stelaża albo niezależnej podkonstrukcji.

Nie sumuj mechanicznie nośności kołków. Pomnożenie wartości jednego łącznika przez liczbę punktów mocowania nie daje wiarygodnej nośności ściany. Takie działanie pomija rozstaw otworów, stan poszycia, pracę profili, ramię siły i ograniczenia całego systemu.

Najczęstsze błędy przy wzmacnianiu ściany

• Liczenie masy pustego wyposażenia. Szafkę należy rozpatrywać z zawartością, bojler z wodą, a telewizor razem z uchwytem.
• Pomijanie ramienia siły. Głęboka półka i wysunięty uchwyt mocniej wyrywają górne łączniki niż element zawieszony blisko ściany.
• Przypadkowe trafienie w profil. Sam profil CW nie zapewnia dowolnej nośności, zwłaszcza jeśli ściana jest źle zakotwiona.
• Dobieranie jednej grubości OSB do wszystkich zastosowań. Skuteczność warstwy zależy od jej podparcia, mocowania i zgodności z całym systemem.
• Dokładanie kołków bez zachowania rozstawu. Duża liczba otworów może osłabić jeden obszar płyty zamiast poprawić mocowanie.
• Zakrywanie pęknięć bez usunięcia przyczyny. Jeśli pracuje ruszt, nowa masa szpachlowa również może popękać.
• Wiercenie bez sprawdzenia instalacji. Uszkodzenie przewodu lub rury jest możliwe także w miejscu wykrytego profilu.
• Nacinanie profili w strefie obciążenia. Dodatkowy otwór może osłabić element dokładnie tam, gdzie powinien przejmować największe siły.
• Mieszanie elementów kilku producentów. Taka przegroda może nie zachować deklarowanej nośności, odporności ogniowej ani izolacyjności akustycznej.

DIY czy fachowiec?

Samodzielny montaż jest rozsądny przy lekkim wyposażeniu, jeżeli znane są rodzaj i liczba płyt, ściana jest stabilna, instalacje zostały zlokalizowane, a producent dopuszcza zastosowanie wybranych łączników. Doświadczona osoba może także wykonać zaplanowany trawers w nowej ścianie, pod warunkiem pracy według kompletnej dokumentacji systemu.

Prace należy przerwać i zlecić ocenę fachowcowi, gdy ściana ma widoczne ugięcie, porusza się przy nacisku albo pęka przy suficie, podłodze lub drzwiach. Pomocy wymagają też sytuacje, w których nie wiadomo, z ilu warstw i jakich płyt wykonano poszycie, a planowane wyposażenie jest ciężkie.

Projektant lub doświadczony wykonawca suchej zabudowy powinien dobrać rozwiązanie pod bojler, wiszącą ceramikę sanitarną, ciężki grzejnik, dużą szafkę oraz telewizor na długim ramieniu. Fachowej oceny wymaga także obciążenie zbliżające się do 70 kg/mb albo przekraczające limit wskazany dla wybranego systemu.

Konsultacja jest potrzebna również przy wysokich ścianach, szerokich otworach, ciężkich drzwiach, konieczności cięcia profili lub ingerencji w instalacje. Jeżeli przegroda ma wymaganą odporność ogniową lub izolacyjność akustyczną, każda przeróbka powinna odtwarzać przebadany układ. Zasady mocowania obciążeń można sprawdzić w wytycznych technicznych Rigips, ale finalne rozwiązanie musi odpowiadać systemowi, w którym rzeczywiście wykonano ścianę.

Przed zakupem płyt i kołków ustal, czy potrzebujesz miejscowego podparcia wyposażenia, czy usztywnienia całej przegrody. W nowej ścianie zaplanuj trawers lub stelaż przed opłytowaniem. Gotową ścianę najpierw rozpoznaj, sprawdź pod kątem instalacji i oceń jej stabilność. Ciężkich urządzeń nie zawieszaj wyłącznie na poszyciu bez potwierdzonych parametrów. Jeśli konstrukcja jest nieznana, wiotka albo popękana, bezpiecznym rozwiązaniem jest kontrolowane otwarcie poszycia i fachowy dobór wzmocnienia.
