Jak sprawdzić zagęszczenie gruntu i dobrać badanie

Jak sprawdzić zagęszczenie gruntu przed odbiorem warstwy?

Wiarygodne sprawdzenie wymaga pomiaru parametru zapisanego w projekcie lub STWiORB. Jeżeli wymagany jest wskaźnik zagęszczenia Is, należy określić gęstość suchego szkieletu wbudowanego gruntu i porównać ją z maksymalną gęstością wyznaczoną laboratoryjnie, najczęściej w badaniu Proctora. Gdy dokumentacja wymaga modułów E1, E2 oraz wskaźnika Io, odpowiednim badaniem jest płyta statyczna VSS.

Ocena wzrokowa pozwala wykryć jedynie oczywiste problemy: koleiny, luźną powierzchnię, przemieszczanie się kruszywa pod stopą, zastoiska wody lub „pompowanie” podłoża. Brak takich objawów nie potwierdza jednak, że cała grubość warstwy została prawidłowo zagęszczona. Szczególnie ryzykowna jest jednorazowo rozłożona, zbyt gruba warstwa, której zagęszczarka utwardziła głównie górną część.

Twarda powierzchnia nie jest wynikiem badania. Odbiór podłoża konstrukcyjnego powinien wskazywać zastosowaną metodę, lokalizację pomiarów, uzyskane wartości i jednoznaczne porównanie z wymaganiem projektowym.

Nie istnieje jedna uniwersalna wartość oznaczająca „dobrze zagęszczony grunt”. W dokumentacjach spotyka się wymagania Is na poziomie 0,95, 0,97, 0,98 albo 1,00, ale wybór zależy od funkcji warstwy, rodzaju materiału, przewidywanych obciążeń oraz założeń projektanta. Wymagań przewidzianych dla nasypu drogowego nie należy bez sprawdzenia przenosić na zasypkę pod posadzką domu lub podbudowę przydomowego podjazdu.

Kontrolę trzeba prowadzić podczas robót, po wykonaniu każdej przewidzianej do odbioru warstwy i przed jej przykryciem. Pomiar wykonany dopiero na gotowej powierzchni nie musi ujawnić słabej warstwy znajdującej się głębiej.

Is, E2, Io, Evd i ID: co oznaczają?

Częstym błędem jest traktowanie gęstości, zagęszczenia, nośności i sztywności jako tego samego. Parametry mogą być ze sobą powiązane, ale nie są zamienne. Wyniku Evd z lekkiej płyty dynamicznej nie można automatycznie nazwać wskaźnikiem Is, a wartości E2 nie powinno się przeliczać na Is za pomocą przypadkowej tabeli znalezionej w internecie.

Wskaźnik zagęszczenia oblicza się według zależności Is = ρd / ρds. Symbol ρd oznacza gęstość objętościową suchego szkieletu uzyskaną w badanej warstwie, natomiast ρds to maksymalna gęstość objętościowa suchego szkieletu wyznaczona laboratoryjnie dla danego materiału. Do poprawnego określenia Is potrzebny jest więc zarówno pomiar terenowy, jak i właściwe odniesienie laboratoryjne.

Is równy 1,00 oznacza, że w terenie osiągnięto maksymalną gęstość odniesienia wyznaczoną przy przyjętej metodzie laboratoryjnej. Nie oznacza to usunięcia wszystkich pustek ani dosłownie „100% zagęszczenia”. W gruncie nadal występują pory zawierające wodę lub powietrze.

Io jest ilorazem E2/E1. Zapis „Io = 2,2” opisuje więc zupełnie inny parametr niż „Is = 0,98”. Podobnie Evd określa dynamiczną reakcję warstwy na obciążenie, a nie jej bezpośrednią gęstość. Właśnie dlatego przed zamówieniem badania trzeba najpierw odczytać wymaganie projektowe.

Jakie badanie zagęszczenia gruntu wybrać?

Metodę dobiera się do wymaganego parametru, a nie do urządzenia, które akurat ma wykonawca. Jeśli projekt wymaga Is, potrzebne jest badanie oparte na pomiarze gęstości. Jeżeli zapisano E2 i Io, należy przeprowadzić VSS. Lekka płyta dynamiczna jest przydatna do szybkiej kontroli roboczej, ale kryterium Evd albo sposób korelacji muszą być ustalone przed rozpoczęciem pomiarów.

Pomiar gęstości terenowej i badanie Proctora

Gęstość terenową można określać między innymi cylindrem lub pierścieniem wciskanym, objętościomierzem piaskowym, objętościomierzem wodnym albo specjalistycznym miernikiem izotopowym. Dobór techniki zależy od uziarnienia, spoistości materiału oraz możliwości pobrania reprezentatywnej próbki. Wciskany cylinder stosuje się przede wszystkim w gruntach pozwalających pobrać próbkę bez jej rozsypania. Nie będzie odpowiedni dla każdego grubego i kamienistego materiału.

Sam pomiar terenowy nie wystarcza do wyznaczenia Is. Potrzebna jest również maksymalna gęstość suchego szkieletu i wilgotność optymalna określone dla badanego materiału, najczęściej w badaniu Proctora. Jeżeli podczas robót zmieniono źródło piasku, pospółki lub kruszywa, wcześniejsze wyniki laboratoryjne nie muszą być reprezentatywne dla nowej partii.

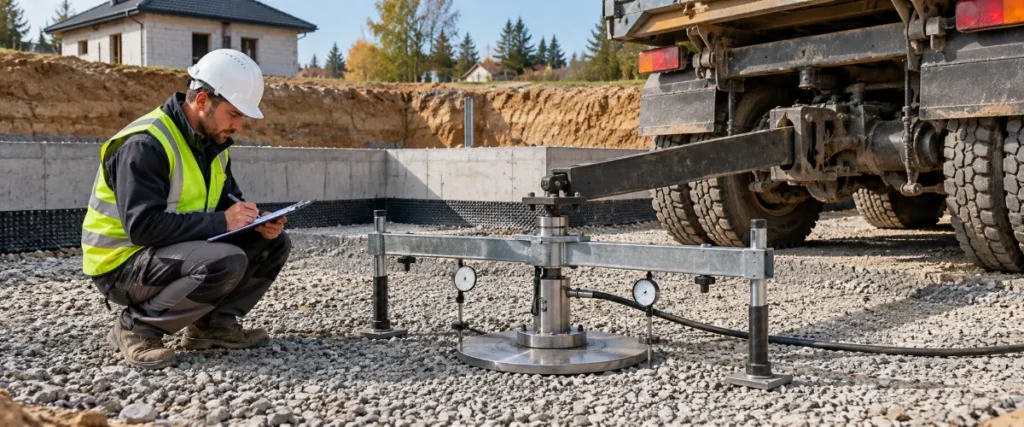

Płyta statyczna VSS

Badanie VSS polega na obciążaniu podłoża sztywną płytą według określonej procedury i rejestrowaniu osiadań. Na tej podstawie wyznacza się pierwotny moduł odkształcenia E1, wtórny moduł E2 oraz wskaźnik odkształcenia Io. Metoda opisuje reakcję i sztywność warstwy pod obciążeniem, a nie mierzy bezpośrednio jej gęstości.

VSS stosuje się między innymi podczas kontroli podbudów i nasypów, jeżeli dokumentacja wskazuje moduły odkształcenia jako kryterium odbioru. Badanie wymaga miejsca na ustawienie zestawu oraz odpowiedniej przeciwwagi, zwykle ciężkiego pojazdu lub maszyny. Ograniczony dostęp w wąskim wykopie nie uzasadnia jednak samodzielnego zastąpienia VSS innym pomiarem, jeżeli projekt jednoznacznie wymaga E2 i Io.

Lekka płyta dynamiczna LPD lub LWD

Lekka płyta dynamiczna mierzy dynamiczny moduł odkształcenia Evd. Pozwala szybko porównywać kolejne odcinki i warstwy, nie wymaga ciężkiej przeciwwagi i dobrze nadaje się do kontroli bieżącej. Wynik zależy jednak między innymi od typu urządzenia, procedury, wilgotności, rodzaju badanego materiału oraz stanu warstw znajdujących się niżej.

LPD może być użyta do odbioru tylko wtedy, gdy dokumentacja dopuszcza kryterium Evd albo uzgodniono zaakceptowaną korelację z badaniem referencyjnym dla konkretnego materiału i warunków. Podczas całej kontroli należy używać jednego typu urządzenia, posiadającego ważny dokument certyfikacji, oraz postępować zgodnie z instrukcją producenta. Aktualne definicje i zasady warunkowego stosowania LPD opisują WWiORB GDDKiA dotyczące robót ziemnych.

Evd nie jest tym samym co Is ani E2. Uniwersalne przeliczniki pomijające rodzaj materiału, wilgotność, urządzenie i warunki badania nie są wystarczającą podstawą do odbioru robót.

Sondowanie dynamiczne DPL lub DPM

Sondowanie dynamiczne pokazuje zmianę oporu gruntu wraz z głębokością. Może pomóc rozpoznać niejednorodny nasyp, wskazać słabszą strefę albo ocenić, czy problem występuje tylko przy powierzchni. Nie jest tym samym co badanie lekką płytą dynamiczną i nie stanowi prostego zamiennika odbioru powierzchniowej warstwy na podstawie Is, E2 lub Io.

Kontrola zagęszczenia gruntu krok po kroku

Badanie należy zaplanować przed zasypaniem wykopu, ułożeniem kolejnej warstwy lub przykryciem podbudowy. Odkrywanie gotowej posadzki albo rozbieranie nawierzchni po ujawnieniu osiadań jest znacznie droższe niż kontrola prowadzona na bieżąco.

1. Odczytaj wymaganie z projektu lub STWiORB. Ustal, czy odbiór dotyczy Is, E2 i Io, Evd czy innego parametru. Zapisz wymaganą wartość oraz wskazaną metodę badania.
2. Zidentyfikuj wbudowany materiał. Sprawdź jego rodzaj, pochodzenie i partię dostawy. Zmieszanie różnych materiałów może sprawić, że wcześniejsze odniesienie laboratoryjne przestanie być właściwe.
3. Ustal grubość pojedynczej warstwy. Porównaj ją z przyjętą technologią robót i możliwościami zagęszczarki. Sama łączna grubość całej zasypki nie mówi, czy poszczególne warstwy wykonano poprawnie.
4. Sprawdź warunki wilgotnościowe. Zwróć uwagę na przesuszenie, przewilgocenie, zastoiska wody i „pompowanie” podłoża. W razie wątpliwości wilgotność powinno ocenić laboratorium.
5. Dobierz metodę do parametru. Dla Is zamów pomiar gęstości z właściwym odniesieniem laboratoryjnym, dla E2 i Io wybierz VSS, a dla Evd zastosuj wcześniej uzgodnioną procedurę LPD.
6. Wyznacz reprezentatywne punkty. Uwzględnij środek powierzchni, naroża, pasy przy ścianach, okolice przepustów i instalacji oraz miejsca, do których maszyna miała utrudniony dostęp.
7. Wykonaj pomiary przed ułożeniem następnej warstwy. Każdy wynik przypisz do konkretnej rzędnej, pola roboczego i daty.
8. Porównaj wyniki z dokumentacją. Protokół powinien zawierać nie tylko wartości pomiarowe, ale też wymaganie i ocenę zgodności każdego punktu.
9. Usuń przyczynę wyniku negatywnego. W zależności od problemu trzeba skorygować wilgotność, zmniejszyć grubość warstwy, wymienić niewłaściwy materiał, poprawić podłoże albo zmienić sprzęt.
10. Powtórz badanie po naprawie. Dopiero pozytywny wynik pozwala bezpiecznie przejść do następnego etapu robót.

Nie należy wybierać punktów wyłącznie tam, gdzie zagęszczarka pracowała najdłużej. Taki pomiar może dać korzystny wynik, ale nie ujawni osłabień przy fundamentach, studzienkach, rurach ani krawędziach wykopu. Miejsca trudne wykonawczo wymagają zwiększonej uwagi, a nie ograniczenia kontroli.

Dlaczego warstwa nie osiąga wymaganego wyniku?

Jedną z najczęstszych przyczyn jest nieprawidłowa wilgotność. Wilgotność optymalna oznacza stan, przy którym dany materiał, przy określonej energii zagęszczania, osiąga maksymalną gęstość suchego szkieletu. Materiał zbyt suchy może wymagać kontrolowanego dowilżenia i dokładnego wymieszania. Materiał przewilgocony często trzeba osuszyć, napowietrzyć albo pozostawić do poprawy warunków.

Dodatkowe przejazdy zagęszczarki nie zawsze poprawiają wynik. Jeżeli grunt ugina się falowo, wyciska wodę lub „pompuje”, dalsza praca może pogorszyć jego strukturę i wymieszać warstwę z miękkim podłożem. Roboty należy wtedy zatrzymać i ustalić, czy przyczyną jest woda, słaby grunt rodzimy, brak skutecznego odwodnienia, nieodpowiedni materiał lub błędna technologia.

• Zbyt gruba warstwa: energia urządzenia nie dociera skutecznie do spodu, chociaż powierzchnia staje się twarda.
• Źle dobrany sprzęt: lekka zagęszczarka może nie wystarczyć, a duża maszyna nie dogęści stref przy ścianach i instalacjach.
• Segregacja kruszywa: oddzielenie ziaren grubych od drobnych tworzy obszary o różnej podatności na zagęszczanie.
• Niejednorodny materiał: domieszki humusu, gruzu, gliny lub odpadów mogą powodować lokalne osiadania i utrudniać przyjęcie jednego odniesienia laboratoryjnego.
• Słabe podłoże niższe: poprawnie zagęszczona warstwa górna nie naprawi torfu, namułu ani niekontrolowanego nasypu znajdującego się głębiej.
• Brak zagęszczenia przy przeszkodach: naroża, przepusty i pasy przy ścianach wymagają odpowiednio dobranego sprzętu oraz osobnej kontroli.
• Zmiana materiału podczas robót: wynik badania laboratoryjnego dla wcześniejszej partii nie musi być właściwy dla nowej dostawy.

Po wyniku negatywnym nie należy dosypywać kolejnej warstwy i liczyć, że problem zniknie. Najpierw trzeba określić przyczynę, poprawić wadliwy fragment i wykonać ponowne badanie. Przykrycie słabej strefy utrudnia naprawę, a skutkiem mogą być pęknięcia posadzki, nierównomierne osiadanie, uszkodzenie instalacji albo zapadanie się nawierzchni.

Jeżeli kostka brukowa już się obniżyła, trzeba sprawdzić nie tylko warstwę podsypki, ale również stan podbudowy i przyczynę wypłukiwania lub osiadania. Sposób naprawy opisuje poradnik jak naprawić zapadniętą kostkę brukową.

Gdzie wykonać pomiary i ile wyników potrzeba?

Liczba punktów i ich rozmieszczenie powinny wynikać z projektu, specyfikacji albo uzgodnionego planu kontroli. Nie ma jednej liczby odpowiedniej zarówno dla małego chodnika, jak i dla płyty fundamentowej czy rozległego nasypu. Jeden korzystny wynik nie potwierdza równomierności całej powierzchni.

Punkty powinny obejmować typowe pole robocze oraz strefy zwiększonego ryzyka. Pod posadzką na gruncie będą to pasy przy ścianach fundamentowych, narożniki i miejsca prowadzenia kanalizacji. Na podjeździe warto uwzględnić przyszłe tory kół, krawędzie oraz okolice studzienek. W nasypie kontroluje się kolejne poziomy i obszary, w których zmienił się materiał lub sposób prowadzenia prac.

Dobry wynik uzyskany na powierzchni nie dowodzi, że wcześniejsza, już przykryta warstwa została wykonana prawidłowo. Kontrola powinna więc towarzyszyć robotom. Jeżeli zasypkę ułożono od razu na pełną wysokość, geotechnik może zalecić sondowanie, odkrywki lub inne rozpoznanie, ale możliwość jednoznacznego odbioru poszczególnych warstw będzie już ograniczona.

Co powinien zawierać protokół z badania?

Protokół musi pozwalać powiązać wynik z konkretnym miejscem, warstwą, materiałem i wymaganiem. Kartka z jedną wartością, bez szkicu lokalizacji, opisu metody oraz kryterium odbioru, nie daje inwestorowi wystarczającej podstawy do zaakceptowania robót.

• nazwę inwestycji, datę i etap robót,
• lokalizację punktów na szkicu lub planie,
• rodzaj, pochodzenie i opis badanego materiału,
• grubość oraz rzędną kontrolowanej warstwy,
• wilgotność materiału, jeżeli ma znaczenie dla zastosowanej metody,
• nazwę metody i oznaczenie procedury badawczej,
• identyfikację urządzenia oraz informację o jego sprawdzeniu, kalibracji lub certyfikacji,
• wyniki cząstkowe i końcowe wraz z jednostkami,
• dane odniesienia laboratoryjnego, gdy wyznaczany jest Is,
• wymaganie projektowe i ocenę zgodności każdego punktu,
• podpis osoby wykonującej badanie oraz dane laboratorium.

Przy LPD protokół powinien wskazywać typ urządzenia oraz przyjęte kryterium Evd lub zastosowaną korelację. Przy VSS potrzebne są wyniki pozwalające określić E1, E2 i Io. W przypadku Is dokument powinien jasno pokazywać, jaką maksymalną gęstość suchego szkieletu przyjęto i czy odniesienie laboratoryjne dotyczyło rzeczywiście wbudowanego materiału.

Warto również sprawdzić, czy wyniki przypisano do właściwej warstwy. Protokół sporządzony bez podania rzędnej lub etapu robót może nie rozstrzygać, czy badano podłoże rodzime, pierwszą warstwę zasypki, czy gotową podbudowę.

Kontrola orientacyjna czy badanie specjalistyczne?

Kontrola domowa może być pomocna wyłącznie jako bieżące sprawdzenie mało odpowiedzialnej powierzchni, na przykład podbudowy pod ogrodową ścieżkę bez ruchu samochodowego. Można obserwować ślady stóp, koleiny, przemieszczanie kruszywa i reakcję na lekkie obciążenie. Nie wolno jednak przedstawiać takiej próby jako pomiaru Is, E2, Io ani Evd.

Krótkie drzewo decyzji

1. Jeżeli projekt podaje Is, zamów pomiar gęstości terenowej z odpowiednim odniesieniem laboratoryjnym.
2. Jeżeli projekt podaje E2 i Io, zamów badanie płytą statyczną VSS.
3. Jeżeli dokumentacja podaje Evd lub dopuszcza uzgodnioną korelację, można zastosować lekką płytę dynamiczną.
4. Jeżeli trzeba sprawdzić zmiany oporu wraz z głębokością, geotechnik może dobrać sondowanie DPL lub DPM.
5. Jeżeli dokumentacja nie określa wymagania, trzeba wyjaśnić je z projektantem lub geotechnikiem przed zamówieniem przypadkowego badania.

Specjalista jest potrzebny również wtedy, gdy wyniki mocno różnią się między punktami, materiał nie ma dokumentacji, w zasypce występują grunty spoiste podatne na zmianę wilgotności albo trzeba ocenić nasyp niekontrolowany. Dotyczy to także podłoża pod ścianą oporową i intensywnie użytkowanym podjazdem.

Nie należy wchodzić do głębokiego, niezabezpieczonego wykopu tylko po to, aby pobrać próbkę lub wykonać próbę prętem. Takie miejsce wymaga właściwego zabezpieczenia ścian, bezpiecznego zejścia i organizacji pracy odpowiedniej do warunków wykopu.

Tańsza metoda przestaje być oszczędnością, gdy nie mierzy parametru wymaganego do odbioru. Zamówienie LPD zamiast wymaganego VSS może skończyć się koniecznością ponownego badania, a przypadkowy pomiar powierzchni nie zabezpieczy inwestora przed kosztami naprawy fundamentu lub posadzki. Najpierw trzeba ustalić kryterium, a dopiero później wybrać wykonawcę badania.
