Jak sprawdzić stan techniczny fundamentów, skoro większość konstrukcji znajduje się pod ziemią? Oględziny domu pozwalają wychwycić objawy osiadania, zawilgocenia i odkształceń, ale nie potwierdzają samodzielnie nośności fundamentu ani podłoża. Widoczne ślady są przede wszystkim poszlakami dotyczącymi pracy całego budynku.
Bezpieczna diagnostyka przebiega etapami. Najpierw zbiera się dokumentację i historię obiektu, następnie kontroluje ściany, posadzki, piwnicę, stolarkę oraz otoczenie domu. Rysy trzeba zinwentaryzować i obserwować w czasie. Dopiero na tej podstawie konstruktor może zdecydować, czy potrzebna jest odkrywka, kontrola instalacji, pomiary geodezyjne, badanie materiałów albo rozpoznanie geotechniczne.
Co można sprawdzić samodzielnie, a co wymaga specjalisty?
Właściciel może bezpiecznie zebrać dokumenty, wykonać zdjęcia, opisać uszkodzenia, sprawdzić działanie drzwi i okien oraz obejść dom po deszczu. Może również porównywać szerokość rys w tych samych punktach i notować zmiany. Taka kontrola pomaga ustalić, czy sytuacja jest stabilna, niejasna czy wyraźnie się pogarsza.
Samodzielne oględziny nie pozwalają natomiast wiarygodnie określić szerokości i głębokości ławy, jakości betonu w jej wnętrzu, rodzaju gruntu pod fundamentem ani zapasu nośności potrzebnego do nadbudowy. Nie należy też na własną rękę odkopywać fundamentu, wykonywać podbić, iniekcji lub pogłębiać piwnicy. Roboty te mogą zmienić warunki podparcia budynku i pogorszyć jego stan.
Przydatny zestaw do wstępnych oględzin obejmuje aparat lub telefon, podziałkę pomiarową, szkic kondygnacji, szczelinomierz klinowy albo płytkowy oraz notatnik. Poziomica laserowa może pomóc porównać poziomy, a wilgotnościomierz powierzchniowy wskazać miejsca różniące się od pozostałych. Oba przyrządy dają jednak wyniki orientacyjne. Bez pomiarów historycznych laser nie dowodzi, że przemieszczenie nadal postępuje, a wilgotnościomierz nie określa samodzielnie źródła zawilgocenia.
Jak sprawdzić stan techniczny fundamentów krok po kroku?
- Zbierz dokumentację i informacje o budynku. Poszukaj projektu, rzutów fundamentów, dokumentacji geotechnicznej, protokołów kontroli oraz zdjęć sprzed wcześniejszych remontów.
- Ustal historię awarii i przebudów. Zapytaj o zalania, podtopienia, awarie wodociągu i kanalizacji, usuwanie ścian, wykonywanie nowych otworów, nadbudowę, dobudowę oraz pogłębianie piwnicy.
- Obejdź cały dom z zewnątrz. Sprawdź cokół, narożniki, elewacje, styk dobudówki ze starszą częścią, rynny, rury spustowe, studzienki oraz spadek terenu.
- Skontroluj wnętrza kondygnacja po kondygnacji. Szukaj ukośnych i schodkowych pęknięć, rozwarć połączeń, zapadnięć posadzek, odchylenia ścian oraz problemów z drzwiami i oknami.
- Porównaj obie strony przegród. Ustal, czy uszkodzenie obejmuje tylko tynk, czy przechodzi przez mur i jest widoczne po drugiej stronie ściany.
- Zinwentaryzuj rysy. Nadaj im numery, zaznacz na szkicu, wykonaj zdjęcia z podziałką i datą, a wyniki pomiarów zapisuj zawsze dla tych samych punktów.
- Sprawdź zachowanie wody. Najlepiej zrobić to w czasie opadów lub krótko po deszczu. Zwróć uwagę na kałuże przy cokole, niedrożne odpływy oraz miejsca, w których woda z dachu trafia bezpośrednio przy budynku.
- Przypisz sytuację do jednego z trzech poziomów decyzji. Brak niepokojących zmian oznacza dokumentowanie i obserwację. Niejasne objawy wymagają oceny technicznej. Objawy nagłe lub postępujące są wskazaniem do pilnej interwencji konstruktora.
Nie należy rozpoczynać od przypadkowej odkrywki. Najpierw trzeba ustalić, gdzie występują uszkodzenia i jakie mogą mieć przyczyny. Dzięki temu specjalista może wybrać miejsce badania, które rzeczywiście dostarczy użytecznych informacji.
Dokumentacja i historia budynku często wyjaśniają więcej niż pojedyncza rysa
Projekt budowlany może wskazać rodzaj fundamentów, przewidywany poziom posadowienia, układ ścian nośnych i miejsca dylatacji. Dokumentacja geotechniczna opisuje warunki gruntowo-wodne rozpoznane przed budową, choć trzeba uwzględnić, że warunki mogły się zmienić albo obiekt wykonano inaczej niż w projekcie.
W starym domu dokumentacja bywa niepełna. Wtedy przydatne są archiwalne zdjęcia, protokoły wcześniejszych kontroli, rachunki za naprawy i relacje poprzednich właścicieli. Zdjęcie elewacji sprzed kilku lat może wykazać, że pęknięcie istniało już wcześniej, albo potwierdzić, że jest nowe. Trzeba również ustalić, czy rysy były zakrywane świeżym tynkiem lub elastyczną masą bez wcześniejszej diagnozy.
Znaczenie mają przebudowy zmieniające obciążenia i sztywność konstrukcji. Należą do nich nadbudowa, wymiana stropu, usunięcie ściany nośnej, wykonanie dużego otworu, montaż ciężkich urządzeń oraz dobudowanie nowej części domu. Dobudówka posadowiona w innych warunkach może przemieszczać się niezależnie od starszego budynku, dlatego jej styk jest ważnym miejscem kontroli.
W historii obiektu należy uwzględnić także podtopienia, awarie instalacji prowadzonych w gruncie, wykopy na sąsiedniej działce i intensywny ruch ciężkich pojazdów. Nowe uszkodzenia pojawiające się po takich zdarzeniach wymagają szybszej oceny niż stara, od dawna niezmienna rysa tynku.
Jakie objawy na ścianach, posadzkach i stolarce mogą wskazywać na pracę fundamentów?
Stan posadowienia ocenia się po zachowaniu całego budynku, a nie wyłącznie po wyglądzie cokołu. Objawy przemieszczeń mogą pojawić się na wyższych kondygnacjach, przy stropach albo wokół otworów okiennych i drzwiowych.
Rysy ukośne i schodkowe

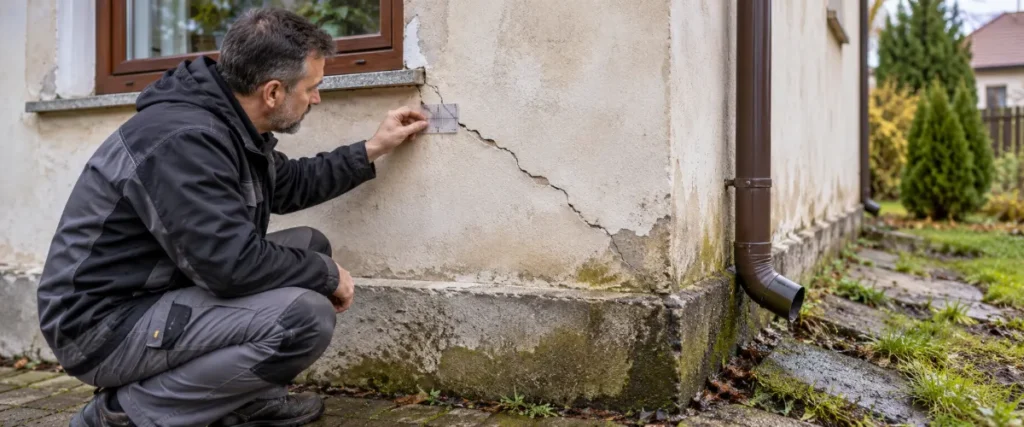

Ukośna rysa wychodząca z narożnika okna lub drzwi może towarzyszyć nierównomiernemu osiadaniu, ale sam kształt nie wystarcza do rozpoznania przyczyny. Podobny ślad może być wynikiem pracy nadproża, skurczu materiału, błędu tynkarskiego albo połączenia elementów o różnej odkształcalności.
Większej uwagi wymaga pęknięcie przechodzące przez mur, widoczne po obu stronach ściany lub kontynuujące się na kilku kondygnacjach. Istotne są również schodkowe pęknięcia biegnące wzdłuż spoin, rozwarcia przy ścianach poprzecznych oraz oddzielanie się fragmentów budynku.
Odchylenia ścian i zapadnięcia posadzek
Wybrzuszenie albo odchylenie ściany od pionu może świadczyć o problemie konstrukcyjnym, szczególnie gdy zjawisko jest nowe i towarzyszą mu rysy. Poziomica lub laser pomagają określić geometrię w chwili badania, lecz pojedynczy pomiar nie pokazuje, czy odkształcenie nadal narasta.
Zapadnięta posadzka nie zawsze oznacza osiadanie fundamentu. Przyczyną może być niewłaściwie zagęszczona podsypka pod podłogą, wypłukanie materiału po awarii instalacji lub uszkodzenie warstw posadzkowych. Jeżeli obniżeniu podłogi towarzyszą pęknięcia ścian i zmiana geometrii otworów, potrzebna jest ocena zależności między tymi objawami.
Klinujące się drzwi i okna
Drzwi lub okna, które nagle przestały się domykać, mogą sygnalizować odkształcenie otworu. Najpierw trzeba jednak wykluczyć zużycie zawiasów, rozregulowanie okuć i pęcznienie drewnianej stolarki. Poważniejszym sygnałem jest jednoczesne pogorszenie działania kilku okien lub drzwi w tej samej części domu, zwłaszcza jeśli pojawiły się tam nowe pęknięcia.
Piwnica, cokół i połączenia konstrukcyjne
W piwnicy trzeba sprawdzić ściany, narożniki i połączenia ściana-strop. Należy szukać pęknięć, ubytków spoin, odspojonego tynku, wykwitów soli, łuszczenia powłok oraz mokrych pasów przy podłodze. Na zewnątrz kontroluje się cokół, narożniki i styki części budynku wzniesionych w różnych okresach.
Jak dokumentować i monitorować rysy?
Nie istnieje jedna graniczna szerokość rysy, która automatycznie rozstrzyga, czy fundament jest bezpieczny. Cienka rysa, która systematycznie się otwiera lub wydłuża, może mieć większe znaczenie niż szerokie, lecz od dawna stabilne pęknięcie. Ocena zależy także od materiału ściany, głębokości uszkodzenia, jego lokalizacji i układu konstrukcyjnego.
Każdej rysie warto nadać numer i nanieść ją na prosty rzut kondygnacji. Zdjęcie należy wykonać możliwie prostopadle do ściany, z podziałką i datą. W notatkach zapisuje się największą szerokość, długość, kierunek przebiegu oraz informację, czy uszkodzenie jest widoczne po drugiej stronie przegrody.
Kolejne pomiary muszą być wykonywane w tych samych punktach. Do obserwacji można użyć szczelinomierza albo reperu, zwanego też plombą kontrolną. Prosta plomba pokazuje, że wystąpił ruch, ale może nie określić jego dokładnej wartości i kierunku. Miernik rysy daje bardziej użyteczne odczyty pod warunkiem prawidłowego zamocowania i prowadzenia regularnych zapisów.
Harmonogram obserwacji powinien odpowiadać charakterowi objawów. Warto wykonywać dodatkowe odczyty po intensywnych opadach, awarii instalacji lub zauważalnej zmianie warunków. Jeśli rysa wyraźnie powiększa się między pomiarami, pojawiają się nowe uszkodzenia albo ściana zmienia geometrię, nie należy czekać na zakończenie samodzielnie ustalonego okresu monitoringu. Potrzebna jest ocena konstruktora.
Woda i wilgoć przy fundamencie: problem izolacji czy konstrukcji?
Mokra ściana piwnicy nie jest automatycznie dowodem utraty nośności fundamentu. Wilgoć może pochodzić z uszkodzonej izolacji pionowej lub poziomej, podciągania kapilarnego, kondensacji, przecieku instalacji albo naporu wody gruntowej. Są to problemy wymagające rozpoznania i naprawy, ale nie zawsze oznaczają przemieszczenie konstrukcji.
Inaczej należy potraktować wodę, która rozmiękcza albo wypłukuje grunt przy fundamencie. Nieszczelny wodociąg lub przewód kanalizacyjny może działać pod powierzchnią bez widocznego wypływu. Sygnałem ostrzegawczym bywa stale mokry fragment piwnicy, lokalne zapadnięcie gruntu, wzrost zużycia wody, podmyta nawierzchnia albo pojawienie się pęknięć w pobliżu instalacji.
Dom najlepiej obejść podczas opadów lub bezpośrednio po nich. Trzeba sprawdzić drożność rynien i rur spustowych, stan studzienek, kierunek spadku terenu oraz miejsca tworzenia się kałuż. Woda z dachu nie powinna być kierowana bezpośrednio pod cokół. Warto też ustalić, czy poziom terenu nie został podniesiony podczas wcześniejszego remontu w sposób utrudniający odpływ.
Wilgotnościomierz powierzchniowy służy przede wszystkim do porównania wskazań w różnych miejscach tej samej przegrody. Wynik zależy od materiału, zasolenia i sposobu pomiaru, dlatego nie pozwala samodzielnie ustalić źródła wilgoci. Termowizja może w odpowiednich warunkach pokazać anomalie cieplne lub obszary potencjalnego zawilgocenia, lecz nie określa nośności gruntu, stanu głębokich partii fundamentu ani obecności ukrytego zbrojenia.
Objaw, możliwa przyczyna i następny krok
| Objaw | Możliwe przyczyny | Następny krok |
|---|---|---|
| Ukośna rysa przy oknie | Nierównomierne przemieszczenie, praca nadproża, skurcz albo błąd tynkarski | Sprawdzić obie strony ściany, wykonać dokumentację i obserwować zmianę |
| Schodkowe pęknięcie muru | Przemieszczenie części budynku lub osłabienie połączenia | Zlecić ocenę konstruktora, szczególnie gdy rysa jest nowa lub rośnie |
| Rozwarcie styku dobudówki | Różne warunki posadowienia, niezależna praca części albo niewłaściwa dylatacja | Porównać dokumentację obu części i monitorować przemieszczenie |
| Klinujące się drzwi | Odkształcenie otworu, awaria okuć albo zmiana wilgotności drewna | Wykluczyć usterkę stolarki i sprawdzić rysy oraz geometrię ściany |
| Zapadnięta posadzka | Słabo zagęszczona podsypka, awaria instalacji, wypłukanie lub osiadanie podłoża | Ustalić zasięg obniżenia i zlecić ocenę warstw podłogi oraz konstrukcji |
| Mokry cokół i wykwity | Uszkodzona izolacja, podciąganie kapilarne, przeciek lub kondensacja | Ustalić źródło wilgoci bez przesądzania o utracie nośności |
| Wybrzuszenie lub odchylenie ściany | Przemieszczenie konstrukcji, utrata podparcia albo inna wada układu nośnego | Przerwać prace w pobliżu i pilnie skontaktować się z konstruktorem |
Odkrywka fundamentowa i badania specjalistyczne
Kontrolowana odkrywka pozwala ustalić materiał, szerokość, głębokość i poziom posadowienia fundamentu. Można w niej ocenić stan betonu lub muru, jakość spoin, izolację oraz rodzaj gruntu bezpośrednio przy konstrukcji. Jedna odkrywka nie musi jednak reprezentować całego budynku, zwłaszcza jeśli dom był rozbudowywany lub fundamenty wykonywano etapami.
Nie wolno odkopywać całej długości ściany ani usuwać gruntu spod ławy. Taki wykop może naruszyć podparcie fundamentu, zostać zalany lub ulec osunięciu. Miejsce, długość, głębokość i kolejność odkrywek powinien określić konstruktor z uwzględnieniem układu ścian nośnych, istniejących uszkodzeń i warunków gruntowych.
W zależności od objawów diagnostyka może objąć:
- odkrywki wykonane w wybranych punktach;
- badania geotechniczne i rozpoznanie warstw podłoża;
- pomiary geodezyjne osiadania, pionowości i różnic poziomów;
- badania materiału fundamentu oraz ocenę ubytków i korozji;
- kontrolę szczelności wodociągu i kanalizacji;
- analizę obciążeń oraz obliczenia nośności fundamentu i podłoża.
Zakres badań powinien wynikać z prawdopodobnej przyczyny uszkodzeń. Konstruktor ocenia układ nośny, geotechnik rozpoznaje podłoże, a przy złożonych awariach potrzebny może być rzeczoznawca budowlany. Kwalifikacje osoby wykonującej ocenę można sprawdzić w publicznym rejestrze e-CRUB prowadzonym przez GUNB.
Kiedy wystarczy obserwacja, a kiedy potrzebna jest pilna interwencja?
Poziom 1: brak widocznych objawów pracy konstrukcji
Jeśli nie ma nowych pęknięć, odkształceń ścian ani zapadnięć, stolarka działa prawidłowo, a otoczenie nie wskazuje na podmywanie, można udokumentować stan i prowadzić okresową obserwację. Zdjęcia, szkic oraz zapis poziomów staną się punktem odniesienia dla przyszłych kontroli.
Brak objawów nie jest jednak potwierdzeniem zapasu nośności dla nowych obciążeń. Przy nadbudowie, zmianie funkcji, pogłębianiu piwnicy lub innych ingerencjach potrzebna jest analiza konstrukcyjna niezależnie od wyglądu ścian.
Poziom 2: objawy miejscowe lub niejednoznaczne
Nowa miejscowa rysa, rozwarcie styku dobudówki, niejasne zapadnięcie posadzki albo trwałe zawilgocenie o nieustalonym źródle są podstawą do zlecenia oceny technicznej. Specjalista może rozpocząć od oględzin i monitoringu, a odkrywkę lub badania podłoża zalecić dopiero wtedy, gdy będą potrzebne do rozstrzygnięcia przyczyny.
Poziom 3: objawy postępujące lub poważne
Samodzielne działania trzeba przerwać i pilnie wezwać konstruktora, gdy:
- pęknięcie wyraźnie się powiększa albo nagle pojawia się kilka nowych;
- ściana jest odchylona, wybrzuszona lub oddziela się od ściany poprzecznej;
- uszkodzenie przechodzi przez ścianę nośną, fundament lub kilka kondygnacji;
- narożnik budynku albo posadzka zauważalnie osiada;
- doszło do podmycia, zalania wykopu lub awarii instalacji w gruncie;
- po robotach ziemnych obok domu pojawiły się nowe przemieszczenia;
- słychać trzaski, odpadają fragmenty muru albo kilka drzwi i okien nagle przestało działać;
- planowane jest odkopanie fundamentu, podbicie, iniekcja, pogłębienie piwnicy lub nadbudowa.
Przy oznakach bezpośredniego zagrożenia należy opuścić zagrożoną część, uniemożliwić do niej dostęp i zawiadomić służby ratunkowe lub właściwy organ nadzoru budowlanego. Nie wolno samodzielnie podpierać, rozkuwać ani odkopywać konstrukcji.
Kontrola przed zakupem domu, remontem i nadbudową
Przed zakupem starego domu celem oględzin jest oszacowanie ryzyka i zakresu dalszej diagnostyki, a nie uzyskanie gwarancji, że pod ziemią nie ma wad. Trzeba porównać pęknięcia na wszystkich kondygnacjach, sprawdzić piwnicę, obejść teren po deszczu i zapytać o naprawy ukryte pod nowym tynkiem. Miejscowo odnowiona elewacja dokładnie na przebiegu rysy uzasadnia prośbę o zdjęcia sprzed remontu.
Przy generalnym remoncie diagnostykę należy przeprowadzić przed usuwaniem ścian nośnych, wykonywaniem nowych otworów i zwiększaniem obciążeń. Pęknięć nie powinno się od razu szpachlować, ponieważ ich przebieg i wygląd są ważnymi informacjami dla konstruktora.
Nadbudowa, zmiana funkcji pomieszczeń, montaż ciężkich urządzeń lub pogłębianie piwnicy wymagają analizy konstrukcyjnej nawet przy braku widocznych rys. Obecny stan budynku pokazuje jedynie jego zachowanie pod dotychczasowymi obciążeniami. Nie potwierdza, że fundament i grunt bezpiecznie przeniosą dodatkowy ciężar.
Właściciel lub zarządca ma obowiązek utrzymywać obiekt w należytym stanie technicznym. Kontrole wymagane Prawem budowlanym wykonują osoby mające uprawnienia budowlane w odpowiedniej specjalności. Prywatna dokumentacja zdjęciowa ułatwia ocenę zmian, ale nie zastępuje wymaganej kontroli ani ekspertyzy.
Najczęstsze pytania o ocenę fundamentów
Czy pęknięcie ściany zawsze oznacza uszkodzenie fundamentu?
Nie. Pęknięcie może wynikać ze skurczu materiału, pracy nadproża, błędu tynkarskiego albo połączenia różnych technologii. Podejrzenie problemu z posadowieniem rośnie, gdy rysa przechodzi przez mur, rozwija się w czasie, występuje na kilku kondygnacjach lub towarzyszy jej zmiana geometrii ścian i posadzek.
Jaka szerokość rysy jest niebezpieczna?
Nie ma uniwersalnej granicy, która samodzielnie przesądza o bezpieczeństwie. Liczą się dynamika zmian, głębokość i położenie rysy, materiał ściany oraz układ konstrukcyjny. Cienka, lecz rosnąca rysa może wymagać szybszej reakcji niż szerokie, stare i stabilne pęknięcie.
Czy można samodzielnie zrobić odkrywkę fundamentu?
Nie należy wykonywać odkrywki bez ustalenia miejsca i sposobu prac przez konstruktora. Zbyt długi albo zbyt głęboki wykop może naruszyć grunt przy ławie, zostać zalany lub zagrozić stateczności ściany. Odsłonięcie cokołu do miejscowej kontroli izolacji nie jest tym samym co odkrywka sięgająca poziomu posadowienia.
Czy mokra ściana piwnicy oznacza utratę nośności?
Nie. Wilgoć często wynika z uszkodzenia izolacji, podciągania kapilarnego, kondensacji lub przecieku. Ryzyko konstrukcyjne pojawia się między innymi wtedy, gdy woda wypłukuje albo rozmiękcza grunt przy fundamencie. Źródło wilgoci i ewentualne przemieszczenia trzeba oceniać oddzielnie.
Czy poziomica laserowa wystarczy do wykrycia osiadania?
Nie. Laser pokazuje różnice poziomów i odchylenia w chwili pomiaru. Bez danych historycznych nie wiadomo, czy są skutkiem niedokładnego wykonania, starego osiadania czy procesu, który nadal postępuje. Więcej informacji daje seria pomiarów w stałych punktach lub pomiar geodezyjny.
Kogo wezwać do oceny fundamentów?
Do oceny konstrukcji należy wybrać osobę z odpowiednimi uprawnieniami konstrukcyjno-budowlanymi. Przy podejrzeniu problemów z podłożem potrzebny jest geotechnik, a przy złożonej awarii rzeczoznawca budowlany. Uprawnienia warto zweryfikować przed zleceniem odkrywek i projektu naprawy.
Czy brak pęknięć oznacza, że można nadbudować dom?
Nie. Brak pęknięć nie potwierdza zapasu nośności potrzebnego dla dodatkowych obciążeń. Przed nadbudową konstruktor powinien przeanalizować fundamenty, ściany, stropy i podłoże. Jeśli brakuje dokumentacji, może zalecić odkrywki oraz badania geotechniczne.
Plan działania po zakończeniu oględzin
Jeśli nie ma widocznych objawów pracy konstrukcji, zachowaj zdjęcia, szkic i wyniki pomiarów jako punkt odniesienia. Przy miejscowych lub niejednoznacznych śladach zleć ocenę techniczną, monitoring albo kontrolowaną odkrywkę zaplanowaną przez konstruktora. Postępujące pęknięcia, przechylenie ściany, podmycie i nagłe osiadanie wymagają przerwania samodzielnych prac oraz pilnej pomocy specjalisty.
Naprawę hydroizolacji lub wzmacnianie posadowienia dobiera się dopiero po ustaleniu przyczyny. Zakrycie rysy nie zatrzyma przemieszczeń, a przypadkowe odkopanie fundamentu może pogorszyć sytuację. Jeżeli diagnoza potwierdzi potrzebę wzmocnienia, kolejnym etapem jest projekt naprawy, a nie wybór metody na podstawie samego wyglądu pęknięć. Możliwe rozwiązania i ograniczenia opisuje poradnik o podbijaniu fundamentu.
