Ile zraszaczy na sekcję? Obliczenie przepływu i ciśnienia

Na jednej sekcji może pracować tyle zraszaczy, ile pozwala łączny przepływ ich dysz przy zachowaniu wymaganego ciśnienia dynamicznego. Nie istnieje uniwersalny limit wynoszący 3, 5 czy 8 głowic. Ten sam elektrozawór może obsługiwać 3 duże rotory albo ponad 10 dysz o mniejszym przepływie, jeśli źródło wody, rury i armatura zapewniają odpowiednie parametry.

Liczby zraszaczy nie powinno się ustalać wyłącznie na podstawie powierzchni trawnika ani średnicy zasięgu pojedynczej głowicy. Najpierw rozmieszcza się punkty podlewania zgodnie z geometrią terenu i zasadą wzajemnego pokrycia. Następnie odczytuje się przepływ każdej dyszy, tworzy jednorodne grupy i sprawdza, czy przy najdalszym oraz najwyżej położonym zraszaczu pozostanie wymagane ciśnienie.

Ile zraszaczy można podłączyć do jednej sekcji?

O dopuszczalnej liczbie zraszaczy decydują dwa parametry występujące jednocześnie: przepływ i ciśnienie. Suma poboru wszystkich dysz otwieranych przez jeden elektrozawór nie może przekroczyć wydajności projektowej źródła. Po uwzględnieniu strat w przewodach, filtrze, zaworach i kształtkach instalacja musi też zapewnić ciśnienie wymagane przez dyszę położoną w najmniej korzystnym miejscu.

Podstawowy bilans przepływu wygląda następująco:

Q sekcji = Q1 + Q2 + Q3 + …

Każde Q oznacza przepływ konkretnej dyszy przy założonym ciśnieniu roboczym. Wartości trzeba odczytać z tabel producenta dla wybranego modelu, rozmiaru dyszy i kąta pracy. Nie można przypisać jednego przepływu całemu korpusowi zraszacza, ponieważ ten sam korpus może współpracować z dyszami o bardzo różnych parametrach.

Jeżeli źródło zapewnia projektowo 30 l/min, sekcja pobierająca 20 lub 24 l/min może działać prawidłowo, ale nadal wymaga sprawdzenia ciśnienia. Sekcja potrzebująca 32 l/min przekracza możliwości takiego źródła już na poziomie podstawowego bilansu i powinna zostać podzielona. Warto pozostawić rozsądną rezerwę na wahania parametrów oraz niedokładność pomiarów, jednak nie ma jednej wartości procentowej właściwej dla każdej instalacji.

Wzór i przykłady obliczeń

Załóżmy, że dostępny przepływ projektowy wynosi 30 l/min. Nie jest to przepływ swobodny z otwartego kranu, lecz wartość dostępna przy ciśnieniu potrzebnym do pracy wybranych zraszaczy.

Tabela pokazuje, dlaczego sama liczba głowic nie daje wiarygodnej odpowiedzi. Dziesięć oszczędniejszych dysz może pobierać mniej wody niż trzy duże rotory. Nie oznacza to jednak, że można dowolnie zastępować jeden typ drugim. Zasięg, intensywność opadu, podatność strumienia na wiatr i wymagane ciśnienie również muszą pasować do projektowanej powierzchni.

Dobrym przykładem skali poboru jest rotor Rain Bird 5000 Series z dyszą 3.0. Według danych producenta przy ciśnieniu 35 psi zużywa on około 3,11 GPM, czyli około 11,8 l/min. Trzy takie głowice potrzebują łącznie około 35,4 l/min. Przy źródle o wydajności 10 GPM, czyli około 37,9 l/min, producent wskazuje maksymalnie trzy takie głowice na strefę. Wyniku tego nie należy przenosić na inne dysze z tej serii ani na inne ciśnienie.

Podobnie w przypadku korpusów Hunter Pro-Spray i PS Ultra o przepływie decyduje zamontowana dysza. Rotory Hunter PGJ, PGP Ultra i I-20 także mają szerokie zakresy przepływu zależne od dyszy i warunków pracy. Nazwa serii nie wystarcza do obliczenia sekcji.

Jak wstępnie obliczyć liczbę sekcji?

Jeśli wszystkie zaplanowane i hydraulicznie zgodne zraszacze pobierają razem 68 l/min, a wydajność projektowa źródła wynosi 30 l/min, wstępne obliczenie wygląda tak:

68 l/min ÷ 30 l/min = 2,27

Wynik zaokrągla się w górę, dlatego potrzeba co najmniej trzech sekcji. Jest to jednak dopiero liczba minimalna wynikająca z przepływu. Może się okazać, że potrzebne będą cztery sekcje, ponieważ część głowic podlewa strefę zacienioną, część pracuje na skarpie albo poszczególne typy urządzeń mają różną intensywność opadu.

Zraszaczy nie dzieli się po równo według liczby sztuk. Jedna grupa może zawierać trzy rotory o dużym poborze, a druga osiem dysz o mniejszym przepływie. Dla każdej grupy trzeba osobno zsumować wartości i sprawdzić spadki ciśnienia.

Jak sprawdzić wydajność źródła wody?

Najprostszym pomiarem jest próba wiaderkowa. Naczynie o znanej pojemności napełnia się przy otwartym zaworze, mierzy czas, a przepływ oblicza według wzoru:

Q [l/min] = pojemność naczynia [l] × 60 ÷ czas napełniania [s]

Jeśli wiadro o pojemności 10 l napełnia się w 20 sekund, przepływ swobodny wynosi 30 l/min. To przydatna informacja orientacyjna, ale nie wystarcza do ostatecznego doboru sekcji. Nie dowodzi, że te same 30 l/min będzie dostępne przy ciśnieniu wymaganym przez pracujące zraszacze, na przykład 2,8 lub 3 bary.

Ciśnienie statyczne a dynamiczne

Ciśnienie statyczne mierzy się wtedy, gdy woda nie płynie. Taki odczyt może wyglądać bardzo dobrze, lecz po otwarciu sekcji ciśnienie spada pod wpływem poboru i oporów instalacji. Do projektu potrzebne jest ciśnienie dynamiczne, czyli mierzone podczas przepływu zbliżonego do planowanego obciążenia.

Najbardziej miarodajny jest jednoczesny pomiar przepływu i ciśnienia. W instalacji wodociągowej warto wykonać go o porze, w której nawadnianie ma zwykle działać. Parametry sieci mogą zmieniać się w ciągu dnia, szczególnie w okresie intensywnego poboru wody.

Przy zasilaniu ze studni, hydroforu lub pompy należy korzystać z charakterystyki Q–H. Pokazuje ona zależność przepływu od wysokości podnoszenia, a więc również od ciśnienia i oporów instalacji. Maksymalna wydajność podana na tabliczce lub w karcie produktu jest zwykle osiągana przy warunkach innych niż te, które panują w działającym systemie nawadniania.

Najpierw rozmieszczenie, później podział na sekcje

Zraszacze rozmieszcza się zgodnie z kształtem terenu, a dopiero potem dzieli na grupy mieszczące się w możliwościach hydraulicznych instalacji. Odwrotna kolejność prowadzi do usuwania potrzebnych punktów tylko dlatego, że nie mieszczą się na jednym zaworze. Skutkiem są suche pasy, niedolane narożniki i nierównomierny wzrost trawy.

Podstawą rozmieszczenia jest zasada head-to-head: strumień jednej głowicy powinien sięgać sąsiedniej. Zasięgi muszą się nakładać, ponieważ opad nie jest identyczny na całej długości strumienia, a jego rozkład dodatkowo zmienia wiatr. Samo narysowanie nieprzecinających się okręgów nie zapewnia równomiernego podlewania.

W poradnikach projektowych Huntera pojawiają się orientacyjne rozstawy 3–5 m dla małych powierzchni i 8–12 m dla dużych. Nie są to wartości obowiązujące dla każdego zraszacza. Ostateczny rozstaw należy określić na podstawie tabel konkretnej dyszy przy rzeczywistym ciśnieniu roboczym, z uwzględnieniem kształtu działki i warunków terenowych.

Jeżeli geometria trawnika wymaga sześciu głowic, a dostępny przepływ wystarcza tylko dla czterech, właściwym rozwiązaniem jest utworzenie dodatkowej sekcji. Nie należy usuwać dwóch zraszaczy ani nadmiernie zwiększać odstępów. Sterownik z większą liczbą obsługiwanych obwodów jest zwykle lepszym wyborem niż instalacja z prawidłową hydrauliką, ale niepełnym pokryciem terenu.

Nie należy również stosować przelicznika liczby zraszaczy na 100 m² do określania liczby sekcji. Powierzchnia wpływa na liczbę i rozmieszczenie głowic, natomiast podział na obwody wynika z przepływu, ciśnienia, średnic rur, długości przewodów i sposobu użytkowania terenu.

Jak rury i wysokość ograniczają sekcję?

Woda traci ciśnienie podczas przepływu przez rury, zawory, filtry, reduktory i kształtki. Straty rosną wraz z przepływem, dlatego dołożenie kolejnego zraszacza może pogorszyć działanie całej sekcji, nawet gdy suma poboru znajduje się jeszcze nieznacznie poniżej deklarowanej wydajności źródła.

Typowym objawem jest prawidłowa praca pierwszej głowicy i wyraźnie mniejszy zasięg ostatniej. W skrajnym przypadku część zraszaczy nie wynurza się całkowicie. Przyczyną może być zbyt duży przepływ sekcji, za mała średnica przewodu, długa trasa, zabrudzony filtr, niedrożna dysza, przymknięty zawór albo nieszczelność.

Średnica przewodu ma znaczenie

W przykładowych tabelach projektowych Huntera podano przepływy około 30 l/min dla rur PE 20 mm, 50 l/min dla PE 25 mm oraz 83 l/min dla PE 32 mm. Są to wartości projektowe z konkretnego poradnika, a nie uniwersalne limity dla wszystkich rur o takim oznaczeniu. Rzeczywiste możliwości zależą między innymi od średnicy wewnętrznej, długości odcinka, konstrukcji przewodu, prędkości wody i dopuszczalnych strat ciśnienia.

Krótka sekcja z dyszami o małym przepływie może poprawnie działać na mniejszej rurze, podczas gdy długi obwód z rotorami będzie wymagał większej średnicy. Zwiększenie średnicy ogranicza straty, ale nie podnosi wydajności samego wodociągu lub pompy. Nie zastępuje też prawidłowego doboru zaworów i filtrów.

Najdalszy i najwyższy zraszacz jest punktem kontrolnym

Obliczenia trzeba sprawdzić dla głowicy znajdującej się najdalej od źródła i najwyżej względem niego. Różnica wysokości około 10 m odpowiada zmianie ciśnienia hydrostatycznego o około 1 bar. Zraszacz położony 5 m wyżej może więc otrzymać w przybliżeniu o 0,5 bara mniej, zanim zostaną uwzględnione straty na przepływie.

Na działce ze spadkiem nie zawsze jest to ten sam punkt. Najdalsza głowica może mieć największe straty liniowe, a najwyższa największą stratę wynikającą z różnicy poziomów. Należy sprawdzić oba niekorzystne przypadki.

Jakich urządzeń nie łączyć w jednej sekcji?

Hydraulicznie poprawna suma przepływów nie gwarantuje prawidłowego podlewania. W jednej sekcji powinny pracować urządzenia o zbliżonej intensywności opadu oraz obsługujące teren o podobnym zapotrzebowaniu na wodę. Wszystkie elementy podłączone do jednego elektrozaworu pracują przez ten sam czas, dlatego przypadkowe łączenie typów zraszania utrudnia ustawienie właściwej dawki.

• Dysze statyczne i rotory powinny zwykle pracować osobno, ponieważ mogą podawać wodę w różnym tempie.
• Dysze rotacyjne, takie jak Hunter MP Rotator lub Eco Rotator, trzeba grupować na podstawie danych konkretnych dysz i zgodności intensywności opadu.
• Linie kroplujące wymagają osobnej sekcji, odpowiedniego filtra i często regulacji ciśnienia.
• Trawnik i rabaty powinny mieć oddzielne obwody ze względu na odmienne potrzeby roślin.
• Strefy słoneczne i zacienione warto sterować osobno, nawet jeśli można je połączyć pod względem przepływu.
• Skarpa i teren płaski mogą wymagać innych czasów oraz liczby krótkich cykli podlewania.
• Gleba ciężka i przepuszczalna wymaga innego sposobu dawkowania wody, dlatego podział tylko według położenia rur może być niewystarczający.

Trzeba także uwzględnić kąty pracy. Dysze 90°, 180° i 360° mogą mieć różne przepływy, nawet jeśli należą do tej samej rodziny i mają podobny zasięg. Każdą wartość należy odczytać osobno. Nie wolno mnożyć liczby korpusów przez jeden uśredniony pobór bez sprawdzenia zamontowanych dysz.

Obliczanie liczby sekcji krok po kroku

W niewielkim, płaskim ogrodzie wstępny projekt można przygotować samodzielnie, jeśli dostępne są wiarygodne dane źródła oraz tabele dysz. Ważne jest zachowanie właściwej kolejności prac.

1. Narysuj teren w skali. Zaznacz granice trawnika, budynki, nawierzchnie, rabaty, skarpy oraz miejsca, których nie wolno zraszać.
2. Sprawdź przebieg istniejących instalacji. Przed kopaniem ustal położenie przewodów elektrycznych, gazowych, wodnych i telekomunikacyjnych.
3. Rozmieść głowice. Zacznij od narożników i krawędzi, następnie uzupełnij środek, zachowując wzajemne pokrycie zasięgów.
4. Dobierz dysze. Określ model, rozmiar, kąt pracy, zasięg oraz wymagane ciśnienie na podstawie tabel producenta.
5. Zapisz przepływ każdej dyszy. Używaj wartości dla wybranego ciśnienia, a nie maksymalnego parametru z całej serii.
6. Zmierz źródło wody. Ustal przepływ dostępny przy ciśnieniu potrzebnym do pracy urządzeń. Sama próba wiaderkowa jest tylko pomiarem orientacyjnym.
7. Utwórz jednorodne grupy. Oddziel urządzenia o różnej intensywności opadu, kroplowanie, trawnik, rabaty oraz obszary o odmiennym nasłonecznieniu.
8. Zsumuj pobór w każdej grupie. Łączny przepływ nie może przekroczyć wydajności projektowej źródła.
9. Dobierz rury i armaturę. Uwzględnij przepływ sekcji, długość trasy, średnicę wewnętrzną, filtr, elektrozawór, reduktor oraz kształtki.
10. Policz straty ciśnienia. Dodaj straty liniowe, miejscowe oraz wpływ różnicy wysokości.
11. Sprawdź punkt krytyczny. Przy najdalszej i najwyżej położonej głowicy musi pozostać ciśnienie wymagane dla danej dyszy.
12. Dodaj sekcję, jeśli bilans się nie zamyka. Nie zmniejszaj liczby prawidłowo rozmieszczonych głowic tylko po to, aby dopasować projekt do jednego zaworu.

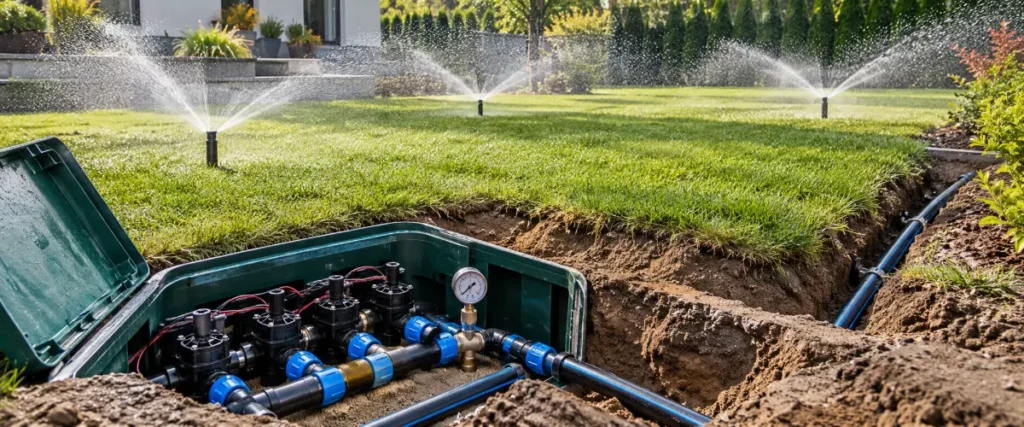

13. Wykonaj próbę przed zasypaniem rur. Sprawdź wynurzanie, zasięgi, szczelność i różnice między pierwszym a ostatnim zraszaczem.

Szczegółowe tabele przepływów, zasady rozmieszczania głowic i przykładowe wartości dla rur można znaleźć w oficjalnym przewodniku projektowania systemów zraszaczy Hunter. Dane należy odczytywać dla konkretnej dyszy oraz założonego ciśnienia roboczego.

Projekt samodzielny czy pomoc instalatora?

Samodzielne obliczenie jest rozsądnym rozwiązaniem przy małym, płaskim ogrodzie, stabilnym wodociągu, krótkich przewodach i kilku prostych sekcjach. Potrzebne są jednak dane dysz, pomiar ciśnienia dynamicznego oraz możliwość przeprowadzenia próby przed zasypaniem instalacji.

Pomoc fachowca jest szczególnie wskazana przy niestabilnym źródle, nieznanych parametrach pompy, dużych przewyższeniach i rozbudowanej instalacji. Specjalista powinien również dobrać zabezpieczenie antyskażeniowe, jeśli system jest połączony z instalacją wody pitnej. Wymagania zależą od sposobu wykonania przyłącza i lokalnych przepisów.

Przed rozpoczęciem wykopów trzeba potwierdzić przebieg instalacji podziemnych. Osobnego przygotowania wymaga także zimowanie systemu. Przedmuchiwanie sprężonym powietrzem przy niewłaściwym ciśnieniu lub wydajności może uszkodzić zraszacze, elektrozawory i połączenia, dlatego w razie braku odpowiedniego sprzętu należy zlecić tę czynność instalatorowi.

Najpierw rozmieść zraszacze tak, aby zapewniały wzajemne pokrycie terenu, a dopiero później sumuj przepływy i twórz sekcje. Każdą grupę sprawdź przy ciśnieniu dynamicznym, z uwzględnieniem rur, armatury i różnicy poziomów. Jeśli obliczenia znajdują się blisko granicy możliwości źródła, bezpieczniejszym rozwiązaniem jest dodanie kolejnej sekcji niż usuwanie potrzebnych głowic lub zwiększanie ich rozstawu.
