Ile prądu pobiera wallbox w trybie czuwania i ile to kosztuje?

Domowy wallbox AC pobiera w trybie czuwania zwykle od 1 do 5 W. Urządzenia z rozbudowaną komunikacją, aktywnym wyświetlaczem lub dodatkowymi modułami mogą zużywać więcej. Pobór kompletnego systemu, obejmującego wallbox, licznik energii, bramkę komunikacyjną i sterownik EMS, może wynosić od około 5 do 10 W.

Jeżeli urządzenie pobiera 1 W przez całą dobę, zużyje w ciągu roku 8,76 kWh. Przy 5 W będzie to 43,8 kWh, a przy 10 W już 87,6 kWh. Rzeczywisty koszt zależy od łącznej zmiennej ceny każdej dodatkowej kilowatogodziny w taryfie użytkownika. Nie należy przy tym mylić poboru w czuwaniu z mocą ładowania 7,4, 11 lub 22 kW.

Ile prądu pobiera wallbox w trybie czuwania?

Dla samego domowego wallboxa AC rozsądnym punktem odniesienia jest pobór od 1 do 5 W. Niektóre urządzenia schodzą poniżej 1 W, a inne zużywają około 4 lub 5 W. Większy wynik nie musi od razu oznaczać usterki. Może wynikać z wyposażenia stacji, aktywnego modemu, wyświetlacza, podświetlenia albo uwzględnienia dodatkowych elementów instalacji.

Moc znamionowa wallboxa nie określa jego poboru własnego. Oznaczenie 7,4, 11 lub 22 kW informuje, jaką maksymalną moc urządzenie może przekazać do samochodu podczas ładowania. Kiedy ładowanie nie trwa, stycznik obwodu mocy jest rozłączony, więc stacja nie przekazuje do pojazdu energii z taką mocą.

Pod napięciem pozostają jednak układy niezbędne do działania urządzenia. Energię zużywa elektronika sterująca, komunikacja Wi-Fi, Ethernet lub komórkowa, układy kontroli bezpieczeństwa, diody sygnalizacyjne, czytnik RFID, zegar i wyświetlacz. Wallbox może również podtrzymywać połączenie z aplikacją, licznikiem energii, falownikiem fotowoltaicznym albo systemem zarządzania energią w budynku.

Wartość podawana przez producenta może dotyczyć ściśle określonego stanu. Inny wynik można otrzymać przy odłączonym przewodzie, inny po podłączeniu samochodu, a jeszcze inny podczas oczekiwania na harmonogram lub nadwyżkę z fotowoltaiki. Dlatego porównywanie dwóch urządzeń ma sens tylko wtedy, gdy dane opisują podobne warunki.

Jak obliczyć roczne zużycie i koszt czuwania?

Do przeliczenia mocy na energię potrzebne są dwie informacje: pobór w watach oraz liczba godzin, przez które urządzenie pozostaje w określonym stanie. Obowiązuje prosty wzór:

Zużycie energii [kWh] = moc [W] × czas pracy [h] ÷ 1000

Rok liczy 8760 godzin. Każdy 1 W stałego poboru oznacza więc 8,76 kWh energii w ciągu roku. Tabela pokazuje scenariusz, w którym wallbox pozostaje w czuwaniu przez całą dobę i przez wszystkie dni roku.

To obliczenie jest punktem odniesienia, a nie dokładną prognozą dla każdej instalacji. Wallbox nie pozostaje w klasycznym czuwaniu przez pełne 8760 godzin, jeśli przez część roku aktywnie ładuje samochód. Rzeczywisty czas czuwania będzie zatem krótszy.

Dokładniejsze obliczenie można wykonać po oszacowaniu liczby godzin bezczynności. Wallbox pobierający 5 W przez 8000 godzin zużyje 40 kWh. Przy łącznym zmiennym koszcie 1,30 zł/kWh oznacza to 52 zł rocznie. Jeśli w tym samym czasie pobierałby 2 W, zużycie wyniosłoby 16 kWh, a koszt 20,80 zł.

Do kalkulacji należy przyjąć koszt każdej dodatkowej kilowatogodziny wynikający z konkretnej taryfy. Może on obejmować cenę sprzedaży energii oraz zmienne opłaty dystrybucyjne naliczane za kWh. Nie ma jednej uniwersalnej ceny prądu właściwej dla wszystkich gospodarstw.

Nie należy natomiast przypisywać wallboxowi opłat stałych, takich jak abonament, jeśli byłyby pobierane również bez stacji ładowania. Celem obliczenia jest ustalenie, o ile wzrośnie rachunek wskutek dodatkowego zużycia energii.

Stany pracy wallboxa a pobór energii

Określenie „tryb czuwania” bywa używane dla kilku różnych sytuacji. W praktyce warto rozróżnić co najmniej stan z odłączonym samochodem, stan z podłączonym pojazdem bez aktywnego ładowania oraz oczekiwanie na sygnał z harmonogramu lub systemu fotowoltaicznego.

Samochód odłączony

W tym stanie pracują przede wszystkim układy sterowania, zabezpieczeń i komunikacji. Jest to sytuacja najbliższa parametrowi opisywanemu w kartach technicznych jako „standby consumption”, „idle power” albo „self-consumption”. Nadal mogą być aktywne Wi-Fi, Ethernet, modem komórkowy, diody oraz połączenie z usługą producenta.

Samochód podłączony, ale nieładowany

Po podłączeniu przewodu wallbox komunikuje się z pojazdem i rozpoznaje jego stan. Pobór może być wtedy nieco inny niż przy odłączonym aucie. Jeżeli pomiar obejmuje cały obwód, niewielka część energii może pochodzić również z elektroniki samochodu, a nie wyłącznie ze stacji.

Oczekiwanie na harmonogram

Wallbox pozostaje gotowy do rozpoczęcia ładowania o zaprogramowanej godzinie. Zasilania wymagają wtedy zegar, sterownik oraz komunikacja potrzebna do wykonania polecenia. Odcięcie zasilania może uniemożliwić realizację harmonogramu lub opóźnić uruchomienie po ponownym włączeniu.

Oczekiwanie na nadwyżkę z fotowoltaiki

W systemie ładowania z nadwyżek PV stacja może regularnie odbierać dane o przepływie energii w budynku. Dodatkowo pracują licznik energii, bramka komunikacyjna lub sterownik EMS. Wynik zmierzony dla całej instalacji będzie wówczas większy niż pobór samego wallboxa.

Inicjalizacja, aktualizacja lub błąd

Bezpośrednio po włączeniu urządzenie może przeprowadzać test, łączyć się z siecią i inicjalizować moduły komunikacyjne. Krótki odczyt wykonany w tym momencie nie jest miarodajny dla całodobowego czuwania. Okresowy wzrost poboru może również towarzyszyć aktualizacji oprogramowania, ponownemu łączeniu z siecią albo cyklicznym restartom.

Do oceny zużycia lepiej wykorzystać średnią z kilku godzin niż pojedynczy odczyt chwilowy. Pozwala to uwzględnić krótkie okresy aktywności modułów sieciowych i uniknąć wniosków opartych na chwilowym skoku mocy.

Trzeba także sprawdzić, co dokładnie pokazuje aplikacja producenta. Część aplikacji raportuje wyłącznie energię przekazaną do samochodu i nie uwzględnia autokonsumpcji elektroniki stacji. Zerowe zużycie widoczne w historii ładowania nie musi więc oznaczać, że wallbox nie pobiera energii z sieci.

Przykłady poboru z dokumentacji producentów

Dane producentów potwierdzają, że pobór typowego domowego wallboxa w czuwaniu może wynosić mniej niż kilka watów. Poniższe przykłady nie są rankingiem. Dotyczą różnych konstrukcji i wariantów wyposażenia, dlatego przed zakupem należy sprawdzić dokumentację dokładnego modelu.

Deklarację dla modelu KOSTAL można sprawdzić w dokumentacji technicznej ENECTOR AC. W przypadku innych urządzeń należy szukać danych przypisanych do konkretnego numeru modelu, wersji sprzętowej i wyposażenia.

Wpływ wyświetlacza dobrze obrazuje dokumentacja północnoamerykańskiej wersji ABB Terra AC. Podano w niej 3 W dla wariantu bez wyświetlacza oraz 5,6 W dla wariantu z wyświetlaczem. Nie wolno automatycznie przenosić tych wartości na każdy model dostępny w Europie, ale przykład pokazuje, że wyposażenie może zauważalnie zmienić pobór własny.

W badaniu laboratoryjnym kompletnych systemów, obejmujących wallbox, licznik i zintegrowany EMS, średni pobór wynosił około 5,23 ±1,02 W. Jeden z badanych systemów pobierał około 10 W. Nie jest to jednak wartość dla samego wallboxa. Wynik uwzględniał także dodatkowe urządzenia tworzące system sterowania ładowaniem.

Nie należy szacować poboru konkretnego modelu wyłącznie na podstawie informacji, że ma Wi-Fi, czytnik RFID lub diody LED. Obecność danej funkcji nie wystarcza do wyliczenia zużycia. Najbardziej wiarygodna jest karta techniczna danego wariantu albo pomiar całego wydzielonego obwodu.

Jak zmierzyć pobór wallboxa krok po kroku?

Metoda pomiaru zależy od sposobu podłączenia urządzenia. Sprzęt fabrycznie zasilany przez odpowiednie gniazdo można sprawdzić watomierzem o niskim progu pomiarowym, o ile miernik ma właściwe parametry napięciowe i prądowe. Wallbox podłączony na stałe, zwłaszcza trójfazowy, powinien być kontrolowany za pomocą podlicznika albo przez elektryka dysponującego odpowiednim sprzętem.

1. Zidentyfikuj dokładny wariant stacji. Zapisz oznaczenie modelu, wersję sprzętową oraz informację, czy urządzenie ma ekran, modem lub dodatkowy moduł komunikacyjny.
2. Sprawdź dokumentację. Poszukaj parametrów określonych jako pobór w czuwaniu, standby consumption, idle power lub self-consumption. Ustal, jakiego stanu pracy dotyczy podana wartość.
3. Określ granicę pomiaru. Zdecyduj, czy chcesz zmierzyć samą stację, cały jej obwód, czy również licznik, bramkę komunikacyjną i EMS. Bez tego nie da się prawidłowo porównać wyniku z kartą techniczną.
4. Odłącz samochód. Po uruchomieniu wallboxa poczekaj, aż zakończy testy, nawiąże łączność i przejdzie do stabilnego stanu. Nie oceniaj poboru na podstawie pierwszych sekund po włączeniu.
5. Zapisz zużycie przez kilka godzin. W przypadku podlicznika sprawdź przyrost energii. Jeżeli w ciągu 12 godzin licznik zarejestruje 0,036 kWh, średnia moc wynosi 3 W.
6. Powtórz test z podłączonym samochodem. Nie rozpoczynaj ładowania. Porównaj wynik z pomiarem wykonanym przy odłączonym pojeździe.
7. Sprawdź dodatkowe tryby. Jeżeli używasz harmonogramu, zarządzania mocą lub ładowania z nadwyżek PV, wykonaj osobny pomiar podczas oczekiwania na sygnał sterujący.
8. Porównaj wynik z deklaracją. Uwzględnij dokładność miernika oraz dodatkowe odbiorniki na tym samym obwodzie. Wyraźnie większy i utrzymujący się pobór wymaga ustalenia przyczyny.

Typowego watomierza wkładanego do gniazdka nie wolno wykorzystywać do pomiaru wallboxa podłączonego na stałe ani instalacji trójfazowej. Nie należy samodzielnie otwierać obudowy stacji lub rozdzielnicy, rozłączać przewodów ani wpinać miernika w obwód. Grozi to porażeniem, uszkodzeniem urządzenia oraz nieprawidłowym działaniem zabezpieczeń.

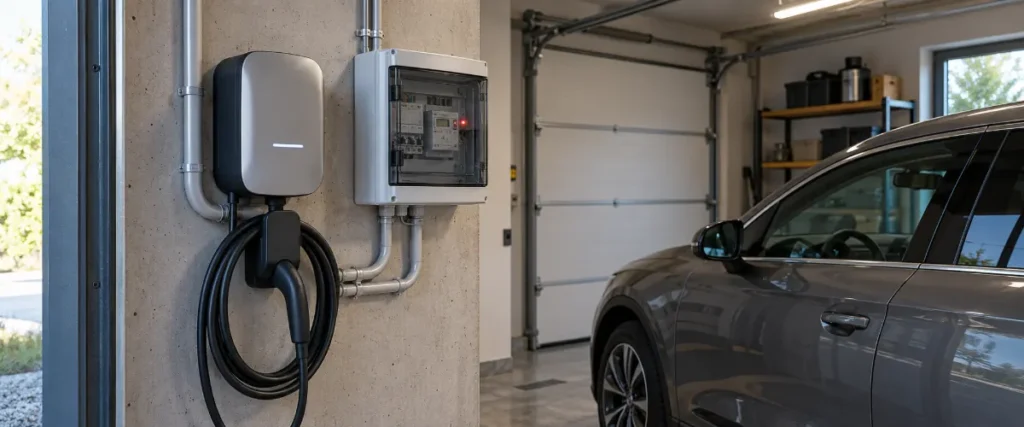

W stałej instalacji praktycznym rozwiązaniem jest podlicznik zamontowany w rozdzielnicy i dobrany do obwodu jedno- lub trójfazowego. Powinien mierzyć cały wydzielony obwód zasilający stację. Jego dobór i montaż należy powierzyć elektrykowi z odpowiednimi kwalifikacjami.

Jeżeli do tego samego obwodu podłączono zewnętrzną bramkę, licznik komunikacyjny albo sterownik EMS, odczyt będzie przedstawiał pobór całego zestawu. To wartościowa informacja przy ocenie rachunku, ale nie można jej bezpośrednio porównywać z deklarowanym poborem samego wallboxa.

Czy warto wyłączać wallbox po każdym ładowaniu?

Zwykle nie ma potrzeby odcinania zasilania po każdej sesji. Przy poborze 3 W maksymalna roczna oszczędność wynosi 26,28 kWh, jeśli bez wyłączania stacja pozostawałaby w czuwaniu przez pełne 8760 godzin. Przy koszcie 1,20 zł/kWh odpowiada to około 31,54 zł rocznie.

Codzienne przełączanie zabezpieczenia nadprądowego nie powinno być traktowane jako standardowy sposób obsługi stacji. Wallbox może wymagać ciągłego zasilania do realizacji harmonogramów, zdalnego sterowania, aktualizacji, diagnostyki, bilansowania obciążenia i współpracy z fotowoltaiką.

Po ponownym włączeniu urządzenie może potrzebować czasu na inicjalizację i odzyskanie łączności. W instalacji z EMS lub zewnętrznym licznikiem chwilowy brak komunikacji może opóźnić rozpoczęcie ładowania. Wallbox nie powinien być również odłączany w trakcie ładowania ani podczas aktualizacji oprogramowania.

Wyłączenie może mieć sens podczas wielomiesięcznej przerwy, w nieużytkowanym budynku albo na zalecenie serwisu. Procedura powinna być zgodna z instrukcją konkretnego modelu. Sama chęć ograniczenia poboru o kilka watów zwykle nie uzasadnia rezygnacji z funkcji sieciowych i automatycznego sterowania.

Kiedy wystarczy obliczenie, a kiedy potrzebny jest elektryk?

Wystarczy dokumentacja i kalkulacja

Takie podejście jest odpowiednie przed zakupem albo wtedy, gdy chcesz poznać orientacyjny koszt. Różnica między poborem 2 i 4 W wynosi 17,52 kWh rocznie przy założeniu całodobowego czuwania. Przy cenie 1,20 zł/kWh daje to około 21 zł różnicy w skali roku.

Pobór własny warto uwzględnić przy porównywaniu urządzeń, ale zwykle nie powinien być jedynym kryterium wyboru. Ważniejsze mogą być wymagane zabezpieczenia, sposób regulacji mocy, współpraca z instalacją fotowoltaiczną, bilansowanie obciążenia i dostępność serwisu.

Pomiar można wykonać bez ingerencji w instalację

Dotyczy to wyłącznie urządzeń fabrycznie przystosowanych do zasilania przez kompatybilne gniazdo. Watomierz musi mieć odpowiednie napięcie, prąd znamionowy, rodzaj złącza oraz dostateczną dokładność przy mocy rzędu kilku watów. Nie należy stosować przypadkowych przejściówek ani zmieniać sposobu podłączenia urządzenia na potrzeby testu.

Potrzebny jest elektryk

Pomiar należy zlecić fachowcowi, jeśli wallbox jest podłączony na stałe, pracuje w obwodzie trójfazowym albo wykonanie testu wymaga dostępu do wnętrza rozdzielnicy. Elektryk powinien również sprawdzić instalację, gdy pobór w spoczynku jest wyraźnie większy od deklarowanego, urządzenie cyklicznie się restartuje, nietypowo się nagrzewa, zgłasza błąd albo samoczynnie wyzwala zabezpieczenia.

Wysoki wynik nie zawsze oznacza awarię stacji. Najpierw trzeba ustalić, czy pomiar obejmuje także licznik energii, bramkę, modem, sterownik EMS lub inne odbiorniki. Fachowiec może rozdzielić te obciążenia, wykonać pomiar odpowiednim przyrządem oraz bezpiecznie sprawdzić stan obwodu i zabezpieczeń.

Dla większości domowych instalacji można wstępnie przyjąć pobór od 1 do 5 W dla samego wallboxa. Jeśli pomiar obejmuje licznik, bramkę komunikacyjną i EMS, wynik może być większy. Najpierw warto sprawdzić dokumentację dokładnego modelu i ustalić granicę pomiaru. W przypadku stacji podłączonej na stałe rzeczywiste zużycie powinno być odczytane z podlicznika lub zmierzone przez elektryka, bez otwierania urządzenia i samodzielnej ingerencji w rozdzielnicę.
