Nieocieplona skrzynka rolety nadstawnej może tracić orientacyjnie około 10-36 W przy różnicy temperatur 20°C. W modelowym sezonie grzewczym odpowiada to mniej więcej 36-130 kWh ciepła na jedną skrzynkę. Są to straty wynikające z przenikania ciepła przez obudowę. Jeżeli przy pokrywie rewizyjnej, bokach skrzynki albo przepuście taśmy występuje przewiew, rzeczywisty problem może być większy.
Nie da się podać jednej wiarygodnej wartości procentowej dla całego domu. Znaczenie skrzynek zależy od ich liczby i wielkości, jakości montażu, szczelności, standardu pozostałych przegród oraz sposobu ogrzewania. Dlatego warto osobno ocenić przewodzenie przez obudowę, mostek cieplny przy nadprożu i niekontrolowany przepływ powietrza.
Ile ciepła traci jedna nieocieplona skrzynka?
Stara, nieocieplona skrzynka może mieć współczynnik przenikania ciepła U na poziomie około 2,5-4,5 W/(m²·K). W uproszczonych ocenach energetycznych dla takich konstrukcji spotyka się wartość około 3,0 W/(m²·K). Jeżeli powierzchnia części oddzielającej ogrzewane pomieszczenie od zimnej przestrzeni wynosi 0,20-0,40 m², to przy różnicy temperatur 20°C strata chwilowa będzie mieściła się orientacyjnie w przedziale 10-36 W.
Dla porównania wymagany obecnie współczynnik przenikania ciepła ściany zewnętrznej ogrzewanego pomieszczenia wynosi co do zasady 0,20 W/(m²·K), a okna pionowego 0,90 W/(m²·K). Skrzynka o U równym 3,0 W/(m²·K) przewodzi więc przez jednostkę powierzchni około 15 razy więcej ciepła niż ściana o U równym 0,20 W/(m²·K). Nie oznacza to jednak, że powoduje 15 razy większe straty całego budynku. Powierzchnia skrzynki jest znacznie mniejsza od powierzchni ścian.
Przy modelowym sezonie obejmującym 3000 stopniodni ogrzewania jedna skrzynka może odpowiadać za około 36-130 kWh strat ciepła. Dla dziesięciu podobnych skrzynek daje to orientacyjnie 360-1300 kWh w sezonie. Nadal jest to wynik obejmujący jedynie przenikanie przez obudowę. Nie uwzględnia energii traconej wskutek przewiewu ani pełnego wpływu mostka cieplnego przy nadprożu.
Nie należy automatycznie przeliczać tych wartości na koszt ogrzewania. Ilość energii dostarczonej przez kocioł, pompę ciepła lub inne urządzenie zależy od sprawności całego systemu. Znaczenie ma również cena nośnika energii. Tym bardziej nie można na tej podstawie obiecać określonego procentowego spadku rachunku za cały dom.
Jak samodzielnie oszacować straty ciepła?
Chwilową stratę mocy przez ścianki skrzynki można obliczyć ze wzoru:
Φ = U × A × ΔT
- Φ oznacza stratę mocy wyrażoną w watach,
- U to współczynnik przenikania ciepła skrzynki w W/(m²·K),
- A to umowna powierzchnia obliczeniowa oddzielająca wnętrze od zimnej przestrzeni, wyrażona w m²,
- ΔT to różnica między temperaturą wewnętrzną i zewnętrzną.
Różnica temperatur wyrażona w stopniach Celsjusza ma w tym działaniu taką samą wartość liczbową jak różnica wyrażona w kelwinach. Jeśli w pomieszczeniu jest 20°C, a na zewnątrz 0°C, do wzoru należy wstawić 20 K.
Obliczenie krok po kroku dla jednej skrzynki
Załóżmy, że skrzynka ma 1,5 m szerokości, a jej umowna powierzchnia obliczeniowa wynosi 0,30 m². Dla starej konstrukcji przyjmujemy U = 3,0 W/(m²·K). W pomieszczeniu jest 20°C, a na zewnątrz 0°C.
- Oblicz różnicę temperatur: 20°C minus 0°C daje 20 K.
- Pomnóż U przez powierzchnię: 3,0 × 0,30 = 0,90 W/K.
- Pomnóż wynik przez różnicę temperatur: 0,90 × 20 = 18 W.
- Aby oszacować energię traconą przez dobę przy niezmiennych warunkach, pomnóż 18 W przez 24 godziny. Wynik to 432 Wh, czyli około 0,43 kWh ciepła.
Taka skrzynka traci więc w podanych warunkach około 18 W w sposób ciągły. Nie oznacza to, że przez cały sezon na zewnątrz panuje 0°C. Do szacowania wyniku sezonowego można wykorzystać stopniodni ogrzewania.
Szacowanie wyniku na sezon
Uproszczony wzór na sezonową stratę energii ma postać:
Q = U × A × HDD × 24 / 1000
HDD oznacza liczbę stopniodni ogrzewania. Przy modelowej wartości 3000 stopniodni, U = 3,0 W/(m²·K) i powierzchni 0,30 m² wynik wynosi 64,8 kWh ciepła w sezonie.
| Wariant | U skrzynki | Powierzchnia | Strata przy ΔT = 20°C | Energia przy 3000 stopniodniach |
|---|---|---|---|---|
| Łagodny | 2,5 W/(m²·K) | 0,20 m² | 10 W | 36 kWh/sezon |
| Przykład typowy | 3,0 W/(m²·K) | 0,30 m² | 18 W | 64,8 kWh/sezon |
| Niekorzystny | 4,5 W/(m²·K) | 0,40 m² | 36 W | 129,6 kWh/sezon |
| Skrzynka izolowana | 0,70 W/(m²·K) | 0,30 m² | 4,2 W | 15,1 kWh/sezon |
Najtrudniejsze jest prawidłowe określenie powierzchni i współczynnika U. Widoczna od strony pokoju pokrywa rewizyjna nie zawsze stanowi całą powierzchnię wymiany ciepła. Znaczenie mogą mieć również górna część obudowy i jej boki. Jeżeli zachowała się dokumentacja rolety, należy korzystać z danych dotyczących dokładnej konfiguracji. W przypadku starej skrzynki bez dokumentacji wynik pozostaje orientacyjny.
Wzór U × A × ΔT opisuje tylko przewodzenie przez obudowę. Nie obejmuje powietrza wpływającego przez szczeliny ani liniowego mostka na styku skrzynki, ramy okiennej, muru, nadproża i ocieplenia. Wyraźny przewiew jest zatem sygnałem, że rzeczywiste straty mogą być większe od wyniku obliczenia.
Skąd bierze się chłód nad oknem?
Skrzynkę rolety nadstawnej trzeba traktować jako cały węzeł budowlany. Za niską temperaturę powierzchni, dyskomfort i zwiększone zużycie energii mogą odpowiadać trzy różne zjawiska. Często występują jednocześnie, ale każde wymaga innego sposobu naprawy.
Przenikanie ciepła przez obudowę
W starszych roletach pomieszczenie bywa oddzielone od zimnej komory jedynie cienką płytą z tworzywa, drewna albo materiału drewnopochodnego. Nawet szczelnie zamknięta pokrywa może mieć wówczas słabą izolacyjność. Objawem jest chłodna powierzchnia bez wyczuwalnego ruchu powietrza.
Rozwiązaniem może być wykonanie ciągłej warstwy izolacyjnej po zimnej stronie pokrywy i w innych dostępnych częściach obudowy. Materiał musi być dopasowany do konstrukcji skrzynki. Nie może wchodzić w przestrzeń zajmowaną przez całkowicie zwinięty pancerz.
Mostek cieplny przy nadprożu i ramie
Drugim źródłem problemu jest połączenie skrzynki z ramą okna, nadprożem i ociepleniem ściany. Docieplenie samej klapy nie pomoże w pełni, jeżeli izolacja elewacji kończy się przed skrzynką albo nad nią pozostawiono zimny fragment nadproża. W takim miejscu może powstać chłodny pas, na którym przy wysokiej wilgotności zacznie wykraplać się para wodna.
Naprawa mostka cieplnego może wymagać odtworzenia ciągłości ocieplenia wokół całego węzła. Jeżeli prace wiążą się z ingerencją w nadproże, elewację albo osadzenie okna, powinien ocenić je specjalista. Elementów konstrukcyjnych nie wolno podkuwać tylko po to, aby zmieścić grubszą warstwę izolacji.
Przewiew przez szczeliny
Trzecim zjawiskiem jest niekontrolowany przepływ powietrza. Szczeliny mogą występować na obwodzie rewizji, przy bokach skrzynki, na styku z ramą oraz przy przepuście taśmy. W roletach z napędem trzeba również sprawdzić miejsce przeprowadzenia przewodu.
Strata wynikająca z infiltracji nie jest opisana współczynnikiem U skrzynki. Jej wielkość zależy między innymi od szerokości szczelin, siły wiatru i różnicy ciśnień. Z tego powodu dwie pozornie identyczne rolety mogą dawać zupełnie inny poziom dyskomfortu.
Opuszczenie pancerza może poprawić izolacyjność samego okna, ponieważ tworzy dodatkową warstwę i przestrzeń powietrzną przed szybą. Efekt zależy od szczelności pancerza i jego odległości od okna. Nie naprawia jednak zimnej lub nieszczelnej skrzynki znajdującej się nad ramą.
Jak sprawdzić skrzynkę bez demontażu?
Podstawowe oględziny można wykonać samodzielnie. Najlepsze warunki panują podczas chłodnej, pochmurnej pogody, gdy różnica temperatur między wnętrzem a otoczeniem wynosi co najmniej kilkanaście stopni. Ogrzewanie powinno wcześniej działać stabilnie, a okno musi być zamknięte.
- Porównaj temperatury powierzchni. Dotknij pokrywy rewizyjnej i sąsiedniej ściany albo wykonaj pomiar termometrem IR. Wyraźnie chłodniejsza rewizja wskazuje na słabą izolacyjność, ale nie przesądza jeszcze o nieszczelności.
- Skontroluj przepływ powietrza. W wietrzny dzień przesuń dłoń lub cienki pasek papieru wzdłuż obwodu klapy, boków i przepustu taśmy. Nie używaj zapalniczki, świecy ani innych źródeł ognia.
- Obejrzyj nadproże i narożniki. Zwróć uwagę na krople wody, wilgotne przebarwienia, odspojoną farbę oraz czarne naloty. Takich objawów nie należy jedynie zamalowywać.
- Sprawdź pracę mechanizmu. Kilka razy opuść i podnieś roletę. Tarcie, nierówne zwijanie, nietypowy hałas lub zatrzymywanie napędu mogą oznaczać usterkę albo bardzo małą ilość wolnego miejsca.
- Porównaj rolety w kilku pomieszczeniach. Jeżeli problem dotyczy tylko jednej skrzynki tego samego typu, prawdopodobna jest miejscowa nieszczelność lub błąd montażowy.
- Rozważ badanie termowizyjne. Powinno być wykonane w odpowiednich warunkach, bez wcześniejszego nagrzania elewacji przez słońce. Interpretacja musi uwzględniać wiatr, wilgotność i rodzaj powierzchni.
Termometr na podczerwień mierzy temperaturę powierzchni, a nie powietrza. Wynik może być niedokładny na elementach błyszczących. Sama termowizja również nie podaje liczby traconych kilowatogodzin. Pozwala natomiast wskazać chłodne miejsca i porównać poszczególne skrzynki.
Dokładniejszą diagnostykę nieszczelności zapewnia badanie szczelności budynku połączone z termowizją. Jest szczególnie przydatne wtedy, gdy czuć silny ruch powietrza, lecz nie można znaleźć konkretnej szczeliny.
Jak docieplić i uszczelnić skrzynkę?
Skuteczna modernizacja zazwyczaj obejmuje dwie osobne czynności: ograniczenie przewodzenia przez obudowę oraz uszczelnienie połączeń od strony pomieszczenia. Samo uszczelnienie pokrywy nie poprawi znacząco parametrów cienkiej płyty. Z kolei sama izolacja nie zatrzyma zimnego powietrza wpływającego przez szczelinę przy taśmie lub ramie.

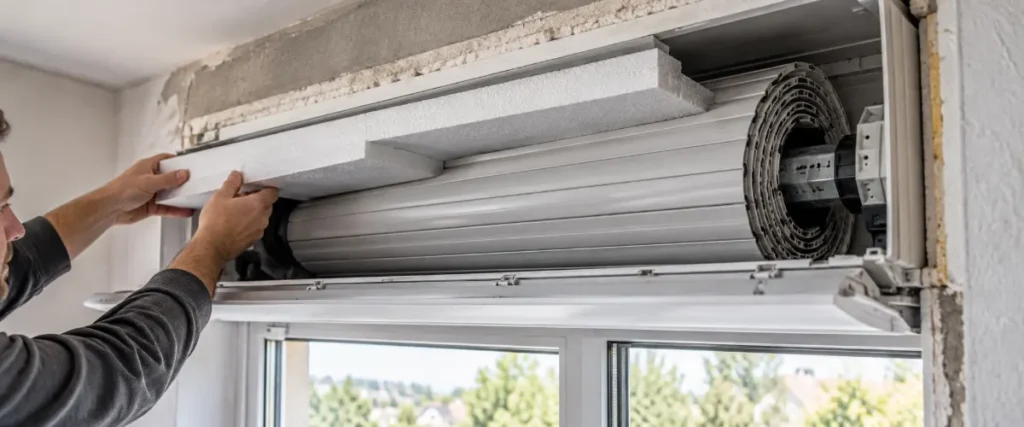

Najbezpieczniejszym rozwiązaniem jest zastosowanie profilowanej wkładki przeznaczonej do danego rodzaju skrzynki albo materiału dobranego po dokładnym sprawdzeniu dostępnej przestrzeni. Izolacja powinna tworzyć możliwie ciągłą warstwę, ale nie może kolidować z wałem, prowadnicami, pancerzem, napędem ani elementami sterowania.
Modernizacja krok po kroku
- Ustal konstrukcję rolety. Sprawdź, czy rewizja otwiera się od frontu, od dołu czy od zewnątrz. Poszukaj oznaczeń systemu i instrukcji producenta.
- Sprawdź stan skrzynki. Przed montażem izolacji trzeba znaleźć źródło ewentualnego zawilgocenia. Mokrych elementów nie należy zamykać pod nową warstwą.
- Zmierz przestrzeń roboczą. Opuść pancerz, a następnie podnieś go całkowicie i sprawdź średnicę zwoju. Przy planowaniu liczy się położenie, w którym mechanizm zajmuje najwięcej miejsca.
- Dobierz wkład i sposób mocowania. Materiał nie może odkształcać się w kierunku pancerza ani odrywać podczas pracy rolety. W skrzynkach z napędem trzeba zachować dostęp do silnika i przewodów.
- Oczyść podłoże. Kurz, luźne fragmenty i pozostałości starych materiałów osłabiają mocowanie. Podłoże powinno być suche i stabilne.
- Ułóż izolację w sposób ciągły. Jeśli konstrukcja na to pozwala, zabezpiecza się nie tylko środek pokrywy, ale również dostępne boki i górną część obudowy.
- Uszczelnij połączenia od strony wnętrza. Szczególnej uwagi wymagają obwód rewizji, styk skrzynki z ramą i przepust taśmy. Nie wolno zaklejać części ruchomych, odpływów ani otworów przewidzianych przez producenta.
- Zachowaj dostęp serwisowy. Pokrywa rewizyjna musi dać się otworzyć bez niszczenia zabudowy i całej warstwy izolacyjnej.
- Przeprowadź próbę działania. Kilka razy całkowicie opuść i podnieś roletę. Przy ocieraniu, nietypowym hałasie albo zatrzymywaniu napędu należy przerwać użytkowanie i poprawić ułożenie wkładu.
Nie należy wypełniać całej skrzynki przypadkową pianką PUR. Rozprężający się materiał może oblepić mechanizm, zablokować pancerz, utrudnić naprawę napędu i pozostawić nieregularne kieszenie. Klapa rewizyjna nie powinna być zaklejana na stałe. Skrzynka jest elementem wymagającym okresowego dostępu serwisowego.
Samodzielnie można przeprowadzić oględziny, kontrolę przewiewu, pomiar temperatury i montaż dedykowanej wkładki w prostej skrzynce ręcznej, jeżeli instrukcja systemu to dopuszcza. Prace przy silniku, przewodach i połączeniach elektrycznych należy powierzyć osobie z odpowiednimi kwalifikacjami.
Modernizacja czy wymiana rolety?
Decyzja zależy nie tylko od parametrów cieplnych. Trzeba ocenić stan obudowy, mechanizmu, połączenia z oknem oraz ilość miejsca na izolację. Dobrze wykonana modernizacja ma sens, gdy skrzynka pozostaje stabilna, sucha i sprawna, a jej konstrukcja umożliwia ograniczenie przewodzenia i przewiewu.
| Stan skrzynki | Zalecane działanie | Uzasadnienie |
|---|---|---|
| Pokrywa jest chłodna, ale nie czuć przewiewu | Rozważyć docieplenie | Prawdopodobnie dominuje przewodzenie przez cienką obudowę |
| Przy rewizji lub taśmie czuć ruch powietrza | Uszczelnić i sprawdzić połączenia | Sama izolacja nie zatrzyma infiltracji |
| Po zwinięciu pancerza zostaje mało miejsca | Zastosować wkład systemowy lub wezwać serwis | Przypadkowo dobrana izolacja może blokować mechanizm |
| Na skrzynce lub nadprożu pojawia się woda albo pleśń | Zlecić diagnostykę całego węzła | Przyczyną może być mostek cieplny, nieszczelność lub nadmierna wilgotność |
| Skrzynka jest zdeformowana lub zawilgocona | Rozważyć wymianę | Naprawa samej izolacji nie usunie uszkodzeń obudowy |
| Planowana jest wymiana okien lub ocieplenie elewacji | Zaplanować rozwiązanie systemowe | To najlepszy moment na odtworzenie ciągłości izolacji i szczelności |
| Zużyte są obudowa, pancerz i napęd | Porównać koszt naprawy z wymianą kompletu | Naprawianie wielu elementów osobno może być nieuzasadnione |
Modernizacja istniejącej skrzynki jest zazwyczaj racjonalna, gdy problem ogranicza się do cienkiej rewizji, niewielkich szczelin i braku izolacji, a mechanizm działa prawidłowo. Wymiana staje się bardziej uzasadniona, jeśli nie można zachować przestrzeni na pancerz, obudowa jest nieszczelna mimo napraw, a połączenie z ramą i nadprożem wymaga przebudowy.
Fachowca należy wezwać, gdy pojawia się kondensacja, pleśń lub silny przewiew mimo zamkniętej rewizji. Pomoc jest również potrzebna przy roletach z napędem elektrycznym, trudno dostępnych przewodach, planowanej ingerencji w nadproże oraz przy koordynowaniu wymiany okien z ociepleniem elewacji.
Jak porównywać nowe skrzynki nadstawne?
Przy zakupie nowego systemu warto sprawdzać współczynnik Usb dla dokładnego rozmiaru i wariantu skrzynki. Jedna wartość podana w materiałach reklamowych nie musi dotyczyć wszystkich gabarytów, sposobów rewizji i wersji wyposażenia. Na parametr mogą wpływać między innymi wzmocnienia, boki obudowy oraz obecność moskitiery.
Punktem odniesienia mogą być wybrane współczesne systemy o deklarowanym Usb poniżej 0,85 W/(m²·K). Dla skrzynek Aluprof SKT OPOTERM z ociepleniem OC+ producent podaje przykładowo 0,59 W/(m²·K) dla rozmiaru 230/210 oraz 0,66 W/(m²·K) dla rozmiaru 255/240. Dla systemu Deceuninck PROtex deklarowana wartość wynosi 0,76 W/(m²·K). Beck+Heun podaje dla wybranych rozwiązań wartość do 0,28 W/(m²·K). Są to parametry określonych systemów i konfiguracji, a nie gwarancja wyniku każdej rolety i każdego montażu.
Jeżeli U skrzynki o powierzchni 0,30 m² spadnie z 3,0 do 0,70 W/(m²·K), strata przy różnicy temperatur 20°C zmniejszy się z 18 do około 4,2 W. Oznacza to redukcję przewodzenia przez samą obudowę o około 77%. Nie wolno przekładać tego wyniku bezpośrednio na 77% oszczędności na ogrzewaniu domu.
Przed złożeniem zamówienia należy poprosić sprzedawcę o kartę techniczną dokładnego wymiaru i wariantu skrzynki, wartość Usb dla wybranego wyposażenia, rysunek połączenia z oknem i ociepleniem oraz wymagania dotyczące dostępu serwisowego. Niski współczynnik produktu nie skompensuje szczeliny pozostawionej pomiędzy skrzynką a ramą.
Obowiązujące wymagania dotyczące współczynników przenikania ciepła, szczelności połączeń i ochrony przed kondensacją można sprawdzić w oficjalnym tekście Warunków Technicznych. Przepisy nie ustanawiają prostego, osobnego limitu dla każdej istniejącej skrzynki. Oceniać trzeba cały węzeł, w tym jego szczelność i temperaturę powierzchni.
Jakich błędów unikać podczas modernizacji?
- Obliczanie strat tylko dla widocznej rewizji. Może pomijać boki, górną część obudowy oraz styk z nadprożem.
- Traktowanie opuszczonego pancerza jako naprawy. Pancerz może ograniczyć straty przez szybę, ale nie ociepla skrzynki.
- Wypełnianie całej komory pianką. Grozi zablokowaniem pancerza, uszkodzeniem mechanizmu i utratą dostępu serwisowego.
- Upychanie zbyt grubej izolacji. Może powodować ocieranie, nierówne zwijanie i przeciążenie napędu.
- Zaklejenie klapy na stałe. Utrudnia serwis oraz kontrolę ewentualnego zawilgocenia.
- Uszczelnienie mokrej skrzynki bez diagnozy. Zamknięcie wilgoci może przyspieszyć degradację i rozwój pleśni.
- Izolowanie wyłącznie środkowej części pokrywy. Nieciągłość przy bokach i krawędziach pozostawia lokalne mostki cieplne.
- Zaklejenie elementów przewidzianych przez producenta. Nie wolno blokować części ruchomych, odpływów ani niezbędnych otworów systemowych.
- Opieranie decyzji na jednym zdjęciu termowizyjnym. Wynik mogą zmieniać słońce, wiatr, wilgoć i właściwości badanej powierzchni.
Jeżeli czarny nalot wraca po czyszczeniu, potrzebna jest kontrola węzła oraz warunków panujących w pomieszczeniu. Znaczenie ma nie tylko temperatura skrzynki, ale też wilgotność powietrza i działanie wentylacji. Sama grubsza warstwa izolacji nie zawsze usuwa przyczynę kondensacji.
Najczęstsze pytania
Czy jedna nieocieplona skrzynka powoduje dużą stratę ciepła?
Lokalnie może być jednym z najsłabszych fragmentów przegrody. Orientacyjna strata 10-36 W przy różnicy temperatur 20°C nie musi zdominować bilansu całego domu, lecz przy kilku lub kilkunastu skrzynkach zaczyna mieć znaczenie. Silny przewiew może dodatkowo zwiększyć straty i pogorszyć komfort.
Ile można zaoszczędzić po dociepleniu skrzynki?
Dla przykładowej powierzchni 0,30 m² zmiana U z 3,0 na 0,70 W/(m²·K) zmniejsza modelową stratę sezonową z około 64,8 do 15,1 kWh. Dotyczy to wyłącznie przewodzenia przez skrzynkę. Oszczędność finansowa zależy od źródła ciepła, jego sprawności i ceny energii.
Czy wystarczy uszczelnić pokrywę rewizyjną?
Nie zawsze. Uszczelnienie ogranicza przepływ powietrza, ale nie poprawia znacząco izolacyjności cienkiej pokrywy. Najlepszy efekt daje połączenie szczelności, ciągłej izolacji i prawidłowego połączenia skrzynki z ramą oraz murem. Rewizja musi pozostać dostępna.
Czy można samodzielnie docieplić skrzynkę?
Tak, jeżeli jest to prosta skrzynka ręczna, znany jest sposób jej otwierania, a dedykowana wkładka nie ogranicza przestrzeni pancerza. Prace trzeba przerwać, gdy pojawiają się problemy z mechanizmem, przewody elektryczne, wilgoć albo konieczność ingerencji w nadproże.
Czy zimna pokrywa zawsze oznacza nieszczelność?
Nie. Pokrywa może być chłodna z powodu wysokiego współczynnika U, nawet jeśli nie przepuszcza powietrza. Nieszczelność rozpoznaje się po ruchu powietrza lub podczas profesjonalnego badania szczelności. Oba problemy często występują jednocześnie.
Czy termowizja pokaże dokładną liczbę utraconych kilowatogodzin?
Nie. Termowizja pokazuje rozkład temperatur powierzchni i pomaga znaleźć chłodne miejsca. Do oszacowania energii potrzebne są wymiary skrzynki, jej współczynnik U, dane temperaturowe oraz osobna ocena szczelności.
Czy wymiana skrzynki zawsze jest lepsza od docieplenia?
Nie. Sprawną, suchą i stabilną skrzynkę często można skutecznie uszczelnić i docieplić. Wymiana jest bardziej uzasadniona przy uszkodzonej obudowie, braku miejsca na izolację, zużytym mechanizmie albo konieczności przebudowy połączenia z oknem i nadprożem.
Jeżeli skrzynka jest chłodna, ale sucha i szczelna, warto zacząć od oszacowania strat oraz sprawdzenia możliwości montażu dopasowanej wkładki. Przy przewiewie modernizacja powinna obejmować również uszczelnienie połączeń. Woda, pleśń, problemy z napędem, przewody elektryczne i ingerencję w nadproże należy pozostawić fachowcom. Podczas wymiany okien lub ocieplania elewacji najlepiej zaplanować skrzynkę jako część całego węzła i wymagać parametru Usb dla dokładnie zamawianej konfiguracji.
