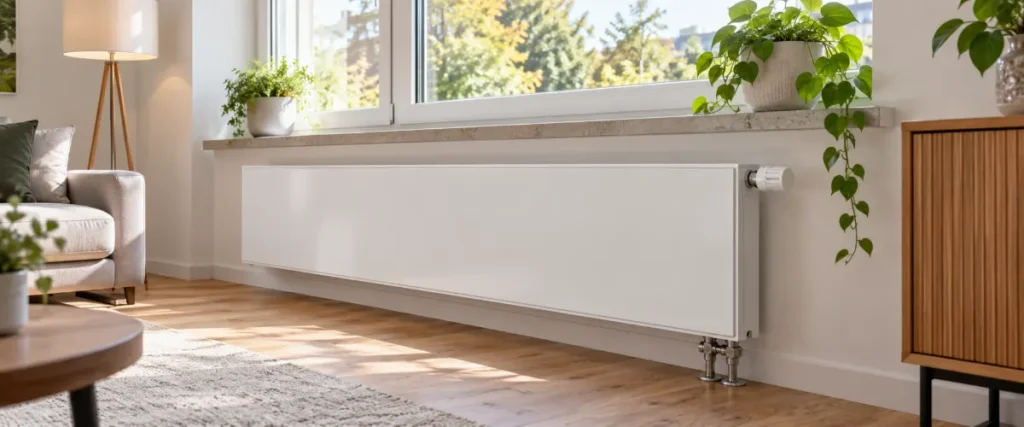

Grzejniki płaskie poziome: jak dobrać moc, typ i podłączenie?

Grzejniki płaskie poziome: od czego zacząć wybór?

W pierwszej kolejności należy określić wymaganą moc przy temperaturach, z jakimi rzeczywiście pracuje instalacja. Dopiero później można wybierać typ konstrukcyjny, długość, wysokość, podłączenie, kolor i wygląd frontu. Odwrócenie tej kolejności często prowadzi do zakupu urządzenia, które pasuje wizualnie, ale nie ogrzewa pomieszczenia albo wymaga przeróbki rur.

Przy wymianie istniejącego grzejnika potrzebne są również informacje o położeniu zasilania i powrotu, rozstawie przyłączy, dostępnej wysokości pod parapetem oraz miejscu na zawór i głowicę termostatyczną. Samo zmierzenie szerokości wnęki nie wystarcza.

Kolejność wyboru krok po kroku

1. Ustal zapotrzebowanie cieplne pomieszczenia. Nie opieraj ostatecznego doboru wyłącznie na powierzchni pokoju.
2. Sprawdź temperaturę zasilania i powrotu. Dane są potrzebne do odczytania właściwej mocy z tabeli producenta.
3. Zmierz dostępne miejsce. Uwzględnij odstępy od podłogi, parapetu i ściany oraz przestrzeń na armaturę.
4. Zidentyfikuj przyłącza. Zanotuj ich rozstaw, stronę zasilania i sposób wyprowadzenia rur.
5. Wybierz typ 11, 22 lub 33. Porównaj moc, głębokość i masę modeli o pasujących wymiarach.
6. Sprawdź wyposażenie zestawu. Ustal, czy trzeba dokupić konsole, głowicę, zawory, odpowietrznik lub zestaw przyłączeniowy.
7. Potwierdź warunki montażu. W bloku uzgodnij wymianę z administracją, a przy zmianie rur lub parametrów zleć dobór instalatorowi.

Czy płaski grzejnik jest również cienki?

Określenie „płaski” najczęściej dotyczy dodatkowej, gładkiej płyty czołowej, która zasłania profilowane panele grzejne. Nie jest to synonim małej głębokości. Grzejnik typu 22 albo 33 może mieć jednolity front, a jednocześnie wystawać od ściany znacznie bardziej niż prostszy typ 11.

Przykładowo modele Kermi therm-x2 Plan, zależnie od konstrukcji, mają głębokość około 63-157 mm. Przy planowaniu zabudowy trzeba sprawdzić nie tylko wymiar korpusu, ale również całkowitą głębokość po zamontowaniu na konsolach. Odstęp wymagany między ścianą a urządzeniem może sprawić, że jego zewnętrzna krawędź znajdzie się dalej od ściany, niż sugeruje pojedynczy wymiar w opisie sklepowym.

Ma to znaczenie w wąskim przejściu, przy drzwiach balkonowych, pod płytkim parapetem oraz w miejscu, gdzie ustawione mają być meble. Przed zakupem warto zaznaczyć na ścianie i podłodze obrys planowanego urządzenia wraz z głowicą termostatyczną.

Czy gładki front ułatwia czyszczenie?

Zewnętrzną płytę bez głębokich przetłoczeń łatwo przetrzeć. Standardowe typy 22 i 33 nadal mają jednak wewnętrzne konwektory, przestrzenie między płytami oraz zazwyczaj górną kratkę. Kurz może gromadzić się w ich wnętrzu podobnie jak w klasycznym grzejniku panelowym.

Dla alergika lub pomieszczenia o podwyższonych wymaganiach higienicznych lepszy może być model w wykonaniu Hygiene, bez konwektorów i osłon. Prostsza konstrukcja ułatwia dostęp do powierzchni, lecz może zapewniać mniejszą moc niż standardowy model o takich samych wymiarach. W takim przypadku trzeba ponownie sprawdzić tabelę mocy, a nie zakładać, że wersje są zamienne.

Jak dobrać moc do temperatury instalacji?

Moc grzejników należy porównywać przy identycznych temperaturach zasilania, powrotu i powietrza w pomieszczeniu. Zapis 75/65/20°C oznacza wodę zasilającą o temperaturze 75°C, powrót 65°C i temperaturę pomieszczenia 20°C. Wartości podanej dla takiego reżimu nie można bezpośrednio wykorzystać do instalacji pracującej przy 55/45/20°C.

Przy niższej temperaturze wody grzejnik oddaje mniej ciepła. Skalę różnicy pokazuje rodzina Purmo Plint. Zakres mocy całej serii wynosi 329-4011 W przy 75/65/20°C, natomiast przy 55/45/20°C jest to 167-2011 W. Nie oznacza to, że każdy model traci dokładnie połowę mocy. Proporcja zależy od konstrukcji, wymiarów i charakterystyki cieplnej konkretnego urządzenia. Przykład pokazuje jednak, dlaczego sama liczba watów bez temperatur odniesienia nie wystarcza do podjęcia decyzji.

Norma PN-EN 442-2 określa metody wyznaczania normatywnej mocy grzejników. Podczas porównywania ofert należy korzystać z kart technicznych konkretnych modeli. Praktyczne informacje o deklarowanych właściwościach i oznaczeniach urządzeń publikuje również Główny Urząd Nadzoru Budowlanego.

Dlaczego dobór wyłącznie według powierzchni jest ryzykowny?

Wskaźniki wyrażone w W/m² mogą służyć jedynie do wstępnego oszacowania. Dwa pokoje o identycznej powierzchni mogą mieć zupełnie inne straty ciepła. Znaczenie mają izolacja ścian, liczba przegród zewnętrznych, powierzchnia okien, szczelność budynku, wentylacja, położenie mieszkania i projektowa temperatura zewnętrzna.

Pomieszczenie między ogrzewanymi lokalami i z jednym nowym oknem będzie wymagało innej mocy niż narożny pokój z dużym przeszkleniem. Dlatego właściwą podstawą doboru jest obliczeniowe zapotrzebowanie na ciepło dla danego pomieszczenia. Jeśli wynosi ono przykładowo 900 W, wybrany model powinien zapewnić wymaganą moc przy projektowych parametrach instalacji, a nie tylko przy katalogowym 75/65/20°C.

Brak obliczeń jest szczególnie istotny przy modernizacji źródła ciepła. Grzejnik, który działał poprawnie z wodą o wyższej temperaturze, może okazać się za mały po podłączeniu kotła pracującego na obniżonych parametrach lub pompy ciepła.

Typ 11, 22 czy 33?

W typowym oznaczeniu grzejników panelowych pierwsza cyfra wskazuje liczbę płyt grzejnych, a druga liczbę ożebrowań konwekcyjnych. Typ 11 ma jedną płytę i jeden konwektor, typ 22 dwie płyty i dwa konwektory, natomiast typ 33 trzy płyty i trzy konwektory.

Większa liczba płyt i konwektorów zazwyczaj oznacza większą moc przy tej samej wysokości i długości. Jednocześnie rosną głębokość, masa oraz pojemność wodna. Oznaczenia nie informują natomiast, ile razy jeden wariant jest mocniejszy od drugiego. Dokładne dane zawsze trzeba odczytać z dokumentacji wybranej serii.

Typ 11 sprawdza się tam, gdzie priorytetem jest mała głębokość, a zapotrzebowanie na ciepło nie jest wysokie. Jeśli jednak wymaganą moc osiąga dopiero bardzo długi model, praktyczniejszy może być krótszy typ 22.

Typ 22 jest częstym wyborem do salonów, sypialni i modernizowanych instalacji, ale nie należy traktować go jako rozwiązania automatycznie odpowiedniego do każdego pomieszczenia. O jego przydatności decyduje moc przy temperaturach roboczych i zgodność wymiarów z dostępnym miejscem.

Typ 33 pozwala uzyskać dużą moc na ograniczonej długości. Może jednak mocno wystawać spod parapetu, kolidować z zasłonami lub utrudniać przejście. Jest również cięższy, szczególnie po napełnieniu wodą, dlatego wymaga odpowiedniego podłoża i właściwie dobranych zamocowań.

Jak zmierzyć miejsce pod grzejnik?

Typowe wysokości poziomych grzejników panelowych mieszczą się mniej więcej w zakresie 200-900 mm, a długości mogą dochodzić do 3000 mm. Niski model o wysokości 200 mm można zamontować pod dużym przeszkleniem lub niskim parapetem, lecz do uzyskania wymaganej mocy zwykle potrzebuje znacznej długości albo rozbudowanej konstrukcji.

Przykładem jest Purmo Plint, dostępny w wysokości 200 mm i długościach od 600 do 3000 mm. Sam fakt, że grzejnik zmieści się pod oknem, nie oznacza jeszcze, że zapewni odpowiednią moc. Trzeba sprawdzić właściwy wariant długości, typu i podłączenia.

Pomiary przed zakupem krok po kroku

1. Zmierz szerokość dostępnej ściany. Zostaw miejsce na zawór, głowicę i elementy przyłączeniowe.
2. Zmierz odległość od gotowej podłogi do spodu parapetu. Jeśli podłoga nie została jeszcze wykończona, uwzględnij jej przyszłe warstwy.
3. Sprawdź wymagane odstępy montażowe. Odejmij przestrzeń potrzebną pod grzejnikiem i nad nim zgodnie z instrukcją danego modelu.
4. Zmierz położenie rur. Zanotuj ich odległość od gotowej ściany, podłogi i osi okna.
5. Sprawdź głębokość z konsolami. Nie opieraj się wyłącznie na wymiarze samego korpusu.
6. Przewidź dostęp do głowicy. Nie powinna znaleźć się za meblem, ciężką zasłoną ani w ciasnej obudowie.
7. Oceń przepływ powietrza. Szeroki parapet, osłona lub zabudowa nie mogą blokować wlotu i wylotu ogrzanego powietrza.

Dla wybranych grzejników Purmo zalecany odstęp od podłogi i parapetu wynosi co najmniej 100 mm. Przy odległości 70-100 mm producent wskazuje potrzebę uwzględnienia zwiększenia mocy o około 5-10%, a poniżej 70 mm zaleca niższy model. Nie jest to uniwersalna zasada dla wszystkich urządzeń. Pierwszeństwo zawsze ma instrukcja konkretnego produktu.

Jak dopasować podłączenie do istniejących rur?

Poziome grzejniki panelowe występują z przyłączami bocznymi, dolnymi bocznymi i dolnymi środkowymi. Dostępne są także konstrukcje wieloprzyłączeniowe. Nie każdy model można podłączyć w dowolny sposób, nawet jeśli jego wymiary i wygląd są zbliżone do wymienianego urządzenia.

W rodzinach produktowych Purmo przykładem wariantu bocznego jest Plan Compact, a wariantu zaworowego z podłączeniem dolnym Plan Ventil Compact. Plan Flex zapewnia większą elastyczność rozmieszczenia przyłączy. Przed zamówieniem trzeba sprawdzić dokładny kod produktu, ponieważ podobna nazwa serii nie gwarantuje takiego samego układu króćców.

Podłączenie dolne środkowe ułatwia ustawienie grzejnika względem osi okna i zmniejsza ryzyko zamówienia niewłaściwej strony. Wersja boczna może być wygodniejsza przy wymianie, gdy rury wychodzą już ze ściany na odpowiedniej wysokości. Model wieloprzyłączeniowy bywa droższy, lecz może ograniczyć zakres kucia i przesuwania instalacji.

Sposób wpięcia może wpływać na wydajność. Dla podłączenia siodłowego Purmo podaje spadek mocy o około 10% w warunkach opisanych w dokumentacji. Nietypowego przyłącza nie należy kompensować na oko przez przypadkowe zwiększenie długości. Współczynnik korekcyjny trzeba sprawdzić w karcie konkretnego modelu.

Pompa ciepła, łazienka, przeszklenie i mieszkanie w bloku

Grzejnik płaski przy pompie ciepła

Stalowy grzejnik panelowy może współpracować z pompą ciepła, jeśli osiąga wymaganą moc przy projektowej temperaturze wody. Dobór na podstawie danych dla 75/65/20°C nie potwierdza przydatności w instalacji niskotemperaturowej.

Przy niższych parametrach może być potrzebny dłuższy model, typ 22 lub 33 albo grzejnik wspomagany wentylatorami i przeznaczony do takich instalacji. Podnoszenie temperatury zasilania tylko po to, aby zrekompensować zbyt mały odbiornik, może pogarszać warunki pracy pompy ciepła. Jeśli nie ma obliczeń strat ciepła i wymaganej mocy dla temperatur projektowych, dobór powinien przeprowadzić projektant lub doświadczony instalator.

Niski grzejnik pod dużym przeszkleniem

Model o wysokości 200 lub 300 mm może ograniczać uczucie chłodu w pobliżu szyby i zmieścić się tam, gdzie standardowy grzejnik jest za wysoki. Niewielka wysokość musi być jednak zrekompensowana długością, większą liczbą płyt lub inną konstrukcją. Trzeba też zostawić wymagane miejsce na przepływ powietrza i nie zasłaniać całego urządzenia zabudową.

Grzejnik panelowy w łazience

Standardowy stalowy grzejnik pokojowy nie zawsze jest przeznaczony do miejsca narażonego na długotrwałą wysoką wilgotność lub kondensację. Do łazienki należy wybrać produkt, którego dokumentacja wyraźnie dopuszcza takie warunki. Zastosowanie niezgodne z instrukcją może przyspieszyć korozję i wpłynąć na uprawnienia gwarancyjne.

Wymiana grzejnika w bloku

W budynku z instalacją wspólną wymianę trzeba uzgodnić z zarządcą lub administracją. Może być konieczne zachowanie określonej mocy, parametrów hydraulicznych, nastawy zaworu i miejsca montażu podzielnika. Samowolne zastosowanie znacznie większego urządzenia może zaburzyć przepływy w pionie.

Spuszczanie wody, zamrażanie przewodów i ingerencja w pion wymagają uzgodnienia terminu oraz zakresu odpowiedzialności. Grzejnik znajdujący się w mieszkaniu nie zawsze jest całkowicie niezależnym elementem instalacji.

A co z płaskimi grzejnikami elektrycznymi?

Modele elektryczne są osobną kategorią. Nie dobiera się ich według temperatur zasilania i powrotu instalacji wodnej, a ich montaż wymaga oceny mocy elektrycznej, zabezpieczeń oraz warunków użytkowania. Ten poradnik dotyczy przede wszystkim stalowych, wodnych grzejników panelowych z gładkim frontem.

Serie, wyposażenie i koszt zakupu

Dopłata do dekoracyjnej płyty czołowej daje głównie spokojniejszy wygląd i łatwiejsze czyszczenie zewnętrznej powierzchni. Nie gwarantuje większej mocy, mniejszego zużycia energii ani lepszej współpracy z pompą ciepła. O zużyciu energii decydują przede wszystkim straty budynku, ustawienia instalacji, regulacja i sprawność źródła ciepła.

Wśród rodzin z gładkim frontem znajdują się Purmo Plan Compact, Plan Ventil Compact i Plan Flex. Serie Purmo Ramo Compact, Ramo Ventil Compact oraz Ramo Flex mają płaski front z delikatnymi poziomymi przetłoczeniami. Do montażu pod niskimi przeszkleniami przeznaczona jest rodzina Purmo Plint P, R, PD i RD o wysokości 200 mm. Inne przykłady to Kermi therm-x2 Plan oraz dekoracyjny Terma Solid H.

Nie są to produkty porównywalne wyłącznie na podstawie wyglądu. Poszczególne serie różnią się dostępnymi typami, wymiarami, przyłączami, wyposażeniem oraz warunkami stosowania. Zamiast tworzyć ranking, należy dopasować model do obliczonej mocy, miejsca i istniejącej instalacji.

Co wpływa na cenę?

Koszt zależy przede wszystkim od typu, wysokości, długości, koloru, rodzaju podłączenia i wyposażenia. Wersja zaworowa, nietypowe przyłącza, niestandardowy kolor oraz dodatkowa armatura mogą wyraźnie zwiększyć cenę. Do kosztu urządzenia trzeba doliczyć ewentualną przeróbkę rur, mocowania odpowiednie do ściany i robociznę.

Najtańsza oferta nie będzie oszczędnością, jeśli wymaga przesunięcia podejść, nie zawiera potrzebnych uchwytów albo podaje moc wyłącznie dla temperatur, których instalacja nie osiąga. Porównanie powinno dotyczyć kompletnych zestawów zapewniających podobną moc przy takim samym reżimie pracy.

Co sprawdzić przed opłaceniem zamówienia?

• moc dla właściwych temperatur zasilania, powrotu i pomieszczenia;
• typ konstrukcyjny i całkowitą głębokość po zamontowaniu;
• maksymalne ciśnienie oraz temperaturę roboczą;
• masę urządzenia i pojemność wodną;
• rodzaj, rozstaw oraz stronę przyłączy;
• wymagane odstępy montażowe;
• dopuszczenie do warunków panujących w pomieszczeniu;
• obecność konsol, korka, odpowietrznika i wkładki zaworowej;
• konieczność dokupienia głowicy, zaworów odcinających i zestawu przyłączeniowego;
• warunki gwarancji oraz wymagania dotyczące jakości wody i montażu.

Który wariant wybrać i kiedy wezwać instalatora?

Samodzielnie można wykonać pomiary, spisać oznaczenia starego urządzenia, sfotografować rury i zebrać karty techniczne rozważanych modeli. Nie należy natomiast traktować wymiany grzejnika jako bezpiecznej pracy typu DIY, jeśli wymaga opróżnienia instalacji, zamrażania przewodów, cięcia rur albo ingerencji we wspólny pion.

Instalator lub projektant jest potrzebny, gdy nie ma obliczonego zapotrzebowania cieplnego, zmienia się typ lub moc grzejnika, instalacja współpracuje z pompą ciepła albo trzeba zmienić sposób podłączenia. Fachowiec powinien również sprawdzić nastawę zaworu i równoważenie hydrauliczne po wymianie.

Pomocy wymaga także grzejnik, który często się zapowietrza, nierównomiernie nagrzewa, przecieka albo pracuje w instalacji tracącej ciśnienie. Takie objawy mogą wynikać z problemów całego układu, których sama wymiana odbiornika nie rozwiąże.

Przy ścianach z płyt g-k, betonu komórkowego lub materiału o niepewnej nośności mocowania trzeba dobrać do masy grzejnika napełnionego wodą. Ciężkiego typu 33 nie wolno zawieszać na przypadkowych kołkach uniwersalnych. W razie wątpliwości należy ustalić położenie wzmocnień albo zastosować konsole stojące przewidziane przez producenta.
