Grzejnik zimny na dole: kiedy to norma, a kiedy usterka?

Grzejnik zimny na dole nie zawsze oznacza awarię i zwykle nie jest typowym objawem zapowietrzenia. Jeśli dolna część jest tylko nieco chłodniejsza, a pomieszczenie osiąga zadaną temperaturę, instalacja może pracować prawidłowo. Niepokojący jest przede wszystkim rozległy, zupełnie zimny obszar przy dolnej krawędzi, który utrzymuje się mimo dłuższej pracy ogrzewania. Taki objaw częściej wskazuje na osad, ograniczony przepływ, nieprawidłową regulację albo błąd podłączenia.

Grzejnik zimny na dole: kiedy jest to normalna praca?

Woda przepływająca przez grzejnik oddaje energię do pomieszczenia, dlatego wraca do źródła ciepła z niższą temperaturą. Powierzchnia w pobliżu powrotu nie musi więc być tak gorąca jak okolica zasilania. Stopniowe obniżanie temperatury od góry ku dołowi może świadczyć o prawidłowym odbiorze ciepła, a nie o usterce.

Chłodniejszy dół można uznać za zjawisko normalne, gdy grzejnik nagrzewa pomieszczenie do zadanej temperatury, wszystkie odbiorniki pracują w podobny sposób, a na powierzchni nie ma dużych i ostro odgraniczonych zimnych pól. Ważne jest również to, czy grzejnik pozostaje letni, czy rzeczywiście jest zupełnie zimny w dolnej części. Ocena wykonana wyłącznie dłonią jest orientacyjna i nie powinna przesądzać o konieczności płukania lub regulacji.

Moc grzejnika zależy między innymi od średniej temperatury wody względem temperatury pomieszczenia. Nie wymaga to jednakowej temperatury na całej powierzchni. W danych katalogowych można spotkać warunki odniesienia 75°C na zasilaniu, 65°C na powrocie i 20°C w pomieszczeniu, określane jako ΔT50. Już taki przykład pokazuje, że różnica między zasilaniem a powrotem jest przewidzianą cechą pracy instalacji.

Nie istnieje jedna uniwersalna różnica temperatur, która pozwalałaby rozpoznać każdą usterkę. Zależy ona od projektu instalacji, ustawień przepływu, rodzaju źródła ciepła, temperatury zewnętrznej oraz chwilowego zapotrzebowania budynku. W instalacjach z pompą ciepła grzejniki zwykle pracują przy niższej temperaturze wody niż w układzie z tradycyjnym kotłem. Mogą być w dotyku tylko ciepłe, a mimo to skutecznie ogrzewać pomieszczenia.

Mapa temperatury grzejnika podpowiada, gdzie szukać przyczyny

Rozkład temperatury na powierzchni grzejnika daje więcej informacji niż samo stwierdzenie, że urządzenie słabo grzeje. Kontrolę należy przeprowadzić przy otwartej głowicy termostatycznej, po co najmniej kilkunastu do kilkudziesięciu minutach stabilnej pracy. Bezpośrednio po uruchomieniu ogrzewania ciepła woda może jeszcze nie zdążyć przepłynąć przez cały odbiornik.

Zapowietrzenie nie jest typową przyczyną zimnego dołu. Powietrze zbiera się zwykle w najwyższej części grzejnika, dlatego charakterystyczne są zimna góra, odgłosy przelewania, bulgotanie i nierównomierne nagrzewanie górnych kanałów. Odpowietrzanie nie usunie szlamu zalegającego na dole, nie otworzy przymkniętego zaworu powrotnego i nie poprawi błędnej nastawy wstępnej.

Jeżeli górna część szybko robi się ciepła, a dolna połowa pozostaje zupełnie zimna przez cały cykl pracy, trzeba szukać ograniczenia przepływu lub osadu. Jeśli chłodniejszy jest tylko wąski pas w pobliżu powrotu, a w pokoju panuje właściwa temperatura, ingerencja może być niepotrzebna. Przypadkowa zmiana nastaw może poprawić jeden odbiornik kosztem pozostałych.

Jak sprawdzić zimny dół grzejnika krok po kroku?

Diagnostykę należy zaczynać od czynności prostych, bezpiecznych i odwracalnych. Nie trzeba od razu spuszczać wody, demontować grzejnika ani zmieniać parametrów pompy. Najwięcej informacji daje porównanie kilku odbiorników oraz ustalenie, czy problem pojawił się nagle, narastał stopniowo, czy występuje od momentu montażu.

1. Ustaw głowicę na wyższą wartość. Upewnij się, że nie zasłania jej gruba zasłona, mebel ani zabudowa. Głowica reaguje na temperaturę powietrza wokół siebie, więc ciepło uwięzione za osłoną może spowodować przedwczesne ograniczenie przepływu.
2. Odczekaj do ustabilizowania pracy. Pozostaw ogrzewanie włączone przez kilkanaście do kilkudziesięciu minut. W instalacji niskotemperaturowej nagrzewanie może przebiegać łagodniej i wolniej niż w układzie z wysoką temperaturą zasilania.
3. Sprawdź powierzchnię od góry do dołu. Oceń, czy temperatura maleje stopniowo, czy występuje wyraźna granica pomiędzy ciepłą górą i całkowicie zimnym dołem. Zwróć uwagę na duże zimne pola, nie tylko na samą dolną krawędź.
4. Porównaj rury zasilającą i powrotną. Zanotuj, która z nich nagrzewa się pierwsza i czy powrót pozostaje zupełnie zimny. Nie wyciągaj wniosków z jednej liczby, ponieważ prawidłowa różnica temperatur zależy od konkretnego systemu.
5. Sprawdź inne grzejniki. Porównaj odbiornik położony blisko źródła ciepła z grzejnikiem na końcu obiegu. Ustal, czy podobny objaw występuje w jednym pokoju, w kilku najdalszych pomieszczeniach czy w całym budynku.
6. Skontroluj ciśnienie instalacji. Odczytaj wskazanie zgodnie z instrukcją kotła lub pompy ciepła, najlepiej na zimnej instalacji. Nie uzupełniaj wody do przypadkowo przyjętej wartości, ponieważ prawidłowy zakres zależy od urządzenia i układu.
7. Ustal historię usterki. Sprawdź, czy grzejnik wcześniej działał poprawnie. Zanotuj, czy problem pojawił się po remoncie, wymianie zaworu, przeróbce rur, montażu nowego odbiornika albo zmianie ustawień źródła ciepła.
8. Oceń efekt w pomieszczeniu. Najważniejszym kryterium jest osiąganie temperatury zadanej. Chłodniejszy fragment bez utraty komfortu ma inne znaczenie niż duże zimne pole połączone z trwałym niedogrzaniem pokoju.

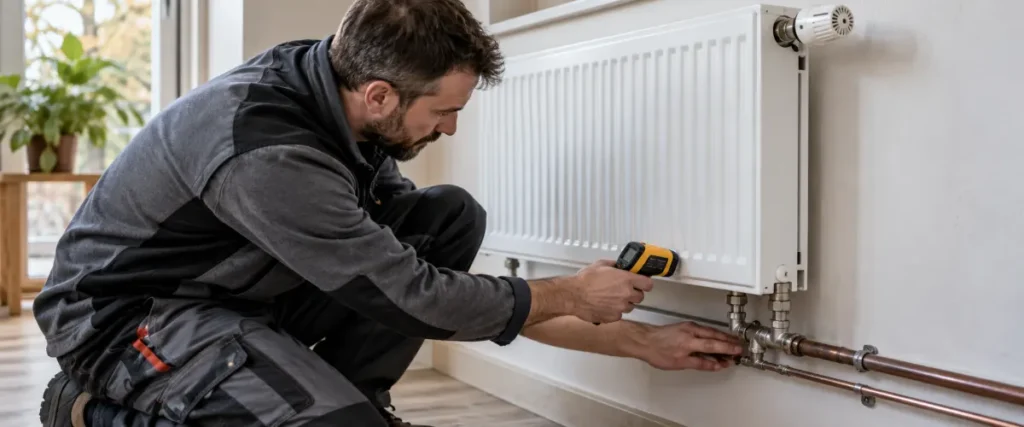

Do porównania można wykorzystać termometr kontaktowy lub bezdotykowy. Przy pomiarze bezdotykowym trzeba zachować ostrożność, ponieważ błyszcząca powierzchnia może zafałszować wynik. Bardziej wiarygodne jest porównywanie odczytów wykonanych w podobnych miejscach i na podobnej powierzchni niż traktowanie pojedynczej temperatury jako rozstrzygającej.

Jeden, kilka czy wszystkie grzejniki są zimne na dole?

Liczba odbiorników z podobnym objawem pozwala szybko zawęzić krąg przyczyn. Jeśli problem dotyczy tylko jednego grzejnika, warto skupić się na elementach lokalnych. Jeżeli słabo grzeje kilka urządzeń na końcu instalacji, bardziej prawdopodobne stają się problemy z rozdziałem przepływu. Gdy niedogrzane są wszystkie pomieszczenia, sama usterka pojedynczego zaworu nie wyjaśnia sytuacji.

Tylko jeden grzejnik

Przyczyną może być zablokowany trzpień zaworu termostatycznego, zbyt mała nastawa wstępna, częściowo zamknięty zawór powrotny, lokalny osad albo nieprawidłowe podłączenie. Jeśli jest to starszy grzejnik, a objaw narastał przez kilka sezonów, wzrasta prawdopodobieństwo zanieczyszczenia dolnych kanałów. Jeśli problem pojawił się bezpośrednio po montażu, w pierwszej kolejności trzeba sprawdzić podłączenie i nastawy.

Kilka najdalszych grzejników

Słaba praca odbiorników położonych najdalej od źródła może wskazywać na brak równoważenia hydraulicznego, zbyt mały przepływ, niewystarczającą wydajność pompy lub nieprawidłowe nastawy zaworowe. Nie należy samodzielnie otwierać wszystkich zaworów powrotnych i wkładek na maksimum. Woda wybiera drogę o mniejszym oporze, więc takie działanie może jeszcze pogorszyć ogrzewanie końcowych odcinków instalacji.

Wszystkie grzejniki

Jeżeli wszystkie odbiorniki są chłodne i budynek nie osiąga zadanej temperatury, trzeba sprawdzić ustawienia źródła ciepła, temperaturę zasilania, ciśnienie oraz pracę pompy. Użytkownik może porównać wskazania z instrukcją urządzenia, ale zmiany parametrów serwisowych kotła lub pompy ciepła powinien przeprowadzić fachowiec. Problem całej instalacji rzadko rozwiązuje odpowietrzenie jednego grzejnika.

Głowica, wkładka i zawór powrotny pełnią różne funkcje

Potoczne określenie „zawór grzejnikowy” może odnosić się do kilku różnych elementów. Pomylenie ich prowadzi do przypadkowego rozregulowania instalacji. Ustawienie jednego odbiornika na maksymalny przepływ może chwilowo poprawić jego pracę, ale jednocześnie ograniczyć ilość wody docierającej do innych grzejników.

• Głowica termostatyczna reaguje na temperaturę powietrza w pomieszczeniu i steruje trzpieniem zaworu. Użytkownik może ustawić ją na wyższą wartość oraz sprawdzić, czy nie jest zasłonięta.
• Wkładka zaworowa i nastawa wstępna ograniczają maksymalny przepływ przez grzejnik. Ich ustawienie powinno wynikać z projektu lub równoważenia hydraulicznego, a nie z próbnego otwierania wszystkich wkładek.
• Zawór powrotny lub odcinający służy między innymi do odcięcia odbiornika i może uczestniczyć w regulacji instalacji. Częściowe zamknięcie ogranicza przepływ, ale zmiana położenia bez zapisania pierwotnej nastawy utrudnia późniejsze przywrócenie regulacji.

Zablokowany trzpień zaworu termostatycznego może ujawnić się po dłuższej przerwie letniej. Typowym objawem jest cały zimny grzejnik mimo maksymalnego ustawienia głowicy. Zdjęcie głowicy należy wykonywać tylko zgodnie z instrukcją producenta. Nie wolno odkręcać korpusu zaworu ani elementów pozostających w kontakcie z wodą pod ciśnieniem.

Podczas równoważenia tradycyjnych instalacji spotyka się orientacyjną różnicę temperatur zasilania i powrotu wynoszącą około 10-12°C. Nie jest to jednak obowiązkowy cel dla każdego układu. Instalacja z pompą ciepła, obieg ze zmiennym przepływem lub system pracujący przy częściowym obciążeniu mogą wymagać innych parametrów. Nastawy trzeba odnosić do projektu i dokumentacji urządzeń.

Osad w dolnych kanałach: kiedy jest prawdopodobny?

Szlam, produkty korozji i inne zanieczyszczenia mogą gromadzić się w miejscach o małej prędkości przepływu, w tym w dolnych kanałach grzejnika. Charakterystyczny obraz to ciepła lub gorąca górna część oraz rozległy, wyraźnie zimny obszar przy dolnej krawędzi. Zimna strefa nie znika po ustabilizowaniu pracy, a pomieszczenie może pozostawać niedogrzane.

Podejrzenie osadu jest silniejsze, gdy instalacja ma wiele lat, problem stopniowo się pogłębiał, a podczas wcześniejszego spuszczania wody pojawiała się ciemna lub czarna ciecz. Znaczenie ma także to, czy objaw dotyczy jednego starego grzejnika, podczas gdy pozostałe urządzenia działają prawidłowo. Sam kolor wody nie zastępuje jednak oceny instalacji, a szlam nie jest jedyną możliwą przyczyną zimnego dołu.

Podobny rozkład temperatury może powstać przez częściowo zamknięty zawór, zbyt małą nastawę wstępną albo niewłaściwy przepływ. Dlatego płukania nie należy wykonywać wyłącznie na podstawie dotknięcia obudowy. Samo odpowietrzanie również nie usuwa zanieczyszczeń zalegających w dolnych kanałach.

Jeżeli rozpoznanie potwierdzi osad w pojedynczym odbiorniku, instalator może odłączyć i wypłukać grzejnik. Przy zanieczyszczeniu kilku obiegów potrzebne może być płukanie całej instalacji, sprawdzenie filtra magnetycznego i dobranie inhibitora korozji. Preparat chemiczny musi być zgodny z materiałami rur, grzejników, uszczelnień oraz wymaganiami producenta kotła lub pompy ciepła. Przypadkowa chemia może naruszyć starsze połączenia albo uruchomić osady, które trafią do wymiennika. Więcej o zależności między zimnym dołem, osadem i przepływem opisuje centrum pomocy Vaillant.

Co sprawdzić po wymianie grzejnika lub remoncie?

Jeśli problem występuje od pierwszego uruchomienia po montażu albo przeróbce rur, bardziej prawdopodobny jest błąd podłączenia lub regulacji niż nagłe powstanie dużej ilości osadu. Kontroli wymagają kierunek zasilania i powrotu, otwarcie zaworu powrotnego, nastawa wkładki oraz dopasowanie grzejnika do parametrów instalacji.

Przy typowym podłączeniu bocznym zasilanie prowadzi się do górnego króćca, a powrót do dolnego. W grzejnikach dolnozasilanych położenie króćców zależy od konstrukcji danego modelu, dlatego należy je ustalić na podstawie dokumentacji. Poszczególne warianty omawia poradnik podłączenie grzejnika od dołu: zasilanie i powrót.

Według danych technicznych Purmo odwrotne podłączenie określonych grzejników panelowych może obniżyć ich moc o ponad 30%. Nie jest to wartość, którą można przypisać każdemu grzejnikowi i każdej marce, ale pokazuje możliwe skutki pomylenia króćców. Ten sam producent podaje około 10% mniejszą moc znamionową przy podłączeniu siodłowym. Jest to parametr konkretnego sposobu podłączenia, a nie uniwersalne wyjaśnienie zimnego dołu.

Po wymianie jednego odbiornika może ujawnić się również brak równoważenia hydraulicznego. Większy grzejnik z szeroko otwartą wkładką może przejmować zbyt dużą część przepływu, przez co urządzenia położone dalej zaczną grzać słabiej. Regulacja powinna wtedy obejmować cały obieg, a nie tylko grzejnik z najbardziej widocznym objawem.

Kiedy obserwować, kiedy regulować, a kiedy wezwać fachowca?

Decyzję warto oprzeć na trzech kryteriach: wielkości zimnego obszaru, temperaturze osiąganej w pomieszczeniu oraz liczbie grzejników z podobnym problemem. Jeśli dół jest tylko chłodniejszy, instalacja pracuje cicho, a pokój osiąga zadaną temperaturę, nie ma podstaw do płukania ani zmiany nastaw. Jeśli duża dolna strefa pozostaje całkowicie zimna i pomieszczenie jest niedogrzane, potrzebna jest dalsza kontrola.

Użytkownik może bezpiecznie ustawić głowicę na wyższą wartość, porównać kilka grzejników, odczytać ciśnienie według instrukcji oraz zanotować temperaturę rur. Nie należy samodzielnie zmieniać biegu pompy, parametrów serwisowych źródła ciepła, nastaw wszystkich wkładek ani położenia zaworów równoważących. Nie powinno się również rozłączać ciężkiego grzejnika ani stosować przypadkowych preparatów chemicznych.

Fachowiec jest potrzebny, gdy dół pozostaje zupełnie zimny, a pomieszczenie jest niedogrzane mimo otwartej głowicy i stabilnej pracy ogrzewania. Interwencji wymagają także problemy obejmujące kilka odbiorników, konieczność płukania lub demontażu, podejrzenie błędnego podłączenia, regularny ubytek ciśnienia, przecieki oraz częste zapowietrzanie. Powtarzające się gromadzenie powietrza może wskazywać na szerszą usterkę instalacji, a nie na jednorazową potrzebę odpowietrzenia.

W mieszkaniu z ogrzewaniem wspólnym objaw dotyczący kilku lokali lub całego pionu należy zgłosić administracji. Samodzielne spuszczanie wody albo przestawianie elementów wspólnej instalacji może zakłócić ogrzewanie innych mieszkań i doprowadzić do zalania.

Najbezpieczniejsza kolejność jest prosta: otwórz głowicę, odczekaj, sprawdź mapę temperatury, porównaj inne grzejniki i oceń temperaturę w pomieszczeniu. Jeśli odbiornik spełnia swoją funkcję, chłodniejszy dół zwykle nie wymaga naprawy. Jeżeli występuje duże zimne pole i niedogrzanie, trzeba przejść od obserwacji do kontroli przepływu, zaworów, równoważenia i ewentualnego osadu.
