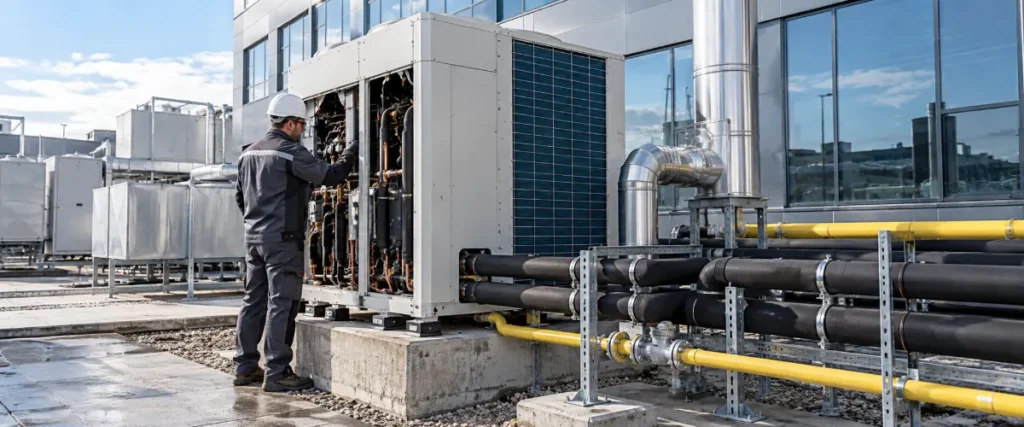

Gazowe pompy ciepła Panasonic ECO G: czy nadają się do domu?

Gazowe pompy ciepła Panasonic to przede wszystkim systemy ECO G przeznaczone do hoteli, biurowców, szkół, hal i innych dużych obiektów. Nie są gazową odmianą domowej pompy Aquarea ani prostym zamiennikiem kotła. Najmniejsza jednostka z serii ECO G GE3 oferuje nominalnie 45 kW chłodzenia i 50 kW ogrzewania, dlatego w typowym domu jednorodzinnym będzie urządzeniem zdecydowanie zbyt dużym i zbyt skomplikowanym.

ECO G warto analizować przede wszystkim wtedy, gdy projekt dotyczy dużego, wielostrefowego budynku, a dostępna moc przyłącza elektrycznego nie wystarcza do zasilenia klasycznego systemu VRF, chillera lub kaskady elektrycznych pomp ciepła. Sprężarka jest tu napędzana silnikiem spalinowym zasilanym gazem ziemnym albo LPG. Prąd nadal pozostaje potrzebny do pracy automatyki, wentylatorów, pomp i jednostek wewnętrznych.

Czy Panasonic ECO G nadaje się do domu?

W typowym domu jednorodzinnym Panasonic ECO G nie będzie racjonalnym wyborem. Jest to gazowy system VRF o mocy liczonej w dziesiątkach kilowatów, przeznaczony do obsługi wielu pomieszczeń lub stref. Nie jest kompaktową pompą powietrze-woda współpracującą wyłącznie z ogrzewaniem podłogowym, grzejnikami i domowym zasobnikiem ciepłej wody.

Dobrze pokazuje to skala najmniejszej jednostki GE3. Model U-16GE3E5 zapewnia nominalnie 45 kW chłodzenia i 50 kW ogrzewania, a jego masa wynosi około 765 kg. Kolejne modele osiągają do 85 kW chłodzenia i 95 kW ogrzewania. Takie urządzenia wymagają zaprojektowanego fundamentu lub konstrukcji wsporczej, instalacji gazowej, układu odprowadzania spalin, rozbudowanego obiegu chłodniczego i odpowiedniego zaplecza serwisowego.

Dla właściciela domu właściwym punktem odniesienia jest zwykle Panasonic Aquarea, czyli odrębna rodzina elektrycznych pomp ciepła powietrze-woda. Jeśli decyzja dotyczy wyboru domowego źródła ogrzewania, przydatne będzie przede wszystkim porównanie pompy ciepła i gazu. ECO G należy rozważać dopiero przy większym obiekcie, w którym istotne są jednocześnie chłodzenie, ogrzewanie wielu stref, przygotowanie CWU oraz ograniczenia przyłącza elektrycznego.

Jak działa gazowa pompa ciepła ECO G?

ECO G pozostaje pompą ciepła z obiegiem chłodniczym. Zasadnicza różnica w porównaniu z elektrycznym systemem VRF dotyczy napędu sprężarki. Zamiast silnika elektrycznego zastosowano silnik spalinowy zasilany gazem ziemnym albo LPG. Dzięki temu największa część zapotrzebowania związana z napędem sprężarki zostaje przeniesiona z instalacji elektrycznej na gazową.

Nie oznacza to pracy bez prądu. Energia elektryczna jest nadal potrzebna do zasilania sterowników, wentylatorów, pomp obiegowych, zaworów, urządzeń zabezpieczających i jednostek wewnętrznych. Główną korzyścią systemu nie jest więc rzekome darmowe ogrzewanie gazem, lecz ograniczenie wymaganej mocy elektrycznej instalacji HVAC.

Podczas pracy silnika powstaje ciepło, które może być wykorzystane w instalacji. W odpowiednio zaprojektowanym układzie wspomaga ono ogrzewanie lub przygotowanie ciepłej wody użytkowej. Korzyść zależy jednak od profilu budynku. Hotel z całorocznym zużyciem CWU może zagospodarować odzyskiwane ciepło znacznie lepiej niż biurowiec, który latem intensywnie chłodzi pomieszczenia, ale zużywa niewiele ciepłej wody.

ECO G może zasilać jednostki bezpośredniego odparowania, podobnie jak klasyczny system VRF. Po zastosowaniu odpowiedniego wymiennika wodnego może również przygotowywać wodę grzewczą albo wodę lodową. Pozwala to obsługiwać część instalacji wodnych, ale nie zwalnia projektanta z obliczenia przepływów, pojemności układu, parametrów odbiorników i sposobu sterowania.

Gazowa pompa ciepła nie jest technologią bezemisyjną. Paliwo jest spalane na miejscu, dlatego konieczne są prawidłowe doprowadzenie gazu i powietrza oraz bezpieczne odprowadzenie spalin. Do obsługi obiegu chłodniczego dochodzi serwis silnika spalinowego, obejmujący czynności określone w dokumentacji producenta i harmonogramie wykonawcy.

ECO G GE3 czy GF3?

Aktualna rodzina Panasonic ECO G obejmuje przede wszystkim systemy GE3 i GF3. Nie są to dwa warianty różniące się wyłącznie mocą. Wybór zależy przede wszystkim od tego, czy poszczególne strefy budynku mają w tym samym czasie jednakowe, czy przeciwstawne potrzeby cieplne.

ECO G GE3, system 2-rurowy

GE3 jest układem 2-rurowym. System pracuje w danym momencie w trybie ogrzewania albo chłodzenia. Może być odpowiedni dla szkoły, hali, obiektu usługowego lub innego budynku, w którym większość pomieszczeń działa według podobnego harmonogramu, a sezony ogrzewania i chłodzenia są wyraźnie rozdzielone.

ECO G GF3, system 3-rurowy z odzyskiem ciepła

GF3 jest systemem 3-rurowym umożliwiającym jednoczesne ogrzewanie jednych stref i chłodzenie innych. Energia może być przekazywana pomiędzy częściami budynku o odmiennych potrzebach. Rozwiązanie jest szczególnie interesujące w hotelach, budynkach z serwerowniami, wielostrefowych biurowcach oraz obiektach o mocno zróżnicowanych zyskach ciepła.

Do rodziny GE3 należą jednostki U-16GE3E5, U-20GE3E5, U-25GE3E5 i U-30GE3E5. W rodzinie GF3 dostępne są między innymi modele U-16GF3E5, U-20GF3E5 i U-25GF3E5. GF3 nie powinien być wybierany tylko dlatego, że jest bardziej rozbudowany. Jeśli wszystkie strefy przez większość czasu wymagają tego samego trybu, dodatkowa instalacja i automatyka mogą nie przynieść korzyści odpowiadających nakładom.

Moce, masa i zakres pracy

Parametry ECO G potwierdzają, że są to urządzenia przeznaczone do dużych instalacji. Już pojedynczy agregat waży od około 765 do 880 kg. Do jego ustawienia nie wystarczy przypadkowa płyta betonowa ani niezweryfikowany strop techniczny. Posadowienie musi uwzględniać masę, drgania, obciążenia konstrukcji, dostęp transportowy i przestrzeń potrzebną podczas serwisu.

Jednostki można łączyć w konfiguracje do 60 HP. Taki układ osiąga około 170 kW nominalnej mocy chłodniczej i 190 kW nominalnej mocy grzewczej. W rozbudowanych konfiguracjach łączna długość instalacji chłodniczej może dochodzić do 780 m, a do systemu GF3 można podłączyć maksymalnie 24 jednostki wewnętrzne.

Są to wartości graniczne dla określonych konfiguracji, a nie parametry dostępne automatycznie w każdym projekcie. Trzeba sprawdzić dopuszczalne długości poszczególnych odcinków, różnice wysokości, liczbę rozgałęzień, wymagane napełnienie czynnikiem i ograniczenia konkretnego zestawu urządzeń.

Deklarowany zakres pracy sięga około -21°C temperatury zewnętrznej w trybie ogrzewania oraz około +43°C w trybie chłodzenia. Wymiennik wodny może przygotowywać wodę grzewczą o temperaturze wyjściowej od około 35 do 55°C, a wodę lodową w zakresie od około -15 do +15°C. Końcowy zakres i rodzaj medium muszą odpowiadać dokumentacji dobranej konfiguracji.

Możliwość uzyskania wody o temperaturze około 55°C nie oznacza, że ECO G można bez obliczeń połączyć z dowolną starą instalacją grzejnikową. Projektant musi sprawdzić moc odbiorników przy przyjętych temperaturach zasilania i powrotu, przepływy, straty ciśnienia oraz projektowe zapotrzebowanie budynku.

W materiałach technicznych można spotkać wartości sezonowej efektywności ηs, na przykład 150,6% dla ogrzewania lub ponad 200% dla chłodzenia. Nie są one bezpośrednim odpowiednikiem COP lub SCOP podawanych dla domowych pomp ciepła. Są to wskaźniki wyznaczane zgodnie z odpowiednimi wymaganiami ErP, dlatego nie należy przeliczać ich wprost na rzekomy COP bez znajomości metodologii i warunków pomiaru.

Kiedy warto rozważyć ECO G?

Najważniejszym argumentem przemawiającym za ECO G jest możliwość ograniczenia zapotrzebowania instalacji HVAC na moc elektryczną. Ma to znaczenie, gdy rozbudowa przyłącza, wymiana transformatora lub wykonanie nowej linii zasilającej byłyby kosztowne, trudne technicznie albo odsunęłyby uruchomienie obiektu o wiele miesięcy.

Drugim argumentem jest możliwość wykorzystania odzyskiwanego ciepła. Najlepsze warunki występują w obiektach, które przez znaczną część roku jednocześnie chłodzą część pomieszczeń i potrzebują ciepła w innych strefach lub do przygotowania CWU. Typowym przykładem jest hotel z pokojami, kuchnią, pralnią, salami konferencyjnymi i całorocznym poborem ciepłej wody.

ECO G trzeba porównać z elektrycznym VRF, chillerem, kaskadą pomp powietrze-woda oraz rozwiązaniem wykorzystującym kocioł kondensacyjny. Nie wystarczy zestawienie cen gazu i prądu. W analizie powinny znaleźć się koszty przyłączy, urządzeń, wykonania instalacji, przeglądów, napraw, części, paliwa oraz energii pomocniczej.

Jeżeli obiekt nie potrzebuje ciepła podczas intensywnego chłodzenia, część potencjalnej korzyści pozostanie niewykorzystana. Tak samo ograniczenie poboru prądu nie przesądza o opłacalności, gdy urządzenie pracuje przez niewiele godzin w roku albo wymaga kosztownej infrastruktury gazowej.

Przygotowanie inwestycji krok po kroku

Powierzchnia budynku i orientacyjna moc grzewcza nie wystarczą do wyboru ECO G. Dobór powinien opierać się na godzinowych profilach ogrzewania, chłodzenia i CWU, a także na możliwościach technicznych przyłączy oraz tras instalacyjnych.

1. Oblicz obciążenia poszczególnych stref. Potrzebne są zapotrzebowanie na ogrzewanie i chłodzenie, zyski od ludzi, oświetlenia i urządzeń, wpływ nasłonecznienia oraz godziny użytkowania pomieszczeń.
2. Przygotuj profil CWU. Należy określić dobowe zużycie, temperaturę wody, godziny szczytu, pojemność zasobników i wymagania dotyczące ciągłości dostawy.
3. Sprawdź moc elektryczną. Trzeba ustalić moc zamówioną, rzeczywiste obciążenie obiektu i koszt ewentualnego zwiększenia przydziału mocy.
4. Zweryfikuj warunki zasilania gazem. Projektant powinien znać parametry przyłącza, możliwy pobór paliwa oraz warunki wykonania instalacji LPG, jeżeli obiekt nie ma dostępu do sieci gazowej.
5. Wybierz sposób dystrybucji energii. Należy określić, czy system ma zasilać jednostki bezpośredniego odparowania, wymiennik wodny, instalację wody lodowej czy układ mieszany.
6. Znajdź miejsce na jednostkę zewnętrzną. Trzeba sprawdzić nośność podłoża, możliwość dostarczenia ciężkiego urządzenia, wymagane odstępy serwisowe, odprowadzanie spalin, odwodnienie i dopuszczalny poziom hałasu.
7. Wyznacz trasy instalacji. Projekt obejmuje przewody chłodnicze, gazowe, spalinowe i elektryczne, odprowadzenie kondensatu, przejścia pożarowe oraz dostęp do armatury.
8. Porównaj GE3 i GF3. Układ 3-rurowy powinien wynikać z rzeczywistej potrzeby równoczesnego ogrzewania i chłodzenia, a nie z założenia, że bardziej rozbudowany system zawsze będzie lepszy.
9. Przygotuj warianty alternatywne. ECO G należy zestawić co najmniej z elektrycznym VRF, chillerem lub kaskadą pomp ciepła o porównywalnym zakresie funkcji.
10. Policz koszt cyklu życia. Analiza powinna obejmować paliwo, energię elektryczną, obsługę silnika, serwis F-gazowy, części, kontrole instalacji i przewidywany czas pracy.

Dobór wyłącznie do szczytowej mocy grzewczej może prowadzić do niekorzystnej pracy przez większość roku. W hotelu lub wielostrefowym biurowcu ważniejsze może być nakładanie się chłodzenia jednych pomieszczeń, ogrzewania innych oraz chwilowego zapotrzebowania na CWU.

Od czego zależy koszt systemu?

Nie ma jednej wiarygodnej ceny kompletnej instalacji Panasonic ECO G. Jest to system projektowy, którego zakres może obejmować pojedynczą jednostkę albo kaskadę, odbiorniki bezpośredniego odparowania, wymienniki wodne, automatykę, instalację chłodniczą, gazową i spalinową, fundament, transport, uruchomienie oraz umowę serwisową.

Cena samego agregatu nie pozwala ocenić kosztu inwestycji. Duże znaczenie mają długości tras, liczba stref, sposób prowadzenia przewodów, konieczność wykonania przejść pożarowych, dodatkowe napełnienie czynnikiem, konstrukcja wsporcza i dostęp dla urządzeń transportowych. Inny będzie także koszt prostego układu GE3, a inny rozbudowanego GF3 z odzyskiem ciepła i wieloma jednostkami wewnętrznymi.

Oferta powinna oddzielnie wskazywać koszt urządzeń zewnętrznych, jednostek wewnętrznych lub wymienników, rurociągów i armatury, automatyki, robót gazowych, układu spalinowego, posadowienia, prób szczelności, napełnienia, rozruchu oraz późniejszego serwisu. Dopiero taki zakres pozwala uczciwie porównać propozycje wykonawców.

Porównywanie ceny kompletnego ECO G z ceną domowej pompy Aquarea nie ma sensu. Są to urządzenia o innej mocy, konstrukcji, funkcji i wymaganiach montażowych.

Montaż, uprawnienia i serwis

Panasonic ECO G nie jest urządzeniem do samodzielnego montażu. Instalację gazową powinien zaprojektować i wykonać uprawniony wykonawca. Obieg chłodniczy z czynnikiem R410A wymaga udziału certyfikowanej firmy i personelu z odpowiednimi uprawnieniami F-gazowymi. Zgodnie z informacją Urzędu Dozoru Technicznego wymagania dotyczą instalowania, serwisowania, naprawy i likwidacji stacjonarnych urządzeń zawierających fluorowane gazy cieplarniane.

Co może przygotować inwestor?

Inwestor może zebrać rachunki za gaz i energię elektryczną, harmonogram pracy budynku, dane o zużyciu CWU, rzuty pomieszczeń, informacje o dostępnej mocy przyłączeniowej oraz dokumentację istniejących instalacji. Może również wskazać potencjalne miejsca ustawienia agregatu i opisać planowane zmiany sposobu użytkowania obiektu.

Co trzeba zlecić specjalistom?

Projektant i uprawnieni wykonawcy muszą odpowiadać za dobór mocy, zaprojektowanie obiegu chłodniczego, instalacji gazowej i odprowadzania spalin, sprawdzenie warunków wentylacji, ocenę akustyczną, dobór zabezpieczeń oraz uruchomienie systemu. Konstruktor powinien sprawdzić fundament lub konstrukcję wsporczą, szczególnie gdy agregat ma stanąć na dachu.

Jednostka o masie od około 765 do 880 kg wymaga uwzględnienia obciążeń stałych, drgań, wiatru, sposobu transportu i dostępu serwisowego. Nieprawidłowe posadowienie może prowadzić do przenoszenia drgań, uszkodzenia hydroizolacji, odkształceń konstrukcji lub utrudnienia napraw.

Instalacja gazowa w użytkowanym budynku podlega kontroli stanu technicznego co najmniej raz w roku. Jest to obowiązek odrębny od przeglądów silnika, obiegu chłodniczego i automatyki. Częstotliwość obsługi samego urządzenia powinna wynikać z dokumentacji producenta, liczby godzin pracy i warunków eksploatacji.

Natychmiastowego przerwania eksploatacji i wezwania właściwych służb lub serwisu wymagają między innymi zapach gazu, alarm detektora, ślady spalin albo sadzy, wyciek oleju lub czynnika, nietypowe odgłosy silnika, częste problemy z zapłonem, komunikaty o błędach ciśnienia oraz nagły spadek wydajności. Nie należy samodzielnie rozszczelniać obiegu, ingerować w instalację gazową ani wielokrotnie kasować alarmów bez ustalenia ich przyczyny.

R410A, spaliny i ryzyka eksploatacyjne

Aktualne urządzenia ECO G GE3 i GF3 wykorzystują czynnik R410A. Przykładowy model U-16GE3E5 zawiera fabrycznie 11,5 kg czynnika, co odpowiada około 24 tonom ekwiwalentu CO₂. W kompletnej instalacji ilość czynnika może być większa, zależnie między innymi od długości rurociągów i wymagań danej konfiguracji.

R410A ma wysoki współczynnik tworzenia efektu cieplarnianego. Przy planowaniu wieloletniej eksploatacji trzeba uwzględnić wymagania F-gazowe, kontrole szczelności właściwe dla konkretnego napełnienia, dostępność obsługi oraz przyszłe koszty czynnika. Nieszczelność dużej instalacji oznacza problem środowiskowy, przestój oraz koszty lokalizacji wycieku, naprawy i ponownego napełnienia.

Drugim obszarem ryzyka jest lokalne spalanie gazu. Analiza środowiskowa nie może ograniczać się do niskiego poboru energii elektrycznej. Powinna uwzględniać zużycie gazu, związane z nim emisje, odprowadzanie spalin i pracę silnika. Przy zasilaniu LPG dochodzą wymagania dotyczące zbiornika, dostaw paliwa, lokalizacji i zabezpieczeń.

Przed wyborem systemu warto zlecić analizę wrażliwości. Powinna pokazać, jak zmieni się koszt eksploatacji po wzroście cen gazu, prądu, czynnika chłodniczego i obsługi serwisowej. Należy również sprawdzić wariant, w którym odzysk ciepła jest wykorzystywany słabiej, niż zakładano. Pozwala to uniknąć inwestycji opłacalnej wyłącznie przy jednym, bardzo korzystnym scenariuszu.

W domu jednorodzinnym właściwym kierunkiem będzie zazwyczaj elektryczna pompa Panasonic Aquarea, a nie ECO G. W dużym obiekcie analizę należy rozpocząć od dostępnej mocy elektrycznej oraz godzinowych profili ogrzewania, chłodzenia i CWU. Jeśli występuje niedobór mocy przyłączeniowej, dostęp do gazu i realna możliwość wykorzystania odzyskanego ciepła, warto porównać projekt GE3 lub GF3 z elektrycznym VRF, chillerem i kaskadą pomp ciepła. Ostateczny dobór powinien wykonać projektant HVAC przy udziale wykonawców z uprawnieniami gazowymi i certyfikacją F-gazową.
