Szybka odpowiedź przed montażem jednostki zewnętrznej

Pod jednostkę zewnętrzną najlepiej przygotować stabilną, wypoziomowaną podstawę z betonu, bloczków fundamentowych, gotowych stóp lub konstrukcji systemowej, dobraną do masy i wymiarów konkretnej pompy. Podstawa powinna wystawać poza obrys urządzenia, stać na zagęszczonym podłożu i wynosić pompę zwykle co najmniej kilkadziesiąt centymetrów nad gruntem, żeby śnieg i lód nie blokowały przepływu powietrza.

Najpierw sprawdź instrukcję montażową producenta: minimalne odległości od ścian, dopuszczalne sposoby mocowania, wymiary stóp, kierunek wyrzutu powietrza i wymagania dotyczące odpływu skroplin. Jeśli pompa ma pracować przy sypialni, tarasie albo granicy działki, sama wytrzymałość podstawy nie wystarczy. Trzeba jeszcze ograniczyć drgania i hałas.

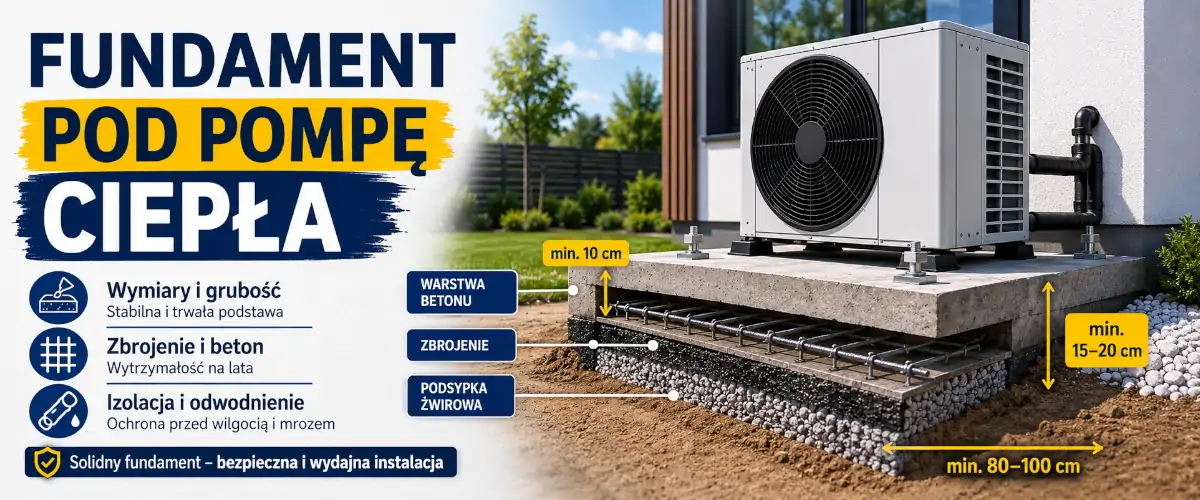

Fundament pod pompę ciepła: najważniejsze wymagania w praktyce

Fundament pod pompę ciepła powinien być stabilny, odporny na mróz, wypoziomowany i oddzielony od konstrukcji budynku. Jednostka zewnętrzna pracuje przez wiele lat, ma wentylator, sprężarkę, masę własną i cykle odszraniania. Jeżeli stoi krzywo, zapada się albo przenosi wibracje na ścianę, problemy mogą pojawić się dopiero po pierwszej zimie.

1. Sprawdź masę, wymiary i rozstaw nóg jednostki zewnętrznej w dokumentacji producenta.
2. Wybierz miejsce z dobrym przepływem powietrza i dostępem serwisowym.
3. Usuń humus i słabe warstwy gruntu pod podstawą.
4. Wykonaj podsypkę z kruszywa i dobrze ją zagęść.
5. Przygotuj betonową płytę, stopy, bloczki lub systemową konstrukcję nośną.
6. Ustaw podstawę powyżej poziomu gruntu i przewidywanej warstwy śniegu.
7. Zapewnij odpływ wody z odszraniania poza strefę zamarzania przy urządzeniu.
8. Wypoziomuj podstawę przed montażem urządzenia.
9. Zastosuj elementy antywibracyjne zgodne z zaleceniami producenta lub instalatora.
10. Zostaw miejsce na przewody, izolację, syfon, odpływ i serwis.

Przykład praktyczny: jednostka o masie 90–140 kg ustawiona na dwóch cienkich krawężnikach może wyglądać stabilnie latem, ale po zimie jeden element potrafi osiąść w gruncie. Wtedy urządzenie zaczyna stać pod kątem, odpływ skroplin działa gorzej, a wibracje stają się bardziej słyszalne. Lepsza opcja to solidna podbudowa z zagęszczonego kruszywa i sztywna podstawa pod całym rozstawem nóg.

Gdzie ustawić jednostkę zewnętrzną przy domu

Lokalizacja jednostki zewnętrznej decyduje o hałasie, wydajności, komforcie użytkowania i kosztach wykonania przyłączy. Pompa potrzebuje swobodnego zasysania i wyrzutu powietrza. Nie powinna stać w ciasnej wnęce, pod niskim balkonem, za gęstym żywopłotem ani w miejscu, gdzie zimą zasypie ją zsuwający się śnieg z dachu.

Odległość od ściany i przeszkód

Minimalne odległości podaje producent urządzenia. Często chodzi o kilkadziesiąt centymetrów z tyłu i po bokach oraz większą wolną przestrzeń przed wentylatorem. Jeżeli jednostka stoi zbyt blisko ściany albo ogrodzenia, powietrze może zawracać, a pompa będzie pracowała głośniej i mniej efektywnie. Najgorsze miejsce to ciasny narożnik z trzema przeszkodami wokół urządzenia.

Strona świata i wiatr

Nie ma jednej idealnej strony świata dla każdej działki. Ważniejsze jest unikanie miejsc, gdzie wiatr nawiewa śnieg w wymiennik, a słońce i deszcz nie mają odpływu spod urządzenia. Przy otwartej działce lepiej sprawdzić, skąd najczęściej wieje zimą. Przykład: pompa ustawiona przy północno-zachodnim narożniku może łapać więcej nawiewanego śniegu niż ta sama jednostka ustawiona przy spokojniejszej elewacji.

Sypialnia, taras i granica działki

Pompa ciepła pracuje również nocą, więc nie ustawiaj jej bez refleksji pod oknem sypialni. Tryb cichy pomaga, ale nie naprawia złej lokalizacji. Przy tarasie problemem może być nie tylko hałas, lecz także chłodny strumień powietrza. Przy granicy działki trzeba zachować zdrowy rozsądek akustyczny, bo urządzenie niesłyszalne w dzień może być uciążliwe w cichą noc.

Długość przewodów i dostęp do kotłowni

Najkrótsza trasa do pomieszczenia technicznego zwykle obniża koszt i straty, ale nie zawsze jest najlepsza akustycznie. Jeśli pompa ma stać przy sypialni tylko dlatego, że tam jest najbliżej do kotłowni, rozważ inną trasę. Kilka metrów przewodów więcej może być tańsze niż późniejsze przenoszenie jednostki i przeróbka fundamentu.

Wymiary podstawy, wysokość nad gruntem i poziomowanie

Wymiary podstawy powinny wynikać z rozstawu nóg urządzenia, masy pompy i sposobu odprowadzenia wody. Podstawa musi być większa niż sam rozstaw stóp, ale nie powinna tworzyć basenu pod jednostką. Najlepiej, gdy woda z odszraniania ma miejsce na odpływ, a śnieg nie blokuje dolnej części wymiennika.

Jak duża powinna być płyta

Dla typowej jednostki zewnętrznej domu jednorodzinnego płyta często ma około 100–140 cm szerokości i 50–80 cm głębokości, ale to tylko przykład. Większe pompy, jednostki dwuwentylatorowe albo urządzenia monoblokowe mogą wymagać większej podstawy. Lepsza decyzja to dodać zapas po 10–20 cm poza obrys stóp niż robić płytę „na styk”.

Wysokość nad poziomem terenu

Jednostka powinna stać wyżej niż typowa warstwa śniegu i woda rozbryzgowa przy gruncie. W wielu domach sensowna wysokość dolnej krawędzi urządzenia nad terenem to około 30–50 cm, ale w miejscach z dużymi zaspami potrzebny może być większy zapas. Jeśli pompa stoi 10 cm nad kostką, pierwszy mokry śnieg potrafi zablokować przepływ powietrza.

Poziomowanie i spadek wokół podstawy

Samo urządzenie powinno stać poziomo, zgodnie z instrukcją producenta. Teren wokół podstawy może mieć spadek od pompy, żeby woda nie wracała pod jednostkę. Błąd polega na wykonaniu idealnie płaskiego placu z kostki, który zimą zamienia się w taflę lodu pod wentylatorem. Pod pompą lepiej zaplanować odpływ niż liczyć, że woda „jakoś wsiąknie”.

Posadowienie poniżej strefy przemarzania czy na podbudowie

Mała płyta lub stopy pod jednostkę zewnętrzną zwykle nie są fundamentem domu, ale muszą oprzeć się wysadzinom mrozowym. Na gruntach wysadzinowych, glinie i słabo zagęszczonej ziemi cienka płyta może pracować zimą. W prostych warunkach wystarczy dobrze wykonana podbudowa z kruszywa, w trudniejszych lepsze będą punktowe stopy sięgające stabilnej warstwy albo rozwiązanie zaprojektowane przez wykonawcę.

Beton, bloczki, konstrukcja stalowa czy gotowa podstawa

Podstawę pod pompę można wykonać na kilka sposobów: jako płytę betonową, dwie stopy, bloczki fundamentowe, ramę stalową albo gotowy system montażowy. Każde rozwiązanie ma sens w innych warunkach. Najgorsze jest połączenie przypadkowych materiałów bez stabilnego podłoża i bez kontroli poziomu.

Płyta betonowa

Płyta betonowa daje dobrą sztywność, ale trzeba ją wykonać z głową. Cienka wylewka 5 cm na ziemi nie jest solidną podstawą. Lepiej przygotować zagęszczoną podbudowę z kruszywa, deskowanie i beton o odpowiedniej grubości, często około 10–15 cm lub więcej w zależności od warunków i urządzenia. Przy dużej jednostce warto rozważyć zbrojenie przeciwskurczowe.

Bloczki i krawężniki

Bloczki fundamentowe są szybkie i tanie, ale tylko wtedy, gdy stoją na stabilnym podłożu. Ustawienie ich bezpośrednio na trawniku lub świeżo zasypanym wykopie to proszenie się o przechył. Jeśli wybierasz bloczki, usuń humus, zrób podsypkę, zagęść ją i kontroluj poziom po kilku tygodniach oraz po pierwszej zimie.

Konstrukcja przy ścianie

Wspornik ścienny albo rama mocowana do budynku może przenosić drgania na konstrukcję. W niektórych montażach jest to dopuszczalne, ale przy lekkich ścianach, sypialniach i domach szkieletowych bywa złym wyborem. Lepsza opcja w takim przypadku to niezależna podstawa gruntowa, oddzielona od budynku.

Odprowadzenie skroplin i wody z odszraniania

Pompa powietrzna w trybie grzania regularnie odszrania wymiennik, a wtedy pod jednostką pojawia się woda. Zimą ta woda może natychmiast zamarzać. Jeżeli nie zaplanujesz odpływu, wokół podstawy powstanie lód, który może blokować urządzenie, niszczyć kostkę i tworzyć niebezpieczną śliską plamę przy ścieżce.

Ile wody może pojawić się pod pompą

Ilość wody zależy od mocy urządzenia, wilgotności powietrza i warunków pracy. Przy wilgotnej pogodzie i temperaturze blisko zera jednostka może odszraniać się często. W ciągu doby pod pompą może pojawić się kilka, a przy większych urządzeniach nawet więcej litrów wody. To nie jest awaria, tylko normalna praca urządzenia, którą trzeba przewidzieć w fundamencie i otoczeniu.

Odpływ do gruntu

Najprostsze rozwiązanie to przepuszczalne podłoże z kruszywa pod jednostką, które odbiera wodę z odszraniania. Działa dobrze, jeśli grunt jest przepuszczalny i woda nie stoi pod pompą. Przy glinie albo zagęszczonej ziemi sam żwir na powierzchni może nie wystarczyć. Wtedy potrzebna jest głębsza warstwa drenażowa albo odpływ do systemu odwodnienia.

Odpływ rurą

Odpływ rurą wymaga zabezpieczenia przed zamarzaniem. Rura z małym spadkiem i bez ogrzewania może zimą stać się korkiem lodowym. Jeśli producent przewiduje tacę skroplin i grzałkę, trzeba ją zamontować zgodnie z instrukcją. Nie każdy montaż wymaga tego samego rozwiązania, ale każdy wymaga odpowiedzi na pytanie: gdzie trafi woda w styczniu?

Czego nie robić ze skroplinami

Nie kieruj wody na chodnik, schody, podjazd ani fundament domu. Nie zakładaj też, że cienka warstwa żwiru dekoracyjnego rozwiąże problem. Jeżeli pod pompą powstanie lód, będzie rósł od dołu i może dojść do dolnej krawędzi urządzenia. To jeden z błędów, których nie widać w dniu montażu, ale widać bardzo dobrze podczas pierwszych mrozów.

Drgania, hałas i izolacja od budynku

Drgania z jednostki zewnętrznej trzeba ograniczać już na etapie podstawy. Pompa ma sprężarkę i wentylator, więc nawet ciche urządzenie może przenosić wibracje przez sztywną konstrukcję. Dobrze wykonany fundament nie dotyka ściany budynku i nie działa jak mostek akustyczny.

Dlaczego nie przykręcać wszystkiego na sztywno

Sztywne skręcenie jednostki z metalową ramą, a ramy z lekką ścianą może przenieść buczenie do pomieszczeń. Czasem użytkownik nie słyszy pompy na zewnątrz, ale słyszy niski dźwięk w sypialni. Lepsza decyzja to stosowanie podkładek antywibracyjnych i niezależnej podstawy gruntowej, jeśli warunki na działce na to pozwalają.

Podkładki antywibracyjne

Podkładki antywibracyjne powinny być dobrane do masy urządzenia i sposobu montażu. Zbyt miękkie mogą powodować kołysanie, zbyt twarde prawie nic nie tłumią. Nie traktuj gumy z przypadkowej maty jako elementu technicznego. Przy pompach o większej mocy lepiej zastosować rozwiązania zalecane przez producenta lub instalatora.

Hałas odbity od ścian

Nawet dobrze posadowiona pompa może być głośniejsza, jeśli stoi w narożniku, między ścianą a ogrodzeniem albo pod zadaszeniem. Dźwięk odbija się od powierzchni i wraca w stronę okien. Jeśli masz wybór między ciasną wnęką a otwartą przestrzenią z nieco dłuższymi przewodami, otwarta przestrzeń często będzie lepsza akustycznie.

Pompa przy domu szkieletowym

Dom szkieletowy jest bardziej wrażliwy na przenoszenie drgań niż ciężka ściana murowana. W takim budynku szczególnie ostrożnie podchodź do wsporników ściennych. Niezależna podstawa w gruncie, odsunięta od ściany, zwykle daje spokojniejszy efekt. To ważne zwłaszcza wtedy, gdy jednostka stoi pod sypialnią.

Przyłącza, przepusty i dostęp serwisowy

Podstawa pod pompę musi współpracować z przyłączami hydraulicznymi, chłodniczymi lub elektrycznymi, zależnie od typu urządzenia. Monoblok i split mają inne wymagania, ale w obu przypadkach trzeba zostawić miejsce na izolację, przepusty, kable, odpływ i serwis. Fundament wykonany bez planu przyłączy może wymusić ostre łuki, naciągnięte przewody i brzydkie obejścia.

Monoblok a split

Pompa monoblok ma obieg wodny wychodzący na zewnątrz, więc szczególnie ważna jest ochrona przewodów przed mrozem, izolacja i prowadzenie ich bez zbędnych strat. Pompa split ma przewody chłodnicze między jednostką zewnętrzną i wewnętrzną, więc liczą się dopuszczalne długości, różnice wysokości i poprawny montaż przez instalatora z odpowiednimi kwalifikacjami. Podstawa nie może utrudniać żadnego z tych przebiegów.

Przepust przez ścianę

Przepust powinien być zaplanowany przed wykonaniem elewacji i kostki. Zbyt nisko wykonany otwór może kolidować z podstawą, śniegiem albo odpływem skroplin. Zbyt wysoko wykonany przepust wymusi nieestetyczne prowadzenie rur po elewacji. Najlepszy moment na ustalenie przepustu to etap projektu instalacji, nie dzień przyjazdu pompy.

Dostęp serwisowy

Serwisant musi mieć miejsce na zdjęcie obudowy, kontrolę wentylatora, wymiennika, przyłączy i odpływu. Pompa ustawiona tuż przy płocie albo wciśnięta między ścianę i krzewy może działać, ale będzie trudna w obsłudze. Przy awarii w zimie każdy dodatkowy demontaż ogrodzenia albo roślin to realny koszt.

Nie zasłaniaj jednostki zabudową

Estetyczna osłona ma sens tylko wtedy, gdy nie ogranicza przepływu powietrza i dostępu serwisowego. Gęsta drewniana skrzynia wokół pompy to jeden z gorszych pomysłów. Urządzenie może zasysać własne wychłodzone powietrze, pracować głośniej i częściej się odszraniać. Jeśli chcesz osłonę, wybierz rozwiązanie z dużymi prześwitami i zachowaniem odległości producenta.

Błędy wykonawcze, które wychodzą zimą

Najwięcej błędów przy podstawie wychodzi dopiero zimą, bo wtedy pojawia się śnieg, lód, odszranianie, większa liczba godzin pracy i twardsze warunki akustyczne. Latem każda pompa wygląda dobrze na zdjęciu. W styczniu widać, czy ma odpływ, wysokość, stabilność i sensowną lokalizację.

Ustawienie na kostce brukowej

Kostka brukowa nie zawsze jest dobrym fundamentem. Jeśli podbudowa jest solidna, a urządzenie lekkie, może to działać. Problem pojawia się, gdy kostka pracuje, ma spadki, zbiera wodę albo pompa stoi przy krawędzi nawierzchni. Przy nowym montażu lepiej wykonać niezależną podstawę techniczną niż liczyć, że taras lub chodnik przejmie rolę fundamentu.

Zbyt blisko elewacji

Pompa ustawiona za blisko ściany może brudzić elewację, odbijać hałas i mieć gorszy przepływ powietrza. Przy odszranianiu woda może chlapać na cokół, a zimą tworzyć lód przy ścianie. Jeżeli producent wymaga konkretnej odległości, nie skracaj jej po to, żeby urządzenie mniej wystawało na ścieżkę.

Brak planu na śnieg z dachu

Jednostka ustawiona pod połacią bez śniegołapów może dostać zsuwającym się śniegiem lub lodem. To ryzyko uszkodzenia obudowy, wentylatora i lameli wymiennika. Jeśli pompa musi stać przy takiej ścianie, sprawdź zabezpieczenie dachu, odległość od okapu i możliwość wykonania daszka zgodnego z wymaganiami przepływu powietrza.

Kiedy zrobić podstawę samemu, a kiedy zlecić ją ekipie

Samodzielne przygotowanie podstawy ma sens, gdy teren jest prosty, jednostka ma standardową masę, znasz wymiary z dokumentacji i potrafisz wykonać stabilną podbudowę. Ekipę lepiej zaangażować przy trudnym gruncie, dużej jednostce, wysokiej ramie, montażu na skarpie, problemach z odpływem skroplin albo gdy pompa stoi blisko sypialni i trzeba ograniczyć drgania.

Dobry zakres dla samodzielnej pracy

Możesz samodzielnie przygotować miejsce, usunąć humus, wykonać podsypkę, zagęścić kruszywo i wylać prostą płytę, jeśli masz dokładne wymiary oraz wiesz, gdzie będą przyłącza. Przykład: mała jednostka przy budynku gospodarczym, przepuszczalny grunt, brak problemu ze skroplinami i swobodny dostęp. Nadal dobrze skonsultować wymiary z instalatorem przed betonowaniem.

Kiedy lepiej zapłacić za wykonanie

Zleć wykonanie, jeśli pompa jest ciężka, teren jest gliniasty, podstawa ma być wysoka albo instalator wymaga konkretnego rozwiązania do gwarancji. Fachowiec szybciej oceni, czy wystarczą bloczki, czy lepsza będzie płyta, stopy albo rama. Koszt poprawienia źle wykonanej podstawy po montażu pompy jest wyższy niż wykonanie jej dobrze przed przyjazdem urządzenia.

Co uzgodnić z instalatorem przed betonowaniem

Przed wykonaniem podstawy uzgodnij model urządzenia, rozstaw nóg, minimalne odległości, trasę przewodów, wysokość nad gruntem, odpływ skroplin i kierunek wyrzutu powietrza. Dobrze poprosić instalatora o szkic z wymiarami. Najgorszy scenariusz to gotowa płyta, na której nogi pompy wypadają 5 cm poza krawędzią albo przyłącza kolidują z betonem.

Kiedy odpuścić montaż w wybranym miejscu

Odpuść daną lokalizację, jeśli nie da się zachować odległości producenta, urządzenie byłoby pod oknem sypialni, woda z odszraniania spływałaby na chodnik albo pompa stałaby pod zsuwającym się śniegiem. Zmiana miejsca przed wykonaniem fundamentu jest prosta. Przeniesienie pracującej pompy po sezonie oznacza nowe przyłącza, nową podstawę i dodatkowy koszt serwisu.

Dobra podstawa pod pompę nie jest tylko kawałkiem betonu. To stabilność, odpływ wody, cisza, dostęp serwisowy i zgodność z instrukcją urządzenia.

Najbezpieczniejszy sposób przygotowania miejsca

Najpierw wybierz model pompy i sprawdź jego instrukcję montażową, a dopiero potem wykonuj podstawę. Ustal rozstaw nóg, masę, minimalne odległości, odpływ skroplin, wysokość nad gruntem i trasę przewodów. Betonowanie „na oko” przed wyborem urządzenia to najprostsza droga do przeróbek.

W prostych warunkach wystarczy solidna płyta lub stopy na zagęszczonej podbudowie. Przy trudnym gruncie, dużej jednostce, bliskości sypialni albo problemie z odprowadzeniem wody lepiej zlecić wykonanie podstawy ekipie współpracującej z instalatorem. Dobrze przygotowany fundament pod pompę ciepła chroni urządzenie, zmniejsza hałas i oszczędza nerwów w pierwszą zimę.
