Elektryka natynkowa pozwala wykonać nową instalację lub rozbudować istniejącą bez kucia całych ścian i późniejszego odtwarzania tynków. Dobrze zaprojektowana może być trwała, bezpieczna i estetyczna, ale przypadkowo poprowadzone przewody, źle dobrane kanały albo osprzęt bez odpowiedniego stopnia ochrony szybko zamieniają prostą modernizację w instalację wymagającą kolejnych poprawek.
Największą zaletą rozwiązania natynkowego jest łatwy dostęp do przewodów i możliwość późniejszej rozbudowy. Największą wadą pozostaje widoczność instalacji, dlatego sposób prowadzenia tras, dobór kanałów, puszek i gniazd trzeba zaplanować jeszcze przed rozpoczęciem mocowania pierwszego przewodu.
Elektryka natynkowa - kiedy jest najlepszym rozwiązaniem
Instalacja prowadzona po powierzchni ścian sprawdza się przede wszystkim wtedy, gdy kucie jest nieopłacalne, technicznie trudne albo niepotrzebne. Typowy przykład to garaż, piwnica, warsztat, kotłownia, domek gospodarczy albo remont starego mieszkania, w którym trzeba dodać kilka nowych gniazd bez niszczenia świeżego tynku.
Załóżmy, że w garażu znajduje się jedno gniazdo przy bramie, a potrzebne są jeszcze cztery punkty przy stole warsztatowym i osobne zasilanie urządzenia po przeciwnej stronie pomieszczenia. Przy instalacji podtynkowej oznacza to bruzdowanie ścian, osadzanie puszek, uzupełnianie tynku, szlifowanie i ponowne malowanie. Przy systemie natynkowym trasę można poprowadzić w kanałach instalacyjnych lub rurkach i pozostawić dostępną do późniejszych zmian.
Drugim dobrym zastosowaniem są budynki modernizowane etapami. Jeżeli dziś potrzebujesz dwóch dodatkowych obwodów, a za dwa lata planujesz warsztat, ładowarkę, monitoring lub automatykę bramy, system z otwieranymi kanałami pozwala rozbudować część instalacji bez kolejnego remontu.
Najczęstszy błąd: traktowanie instalacji natynkowej jak przedłużacza przybitego do ściany. Sposób montażu nie zmienia wymagań dotyczących ochrony przeciwporażeniowej, zabezpieczeń, podziału na obwody i prawidłowego doboru przewodów.
W pomieszczeniach reprezentacyjnych sytuacja wygląda inaczej. W salonie po generalnym remoncie podtynkowe prowadzenie przewodów zwykle zapewni lepszy efekt wizualny. Natynkowe rozwiązanie ma tam sens głównie jako świadomy element aranżacji, na przykład w loftowym wnętrzu z metalowymi rurami instalacyjnymi i odpowiednio dobranym osprzętem.
Przewód, rurka czy kanał - jak prowadzić instalację po ścianie
Instalację można prowadzić bezpośrednio przewodem mocowanym do podłoża, w rurach instalacyjnych albo w kanałach i listwach elektroinstalacyjnych. Każda metoda ma inne zastosowanie. W domu najłatwiej uzyskać schludny efekt przy użyciu zamkniętych kanałów, natomiast w garażu czy warsztacie często lepiej sprawdzają się rurki i osprzęt o podwyższonej odporności.
Przewód prowadzony bez dodatkowej osłony zajmuje najmniej miejsca, ale pozostaje bardziej narażony na uszkodzenie mechaniczne. Jeżeli trasa przebiega 40 cm nad podłogą obok stołu warsztatowego, regałów lub miejsca przechowywania narzędzi, zamknięcie przewodu w rurze lub kanale jest rozsądniejszym rozwiązaniem niż liczenie, że nigdy nie zostanie uderzony.
Kanały instalacyjne w mieszkaniu i biurze
Kanały PVC pozwalają ukryć kilka przewodów w jednej estetycznej obudowie. Można prowadzić je przy listwie przypodłogowej, w narożniku ściany albo pod sufitem. Systemowe narożniki wewnętrzne, zewnętrzne, trójniki i zakończenia dają znacznie lepszy efekt niż ręczne docinanie każdego połączenia pod przypadkowym kątem.
Nie należy jednak wypełniać kanału przewodami do ostatniego milimetra. Zapas miejsca ułatwia zamknięcie pokrywy, prowadzenie przewodów bez zgniatania oraz późniejsze dołożenie kolejnej linii. Kanał dobiera się więc do liczby i średnicy przewodów, a nie tylko do najniższej ceny za metr.

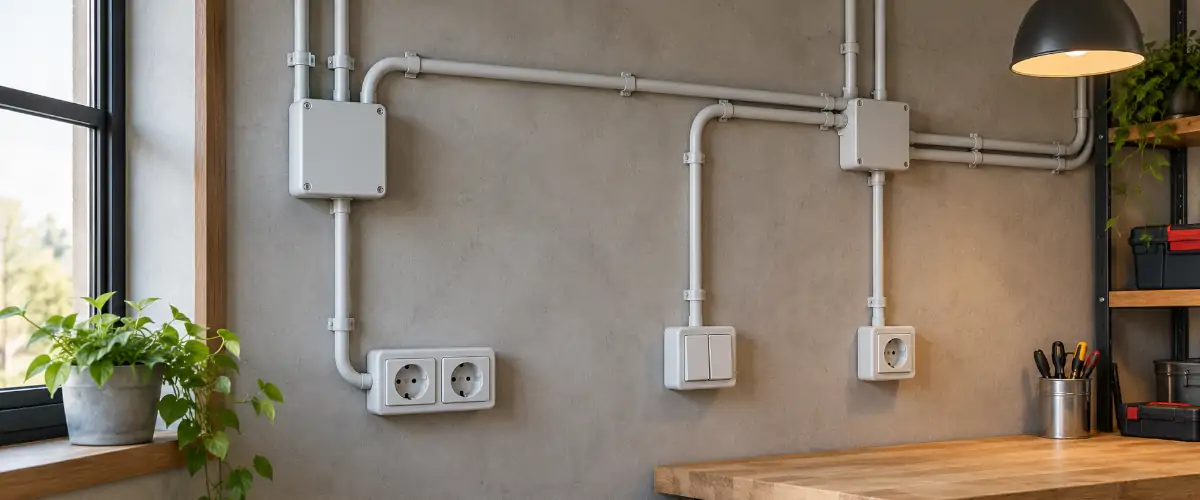

Rury instalacyjne w garażu i warsztacie
Rurki instalacyjne pozwalają stworzyć odporną i czytelną instalację techniczną. Dobrze sprawdzają się na ścianach murowanych, betonowych i w pomieszczeniach gospodarczych. Przewód pozostaje dodatkowo chroniony, a w odpowiednio wykonanym systemie można go później wymienić bez rozkuwania ściany.
Przepisy techniczne wymagają prowadzenia tras elektrycznych w liniach prostych, równoległych do krawędzi ścian i stropów. Z praktycznego punktu widzenia daje to również dużą korzyść: po kilku latach nadal wiadomo, którędy przebiega przewód. Ukośna trasa skracająca drogę o 70 cm może oszczędzić kilka złotych materiału, ale zwiększa ryzyko przewiercenia przewodu podczas późniejszego montażu półki lub szafki.
Jak dobrać przewody i obwody bez zgadywania
Przekrój przewodu musi wynikać z parametrów obwodu, sposobu jego ułożenia, zabezpieczenia, obciążenia oraz warunków pracy. Popularne w instalacjach domowych wartości, takie jak przewód miedziany 3 x 1,5 mm² przy oświetleniu czy 3 x 2,5 mm² przy gniazdach, nie są uniwersalnym przepisem pozwalającym zastosować ten sam zestaw w każdej sytuacji.
Obwód sześciu gniazd w pokoju z telewizorem i lampą pracuje inaczej niż obwód w warsztacie, do którego jednocześnie podłączane są grzejnik elektryczny 2000 W i elektronarzędzie 1800 W. Sam fakt zastosowania gniazda 16 A nie oznacza jeszcze, że cała instalacja została prawidłowo zaprojektowana dla takiego obciążenia.
Podział instalacji jest równie istotny jak przekrój przewodów. Oświetlenie, gniazda ogólne i urządzenia wymagające indywidualnego zabezpieczenia nie powinny być przypadkowo dokładane do jednego obwodu tylko dlatego, że najbliższa puszka znajduje się pół metra dalej. Więcej o planowaniu całej instalacji opisaliśmy w poradniku instalacja elektryczna w domu.
Dlaczego większy przekrój nie rozwiązuje wszystkich problemów
Częsty sposób myślenia brzmi: skoro nie jestem pewien, zastosuję grubszy przewód. Większy przekrój może być wymagany w konkretnym obwodzie, ale nie zastąpi prawidłowego zabezpieczenia nadprądowego, ochrony różnicowoprądowej, właściwego sposobu prowadzenia przewodu ani poprawnego wykonania połączeń.
W nowych i modernizowanych instalacjach trzeba uwzględnić przewód ochronny PE, właściwy podział przewodów neutralnych i ochronnych oraz wymagane urządzenia ochronne. Sam montaż nowych gniazd do bardzo starej dwuprzewodowej instalacji nie jest modernizacją, jeżeli pozostała część obwodu nadal nie spełnia wymagań bezpieczeństwa.
Ostrzeżenie: nie dobieraj zabezpieczenia do instalacji metodą "większy bezpiecznik przestanie wybijać". Jeżeli zabezpieczenie wyłącza obwód, trzeba znaleźć przyczynę. Zwiększenie jego wartości bez sprawdzenia przewodu i obciążenia może doprowadzić do przegrzewania instalacji.
Gniazda i łączniki natynkowe - które serie mają sens
Osprzęt należy dobierać do miejsca montażu. W suchym pomieszczeniu mieszkalnym nie zawsze potrzebna jest hermetyczna obudowa, natomiast w garażu, pralni, piwnicy czy na zadaszonym tarasie wyższy stopień ochrony przed pyłem i wodą może mieć realne znaczenie.
Dobrym punktem odniesienia są serie produkowane przez firmy, które oferują cały system: gniazda pojedyncze i podwójne, łączniki, puszki, elementy uszczelniające oraz akcesoria. Kupowanie kilku przypadkowych modeli różnych producentów potrafi później utrudnić estetyczne połączenie instalacji.
| Seria | Przykładowa ochrona | Najlepsze zastosowanie | Charakterystyka |
|---|---|---|---|
| Schneider Electric Mureva Styl | IP55, IK08 | Garaż, warsztat, pomieszczenia narażone na kurz i wilgoć | Wytrzymały system natynkowy, dostępny między innymi w wersji białej i antracytowej |
| Legrand Forix IP44 | IP44, wybrane produkty IK07 | Piwnica, pomieszczenie gospodarcze, garaż | Klasyczny osprzęt natynkowy 16 A, szeroki wybór gniazd i łączników |
| Ospel Fala | IP44 | Pomieszczenia gospodarcze i techniczne | Prosty hermetyczny osprzęt natynkowy, dostępne gniazda 16 A / 250 V |
| Simon Aquarius | IP54 | Garaż, taras, pomieszczenia o trudniejszych warunkach | Monoblokowy osprzęt odporny na podwyższoną wilgotność i zapylenie |
| Schneider Electric Prima | IP20 | Suche wnętrza i lekkie instalacje modernizacyjne | Kompaktowy osprzęt, dobry tam, gdzie nie jest potrzebna obudowa hermetyczna |
Przykład pokazuje, dlaczego nie ma sensu montować wszędzie tego samego osprzętu. Schneider Electric Prima IP20 może być wystarczający w suchym pokoju gospodarczym, ale przy stanowisku roboczym w wilgotnym garażu rozsądniejsza będzie Mureva Styl IP55 albo podobny system o podwyższonej ochronie.
W serii Legrand Forix można znaleźć przykładowo pojedyncze gniazda natynkowe 2P+Z 16 A / 250 V o stopniu ochrony IP44. Ospel Fala oferuje analogiczne hermetyczne gniazda natynkowe 16 A / 250 V. Nie oznacza to, że oba produkty można bez sprawdzenia zastosować w każdym miejscu - poziom ochrony musi odpowiadać warunkom konkretnego pomieszczenia i sposobowi montażu.
Przy zakupie patrz także na sposób wprowadzania przewodu, ilość miejsca wewnątrz obudowy i jakość zacisków. Mała puszka wygląda dyskretniej, ale przy kilku przewodach i połączeniach potrafi być znacznie bardziej kłopotliwa podczas montażu niż nieco większy model z wygodnym dostępem do zacisków.
Jak zaplanować montaż krok po kroku
Dobra instalacja zaczyna się od rozrysowania punktów, a nie od wiercenia. Najpierw trzeba ustalić miejsca gniazd, łączników, puszek i urządzeń, następnie podział na obwody, a dopiero później wyznaczyć trasy przewodów. Dzięki temu na ścianie nie powstaje sieć przypadkowych obejść.
- Zaznacz odbiorniki i punkty zasilania. Ustal, gdzie będą gniazda, lampy, brama, urządzenia warsztatowe, kocioł lub inne odbiorniki.
- Określ podział na obwody. Nie zakładaj automatycznie, że każde nowe gniazdo można podłączyć do najbliższego istniejącego punktu.
- Wyznacz pionowe i poziome trasy. Prowadź je czytelnie, równolegle do ścian, sufitu i innych stałych krawędzi.
- Dobierz sposób ochrony przewodów. Wybierz kanał instalacyjny, rurę albo inny system odpowiedni do miejsca montażu.
- Dopasuj puszki i osprzęt. Sprawdź stopień IP, wymiary oraz sposób wprowadzania przewodów.
- Zaplanuj mocowanie. Rozstaw uchwytów powinien zapobiegać wyginaniu się rur i odstawaniu kanałów od podłoża.
- Wykonaj połączenia i zakończenia. Do łączenia przewodów stosuj osprzęt przeznaczony do danego typu i przekroju żył, na przykład odpowiednio dobrane złączki WAGO serii 221.
- Wykonaj wymagane pomiary. Po zakończeniu instalacji trzeba sprawdzić między innymi ciągłość przewodów ochronnych, stan izolacji i skuteczność zastosowanych środków ochrony.
Przy trasie długości 12 m kilka milimetrów różnicy w wysokości na każdym metrze potrafi dać wyraźnie krzywy kanał na drugim końcu pomieszczenia. Laser krzyżowy lub długa poziomica przyspiesza pracę i daje lepszy efekt niż odmierzanie kolejnych punktów od nierównej posadzki.
Nie należy również przesadzać z liczbą puszek łączeniowych. Każde dodatkowe połączenie to kolejne miejsce wymagające poprawnego wykonania i pozostawienia dostępu. W dobrze zaplanowanym układzie puszki wynikają z topologii instalacji, a nie z konieczności ratowania przypadkowo poprowadzonych tras.
Przed zamknięciem kanałów sprawdź:
- czy każdy przewód prowadzi do właściwego obwodu,
- czy przewody nie są zgniecione na narożnikach,
- czy puszki pozostają dostępne,
- czy zastosowano właściwy przewód ochronny,
- czy trasy nie kolidują z rurami i innymi instalacjami,
- czy pozostawiono miejsce na bezpieczne wykonanie połączeń.
Instalacja w garażu, piwnicy i pomieszczeniu gospodarczym
Garaż jest jednym z miejsc, w których rozwiązanie natynkowe ma najwięcej sensu. Instalacja pozostaje dostępna, można ją łatwo rozbudować, a dodatkowy kanał lub rurka nie wpływają na estetykę wnętrza tak mocno jak w salonie. Jednocześnie właśnie w garażu częściej występują kurz, wilgoć, uderzenia i większe obciążenia gniazd.
Jeżeli nad stołem warsztatowym mają pracować elektronarzędzia, zamiast jednego podwójnego gniazda rozważ kilka punktów rozłożonych wzdłuż blatu. Trzy podwójne gniazda rozmieszczone na odcinku 2,5 m są praktyczniejsze niż stałe używanie rozgałęźnika i przedłużacza wiszącego pod nogami.
W takim miejscu sens mają systemy o podwyższonym IP i odporności mechanicznej. Schneider Mureva Styl oferuje IP55 oraz IK08, natomiast Legrand Forix IP44 czy Ospel Fala IP44 mogą sprawdzić się tam, gdzie zakres narażenia jest mniejszy. Dobór IP nie powinien być automatyczny. Garaż suchy i ogrzewany stawia inne wymagania niż wilgotna piwnica z okresową kondensacją pary wodnej.
Nie planuj wszystkich odbiorników jak zwykłych gniazdek
Kompresor, spawarka, ogrzewacz, pompa czy większa maszyna warsztatowa mogą wymagać zupełnie innego podejścia niż ładowarka do wkrętarki. Jeżeli producent urządzenia wymaga dedykowanego obwodu albo urządzenie ma wysoki pobór mocy, trzeba uwzględnić to już podczas projektowania instalacji.
Najdroższy błąd pojawia się wtedy, gdy najpierw wykonuje się kilkanaście metrów kanałów i montuje osprzęt, a dopiero później elektryk stwierdza, że istniejący obwód lub rozdzielnica nie pozwalają bezpiecznie zasilić planowanych urządzeń. Ocena istniejącej instalacji powinna nastąpić przed zakupem materiałów.
Jak zrobić instalację natynkową, która nie wygląda prowizorycznie
Estetyka zależy głównie od geometrii. Nawet niedrogi biały kanał może wyglądać poprawnie, jeżeli jego krawędzie są równoległe do sufitu, narożniki zostały wykonane systemowymi elementami, a gniazda znajdują się na jednej osi. Drogi osprzęt nie uratuje natomiast kanału biegnącego falą przez pół ściany.
Dobrym rozwiązaniem jest prowadzenie głównej trasy w miejscu naturalnej granicy wnętrza, na przykład kilka centymetrów pod sufitem, przy listwie przypodłogowej albo wzdłuż narożnika. Z głównej magistrali można wykonywać krótkie pionowe zejścia do gniazd. Taki układ wygląda znacznie spokojniej niż osobna trasa prowadzona najkrótszą drogą do każdego punktu.
W pomieszczeniu o szerokości 4 m przeprowadzenie przewodu po skosie może oszczędzić metr kanału, ale będzie widoczne z każdego miejsca. Prowadzenie poziome i pionowe zużyje trochę więcej materiału, lecz daje przewidywalny, profesjonalny układ i ułatwia późniejsze wiercenie w ścianie.
W nowoczesnych wnętrzach instalacja może być celowo eksponowana. Metalowe rurki, czarny osprzęt i powtarzalny rytm mocowań pasują do stylu industrialnego. Takie rozwiązanie trzeba jednak zaprojektować jako całość. Zwykły biały przewód przytwierdzony kilkoma uchwytami do ceglanej ściany nie stanie się automatycznie instalacją loftową.
Praktyczna zasada: przed zakupem 30 metrów kanału kup metr wybranego modelu, narożnik i jedno gniazdo. Przyłóż zestaw do gotowej ściany. Różnica między kolorem białej ściany a tworzywem kanału jest często znacznie bardziej widoczna na miejscu niż na zdjęciu produktu.
Instalacja natynkowa czy podtynkowa - kiedy wybrać którą
Instalacja natynkowa jest lepszym wyborem, gdy liczy się łatwa modernizacja, ograniczenie kucia i dostęp do przewodów. Podtynkowa wygrywa tam, gdzie priorytetem jest niewidoczna instalacja i budynek znajduje się przed etapem tynkowania lub generalnego remontu.
W gotowym garażu z pomalowanymi ścianami prowadzenie przewodów po powierzchni zwykle będzie bardziej racjonalne. W nowo budowanym salonie, w którym instalację można wykonać przed tynkami bez dodatkowych prac odtworzeniowych, rozwiązanie podtynkowe będzie zazwyczaj bardziej estetyczne.
| Sytuacja | Lepsza opcja | Powód |
|---|---|---|
| Gotowy garaż lub warsztat | Natynkowa | Łatwa rozbudowa i brak kucia |
| Nowy dom przed tynkami | Podtynkowa | Możliwość ukrycia instalacji bez późniejszych napraw |
| Stary budynek z trudnymi ścianami | Natynkowa | Mniej ingerencji w konstrukcję i wykończenie |
| Salon po generalnym remoncie | Zależnie od zakresu prac | Kanały ograniczają zniszczenia, ale pozostają widoczne |
| Instalacja często modyfikowana | Natynkowa w kanałach | Łatwiejszy dostęp do przewodów |
Przed zakupem materiałów sprawdź stan istniejącej rozdzielnicy, rodzaj instalacji, dostępne zabezpieczenia, przewidywane obciążenie, liczbę nowych obwodów i warunki panujące w pomieszczeniu. Dobór wyłącznie na podstawie liczby planowanych gniazdek jest zbyt uproszczony.
Samodzielnie można rozplanować punkty, sposób prowadzenia kanałów czy funkcję poszczególnych gniazd. Projektowanie zabezpieczeń, ingerencję w rozdzielnicę, wykonywanie nowych obwodów, podłączanie oraz pomiary końcowe lepiej powierzyć osobie posiadającej odpowiednią wiedzę i kwalifikacje. Dotyczy to szczególnie starej instalacji, układów bez przewodu ochronnego, pomieszczeń wilgotnych i obwodów dużej mocy.
FAQ
Czy elektryka natynkowa jest zgodna z przepisami?
Tak. Instalacja może być prowadzona po powierzchni ścian, jeżeli została zaprojektowana i wykonana zgodnie z wymaganiami dotyczącymi instalacji elektrycznych. Sam sposób natynkowego prowadzenia przewodów nie zwalnia z prawidłowego doboru zabezpieczeń, przewodów, ochrony przeciwporażeniowej ani wykonania wymaganych pomiarów.
Jaki przewód do instalacji natynkowej w domu?
Przewód dobiera się do konkretnego obwodu, obciążenia, zabezpieczenia i sposobu ułożenia. W instalacjach mieszkaniowych często spotyka się przewody miedziane 3 x 1,5 mm² w obwodach oświetleniowych i 3 x 2,5 mm² przy gniazdach, ale tych wartości nie należy traktować jako uniwersalnego projektu dla każdego obwodu.
Czy przewód elektryczny może być prowadzony bezpośrednio po ścianie?
W określonych warunkach przewody mogą być prowadzone natynkowo, ale trzeba uwzględnić ich odporność na uszkodzenia i sposób mocowania. W miejscach narażonych na uderzenia lepszym rozwiązaniem jest rura albo kanał instalacyjny zapewniający dodatkową ochronę mechaniczną.
Jakie gniazdka natynkowe wybrać do garażu?
Do garażu najlepiej dobierać osprzęt według rzeczywistych warunków. W pomieszczeniach bardziej narażonych na pył i wilgoć można rozważyć serie takie jak Schneider Electric Mureva Styl IP55, Simon Aquarius IP54, Legrand Forix IP44 lub Ospel Fala IP44. Sam wysoki stopień IP nie zastępuje prawidłowego montażu i odpowiedniego zabezpieczenia całego obwodu.
Ile kosztuje instalacja natynkowa?
Koszt zależy od długości tras, liczby obwodów, rodzaju kanałów, osprzętu i zakresu modernizacji rozdzielnicy. Prosty dodatkowy punkt oddalony o kilka metrów od istniejącej instalacji będzie kosztował znacznie mniej niż wykonanie kilku nowych obwodów w garażu wraz z zabezpieczeniami i pomiarami. Wycenę trzeba więc opierać na zakresie prac, a nie samej cenie jednego gniazdka.
Czy instalacja natynkowa jest tańsza od podtynkowej?
W gotowym pomieszczeniu często tak, ponieważ odpada bruzdowanie i odtwarzanie tynków. W nowym budynku przed wykończeniem ścian różnica może być znacznie mniejsza, a rozwiązanie podtynkowe daje lepszy efekt estetyczny. Największe oszczędności system natynkowy przynosi przy modernizacji istniejącego budynku.
Co wybrać przed rozpoczęciem prac
W garażu, warsztacie, piwnicy i modernizowanym budynku instalacja prowadzona po powierzchni ścian jest często najbardziej praktycznym rozwiązaniem. Zamiast oszczędzać na każdym metrze kanału, lepiej zaplanować proste trasy, zostawić rozsądny zapas miejsca i zastosować osprzęt dopasowany do warunków.
Do suchego wnętrza wystarczy prostszy system, natomiast w garażu lub pomieszczeniu narażonym na wilgoć rozsądniej wybrać osprzęt o podwyższonym stopniu ochrony. Schneider Mureva Styl, Legrand Forix, Ospel Fala i Simon Aquarius pokazują, że instalacja natynkowa nie musi oznaczać przypadkowych przemysłowych puszek przykręconych do ściany.
Przed zakupem materiałów rozrysuj wszystkie punkty i pokaż plan elektrykowi. Kilkanaście minut poświęconych na sprawdzenie obciążeń, obwodów i zabezpieczeń jest znacznie tańsze niż demontaż gotowej trasy po odkryciu, że nowego urządzenia nie można bezpiecznie zasilić z istniejącego obwodu.
