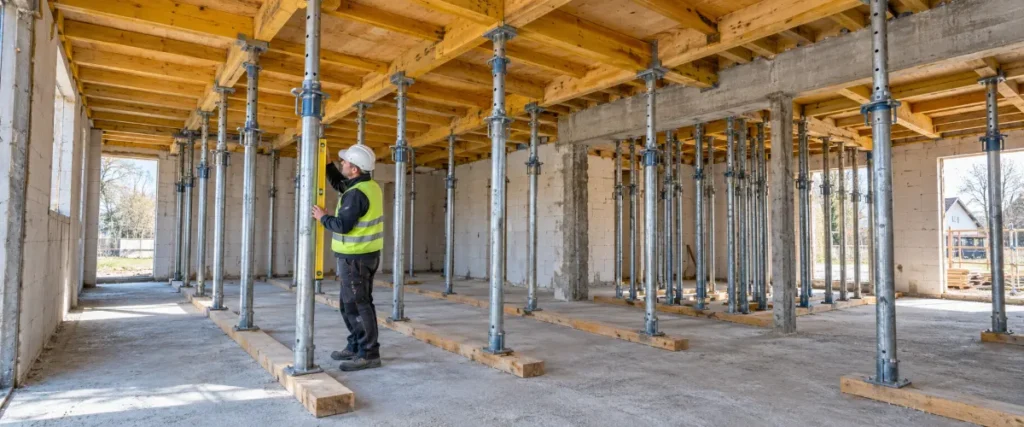

Co ile stemple pod strop? Rozstaw dla różnych stropów

To, co ile ustawić stemple pod strop, zależy od technologii stropu, rodzaju deskowania i nośności całego układu podpierającego. Przy tradycyjnym szalunku płyty monolitycznej spotyka się orientacyjnie siatkę około 0,8-1,0 m, ale tej wartości nie można przenosić na Terivę, Porotherm, RECTOR ani deskowania panelowe. W stropach gęstożebrowych osobno określa się rozstaw poprzecznych linii podparcia i osobno rozstaw stempli pod ryglami.

Nie istnieje jeden uniwersalny rozstaw stempli. Właściwy układ powinien wynikać z projektu deskowania, rysunku montażowego albo tabel producenta systemu. Jest to szczególnie ważne przy podciągach, otworach, większej grubości płyty, wysokiej kondygnacji oraz podłożu o niepewnej nośności.

Co ile ustawić stemple pod strop: szybka odpowiedź

Przy płycie monolitycznej na tradycyjnym deskowaniu drewnianym jako wartość orientacyjną często przyjmuje się stemple co około 0,8-1,0 m w obu kierunkach. Jest to wyłącznie punkt wyjścia do oszacowania układu. Nie zastępuje sprawdzenia poszycia, dźwigarów, podpór, stężeń i podłoża.

W stropach belkowo-pustakowych nie należy szukać jednej siatki stempli dla całej powierzchni. Najpierw wyznacza się poprzeczne linie podparcia belek stropowych, a następnie rozmieszcza stemple pod ryglami tworzącymi te linie.

Linie podpór i pojedyncze stemple to dwa różne wymiary

W przypadku stropu monolitycznego rozstaw podpór bywa opisywany jako regularna siatka, na przykład 0,9 × 0,9 m. Stemple podpierają wtedy układ dźwigarów, a dźwigary przejmują obciążenia z poszycia szalunku. Sama liczba podpór przypadająca na metr kwadratowy nie przesądza jednak o bezpieczeństwie. Zbyt duży rozstaw belek lub zbyt cienkie poszycie mogą ugiąć się mimo zastosowania mocnych podpór.

W stropie gęstożebrowym układ jest inny. Belki podporowe, nazywane również ryglami, ustawia się prostopadle do prefabrykowanych belek stropowych. Dopiero pod ryglami znajdują się stemple. Trzeba zatem sprawdzić dwa parametry:

• odległość pomiędzy poprzecznymi liniami podparcia wzdłuż rozpiętości stropu,
• odległość pomiędzy pojedynczymi stemplami pod każdym ryglem.

Jeśli instrukcja podaje linie podpór w odstępach do 1,8 m, nie oznacza to automatycznie, że pojedyncze stemple można ustawić co 1,8 m również w drugim kierunku. Rozstaw pod ryglem może być mniejszy. Dodatkowe podparcie może być potrzebne przy krawędziach, otworach, wymianach, żebrach, podciągach i miejscach wskazanych na rysunku montażowym.

W stropach z belkami kratownicowymi istotne jest również położenie punktów podparcia względem węzłów dolnego pasa kratownicy. Przypadkowe przesunięcie rygla może prowadzić do obciążenia elementu w miejscu, którego producent nie przewidział jako punktu montażowego podparcia.

Nie należy więc zaczynać od założenia, że potrzeba określonej liczby stempli na metr kwadratowy. Liczba podpór powinna wynikać z prawidłowo zaplanowanych linii rygli, rozstawu dźwigarów i nośności zastosowanych elementów.

Dlaczego rozstaw 0,8-1,0 m pod monolitem jest tylko orientacyjny

Dla typowej płyty monolitycznej w domu jednorodzinnym często spotyka się stemple ustawione co 80-100 cm. Taki zakres może pomóc wstępnie oszacować liczbę podpór, ale nie jest uniwersalną wartością projektową. Bezpieczny rozstaw zależy jednocześnie od:

• grubości płyty, żeber, pogrubień i podciągów,
• masy świeżego betonu oraz zbrojenia,
• rodzaju, przekroju i rozstawu dźwigarów,
• rodzaju i grubości poszycia szalunku,
• nośności stempli przy ich rzeczywistym wysunięciu,
• wysokości kondygnacji oraz sposobu stężenia rusztu,
• nośności podłoża pod stopami podpór,
• obciążeń roboczych występujących podczas betonowania.

Skala obciążenia jest znaczna. Jeden metr kwadratowy płyty żelbetowej o grubości 20 cm zawiera około 0,20 m³ betonu. Sama mieszanka waży w przybliżeniu 480-500 kg. Do tego dochodzi ciężar zbrojenia, deskowania, pracowników, przewodów pompy oraz sprzętu używanego podczas układania i zagęszczania mieszanki.

Dla regularnej siatki można obliczyć orientacyjną liczbę podpór przypadającą na metr kwadratowy:

Zestawienie pokazuje, jak szybko zwiększa się powierzchnia obciążenia przypadająca umownie na jedną podporę. Nie jest to jednak obliczenie rzeczywistej siły działającej na stempel. Obciążenia rozprowadzają dźwigary, układ jest inny przy krawędziach, a świeży beton podczas wylewania nie zawsze jest rozłożony równomiernie. Tabeli nie wolno używać do samodzielnego zwiększania rozstawu ani do dobierania nośności podpór.

Podciąg wymaga osobnego potraktowania. Jego większa wysokość oznacza znacznie większą ilość betonu na metr długości niż w sąsiedniej płycie. Zwykłe przedłużenie siatki podpór spod płyty może być niewystarczające. Osobnego układu mogą wymagać także żebra, pogrubienia, wsporniki, krawędzie oraz otwory schodowe i instalacyjne.

Opis zasad wykonywania poszycia, dźwigarów i usztywnień znajduje się w poradniku o szalowaniu stropu. Rozstaw podpór trzeba rozpatrywać razem z tymi elementami, a nie jako niezależny parametr.

Teriva, Porotherm, RECTOR i deskowania systemowe

Teriva: liczba linii podpór zależy od rozpiętości

W jednej z instrukcji montażu stropów Teriva podano następujący układ: jedna podpora montażowa dla belek o rozpiętości do 3,9 m, dwie podpory dla rozpiętości od 4,0 do 6,0 m oraz trzy podpory dla rozpiętości od 6,2 do 7,2 m. W tym kontekście chodzi o poprzeczne linie podparcia, a nie o liczbę pojedynczych stempli pod całą belką.

Linie powinny być rozmieszczone w równych odstępach. Przy dwóch liniach dzielą one przęsło na około trzy części, a przy trzech na około cztery części. Rygle należy ustawić pod węzłami dolnego pasa kratownicy, zgodnie z instrukcją konkretnego wyrobu.

Teriva obejmuje różne rozwiązania i odmiany elementów. Instrukcje producentów mogą różnić się szczegółami, dlatego nie należy przenosić schematu z przypadkowego poradnika na inną dostawę belek i pustaków. Pierwszeństwo ma dokumentacja dostarczona dla konkretnego stropu.

Porotherm: linie podpór nie rzadziej, niż wymaga producent

Wytyczne dla stropów Porotherm przewidują ustawienie podpór montażowych prostopadle do belek stropowych, na stabilnym podłożu i w równych odstępach nie większych niż 1,8 m. W szczegółowych zaleceniach występuje również orientacyjny rozstaw stempli pod belkami podporowymi wynoszący około 1,5 m.

Są to dwa różne wymiary. Pierwszy określa położenie poprzecznych linii podparcia, drugi dotyczy pojedynczych stempli stojących pod ryglem. Nie można zamienić ich miejscami ani przyjąć na ich podstawie dowolnej siatki na całej powierzchni stropu.

Przed układaniem pustaków trzeba sprawdzić stabilność podpór, wysokość rygli oraz ich położenie względem belek. Jeżeli dokumentacja wymaga odpowiedniego uniesienia montażowego, należy wykonać je równomiernie. Regulowanie przypadkowych stempli bez kontroli całej linii może skręcić belki lub spowodować nierówności spodu stropu.

RECTOR: decyduje indywidualny rysunek montażowy

W systemie RECTOR, przy standardowej wysokości kondygnacji i zastosowaniu systemowego dźwigara, można orientacyjnie spotkać pojedyncze stemple co drugie żebro, czyli mniej więcej co 1,20 m. Wartość ta nie jest samodzielną instrukcją wykonawczą.

Producent określa rozmieszczenie podpór na rysunku montażowym. Podawane reakcje trzeba zestawić z nośnością zastosowanego stempla, uwzględniając jego wysokość i stopień wysunięcia. Podpora teleskopowa może mieć inną dopuszczalną nośność przy niewielkim wysunięciu, a inną przy pracy blisko górnej granicy regulacji.

Deskowania systemowe: nie wolno mieszać tabel

W deskowaniach panelowych i dźwigarowych geometria podparcia wynika z instrukcji konkretnego systemu. Przykładowo w dokumentacji Doka Dokadek dla wybranych obszarów uzupełniających podano maksymalny odstęp podpór 72 cm przy stropie do 32 cm oraz 47 cm w wariancie do 50 cm. Są to wartości dotyczące określonych konfiguracji, a nie ogólne rozstawy dla każdego szalunku.

Podobnie system ULMA ENKOFLEX dobiera się na podstawie parametrów konkretnego stropu. Obliczenia określają rozstaw dźwigarów, podpór i wymagane obciążenie przypadające na podporę. Nie należy wybierać rozstawu z tabel jednego producenta, a następnie stosować przypadkowych dźwigarów, głowic i stempli pochodzących z innych systemów.

Nawet jeśli elementy da się ze sobą fizycznie połączyć, nie oznacza to, że powstały zestaw zachowuje parametry podane w dokumentacji któregokolwiek producenta. Każda taka zmiana wymaga ponownego sprawdzenia układu.

Jak zaplanować i ustawić podpory krok po kroku

Prawidłowe stemplowanie zaczyna się od rozpoznania konstrukcji, a nie od ustawiania podpór na oko. Trzeba znać rodzaj stropu, układ elementów nośnych oraz nośność podłoża. Nawet prawidłowo rozmieszczone stemple mogą osiąść, jeśli staną na słabej wylewce, nieprzygotowanym gruncie albo istniejącym stropie, którego nośności nie sprawdzono.

1. Ustal technologię stropu. Sprawdź projekt konstrukcyjny, rysunek montażowy, oznaczenie systemu, kierunek belek oraz grubość płyty. Nie łącz schematu Terivy z wytycznymi Porothermu, RECTOR-a lub deskowania panelowego.
2. Odczytaj właściwe wymiary. Rozróżnij odległość między liniami podparcia od rozstawu pojedynczych stempli pod ryglami. Zwróć uwagę, czy podana wartość jest maksymalnym odstępem, czy jedynie przykładem.
3. Zaznacz miejsca szczególne. Wyodrębnij podciągi, żebra, pogrubienia, krawędzie, uskoki i otwory. Nie zakładaj, że regularna siatka spod płyty będzie właściwa także w tych strefach.
4. Sprawdź podłoże. Ustal, czy przeniesie skupione naciski od stóp podpór. Jeżeli potrzebne są podwaliny, muszą być odpowiednio dobrane i ułożone na stabilnej warstwie. Nie wolno stawiać stempli na cegłach, pustakach, gruzie ani przypadkowych klinach.
5. Rozmieść rygle i dźwigary. W stropie gęstożebrowym ustaw linie rygli prostopadle do prefabrykowanych belek. W monolicie zachowaj rozstaw dźwigarów wynikający z projektu deskowania lub tabel systemowych.
6. Ustaw stemple. Stosuj podpory o znanej nośności, odpowiednim zakresie regulacji i sprawnych gwintach. Głowice powinny pasować do dźwigarów i zabezpieczać je przed przesunięciem.
7. Skontroluj pion. Stemple nie mogą być pochylone ani obciążone mimośrodowo. Regulację wysokości wykonuj stopniowo, kontrolując całą linię podparcia.
8. Stęż ruszt. Zastosuj trójnogi i stężenia przewidziane w projekcie lub instrukcji. Sam pionowy stempel bez zabezpieczenia może przesunąć się pod wpływem uderzenia, drgań albo poziomych sił powstających podczas betonowania.
9. Wykonaj odbiór przed betonowaniem. Kierownik budowy powinien sprawdzić rozstaw podpór, podwaliny, stężenia, połączenia, podciągi, otwory oraz plan podawania mieszanki.

Beton należy rozkładać równomiernie. Nie wolno tworzyć dużej hałdy mieszanki w jednym miejscu ani składować na deskowaniu paczek stali, pustaków i innych materiałów, jeśli plan podparcia tego nie uwzględnia. Miejscowe przeciążenie może wystąpić mimo prawidłowego średniego rozstawu stempli.

Podczas betonowania ruszt i szalunek trzeba obserwować z bezpiecznego miejsca. Nagłe ugięcie, trzaski, kołysanie, przesunięcie podpory, opadanie poszycia albo intensywny wyciek zaczynu oznaczają konieczność natychmiastowego zatrzymania podawania betonu i opuszczenia zagrożonej strefy. Nie wolno wchodzić pod obciążony strop i próbować prostować lub dokręcać stempli.

Jak podjąć bezpieczną decyzję o rozstawie

Orientacyjna wartość 0,8-1,0 m może służyć do wstępnego oszacowania liczby podpór pod prostą płytę monolityczną. Nie powinna być jednak jedyną podstawą wykonania. Jeśli dostępny jest projekt deskowania, rysunek montażowy lub tabela producenta, trzeba zastosować wskazany układ i nie zwiększać odstępów w celu ograniczenia liczby stempli.

Samodzielnie można rozmieścić elementy zgodnie z kompletnym planem, sprawdzić pion podpór, stan gwintów, ciągłość podwalin i zgodność liczby części z dokumentacją. Dobór rozstawu bez danych, ocena nośności starego stropu, mieszanie systemów, zmiana wysokości podparcia oraz projektowanie rusztu pod podciągiem wymagają kierownika budowy, konstruktora lub dostawcy deskowania.

Projektowanie konstrukcji podpierających deskowanie obejmuje norma PN-EN 12812:2008. Dotyczy ona między innymi obciążeń, stateczności i posadowienia rusztu, ale nie podaje jednej odległości między podporami odpowiedniej dla każdego stropu. Zasada „jeden stempel na metr kwadratowy” nie zastępuje projektu ani instrukcji systemowej.

Rozstaw podpór nie określa terminu rozstemplowania

Stemple nie powinny być usuwane automatycznie po upływie z góry założonej liczby dni. Termin zależy od wytrzymałości osiągniętej przez beton, temperatury, pielęgnacji, klasy mieszanki, rozpiętości stropu, dalszego obciążania konstrukcji i technologii wykonania. Beton dojrzewający w chłodzie może osiągać wymaganą wytrzymałość wolniej niż beton pielęgnowany w korzystnych warunkach.

Dla systemu RECTOR producent zasadniczo wskazuje 28 dni. Dopuszcza warunkowe przerzedzenie najwyżej 50% podpór po 14 dniach, jeśli zastosowano beton co najmniej C25/30, zapewniono właściwą pielęgnację, a temperatura nie była niższa niż 10°C. Jest to wymaganie odnoszące się do tego systemu, a nie ogólna instrukcja dla monolitu, Terivy czy Porothermu.

Nie należy wyjmować wszystkich stempli kolejno od jednego końca ani zostawiać przypadkowych pojedynczych podpór. Kolejność rozdeskowania i ewentualnego ponownego podparcia powinna wynikać z przyjętej technologii. Jeżeli przed uzyskaniem wymaganej wytrzymałości niższego stropu ma być betonowana kolejna kondygnacja, konstruktor powinien określić sposób przekazania obciążeń przez poszczególne poziomy.
